101A 3D

"Индиго" - дом, в котором все есть

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
195.60189.6398,25
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

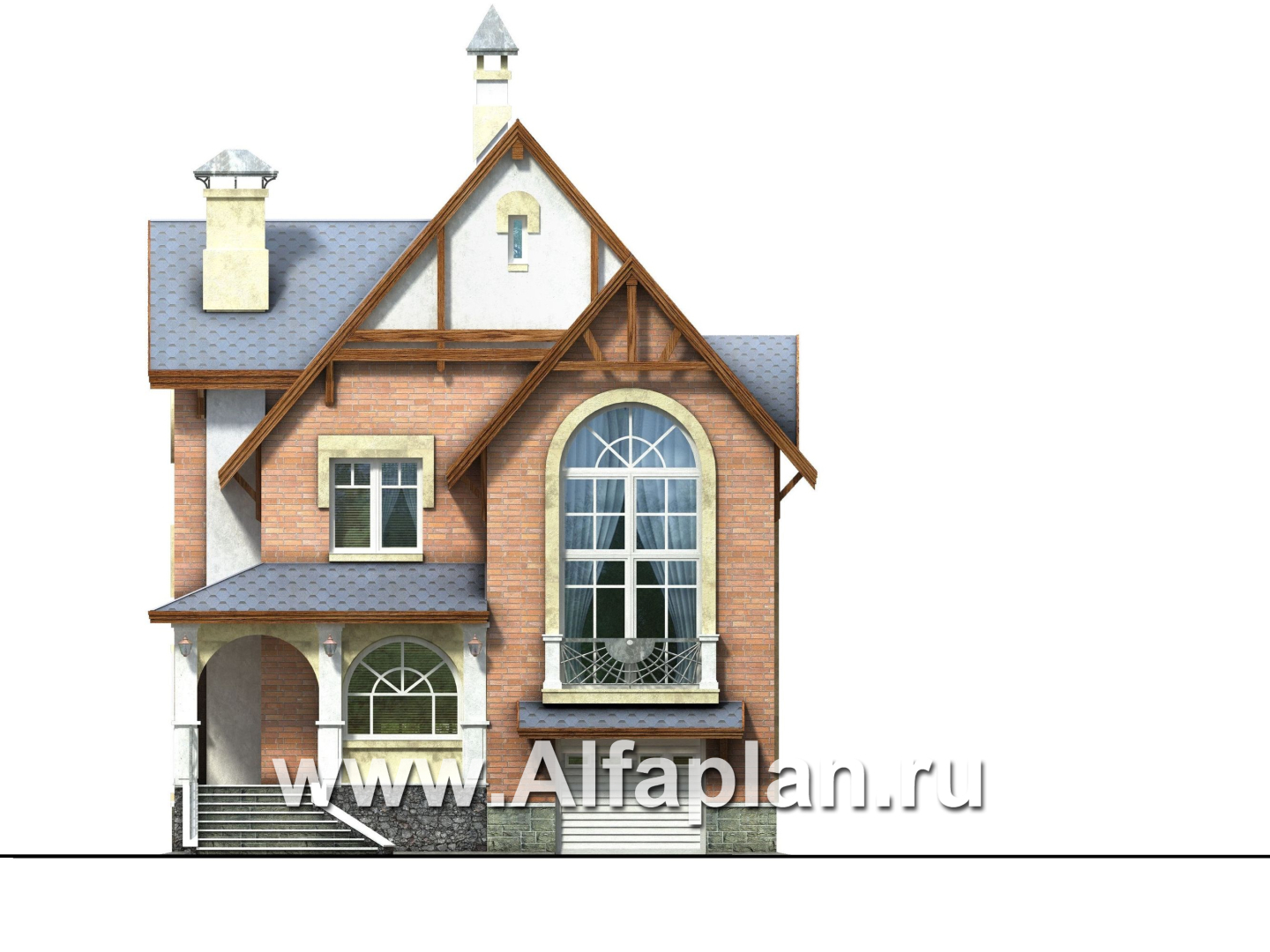

Вид спереди
Вид спереди

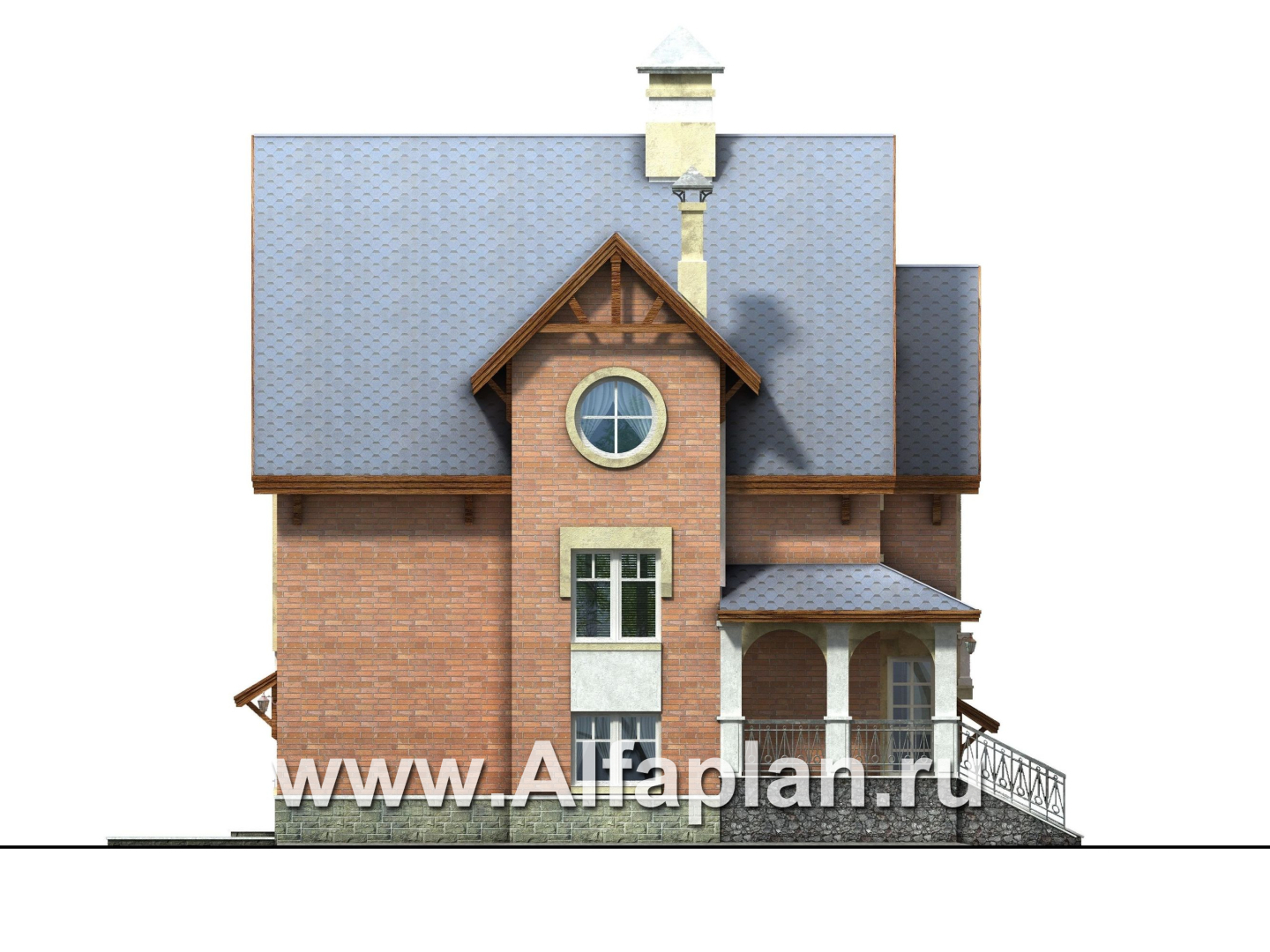

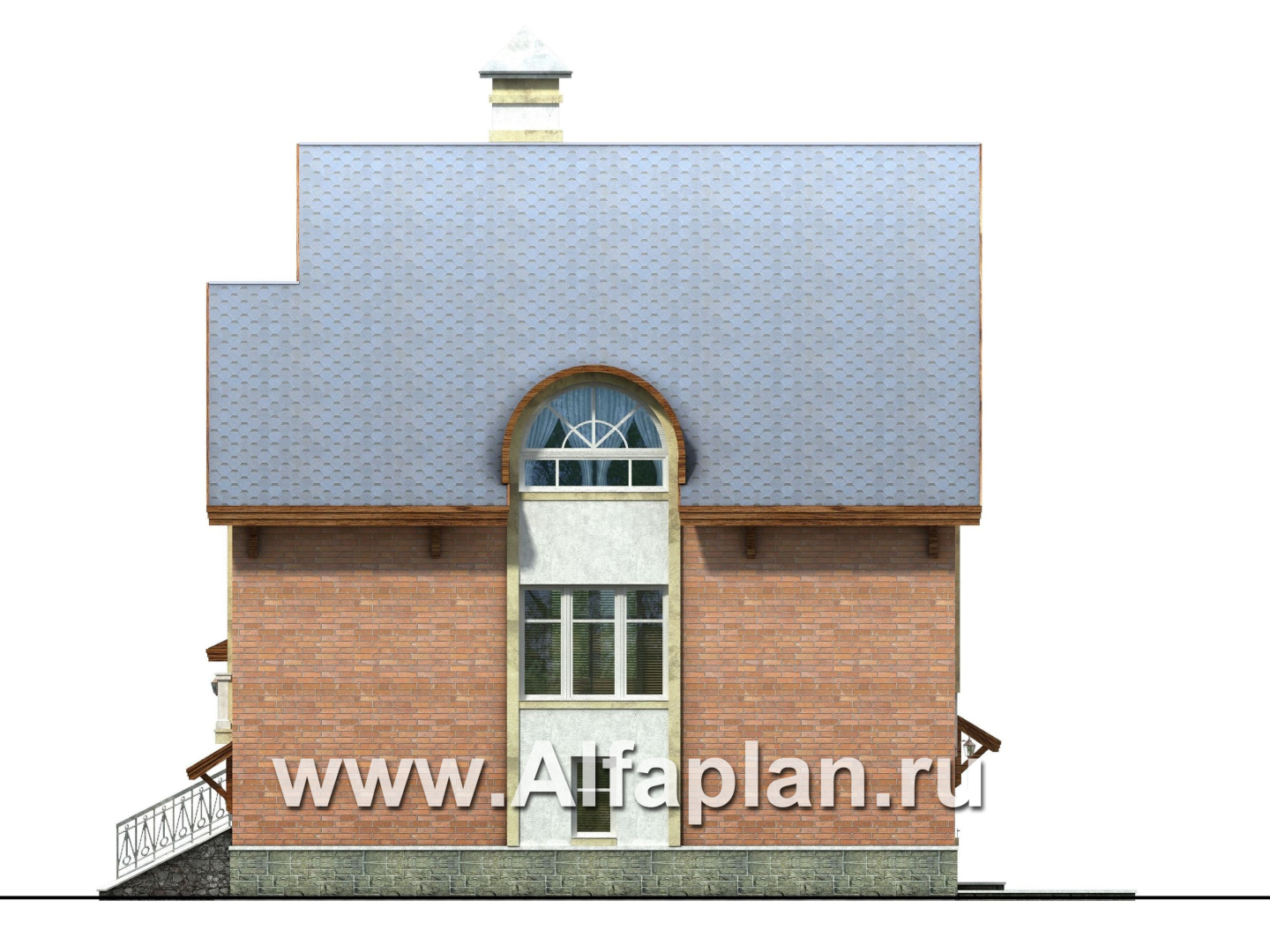

Вид справа
Вид справа

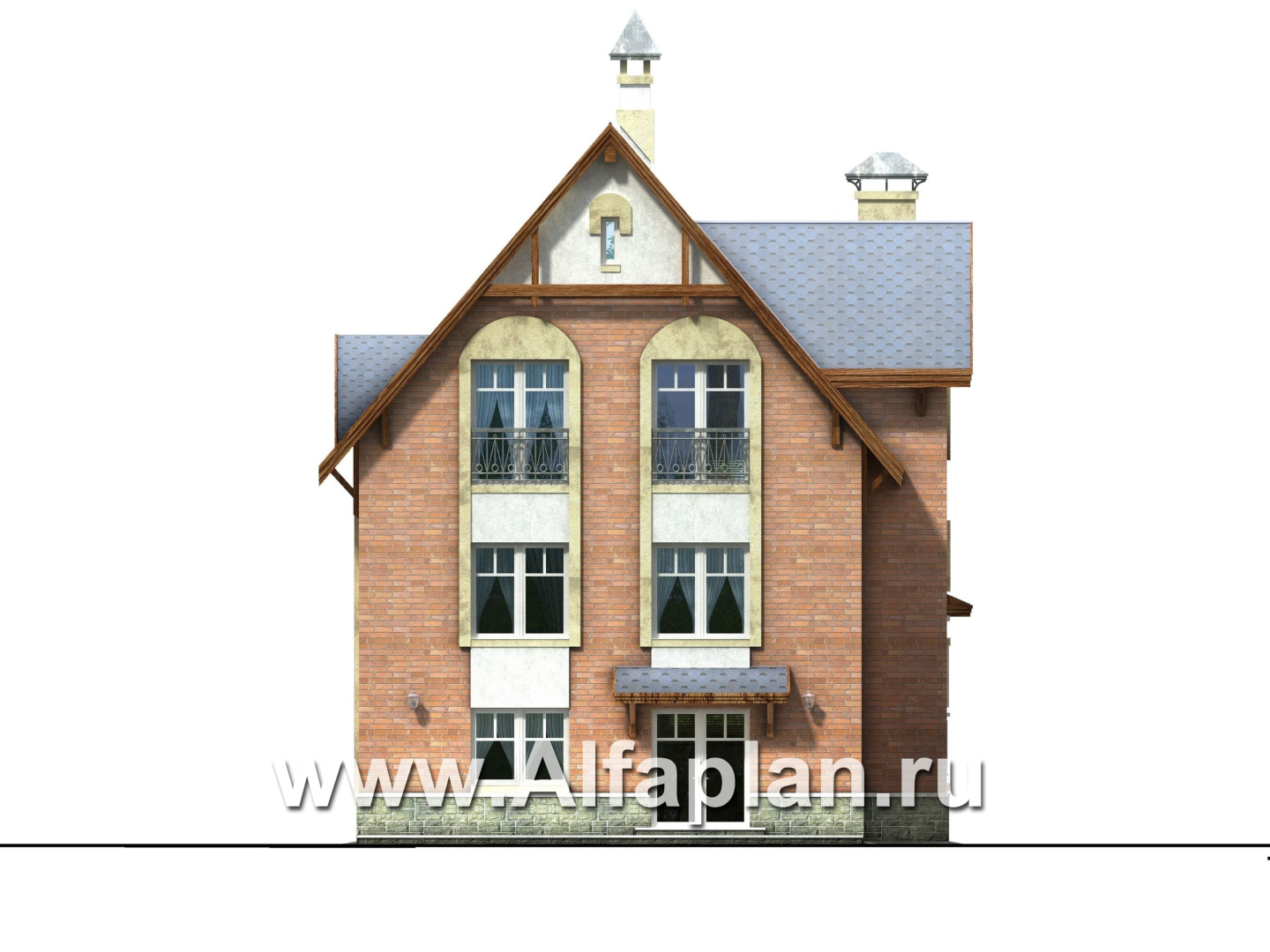

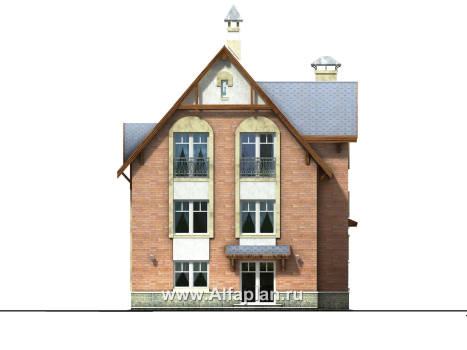

Вид сзади
Вид сзади

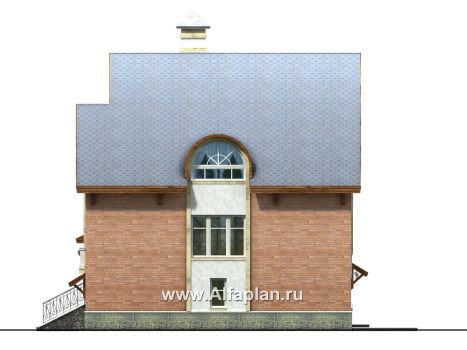

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

31.4 (толщиной 250 мм)  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

113.5/111.7  м3
Тип внутренних стенкирпич/газобетон

30.0/29.7  м3
Тип перекрытиймонолитные ж/б над цоколем и 1-ым этажом.

12.9 + 10.3  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

218.8  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

286.8  м2
Наружная отделка цоколяоблицовочный камень 41.2 м2

Габаритные размеры домабез крылец

11.3х11.8  м
Высота домаот уровня пола первого этажа

9.85  м
Высота цокольного этажаот пола до потолка

2.56  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.07  м
Мощность котлас бойлером горячей воды

40 кВт
Утеплительминеральная вата

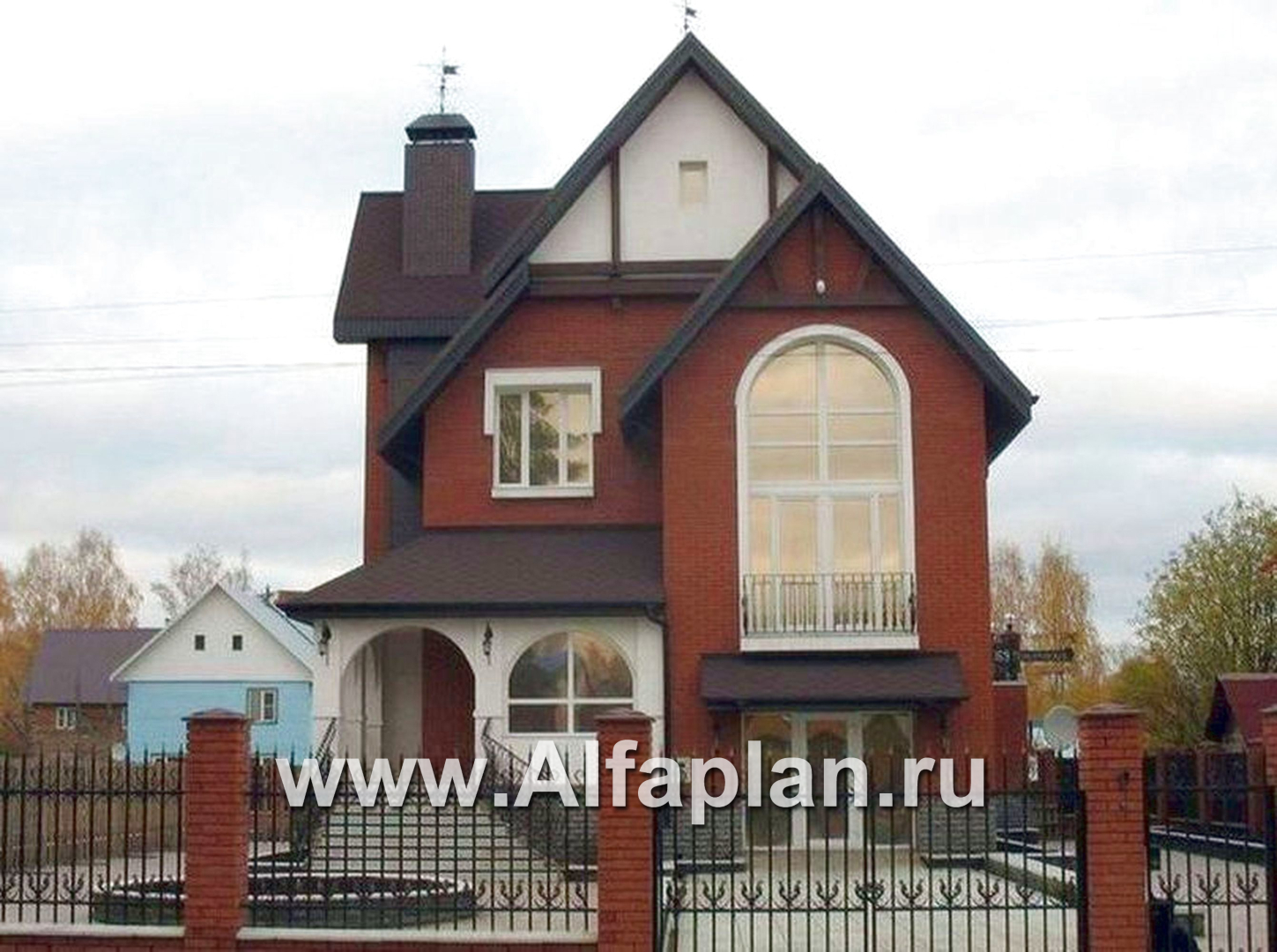

В этом коттедже воплотились пожелания многих заказчиков, подыскивающих для себя проект будущего дома. В первую очередь, - это гараж и зона spa в цокольном этаже, затем жилая комната и двусветная гостиная на первом, и наконец, уютный  холл  в спальной зоне. При этом у дома небольшая площадь и компактный план. Проектом предусмотрены два этажа и мансарда. Парадность всему облику дома придает, несомненно, главный фасад. Фундаментом коттеджа по проекту становится монолитная ж/б плита. Наружные стены могут быть альтернативно возведены как из газобетонных блоков, так и из кирпича. Поэтому коттедж можно условно отнести к категории «проекты домов из кирпича и газобетона».

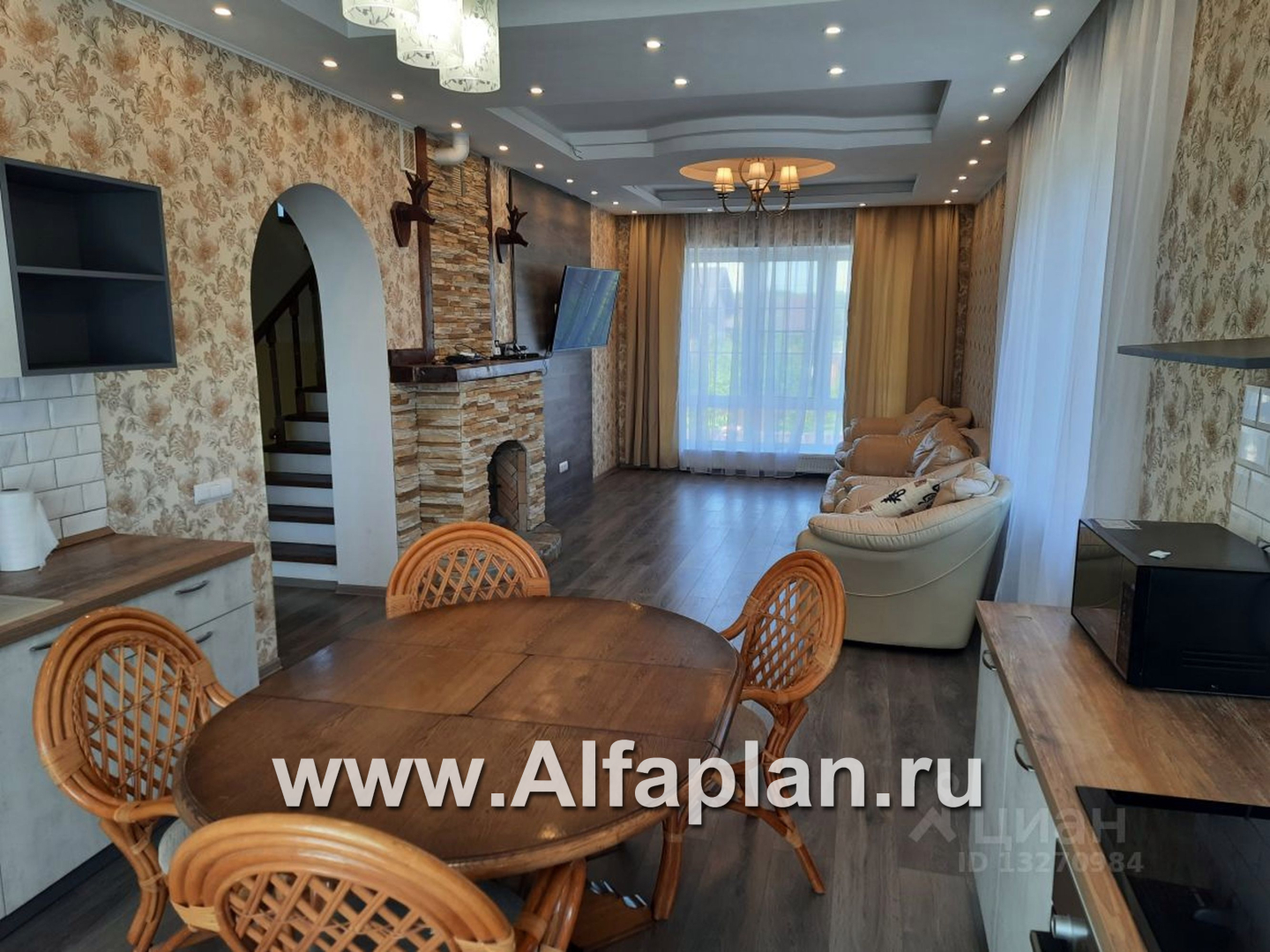

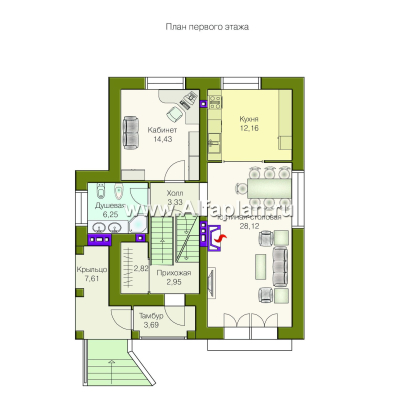

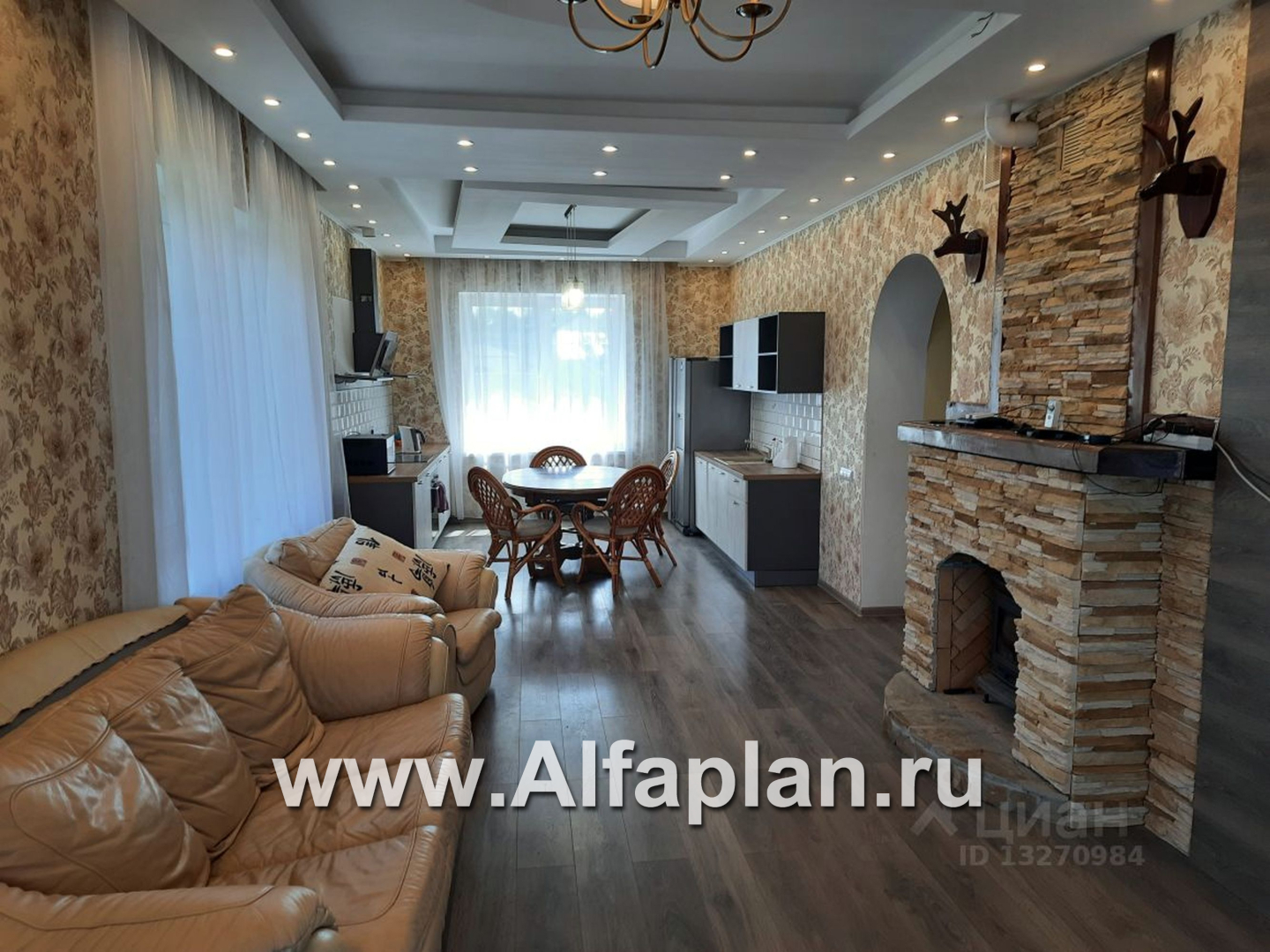

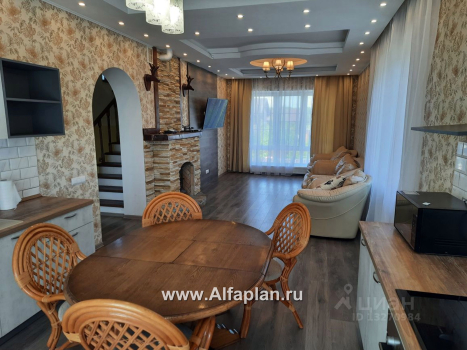

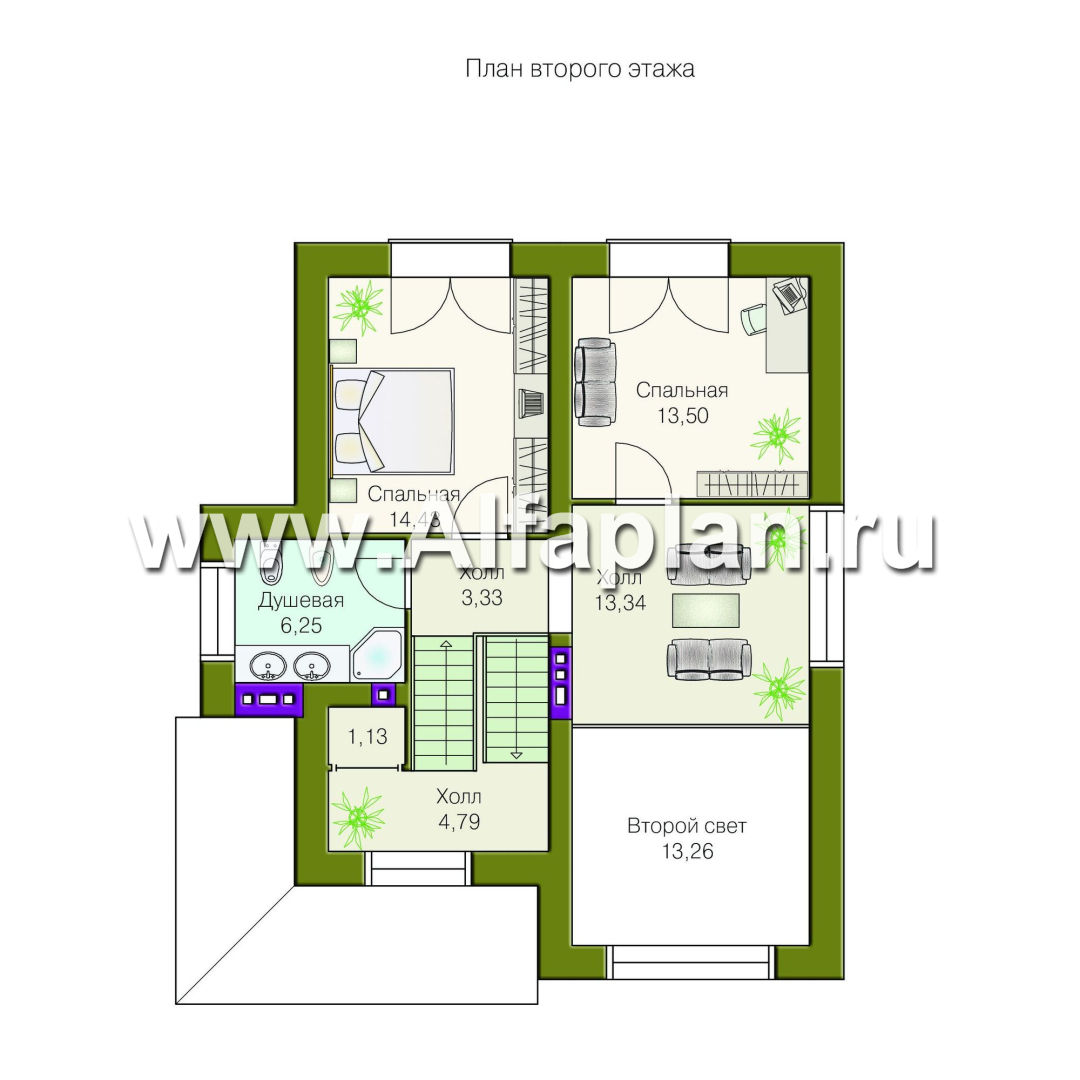

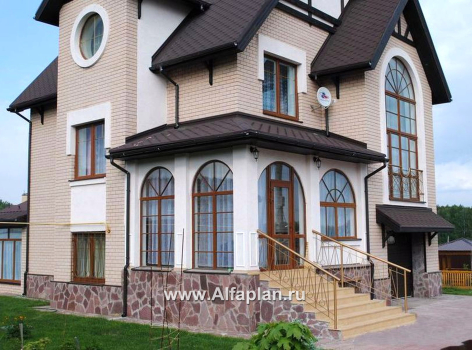

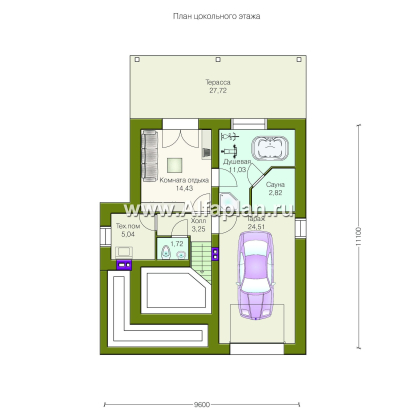

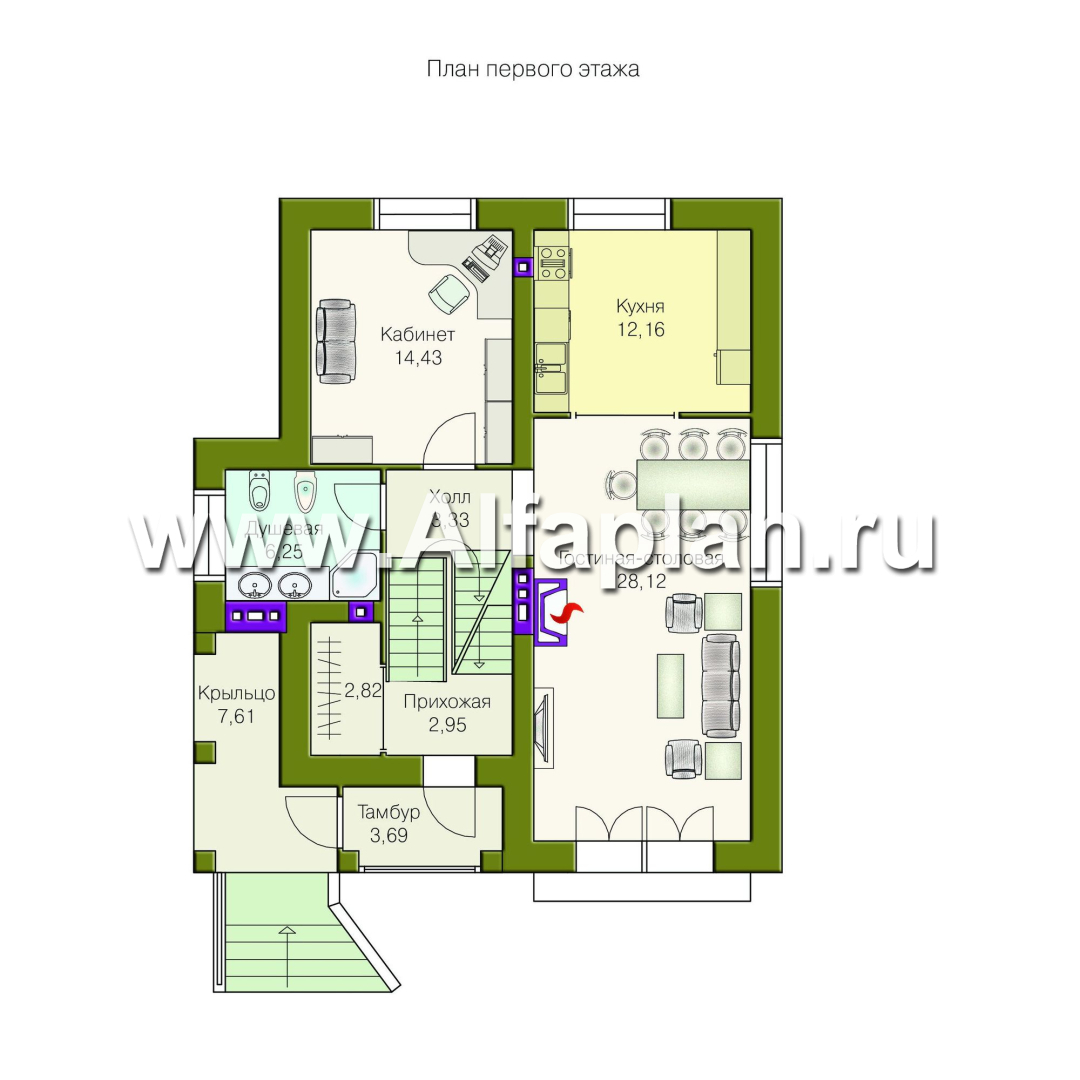

Вход в дом предваряет  крыльцо, обрамленное  колоннами  с арками и светлый остекленный тамбур. Прихожая расположена между цокольным и первым этажами. В ней имеется гардеробная и лестницы в цокольный этаж и на первый. Из холла цокольного этажа двери ведут в гараж, рядом находится техническое помещение и санузел. Большая площадь отведена под зону отдыха: она включает в себя душевую с тренажерами, сауну и комнату отдыха. Высота цокольного этажа 2,56м, а так как он выше уровня земли, то в нем есть естественное освещение.  Поднявшись в холл первого этажа, можем пройти в любое помещение. Слева от лестницы находится  удобная душевая, а рядом располагается кабинет (по усмотрению хозяев он также может служить спальной комнатой). В гостевую зону ведет широкий дверной проем.  Гостиная и кухня  разделены  перегородкой, при желании от нее можно отказаться. Второй свет в гостиной позволил получить красивый арочный витраж, французский балкон — изысканное к нему дополнение. Теплую и уютную атмосферу в гостиной дополняет камин.  Кабинет можно использовать  и как гостевую. В мансарде расположены две спальни, ванная комната и достаточно просторный, светлый холл.  В проект можно внести изменения, убрав зону второго света перекрытием, получив еще одну спальную комнату. Уютный, комфортный и очень симпатичный дом для жизни загородом. Проектом также учитывается объемное изображение коттеджа и его зеркальное изображение.

Если, предположим, вам в целом приглянулся этот коттедж, но вас не устроили какие-то детали в нем, ищите в нашем каталоге вариации на этот дом. К примеру, вам может вполне подойти проект 101В. Также в нашей базе располагаются прочие проекты коттеджей общим количеством около 500 штук.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Денис из города Чехов написал(а) 31.07.2013:

Здравствуйте! Понравилась планировка данного проекта, а внешне понравился 101В, возможно ли совместить планировку данного проекта с внешним видом 101В? И хотелось бы добавить крышу над терассой в едином стиле. Какова будет стоимость? У вас есть различные варианты внешней отделки?

Денис, здравствуйте.
Кровлю над террасой можно добавить по месту силами строителей, как правило проблем у них это не вызывает. По цветовому решению фасадов можно ориентироваться на картинки сайта. В рабочем проекте черно-белая графика. Также разница в оформлении фасадов связана с наличием или отсутствием второго света, что отражается на оконном витраже главного фасада. Но это уже связано с конструктивным решением проекта.

Сергей из города Калининград написал(а) 02.06.2013:

Можно ли использовать черепицу в качестве кровельного материала, выдержат ли стропила?

Сергей, здравствуйте.
В этом проекте разработана универсальная конструкция стропильной системы, позволяющая применять различное кровельное покрытие, в том числе и натуральную или цементно-песчаную черепицу.
--
