56A 3D

«Ювенил» - загородный дом с большим гаражом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
254.30193.8595.7
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

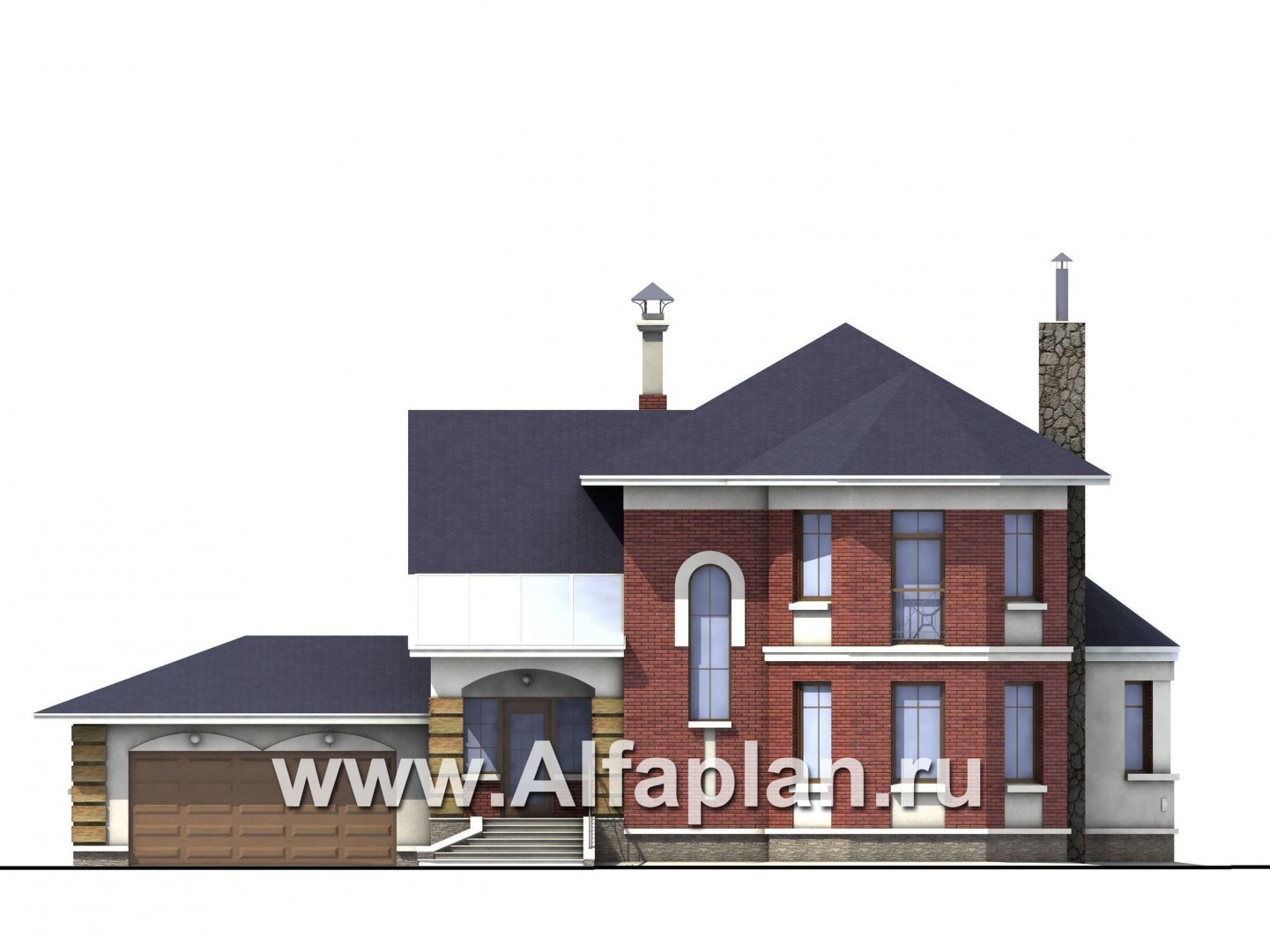

Вид спереди
Вид спереди

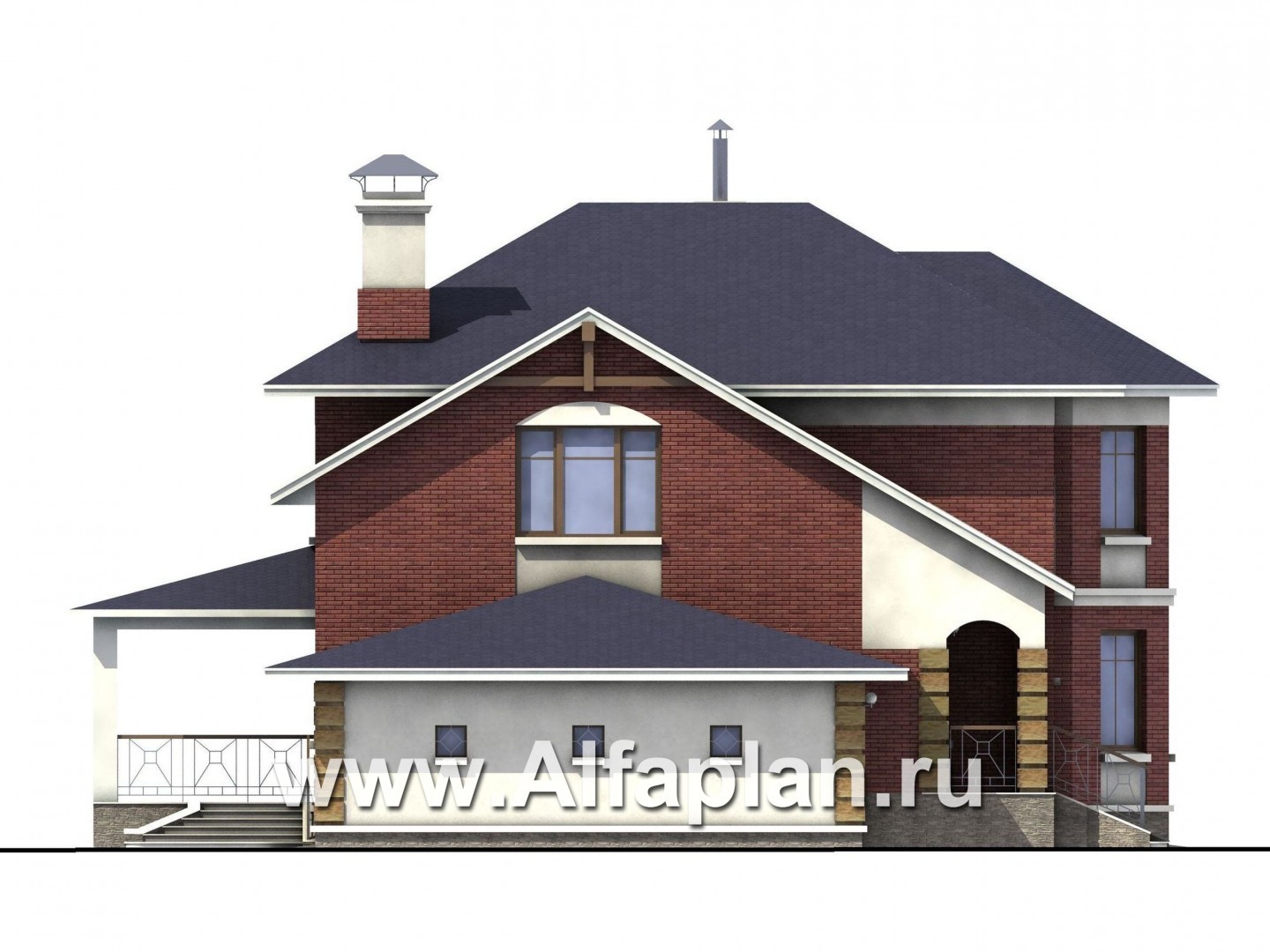

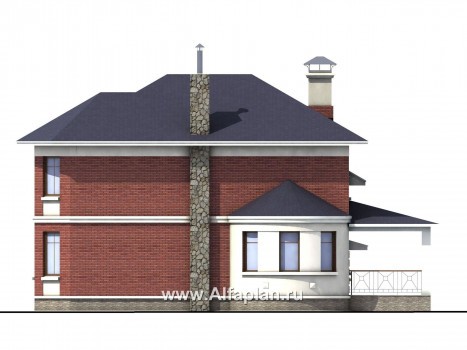

Вид справа
Вид справа

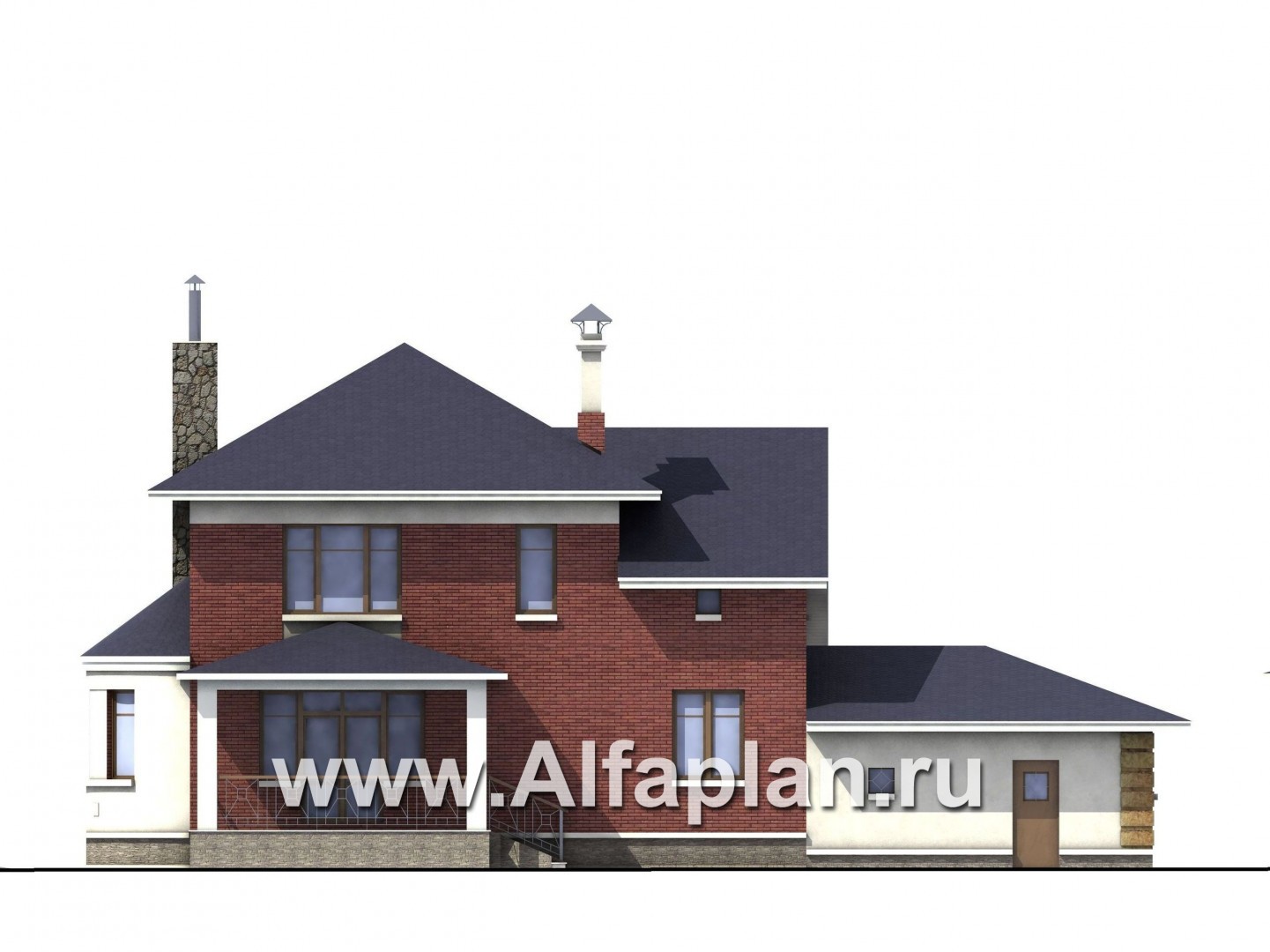

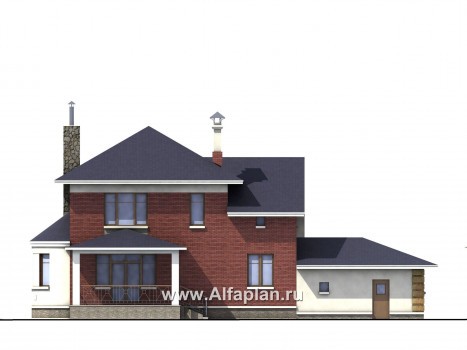

Вид сзади
Вид сзади

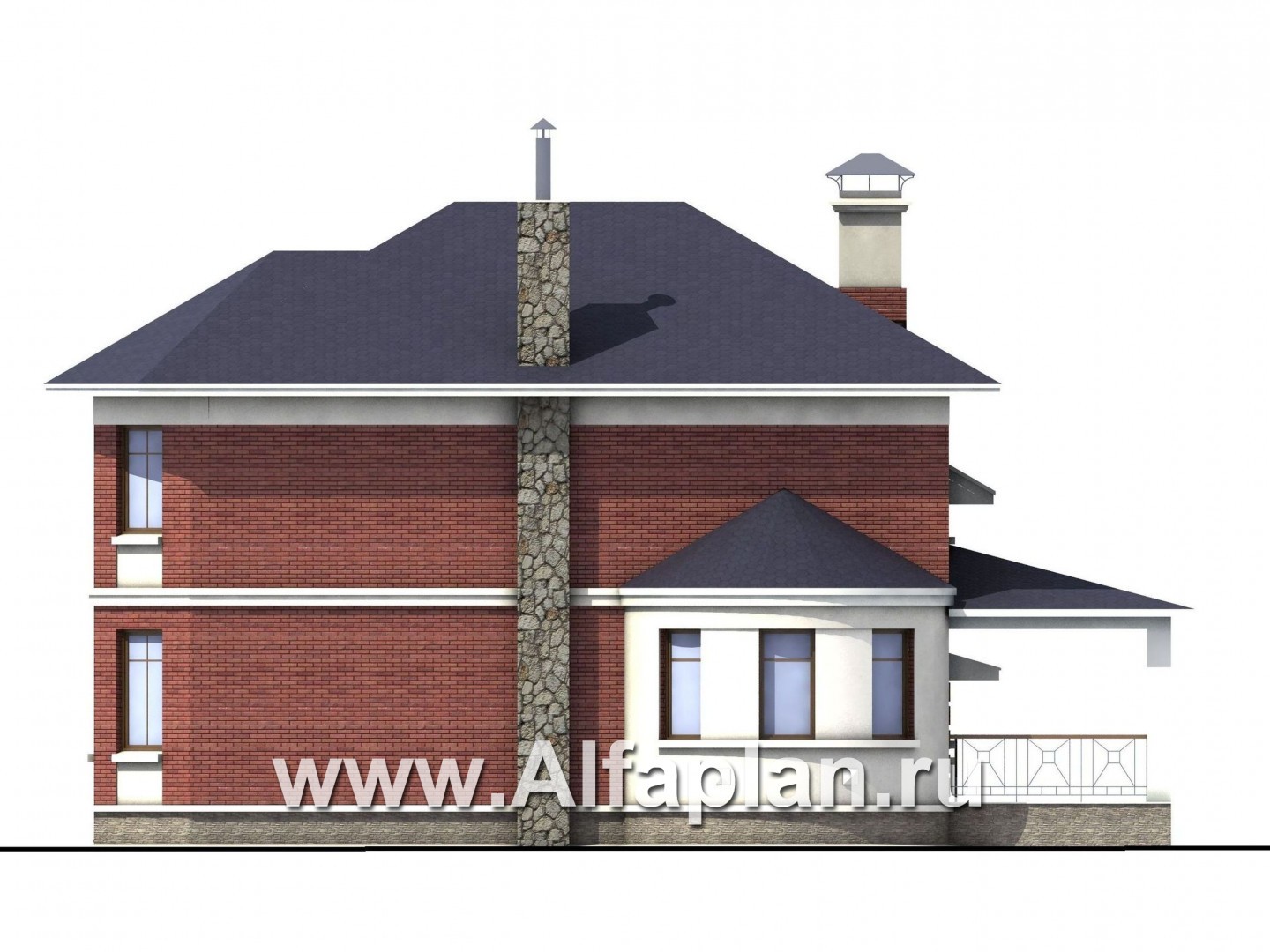

Вид слева
Вид слева

Дополнительные изображения к проекту:

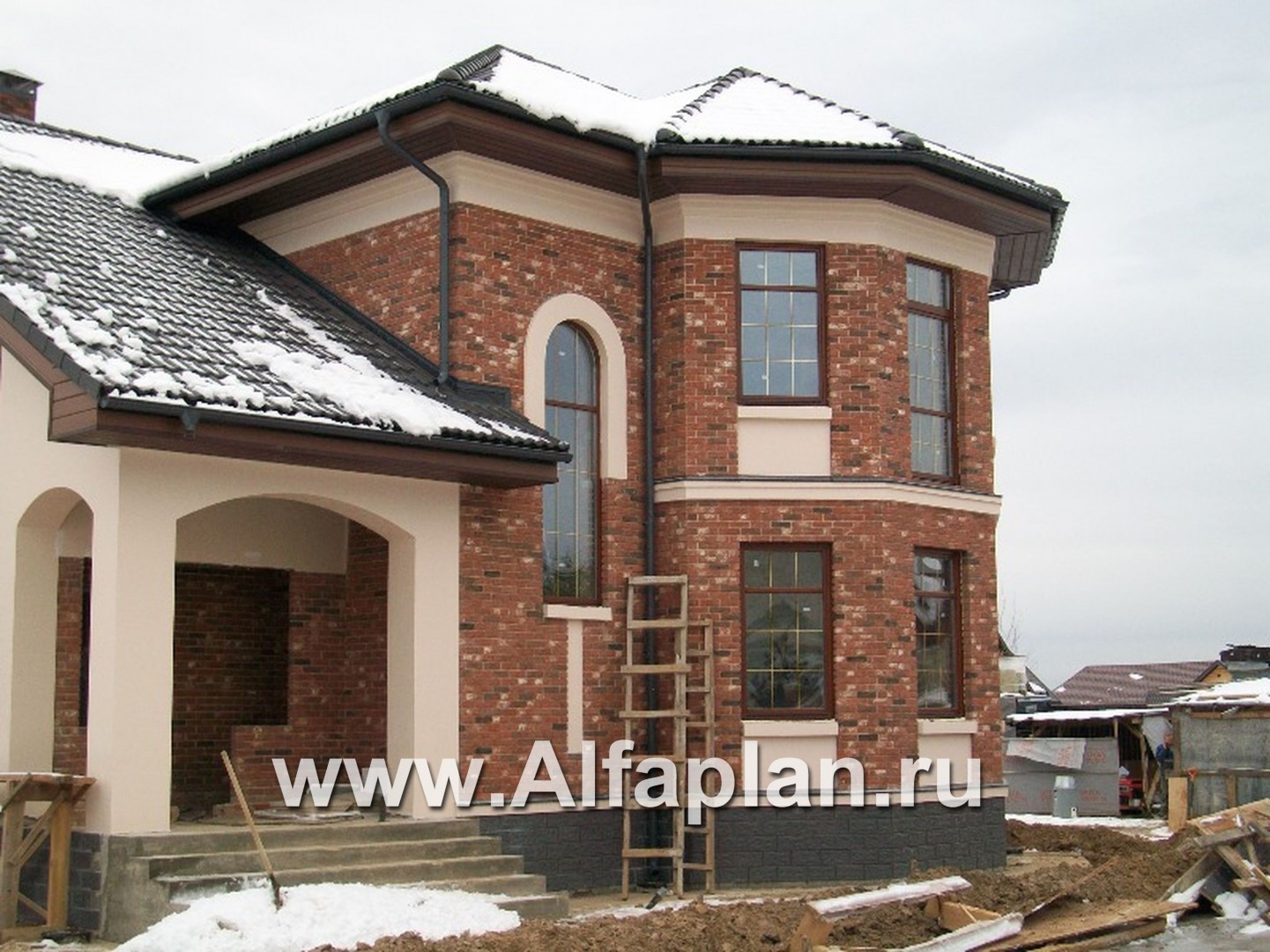

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

77.1 (глубиной 1.5 м)  м3
Тип наружных стенкирпич (380 мм) или газобетонные блоки(375 мм) (альтернативно)

108/107(12 м3 гараж толщ.300 мм)  м3
Тип внутренних стенкирпич или газобетонные блоки (альтернативно)

28/28  м3
Тип перекрытиймонолитные ж/б

18.0  м3
Крышачердачная

Тип кровлибитумная черепица

324  м2
Наружная отделкалицевой кирпич

285.0  м2
Наружная отделка цоколяискусственный камень, штукатурка

Габаритные размеры домабез террасы

20.5х13.4  м
Высота домаот пола 1-го этажа

9.387  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.0 м

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

14.03 кВА
Утеплительминеральная вата

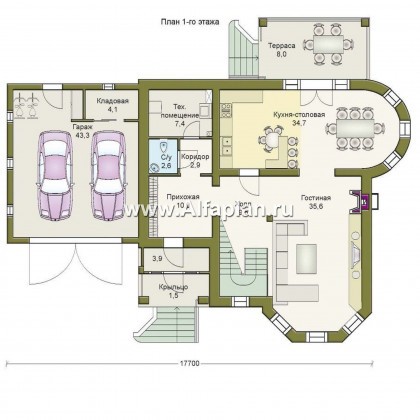

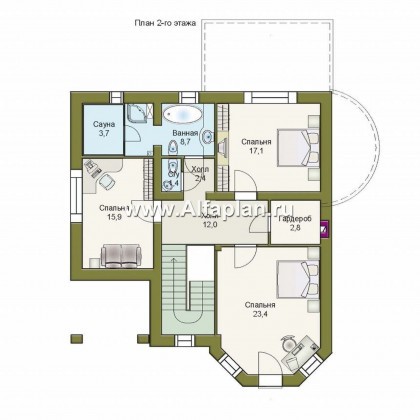

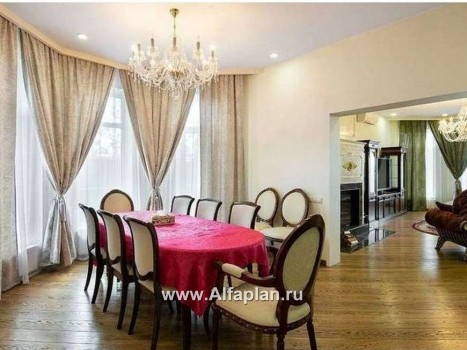

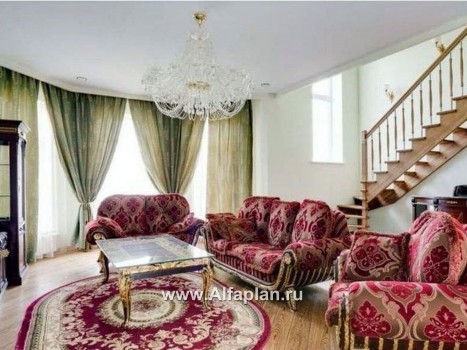

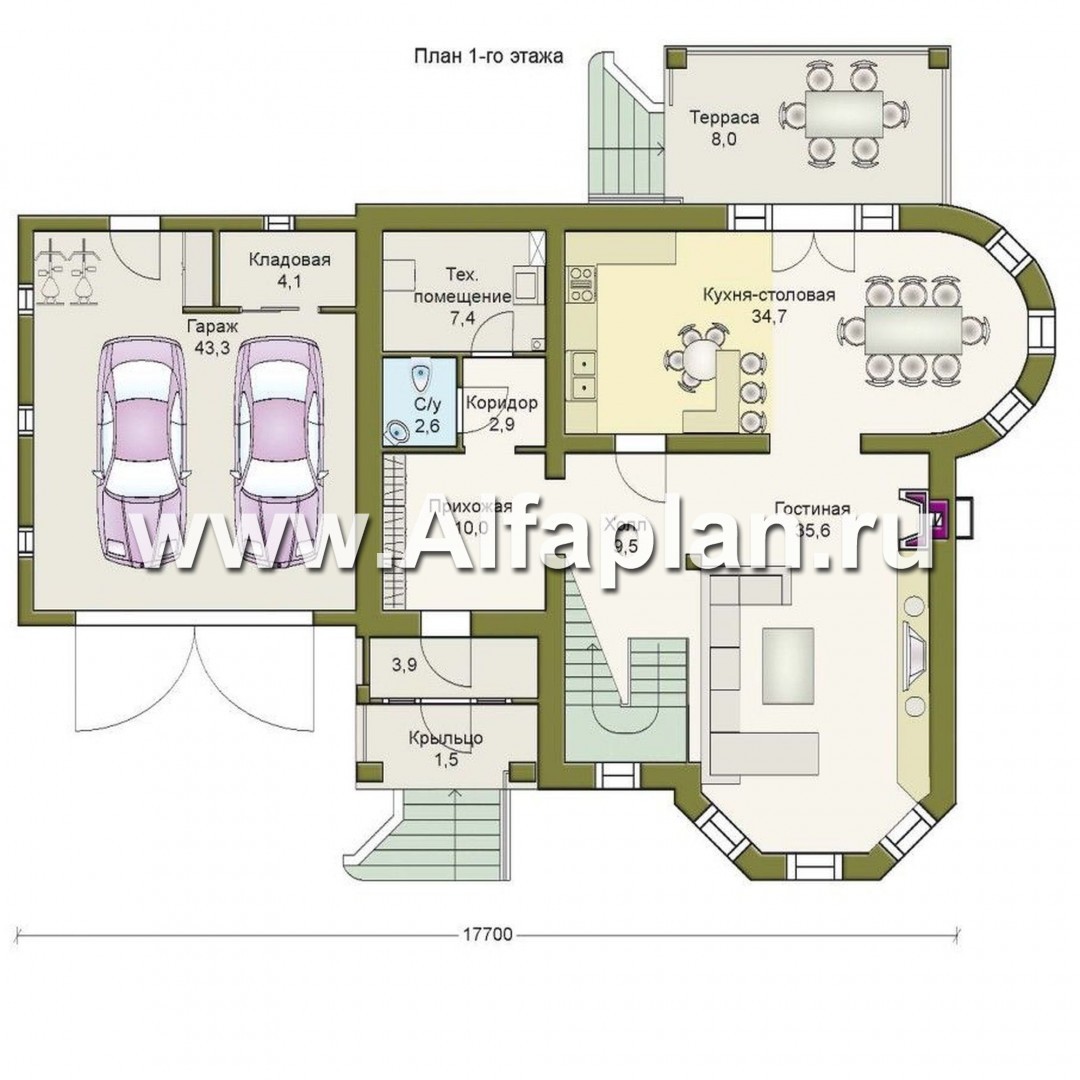

Этот большой, вместительный  загородный дом вполне можно отнести к особнякам  бизнес-класса. Таковым его делают достаточно большая площадь, комфортабельная планировка. представительный внешний вид. Это жилье для состоятельных деловых людей, ценящих комфорт и свой имидж. В доме два этажа. Первый представляет блокировку жилой части дома и гаража. Гараж рассчитана на два автомобиля, его площадь позволяет оборудовать здесь кладовую, а при желании и небольшую импровизированную мастерскую. Планировка жилой части решена с размахом, она просторна и свободна. Большая прихожая плавно перетекает в холл, который в свою очередь является частью единого гостевого пространства наряду с гостиной и кухни-столовой. Пространство гостиной визуально увеличено благодаря тому, что в него включена открытая лестница на второй этаж. Из столовой, через небольшую террасу, организован выход в сад. Тех. помещение выходит в прихожую и изолировано от жилых помещений. На втором этаже проектом предусмотрены три спальни, небольшая гардеробная и ванная комната, сблокированная с сауной. Наличие сауны  добавляет комфортности этой планировке.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Ульяновск написал(а) 08.10.2014:

Как изменится площадь внутренних помещений или внешние размеры если реализовать вариант, когда делается несущая стены из газобетона толщиной 375мм, + утеплитель минеральная вата - 50мм, + облицовочный кирпич толщиной 85мм? Возможно ли распланировать мансардный этаж над вторым этажем и сколько стоит доработка проекта при добавлении цокольного этажа?

Андрей, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Независимо от толщины наружных стен внутренние размеры и осевые привязки остаются неизменными.Толщина стен увеличивается наружу при увеличении толщины пирога стены.По проекту чердак не эксплуатируемый, кровля холодная не утепленная, на чердак не ведет основная лестница дома, из холла второго этажа предусмотрен лаз и выдвижная  лестница. Если Вы планируете использовать чердак под жилые помещения, Вам потребуется довести до этой отметки лестницу, утеплить кровлю и добавить окна верхнего света. Эти мероприятия можно выполнить по месту силами строителей.

Татьяна из города Астана написал(а) 25.06.2012:

Здравствуйте, меня интересует, можно ли на втором этаже в одной из больших спален сделать выход в санузел и желательно в гардеробную? и можно ли расчитать данный проект с учетом климатических особенностей Астаны (зимой бывает -40-45), подойдет ли нашим погодным условиям ленточный фундамент, опять же толщина стен, можете расчитать увеличение толщены стены с 375 мм на 600, с учетом увеличения толщены фундамента и сколько тогда будет стоить проект?

Добрый день, Татьяна.
Выход в санузел и в гардероб из спальной 17,1м2 делать можно, но потребуется изменить в санузле расстановку оборудования. По стенам: в проекте предусмотрен вариант, когда делается несущая стены из газобетона толщиной 375мм, + утеплитель минеральная вата - 50мм, + облицовочный кирпич толщиной 85мм. Такой конструкции стены хватит для зимних условий Астаны. Что каксается ленточного фундамента, то для точного ответа нужны данные по грунтам, на которых будет строиться дом. Без таких данных полноценный ответ мы вам дать не можем. Любой типовой проект, особенно с ленточным фундаментом, требует привязки фундамента к конкретным грунтовым условиям на участке.
Сергей из города Красноярск написал(а) 29.04.2012:

Очень интересный проект, мне очень понравился! Но возникли вопросы: сколько на самом деле площадь терассы, на 8 m2 явно не похоже!? На какой высоте от пола второго этажа идёт скос в спальне и сауне(судя по 3D-презентации высота скосов разная)? И возможно ли использовать для строительства газобетонные блоки шириной 600 мм (без утеплителя) + олицовочный кирпич, вместо проектных 375 мм. (зимой до -40). Заранее спасибо за ответы.

Сергей, здравствуйте.
Площадь террасы -15.72 м2. При подсчете площадей она идет с понижающим коэффициентом 0.5 (7.86 м2). Эта цифра и попала на презентационные планы.
В доме часть помещений имеют полноценный по высоте второй этаж - 3.0 м, у части помещений мансардный скос на высоте 2.0 м от пола.
При использовании блоком 600 мм при увеличении толщины стены потребуется увеличить ширину ленточного фундамента.
