38K

«Приорат»- элегантный проект коттеджа

Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
238.00219.19109.25
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)43000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м60см5000
Вариант фундамента - ЛЕНТОЧНЫЙ, из сборных ж/б блоков по монолитной подошве, глубина заложения 1м50см5000

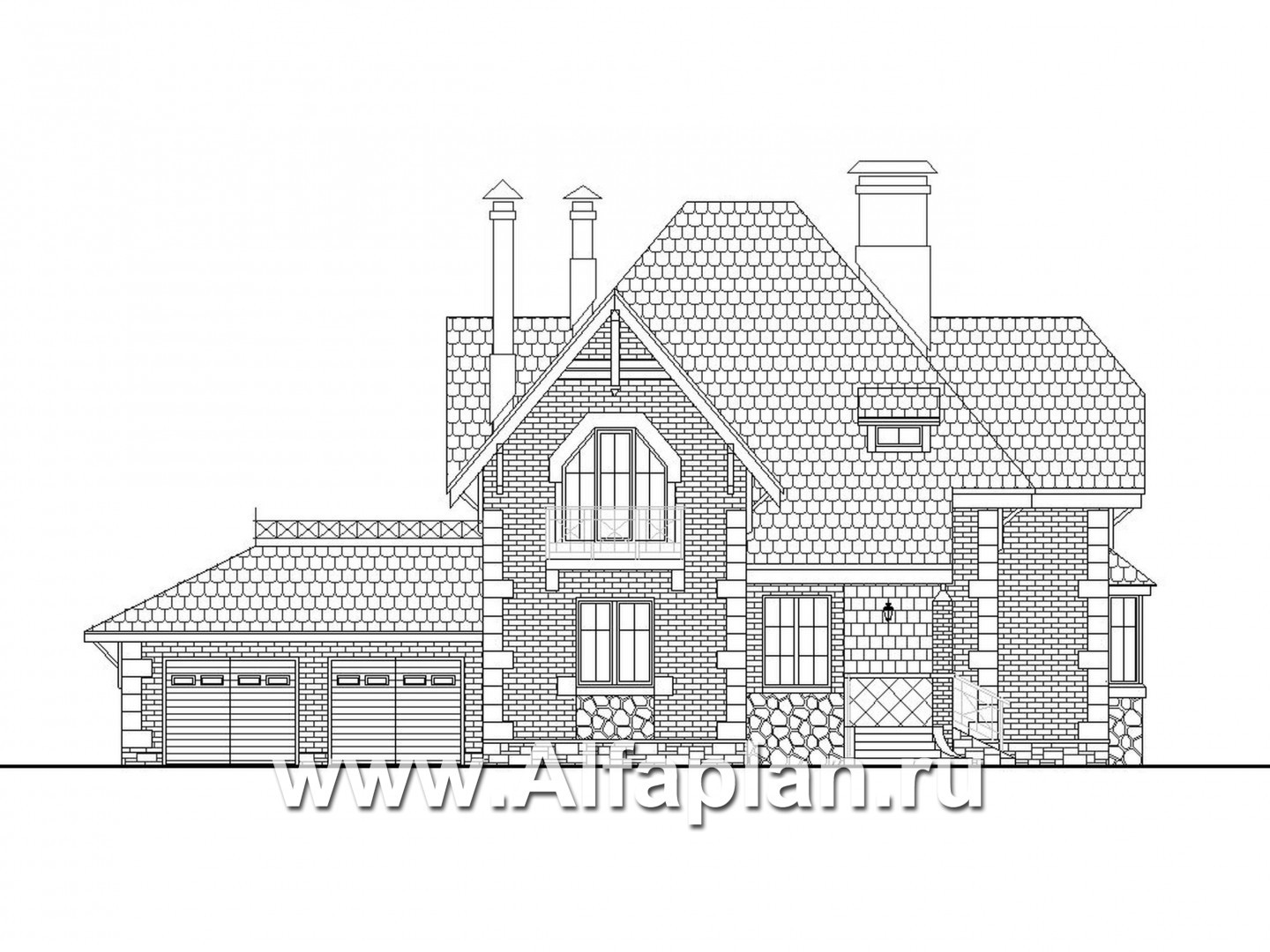

Вид спереди
Вид спереди

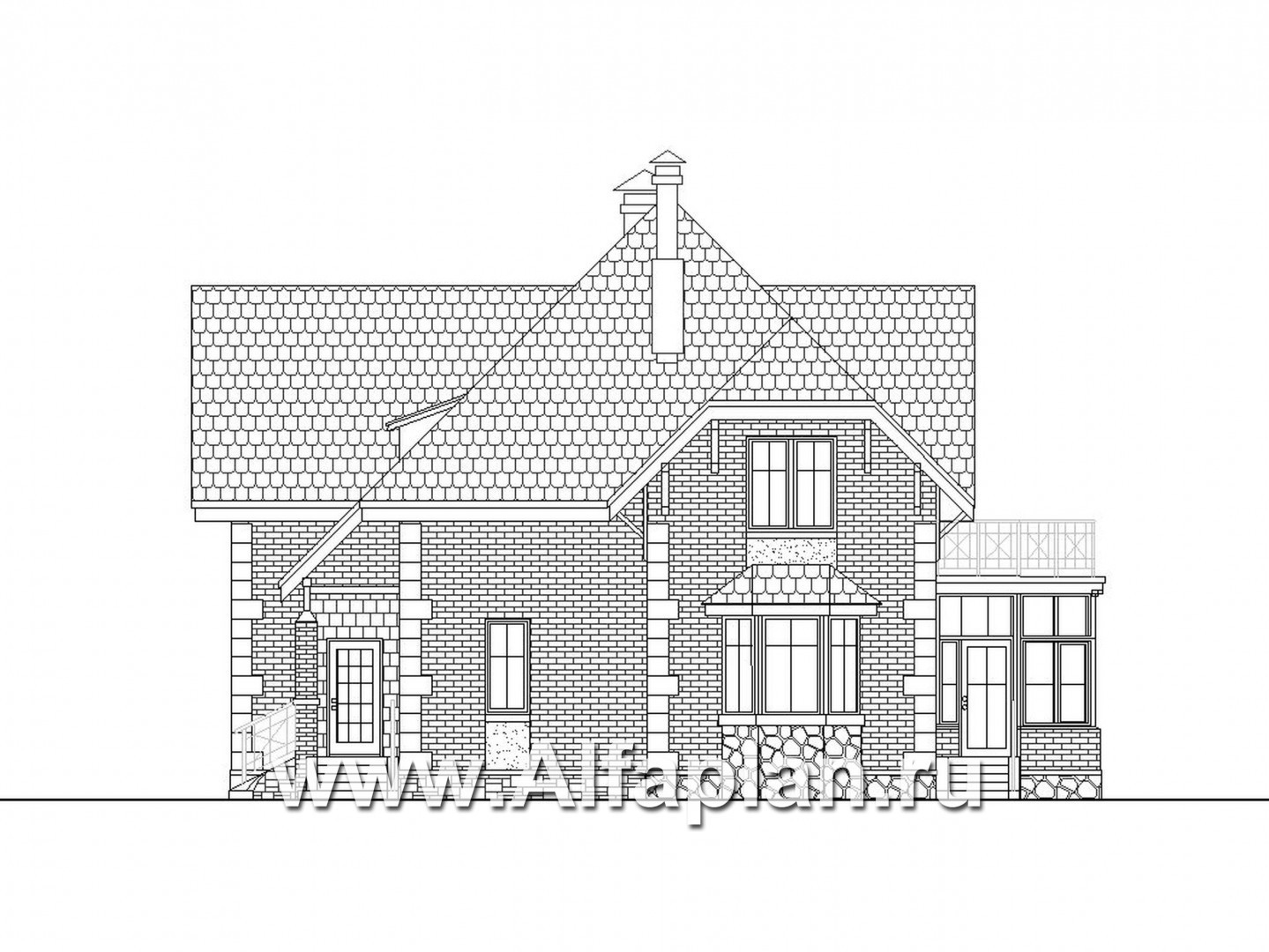

Вид справа
Вид справа

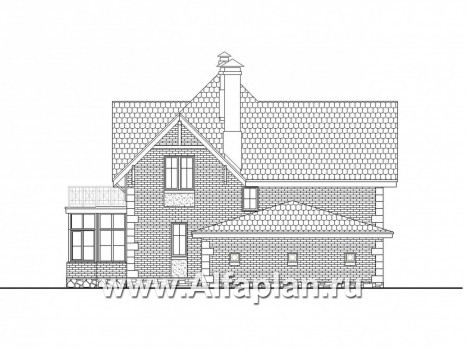

Вид сзади
Вид сзади

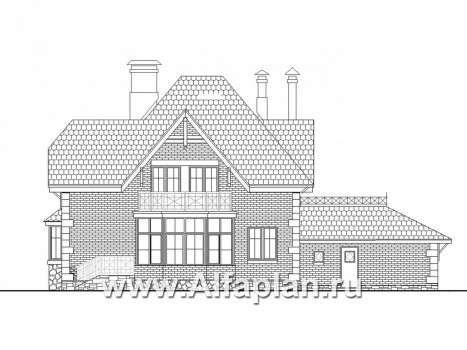

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

40.2 (толщина 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

97.3/96.0  м3
Тип внутренних стенкирпич

24.4  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по дерев. балкам над 2-ым

15.2  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

290.2  м2
Наружная отделкалицевой кирпич, штукатурка

273.5 кирпич  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез веранды, лестницы и эркера

19.5 х 12.5  м
Высота домаот пола 1-го этажа

10.010  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скоса2.2

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

14.8 кВА
Утеплительминеральная вата


Современный удобный особняк, рассчитанный для  комфортного проживания семьи из 4-5 человек. Строгость форм  и приятные пастельные  оттенки цветов  в отделке – все это придает дому элегантный  вид, а  рациональная планировка дома отлично сочетается с его привлекательным внешним видом. Дом удачно впишется как в городскую, так и в загородную среду.

Дом базируется на монолитной железобетонной плите. Наружные стены по проекту альтернативно выполняются из кирпича или газобетона. Соответственно, коттедж 38K можно включить в категорию проекты домов из кирпича и из газобетона.

Центральный вход в дом украшают  колонна и две лестницы. Перила балкона и лестниц  выполнены в одном варианте. Цоколь особняка высокий, отделан  облицовочным камнем. Двухэтажная жилая часть и пристроенный гараж формируют объем дома. Особняк имеет три входа: центральный, с главного фасада, второй  идет  через веранду, а третий  - непосредственно  через гараж.

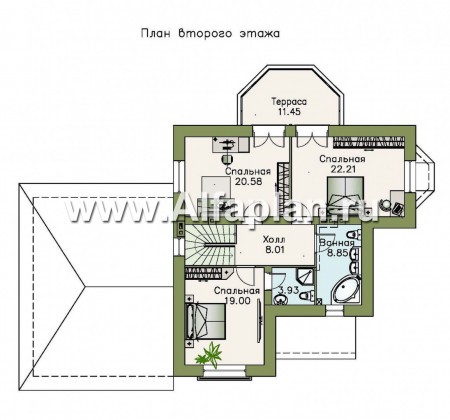

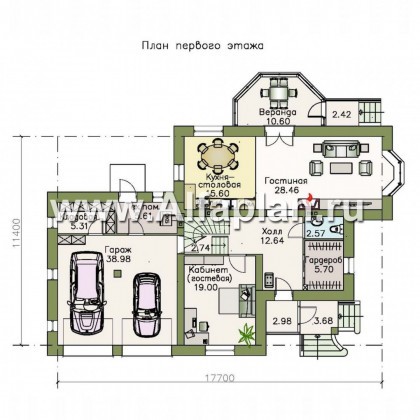

Планировка особняка  просторна и удобна. На первом этаже из прихожей можно попасть в любые помещения первого этажа или на лестницу. Рядом с прихожей выделено помещение для гардеробной и туалета. Большая часть первого этажа - открытое пространство, включающее в себя холл, кухню-столовую и гостиную. Освещенность гостиной  обеспечена большими окнами эркера первого этажа. Для придания уюта  гостиной, в ней  предусмотрен камин.  Из гостиной можно через распашную дверь выйти на  застекленную веранду. На первом этаже также располагается кабинет (или гостевая комната). В гараж и расположенное  смежно  с ним техническое помещение можно попасть прямо из дома, не выходя на улицу. На втором, мансардном  этаже находятся три достаточно просторные  изолированные спальни и большая ванная комната. Одна из спален имеет отдельную душевую комнату. Из холла второго этажа  можно выйти на просторную террасу, расположенную над верандой. Проект имеет зеркальное изображение, что облегчает облегчит посадку дома на участок. Так же есть варианты проекта: 38A и 38B 38AC.

Если данный коттедж вас устроил, и вы хотите найти схожий с ним – обращайтесь к другим  вариациям дома под номером 38. Если же вас не устроил  этот дом в принципе – обращайтесь к общему каталогу нашего сайта, alfaplan.ru. Там вы найдете интересные проекты коттеджей в большом разнообразии!

Высота 1-го этажа -3.0 м, 2-го этажа 2.95 м, ширина гостиной -4.0 м, ширина гаража -6.9 м.

Высота дома - 10.76 м

Габаритные размеры дома  без веранды -19500 х 12500 мм.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта
