88E

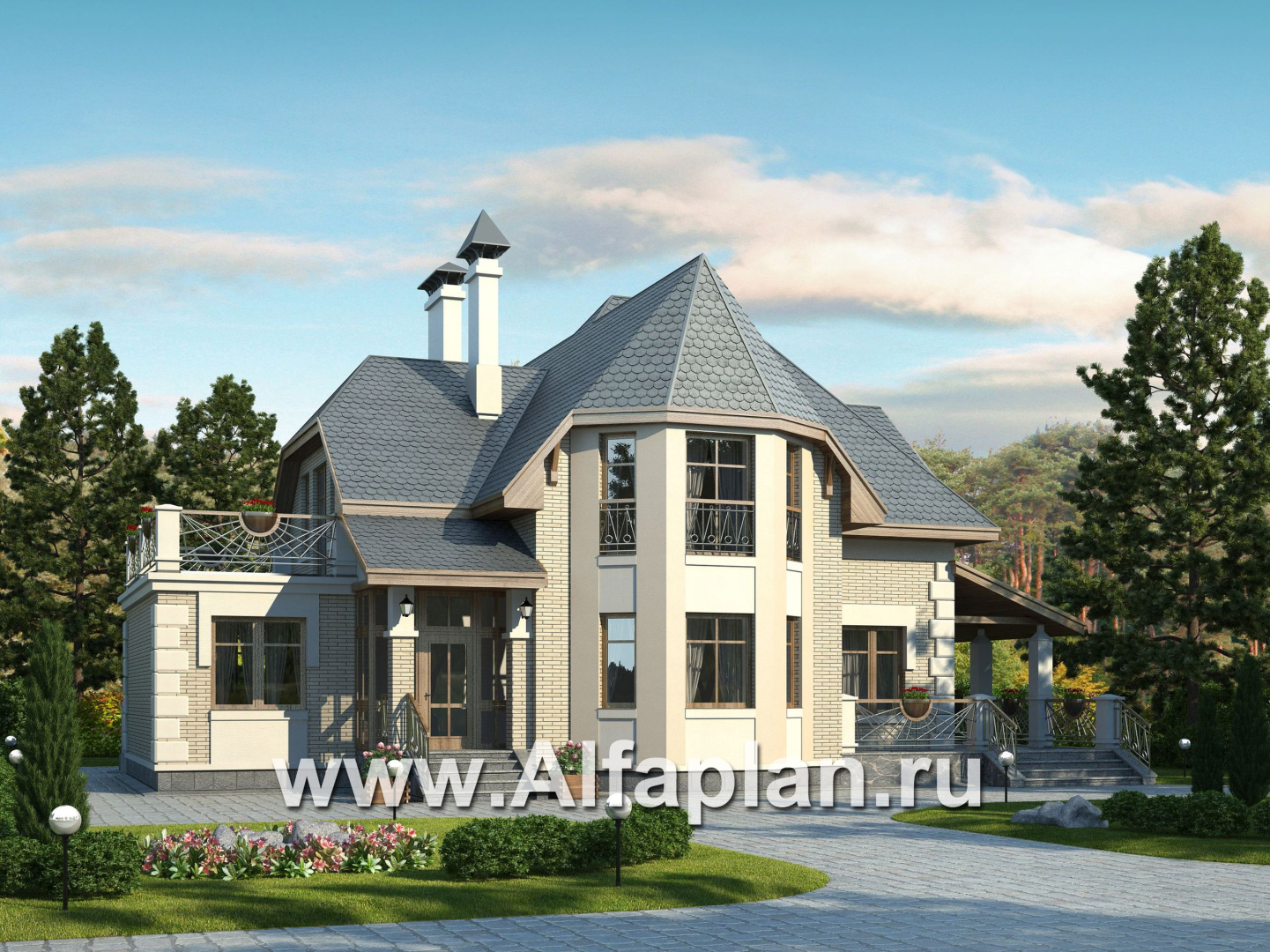

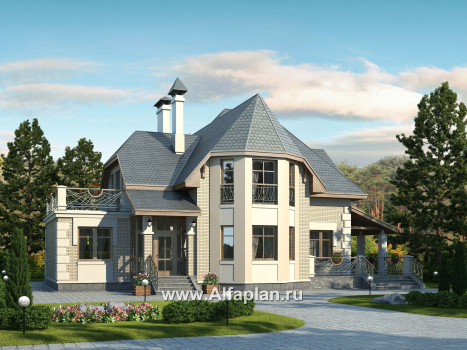

"Шереметьев" - проект дома с большой открытой террасой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
229.70207.49125.32
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

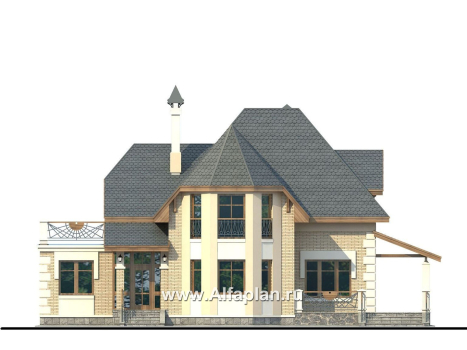

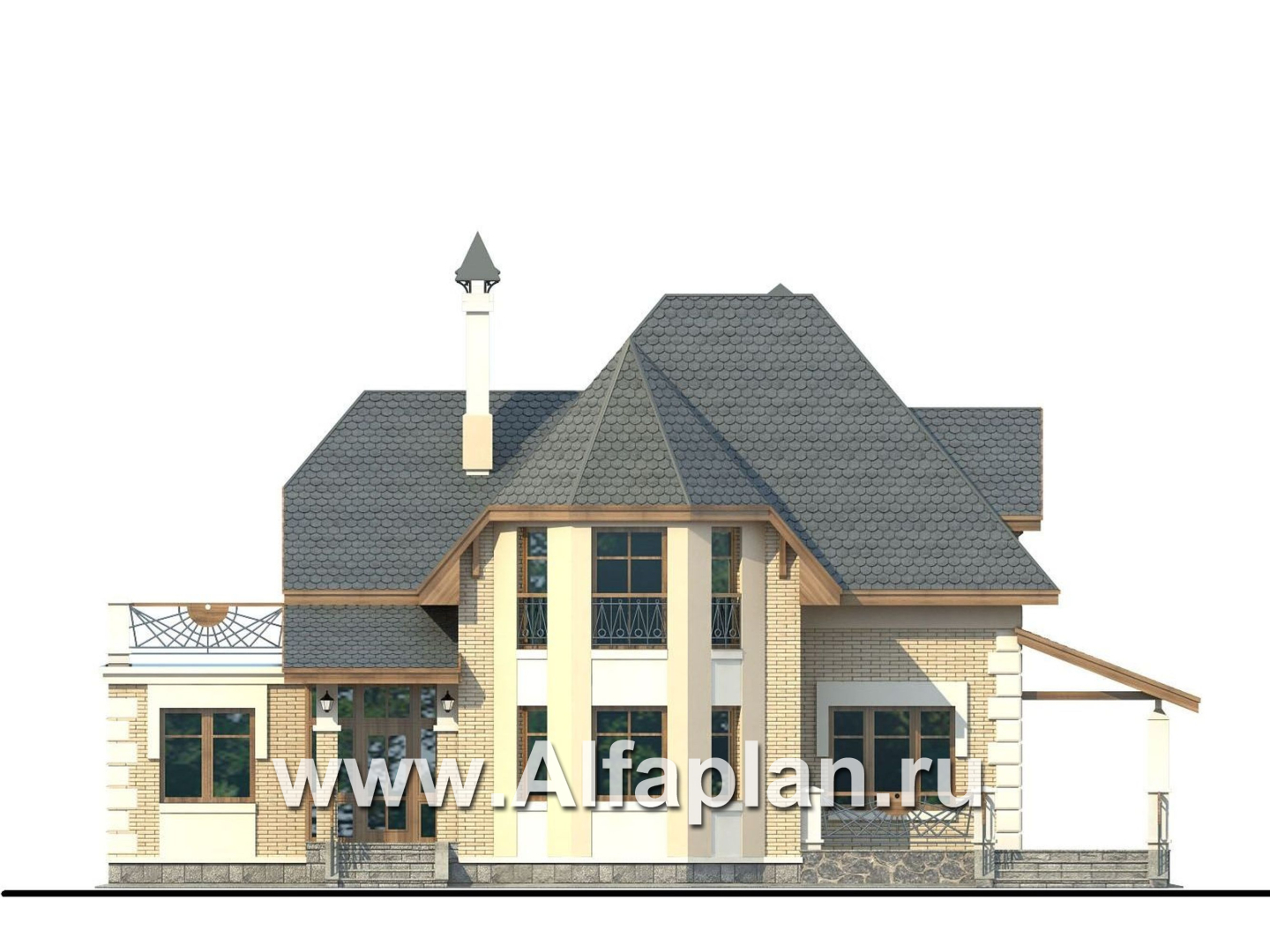

Вид спереди
Вид спереди

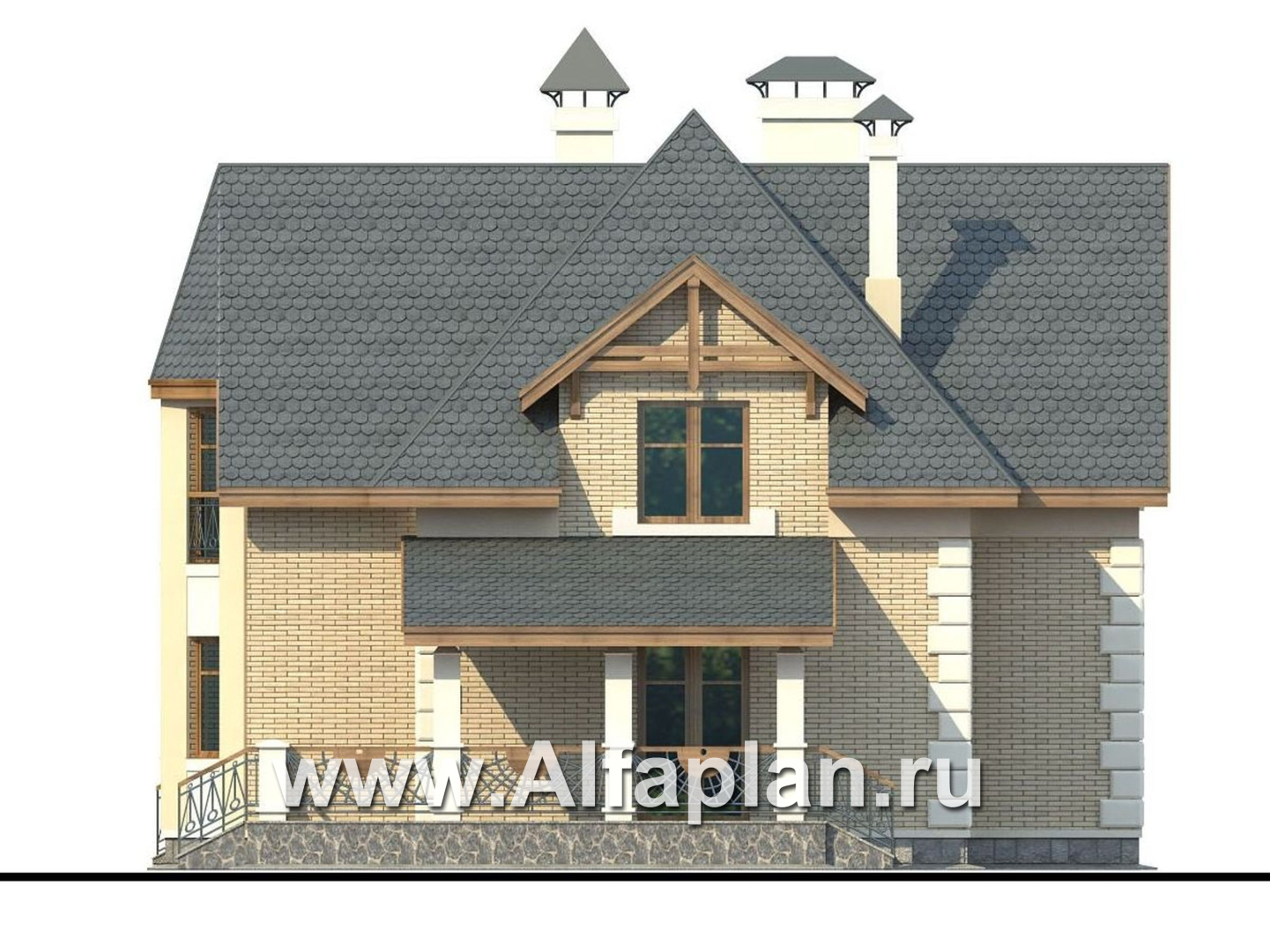

Вид справа
Вид справа

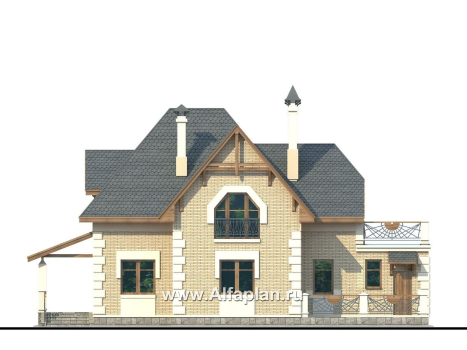

Вид сзади
Вид сзади

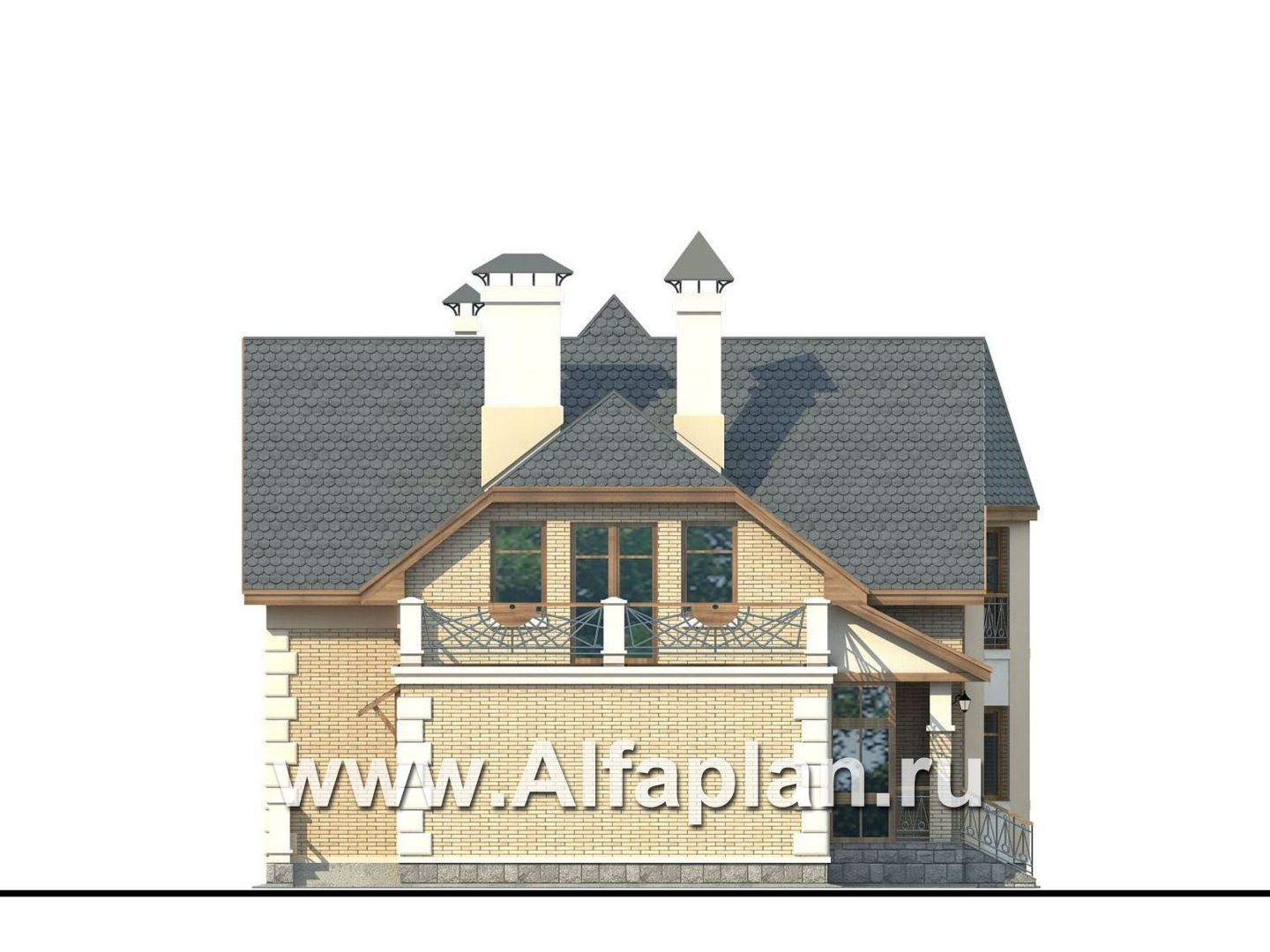

Вид слева
Вид слева

Дополнительные изображения к проекту:

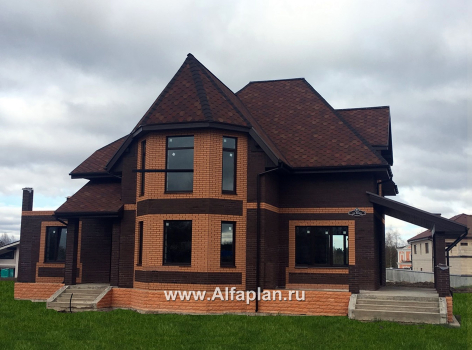

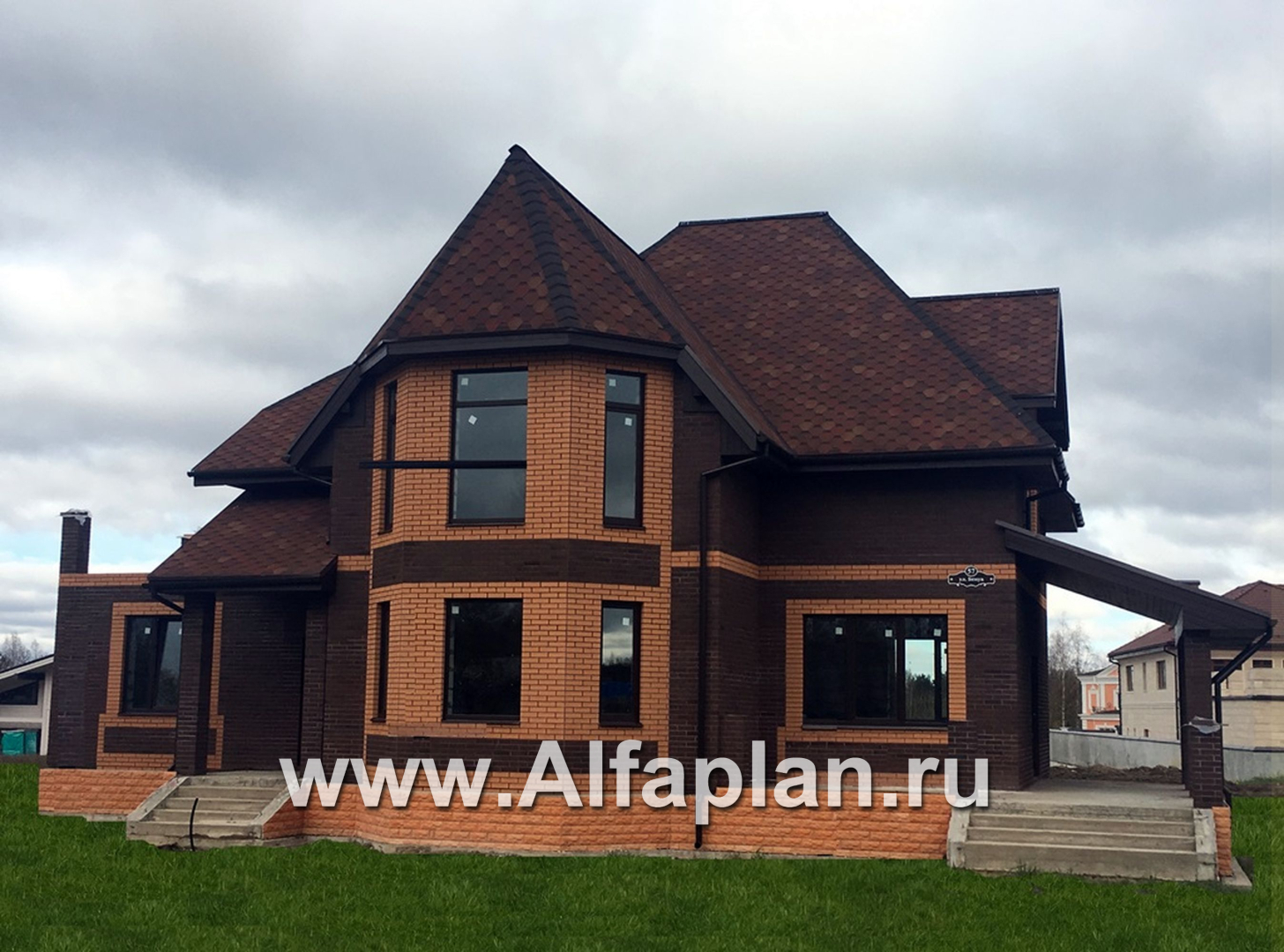

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

56.7 (толщиной 250 мм)  м3
Тип наружных стенгазобетон/кирпич альтернативно

104.8/95.0  м3
Тип внутренних стенкирпич/газобетон

30.7/30.5  м3
Тип перекрытиймонолитная ж/б плита

25.7  м3
Крышабитумная черепица

Тип кровлипо деревянным стропилам

287.3  м2
Наружная отделкалицевой кирпич

258.0  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

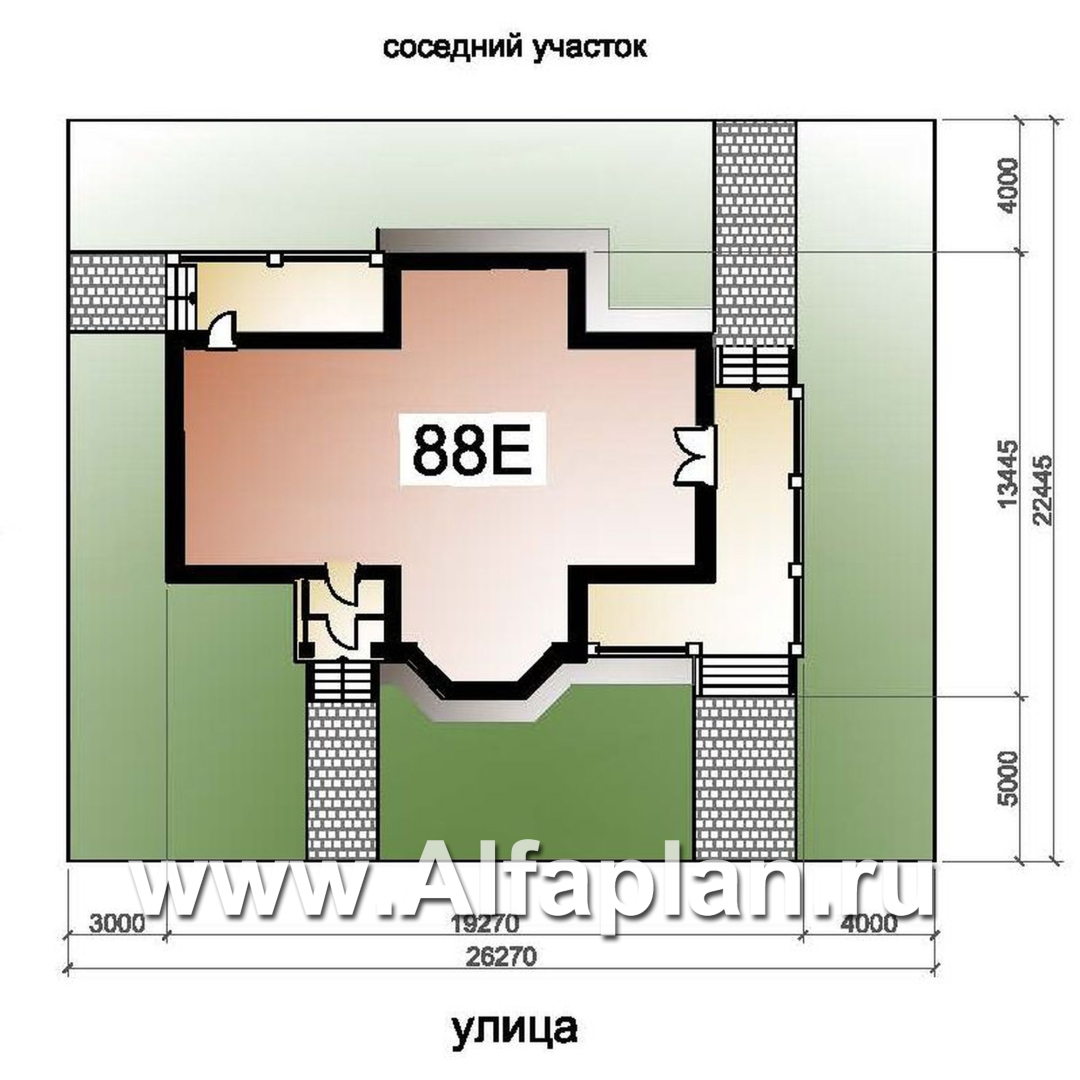

16.5х13.5  м
Высота домаот уровня пола первого этажа

9.85  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.19 м

Мощность котлас бойлером горячей воды

45квт
Расчетная электр. нагрузкас учетом электроплиты

17.85
Утеплительминеральная вата


В целом, дом выглядит очень красиво и уютно. В цветовой гамме отделочных материалов очень много мягких, пастельных тонов. Интересно сделаны углы дома, кровля, а также ограда открытой террасы второго этажа. Фундамент дома – монолитная ж/б плита. По проекту наружные стены коттеджа предусматривают альтернативное выполнение – возводить их можно как из газобетонных блоков, так и из кирпича. Так что в этом смысле коттедж 88Е можно отнести к категории «проекты домов из кирпича и из газобетона».

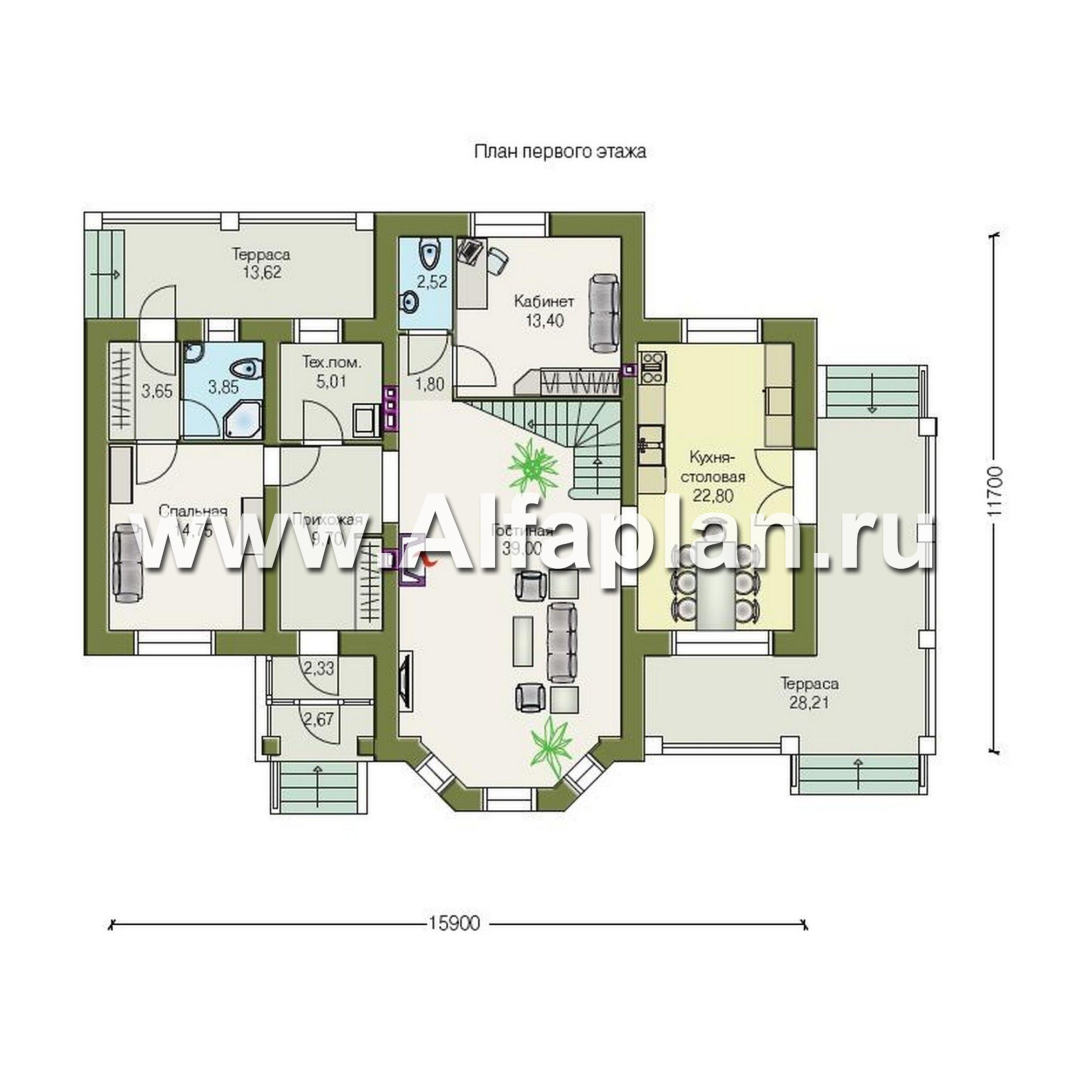

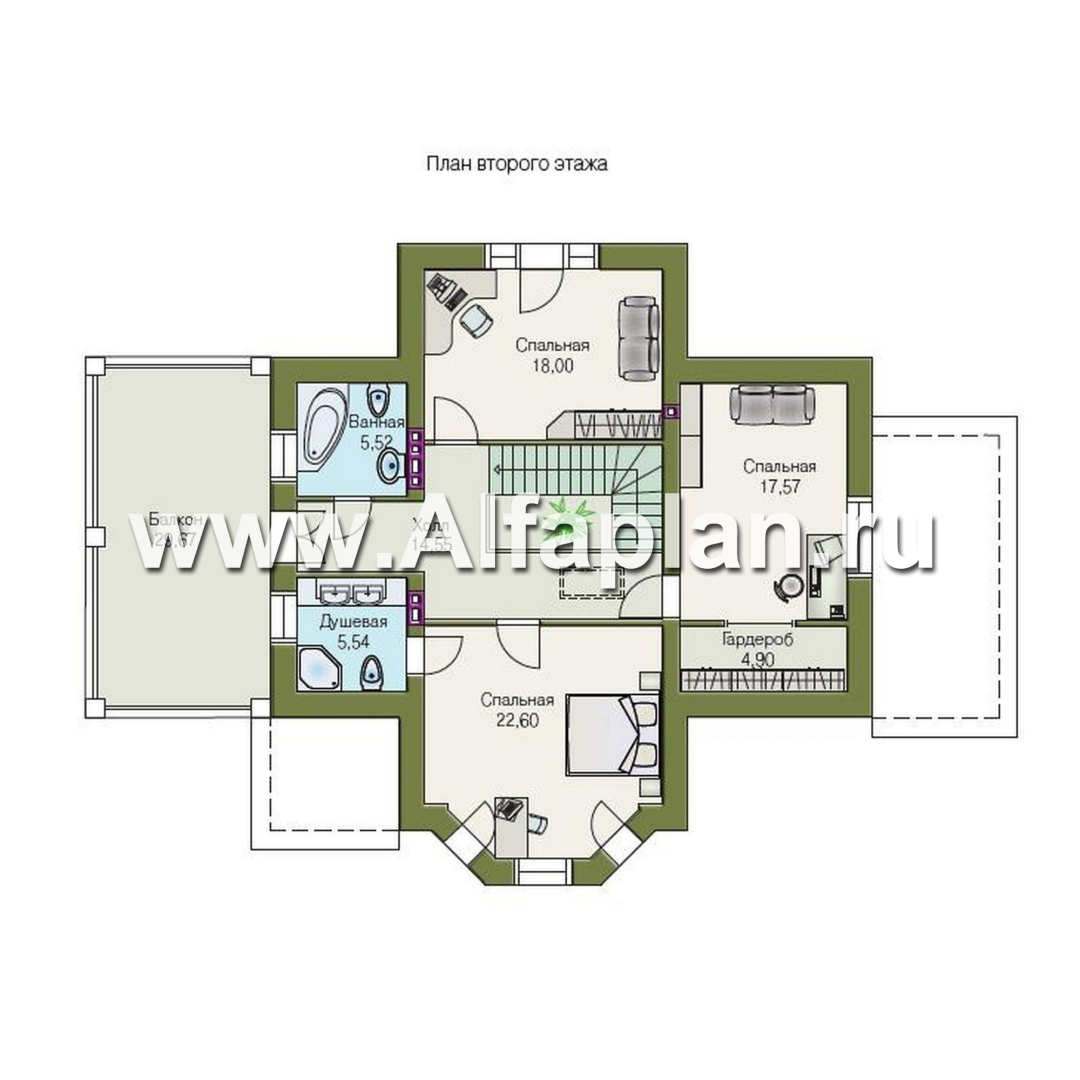

Проект этого дома отлично подойдет для  проживания  большой семьи. Комфортно и удобно будет каждому члену семьи от детей до их бабушек и дедушек. Для более старшего  поколения предусмотрена отдельная спальная комната на первом этаже. Это жилая комната, расположенная слева от входа. Комната  не просто удалена от прочих жилых помещений, а имеет свой отдельный выход  через террасу,  а также небольшую прихожую и душевую. Это практически  автономная часть дома. В остальном первый этаж традиционен для современного загородного жилья. Войдя в прихожую  через главный вход, направо можно пройти  в гостиную, прямо дверь ведет в техническое помещение и слева дверь в помещение  отдельной спальной комнаты. Техническое помещение одновременно служит и котельной и прачечной. В центре планировки расположены гостиная, кабинет и небольшой санузел, справа - кухня-столовая. Трехгранный эркер, камин, красивая деревянная лестница с окном второго света формируют уютный интерьер гостиной. Из большой  по площади кухни-столовой можно выйти на просторную, частично крытую террасу. На втором этаже расположены три спальни и две ванные комната, одна из них объединена  с большей по площади спальной комнатой. Дополняет планировку второго этажа  прекрасная широкая  терраса, на которую можно свободно пройти из холла. Это отличное место отдыха, откуда особенно хорошо обозревать живописные окрестности. Высота первого этажа дома – 3.0 м, второй этаж полумансардный высотой 2.85 м, уклон потолка начинается на высоте 1.9 м от пола. Проект имеет варианты — коттедж 88А и 88В, это дома меньшей площади, но созданные по  аналогичной планировочной основе. Так же данным проектом предусмотрено зеркальное изображение строения. Это значительно облегчит работу по выбору места на вашем участке под строительство коттеджа.

Помните, что в общем каталоге вы можете увидеть как вариации на уже увиденные вами проекты, так и проекты домов, выполненных по совершенно разным образцам.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Анна из города Воронеж написал(а) 26.02.2013:

Добрый день, проект просто сказка все то что нужно, подскажите кто нибудь построил, и возможно посмотреть? (хоть издалека)))))))))))

Анна, здравствуйте. Благодарим за такую хорошую оценку нашего проекта.
Готовый проект, к сожалею, имеет такую специфику, что после его приобретения мы теряем обратную связь с заказчиком и практически не имеем возможности отслеживать судьбу наших проектов.

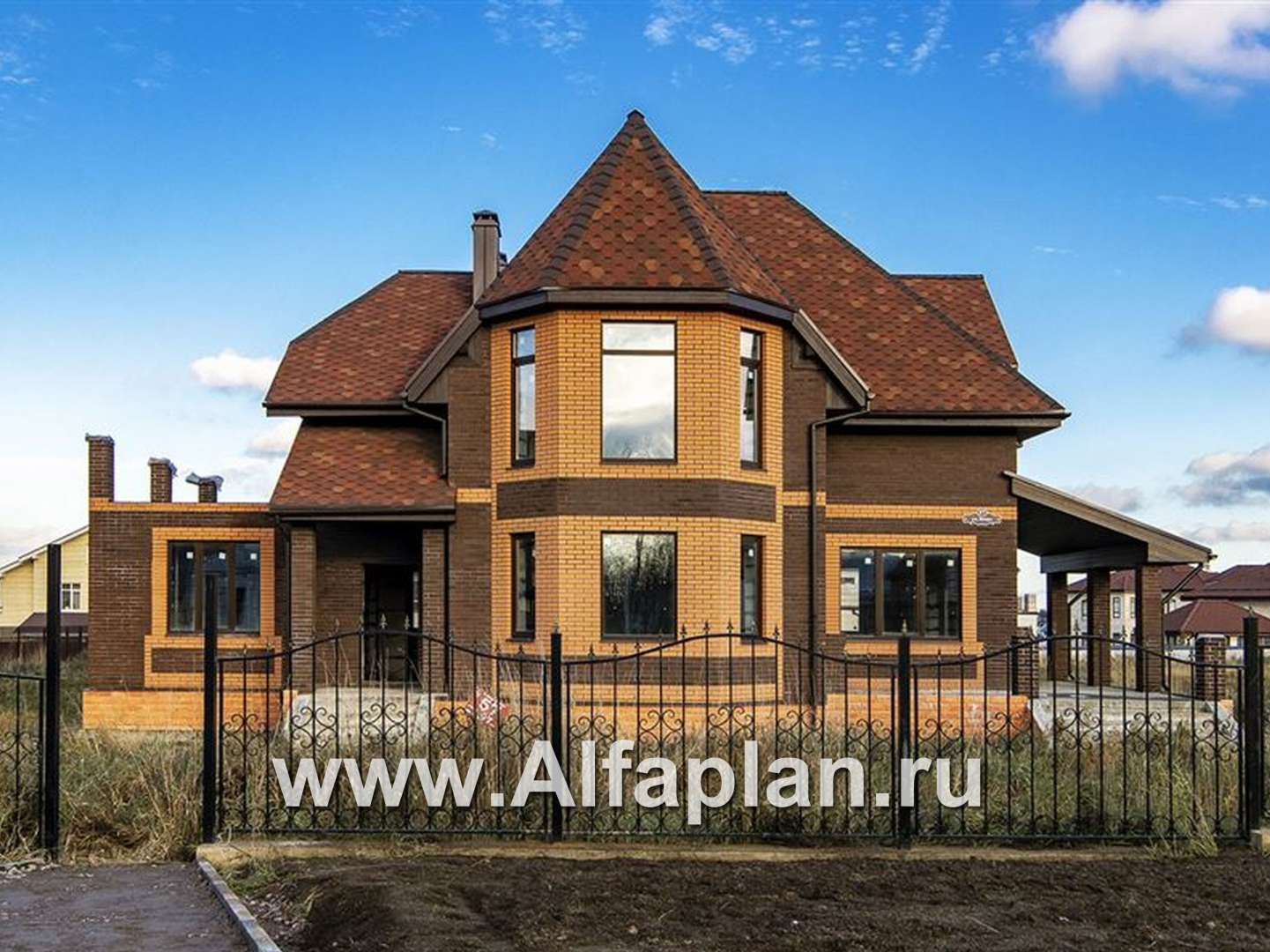

Все фотографии, которыми мы располагаем размещены на сайте в Фотогалерея.

Сергей из города Москва написал(а) 03.12.2012:

Людмила, здравствуйте. Собираюсь приобретать проект и строить аналогичный дом. Хотелось бы посмотреть дом в натуре. Готов подъехать в любое удобное для Вас время. Мой телефон (916) 147-28-38.

Сергей из города Москва написал(а) 24.10.2012:
Людмила, здравствуйте. Хотел посмотреть Ваш дом, который строите в Трудовой. Как его найти с Дмитровского шоссе?
