388A"Клио" - классический коттедж с красивым эркером

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
206.90190.40110.56
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40500
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.55000
52500
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.82693

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

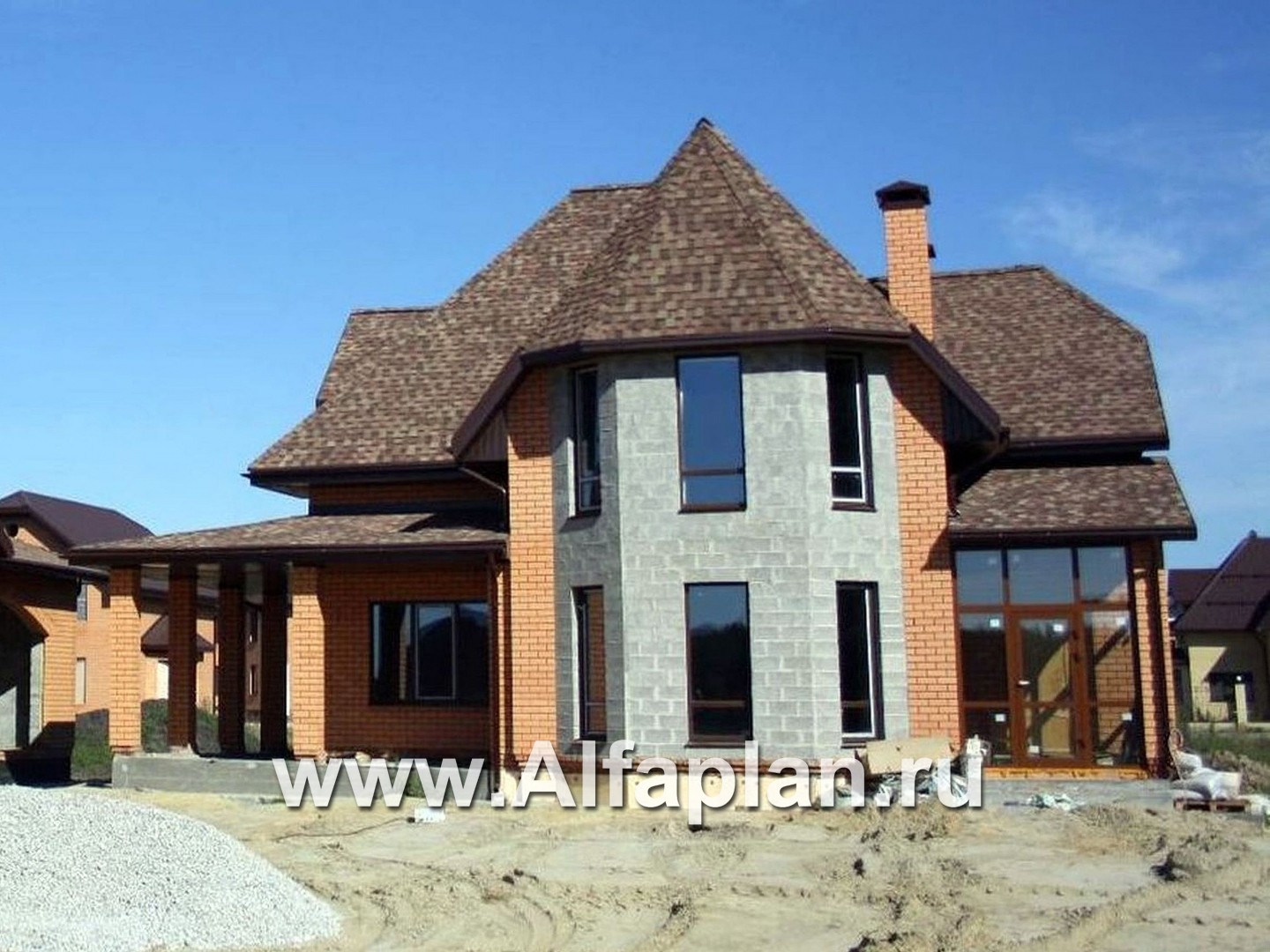

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич или газобетон (альтернативно)

Тип внутренних стенкирпич/газобетон

Тип перекрытиймонолитные ж/б над перевым этажом, подшивка по деревянным стропилам над вторым

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, штукатурка

Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

12.7х13.5  м
Высота домаот уровня пола первого этажа

9.85  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

45 кВт
Расчетная электр. нагрузкас учетом электроплиты

17.4 кВт
Утеплительминеральная вата

Окна


Довольно оригинальный и красивый домик непременно понравится каждому. Вход расположен с правой стороны, затем идет прихожая, а потом холл. Также есть техническое помещение в этой части дома. В тыльной части дома расположен кабинет и маленький санузел. Огромная гостиная оборудована камином, лестница на второй этаж находится прямо в ней. В левой части дома кухня и столовая, из которой есть выход на остекленную веранду. Здесь можно проводить время круглый год, комната довольно просторная и с легкостью вместит гостей. С веранды есть выход на маленькую крытую террасу, а из нее во двор.

Поднявшись по лестнице, вы попадаете в просторный холл на втором этаже. Здесь есть три больших спальни, ванная комната и душевая. В спальне, расположенной в левой стороне дома., оборудована гардеробная комната. Другая спальня, расположенная со стороны фасада дома, оборудована панорамными окнами, а сама комната спроектирована в виде полукруга, впрочем, как и гостиная на первом этаже.

Сегодня модно и удобно иметь дом с пристроенным гаражом для машины. Но если у вас нет автомобиля или вы хотите построить гараж отдельно, то такой вариант отлично подойдет. Особенно, если у вас большая семья.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Роман написал(а) 29.10.2017:

Вопрос по проекту 388A . Подскажите пожалуйста какова площадь крыши?

Роман, здравствуйте.

площадь кровли - 307.6 м2. Стропильная конструкция универсальная, что позволяет применять битумную и натуральную черепицу.
Алексей написал(а) 19.04.2017:

Вопрос по проекту 388A Если не затруднит, просьба сообщить каким образом решено остекление веранды? Какой вид стекол раздвижные или распашные, а также каким материалом зашито пространство под окнами? Кладка в полкирпича или панели, если панели то какие? Заранее спасибо за ответ.

Алексей, здравствуйте.

Стенки веранды ( цокольная часть) из пустотелого кирпича М100 на растворе М75 высотой 0.5 м., шириной 250 мм. В проекте есть ведомость заполнения оконных проемов, показаны размеры, расстекловка, схема открывания. Вы можете заказать и другое остекление, в том числе раздвижное.
