45A 3D

«Баттерфляй» - коттедж для углового участка

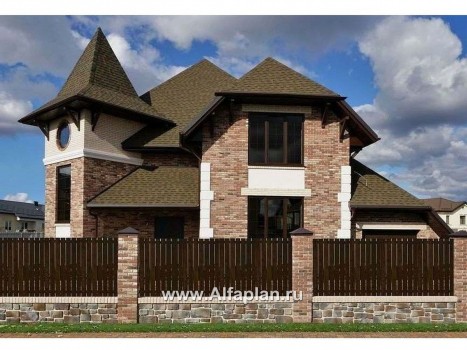

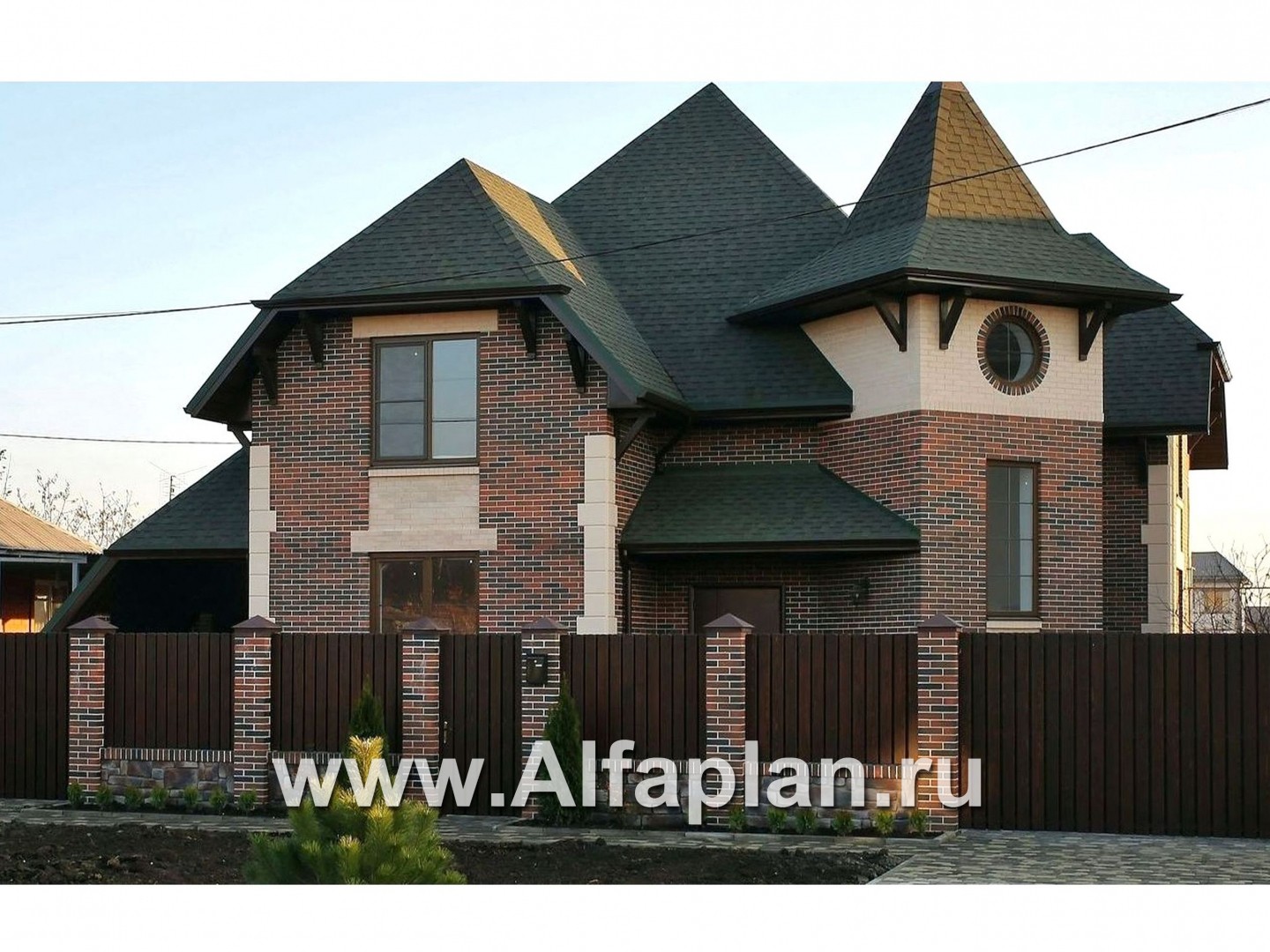

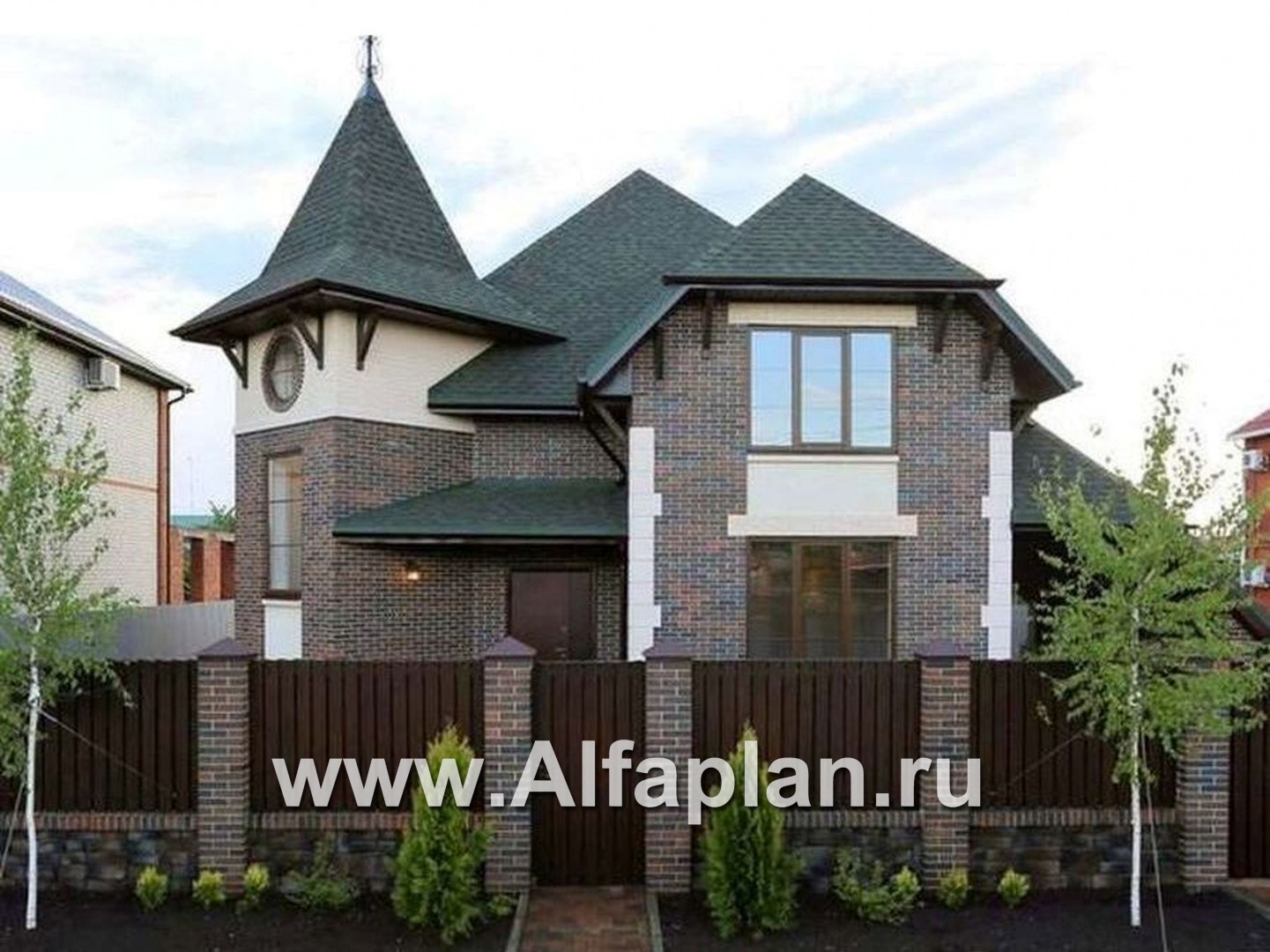

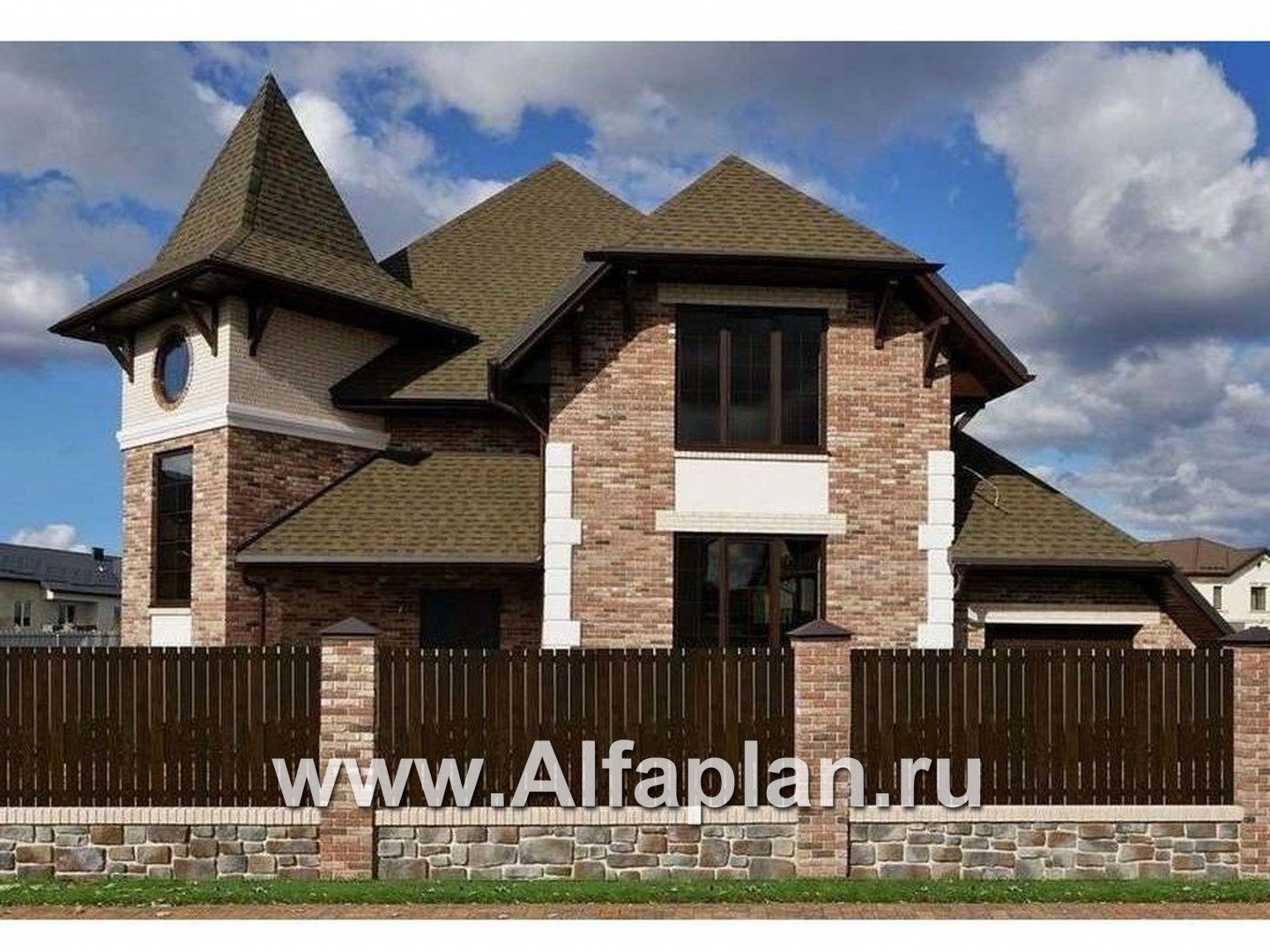

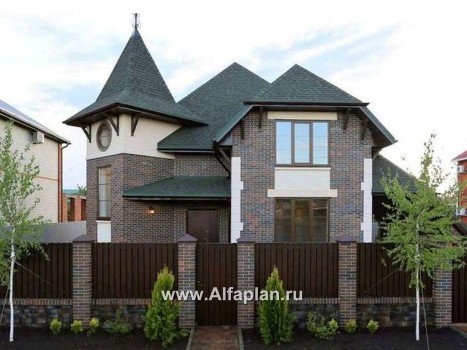

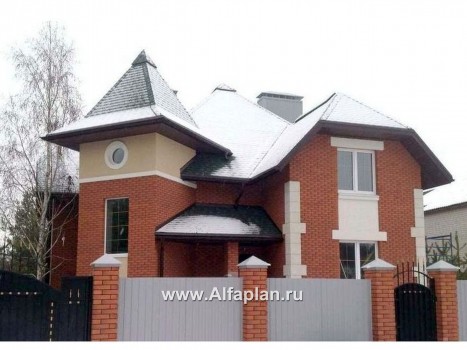

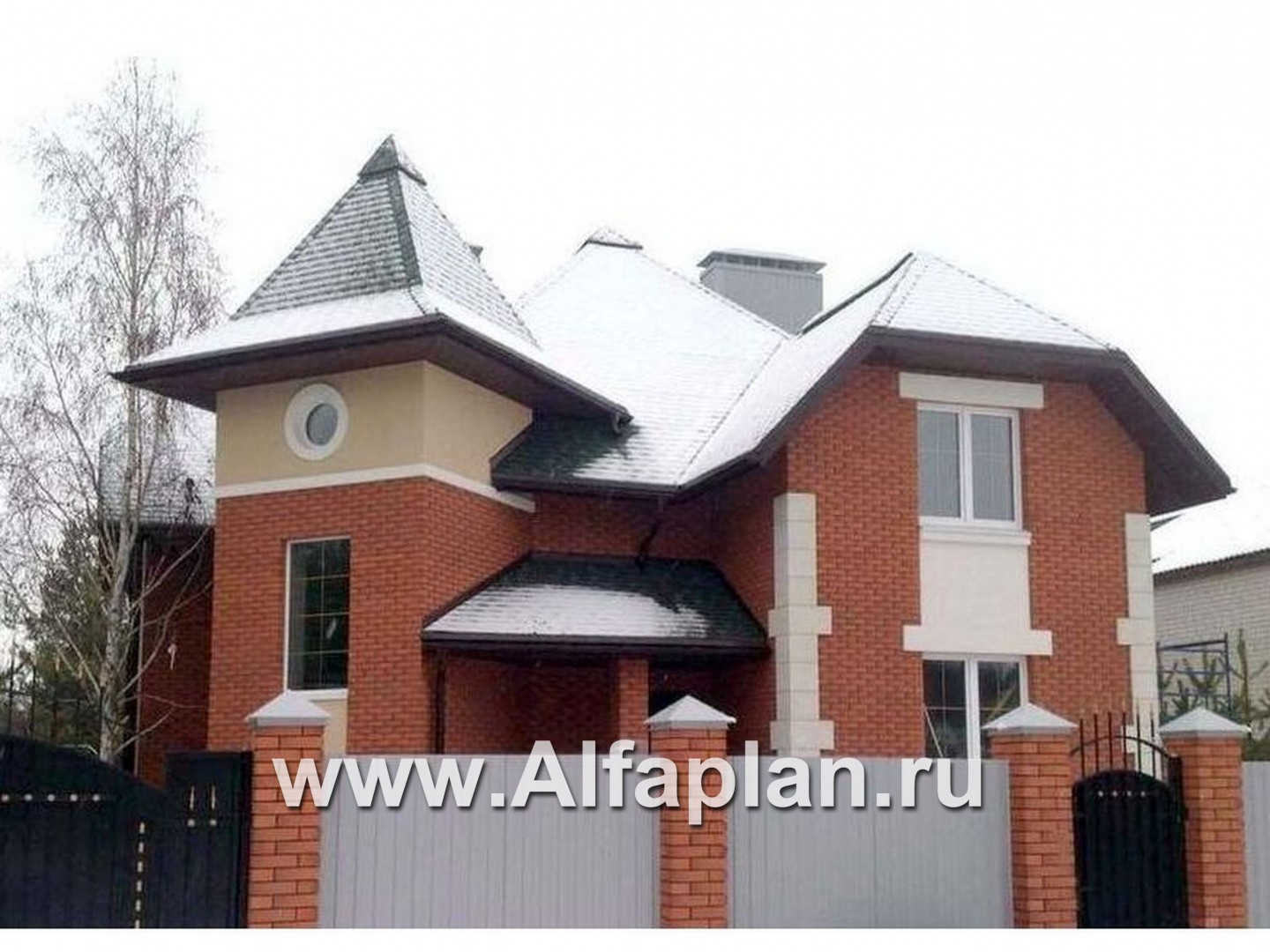

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
204.50185.7396.1
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

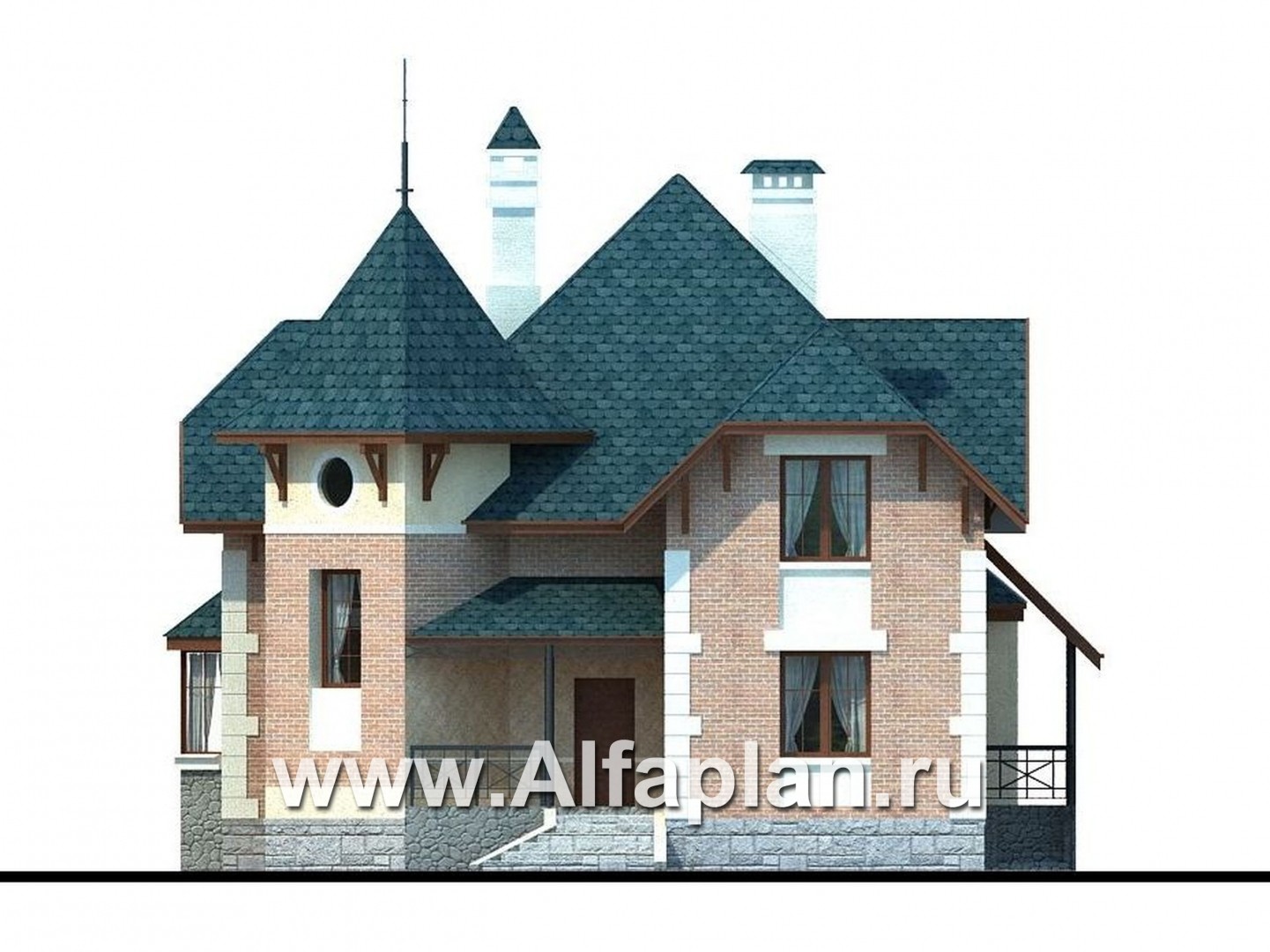

Вид спереди
Вид спереди

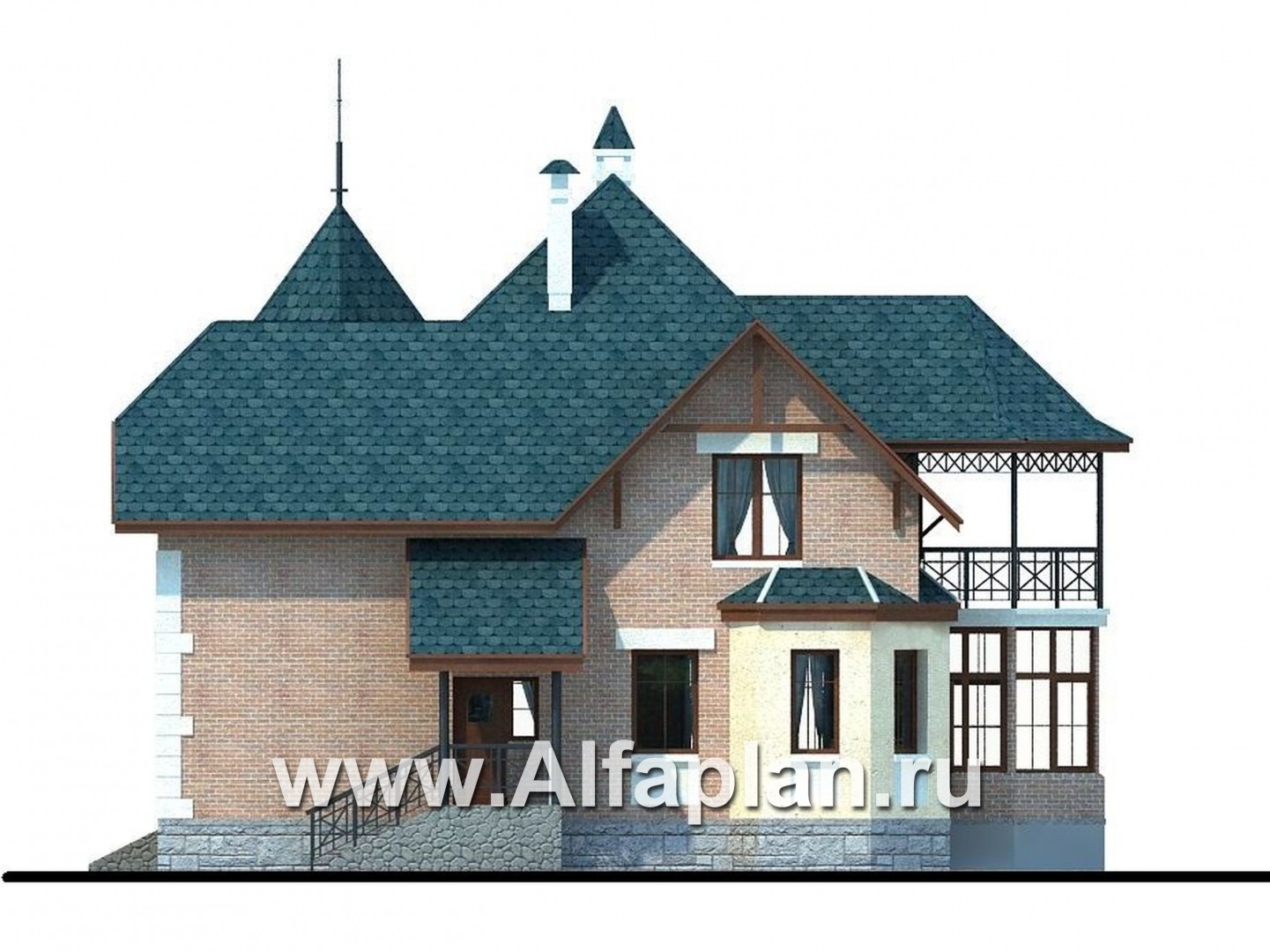

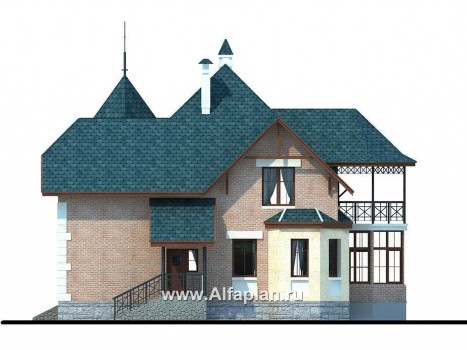

Вид справа
Вид справа

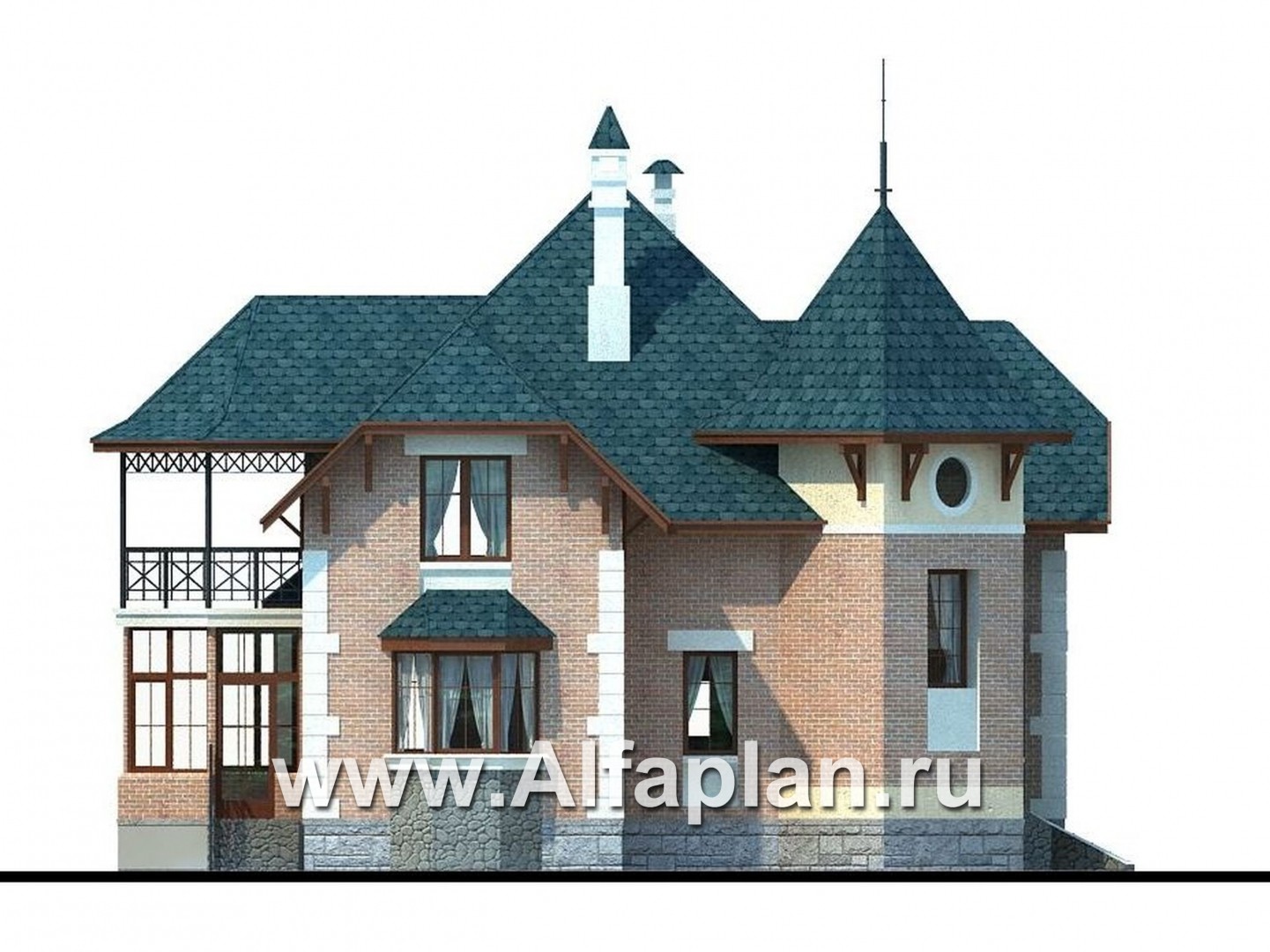

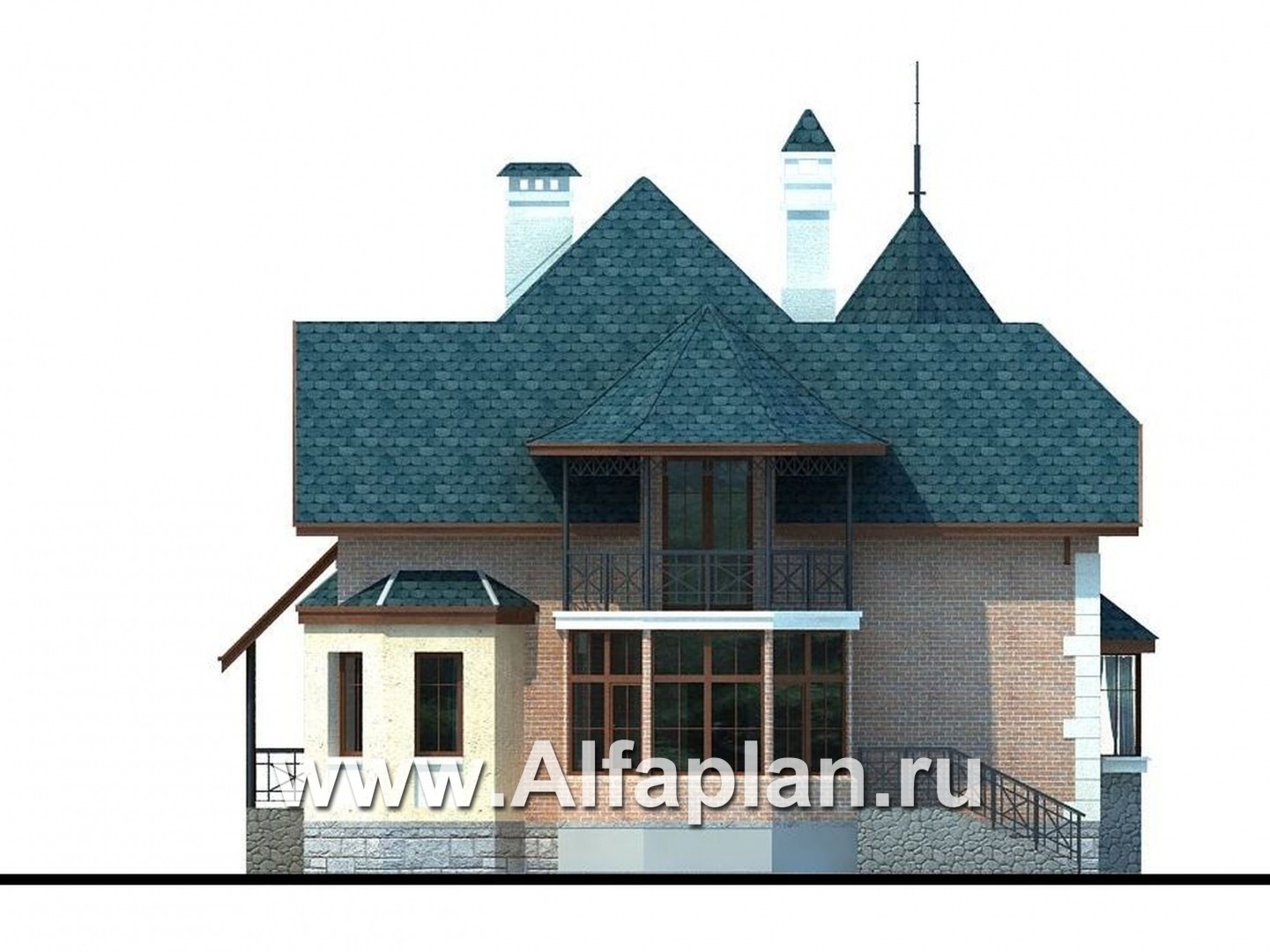

Вид сзади
Вид сзади

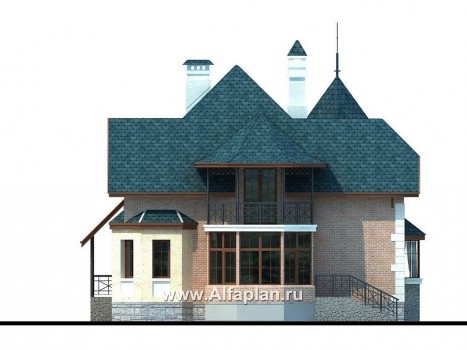

Вид слева
Вид слева

Дополнительные изображения к проекту:

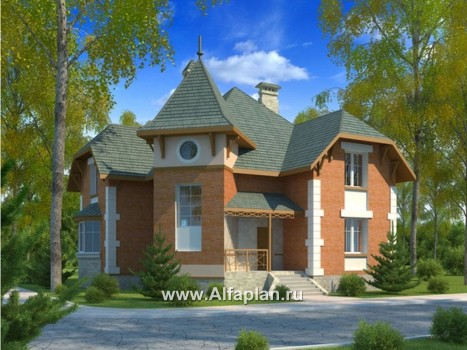

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

84.52 ( с учетом монолитного цоколя)  м3
Тип наружных стенкерамический кирпич

93.0  м3
Тип внутренних стенкерамический кирпич

22.0  м3
Тип перекрытийпо деревянным балкам

17.5  м3
Крышамансардная

Тип кровлибитумная черепица

264.5  м2
Наружная отделкалицевой кирпич, штукатурка

244  м2
Наружная отделка цоколяискусственный камень, штукатурка

Высота домаот пола 1-го этажа

10.535  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.975  м
Высота мансардного скоса2.2

Мощность котлаот пола 1-го этажа

40 квт
Утеплительминеральная вата

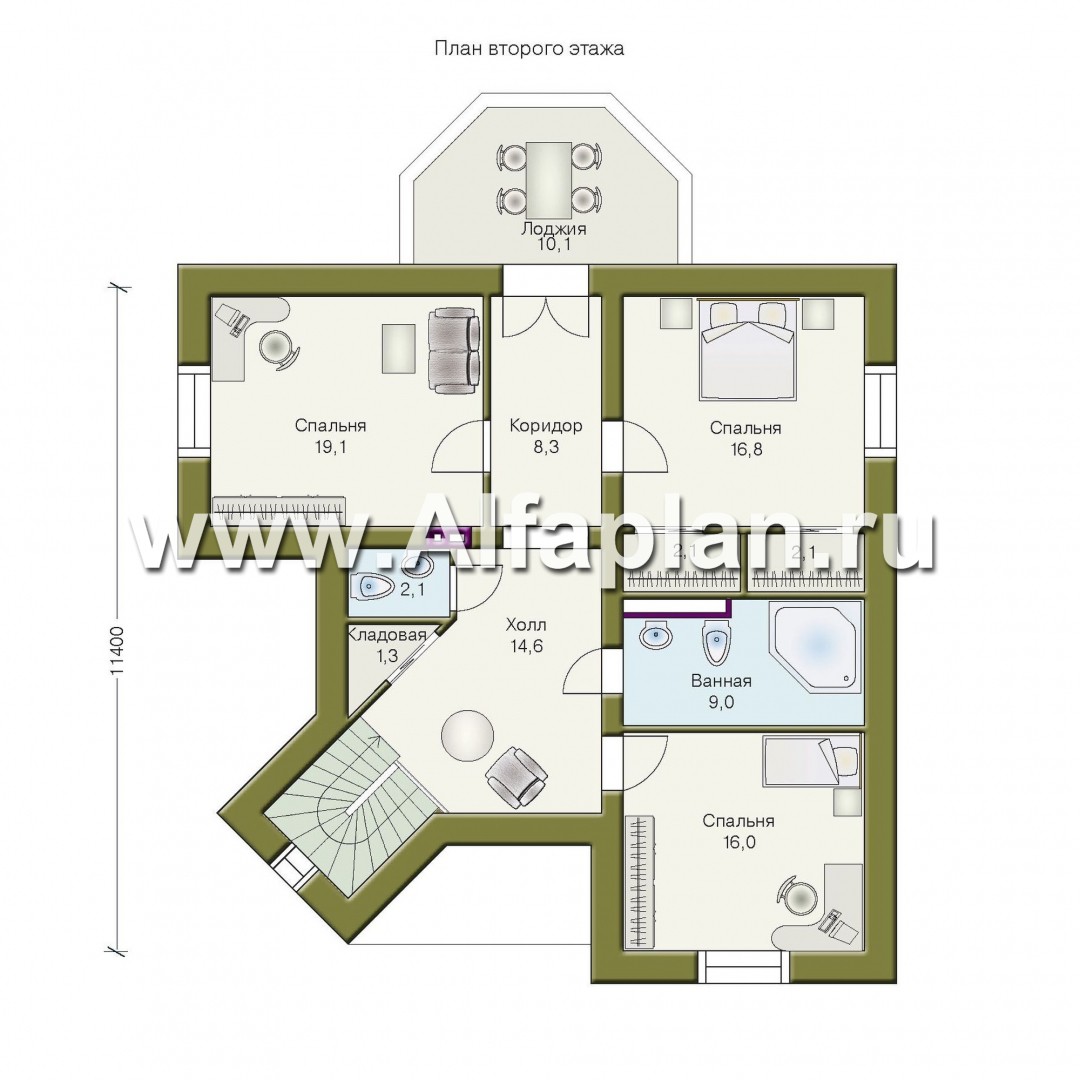

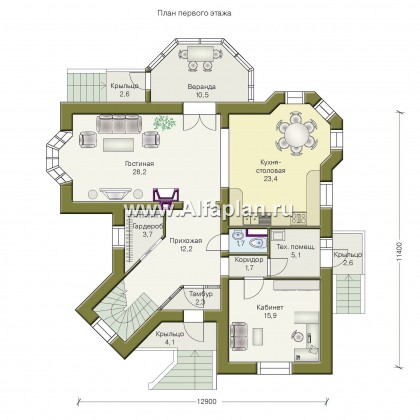

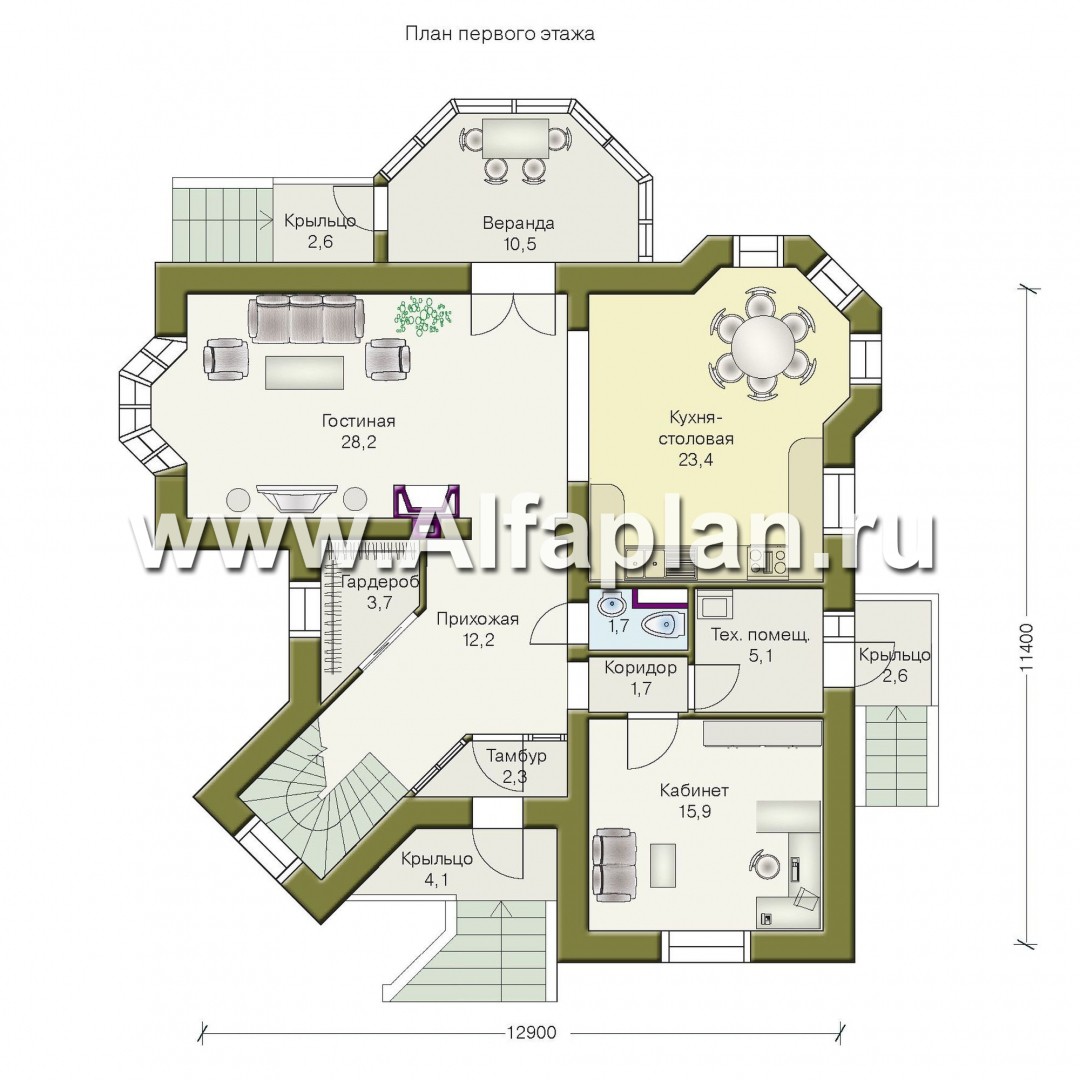

Двухэтажный дом с выстроенным по диагонали планировочным решением. Характер фасадов дома формируется выдвинутой на угол лестницей и разнообразной по материалам и фактуре отделкой фасада. Проектом предложена удобная и просторная планировка. На первом этаже из прихожей можно попасть в любые помещения первого этажа или на лестницу. Рядом с прихожей выделено помещение для гардеробной. Большая часть первого этажа - единое пространство, включающее в себя кухню-столовую и гостиную. Из гостиной напрямую можно попасть через распашную дверь непосредственно в остекленную веранду. На первом этаже также располагается кабинет (или гостевая комната) и техническое помещение. На втором этаже находятся три изолированных спальных, туалет и большая ванная комната. Из холла можно выйти на просторную лоджию, расположенную над верандой.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Наталья написал(а) 19.11.2011:
не хватает гаражей и цоколя. А в целом хорош.
