Вернуться"Петит" - двухэтажный загородный дом с просторной мансардой (проект коттеджа 36E 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

"Петит" - двухэтажный загородный дом с просторной мансардой

Просмотреть зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
173.00155.1588.64
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
59.34232.37
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500
Дополнительная копия проекта3500

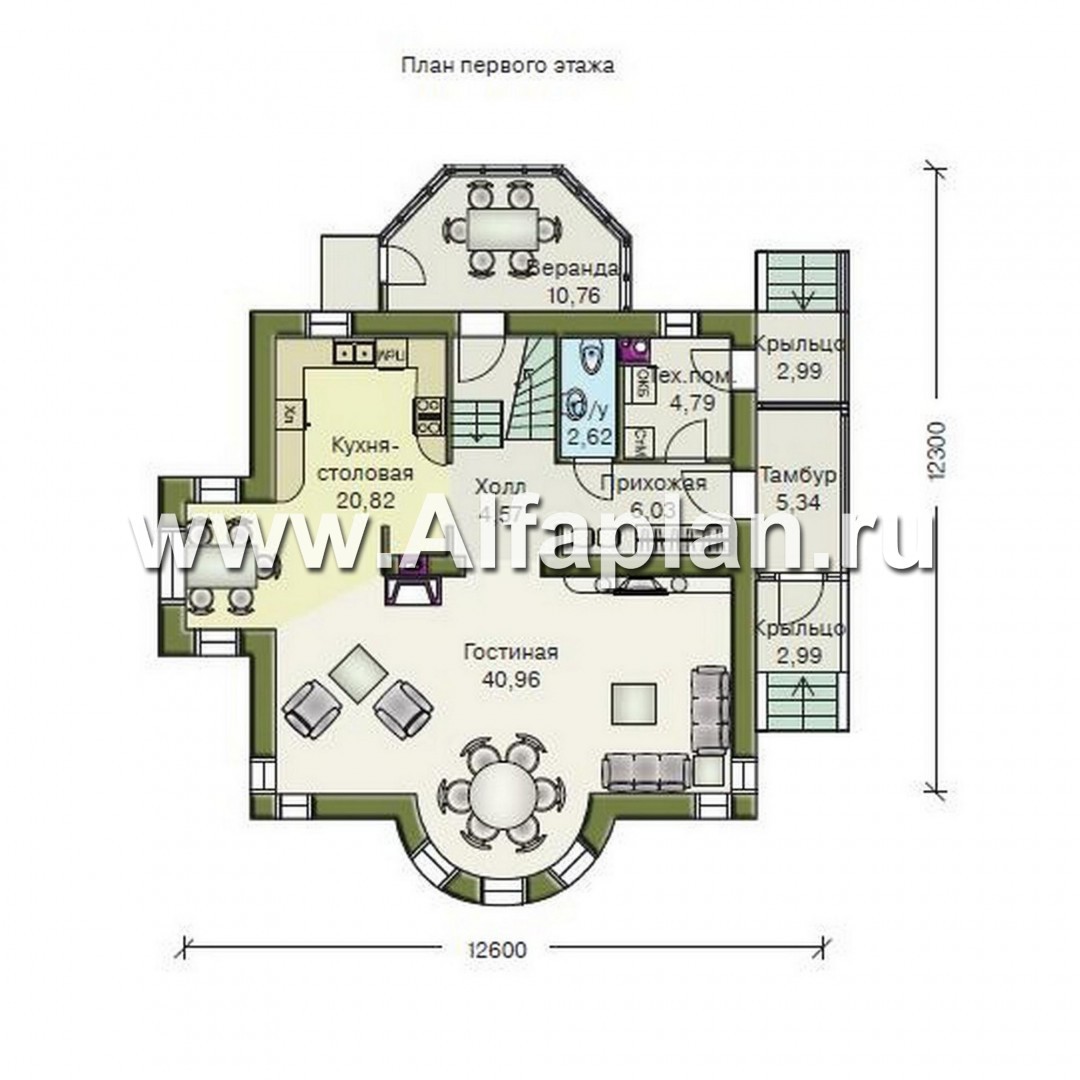

План 1

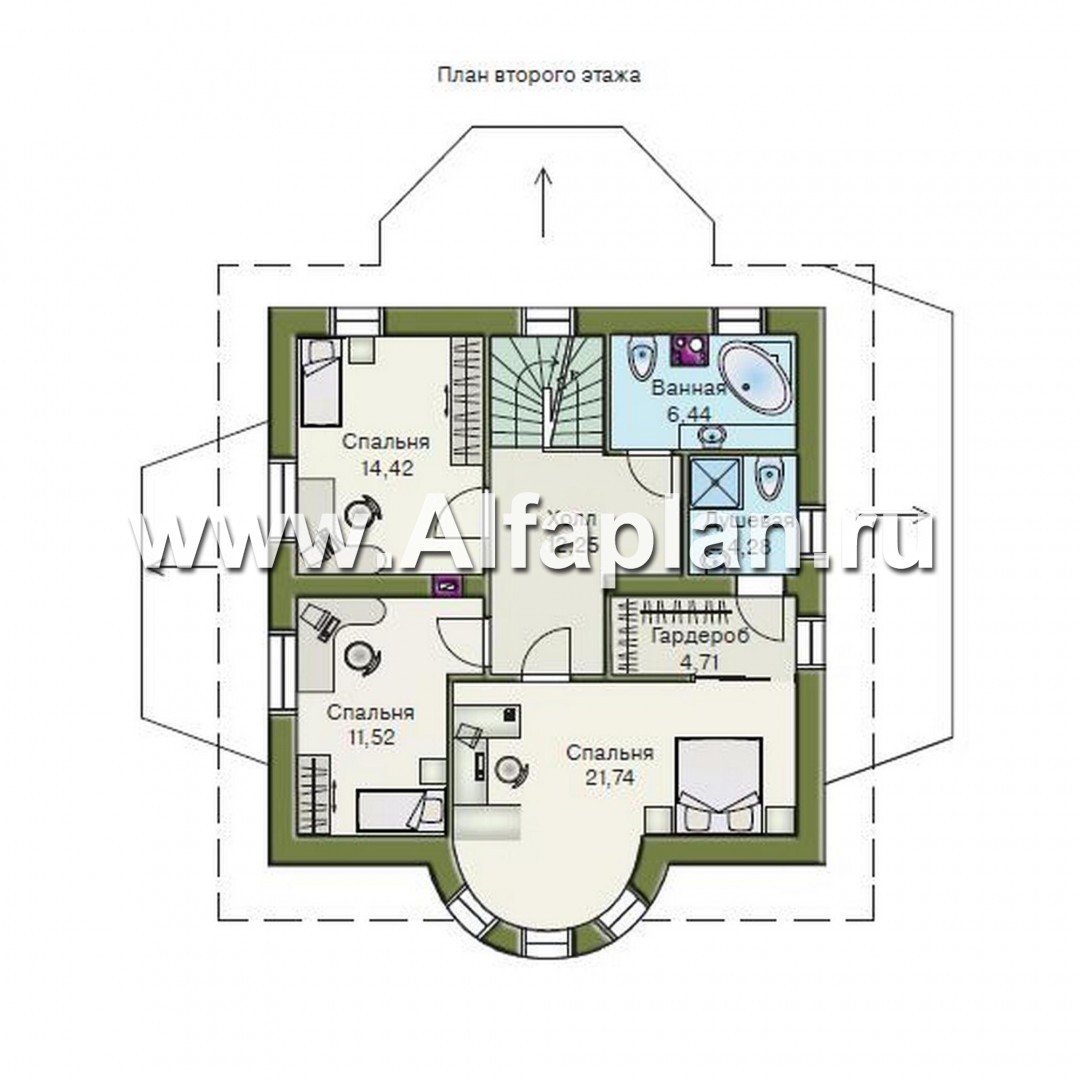

План 2
План 3
План 4
План цокольного этажа

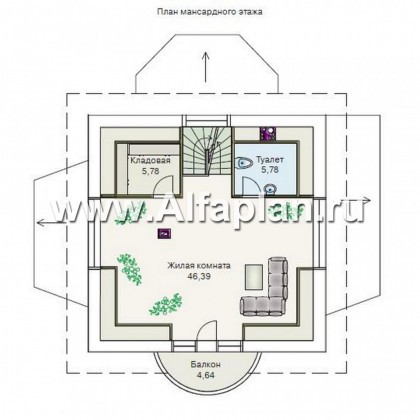

План мансардного этажа

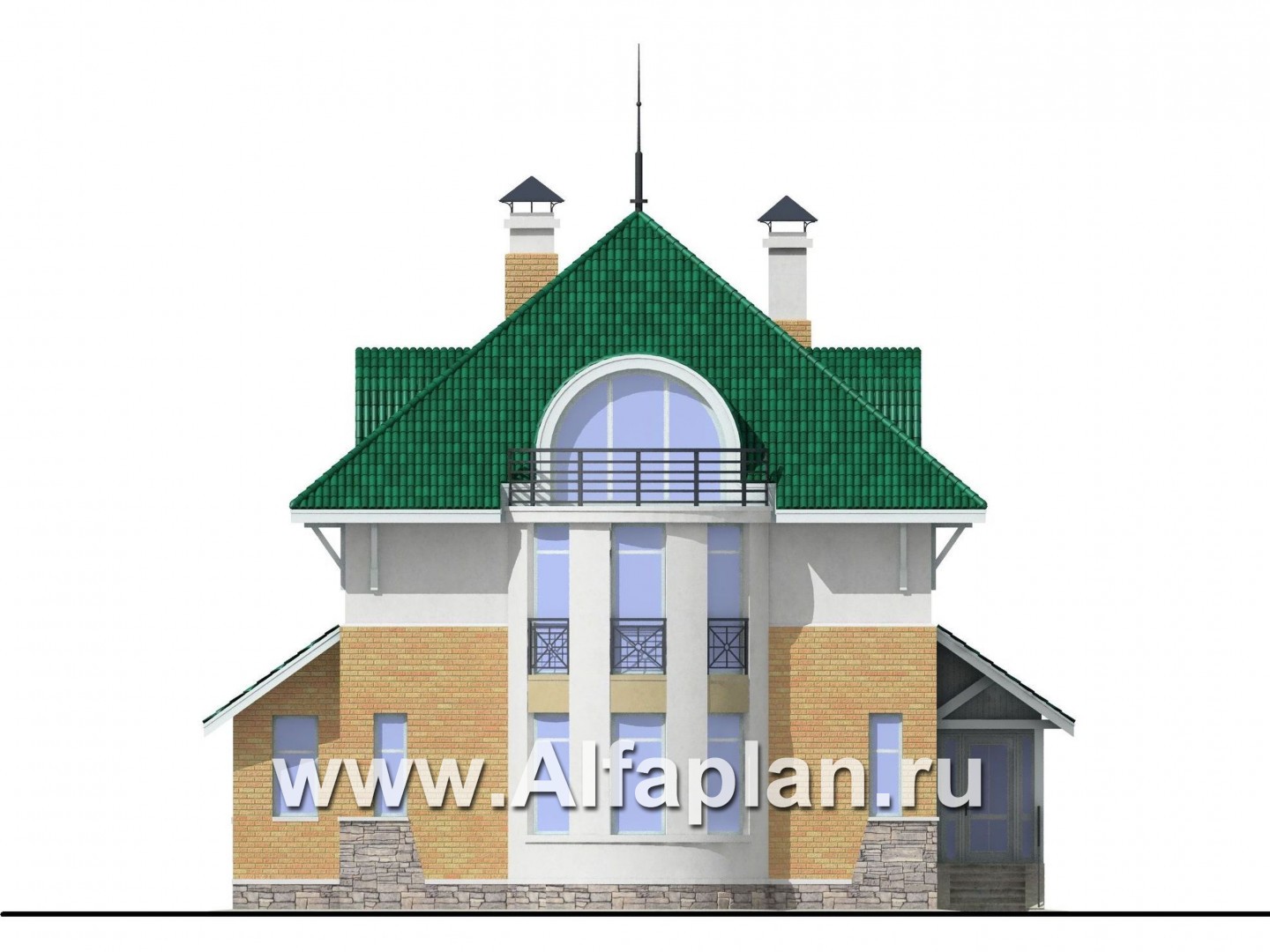

Вид спереди
Вид спереди

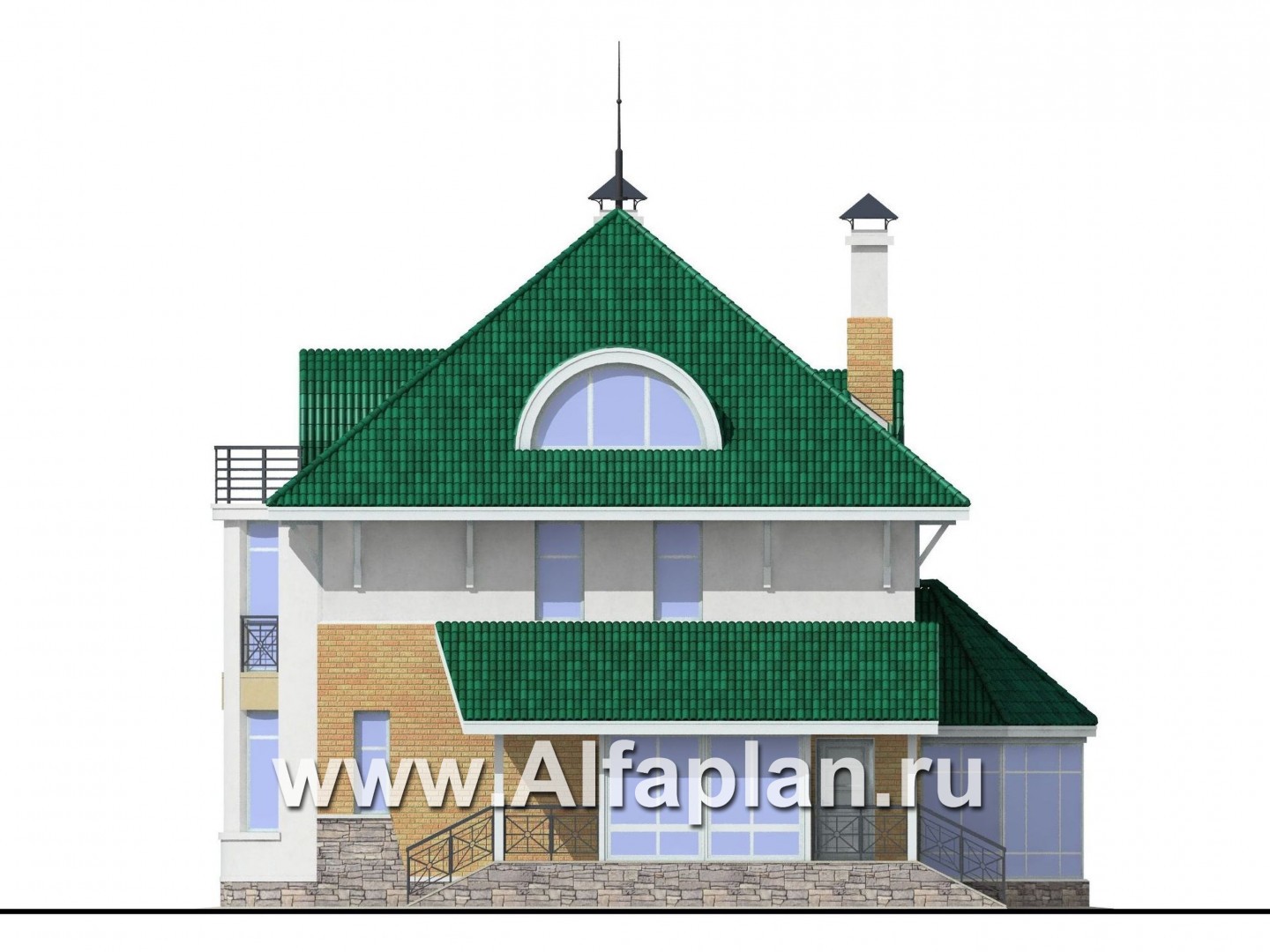

Вид справа
Вид справа

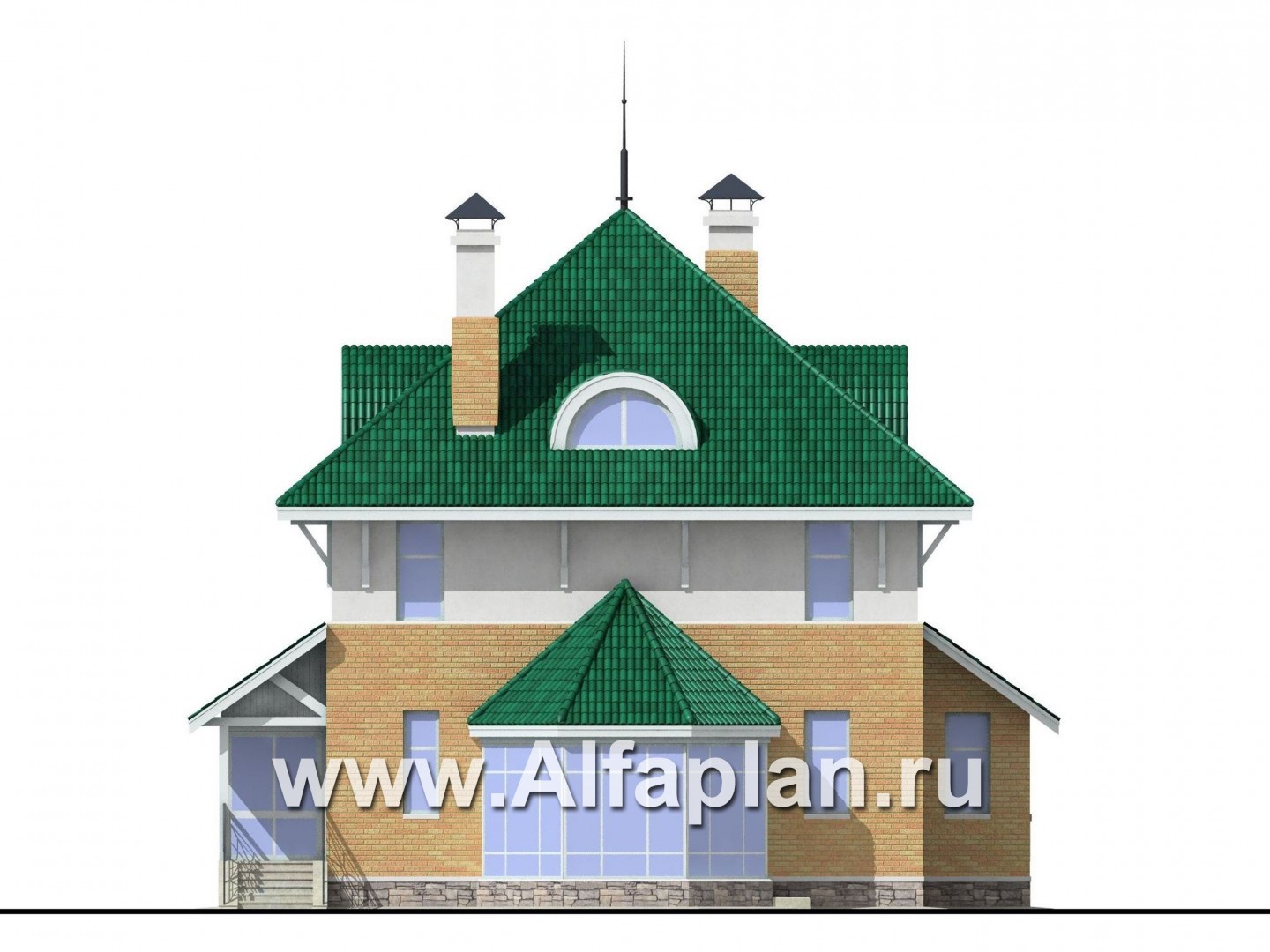

Вид сзади
Вид сзади

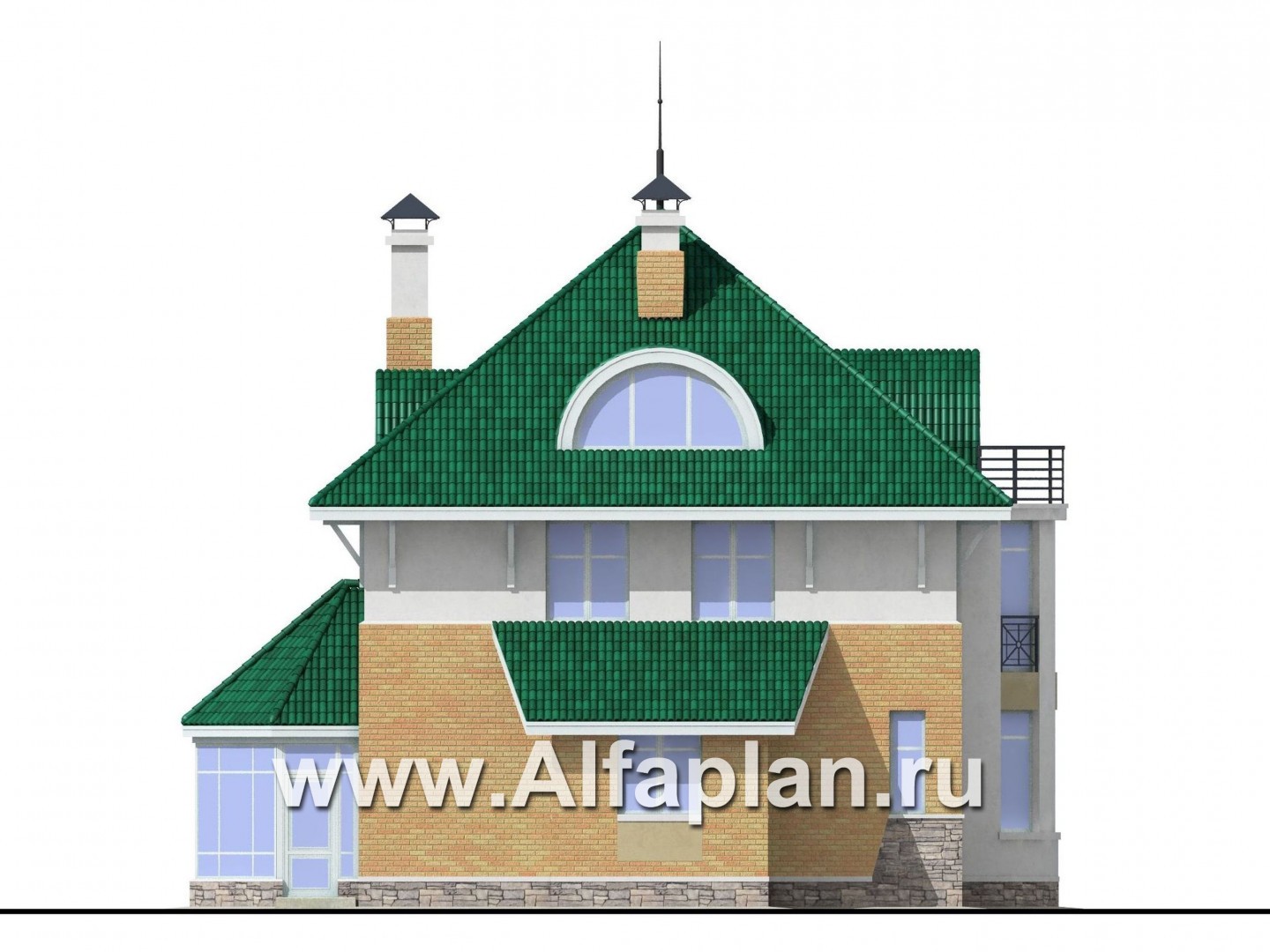

Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита
57.0 +7.3  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)
88.0/89.2 +8.8  м3
Тип внутренних стенгазобетонные блоки или кирпич (альтернативно)
15.5/15.7  м3
Тип перекрытийпо деревянным балкам
Крышастропильная конструкция
Тип кровлиметаллочерепица
240  м2
Наружная отделкалицевой кирпич, штукатурка
153.3  м2
Наружная отделка цоколяискусственный камень
Количество этажей3
Верхний этаж - мансардный
Высота домаот пола 1-го этажа
11.065  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
3.0  м
Высота мансардного скосавысота мансарды 2.5 м
Мощность котлас бойлером горячей воды
50 квт
Расчетная электр. нагрузкас учетом электроплиты
14.0 кВА
Утеплительминеральная вата
Показать описание

Архитектурно-планировочной изюминкой этого загородного дома является мансарда,  в которой находится просторная комната с полукруглыми  арочными  окнами, выходящими на  четыре стороны. Здесь может быть размещена студия, комната для хобби или спальня.  Также предусмотрен выход на балкон мансардного этажа. Фундаментрм дому служит монолитная ж/б плита. Наружные стены могут быть выполнены в соответствии с проектом или из газобетонных блоков, или из кирпича. Следовательно, данный коттедж 36Е входит сразу в две категории: «проекты домов из кирпича» и «проекты домов из газобетона». В целом дом имеет достаточно большую площадь, но 3 этажа обеспечивают компактность плана и позволяют расположить дом на участке так, чтобы было много свободного места для активного отдыха. В отделке наружных стен  подобран   облицовочный  кирпич   теплого  песочного  цвета.  Полукруглый эркер и верхняя часть наружных стен выполнены в одном,  более  светлом по сравнению с нижней частью, цвете, что придает  дому своеобразную нарядность и свежесть. Этот  загородный дом позволяет проживать  со всеми  удобствами семье из 3-5 человек.

По проекту в  коттедже  имеется три входа: через прихожую, тех.помещение и веранду.  Пройдя через прихожую в холл, можно спуститься по лестнице в застекленную веранду, из которой  предусмотрен третий вход в дом. На  первом этаже традиционно расположены помещения дневного пребывания семьи: гостиная, кухня-столовая, веранда. Планировка решена таким образом, что помещения образуют единое пространство без перегородок и дверей. В центре помещения  находится камин. Гостиная хорошо освещена  высокими вертикальными окнами эркера, в полукруглое  пространство которого удачно вписывается  овальный стол.  На втором этаже - спальная зона дома. Здесь расположены три спальни и две ванные комнаты. Одна из спален решена с повышенным уровнем комфорта, она имеет не только свою гардеробную, но и ванную комнату.

Наличие зеркального варианта позволит облегчить посадку дома на участок.

Проект дома под номером 36Е очень интересен и своей стилистикой, и планировкой, но если что-то при ознакомлении с ним вас не устроило, - смотрите общий каталог домов сайта  alfaplan.ru. Здесь вас ждут самые разные проекты коттеджей, среди которых вы непременно отыщите свой вариант!

Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку, сохраните у себя на компьютере, или откройте файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле.

Версия для печати / сохранить на компьютере / посмотреть с высоким качеством

При нажатии на кнопку загрузится файл формата *.pdf. Для перехода из этого файла к просмотру проекта на сайте кликнете в любое место на картинке дома

Зеркальные изображения
План 1 (зеркальный)
План 2 (зеркальный)
План 3 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Лина из города Москва написал(а) 21.02.2013:

Очень красивый и функциональный проект! Подскажите, пожалуйста, высоту самой нижней точки в мансарде от пола до потолка. И возможно ли в туалете в мансарде установить душевую кабину или ванну?

Лина, здравствуйте.
Кровля в этом проекте начинается от пола. По проекту предусмотрены перегородки высотой 1.1 м. Поставить душевую кабину в санузле не позволит высота.

михаил из города Ижевск написал(а) 20.02.2012:

Очень интересный проект ! Какие высоты этажей и всего дома в целом ?

Михаил, здравствуйте.
В этом проекте высота 1-го и 2-го этаже по 3.0 м., высота мансардног этаже 2.5 м. Высота дома от пола 1-го этажа 11.065 м

Мария написал(а) 07.06.2011:

возможно ли исполнение этого проекта в керамоблоках?

Возможно использование газобетонных, пенобетонных и керамзитобетонных блоков.

В рабочей документации заложен газобетон толщиной 375 мм, объемным весом 500кг/м3.
