36BC"Петит Плюс" - коттедж с цокольным этажом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
172.50155.32 (с цокольным эт.236.31)123.45
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
253.5080.99
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40900
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.54400
51900
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше
Перекрытия над 1-ым этажом - монолитная ж/б плита5000

4.89819

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

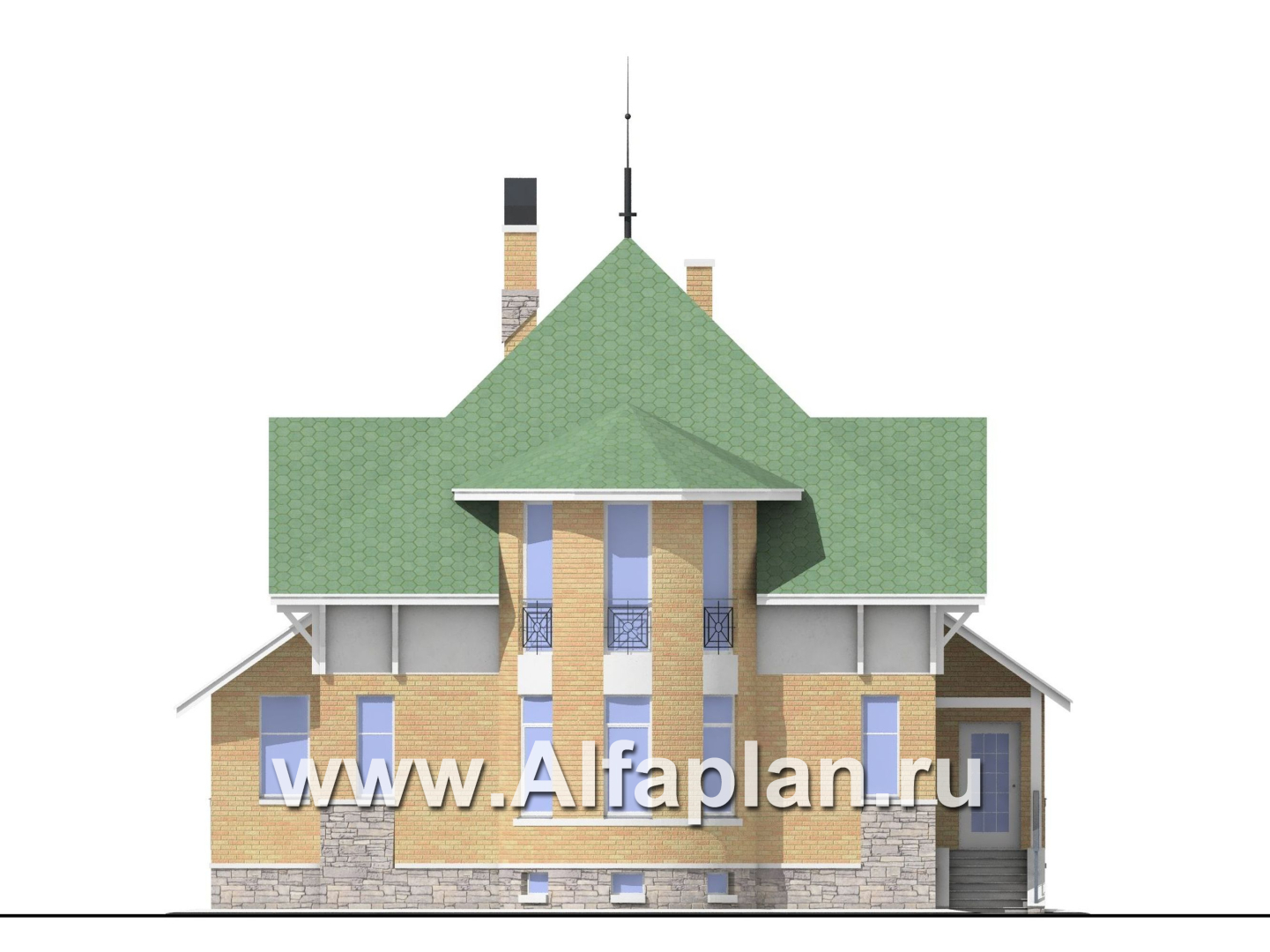

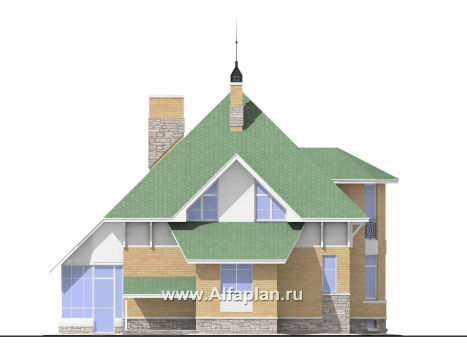

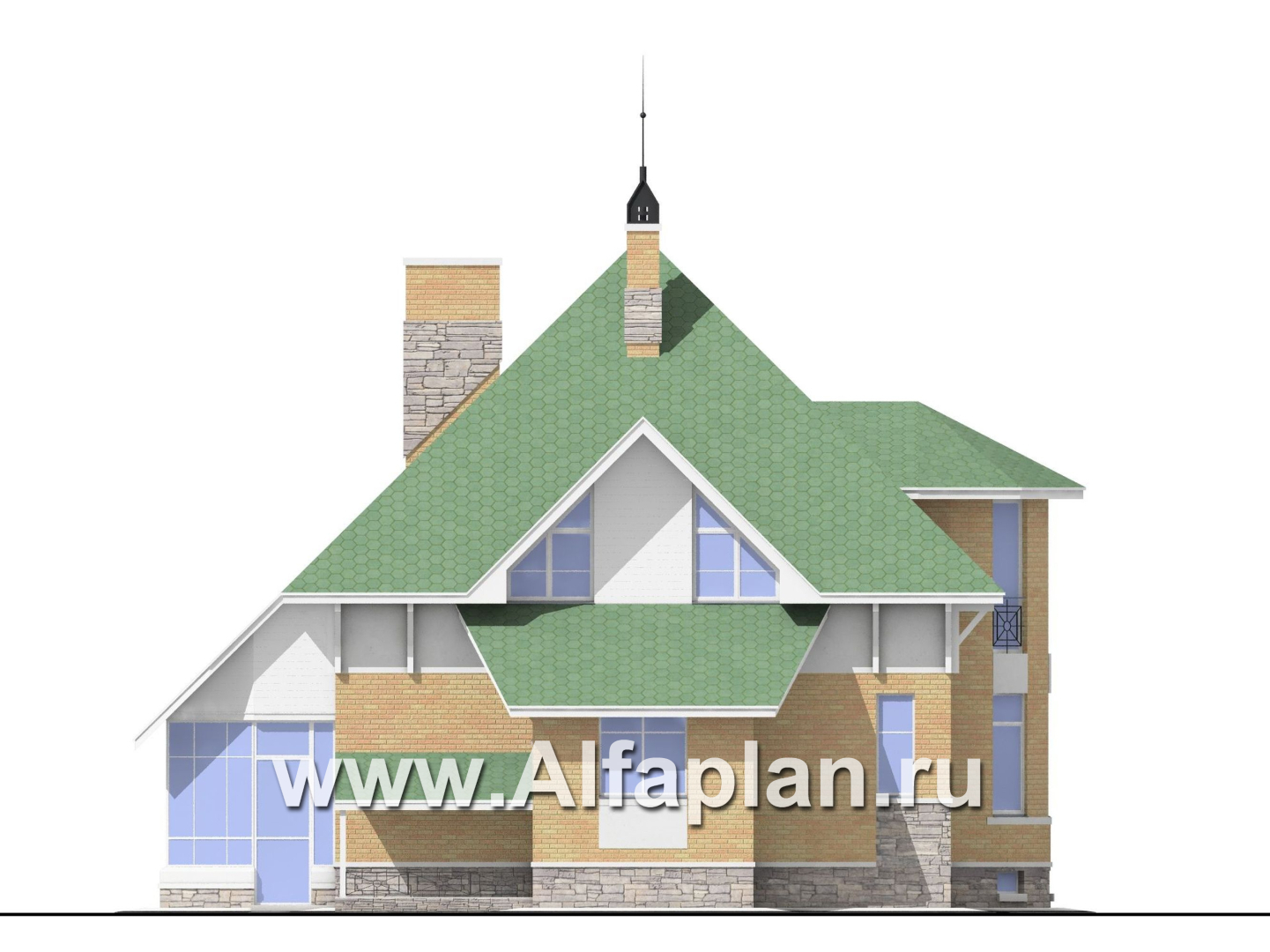

Вид спереди
Вид спереди

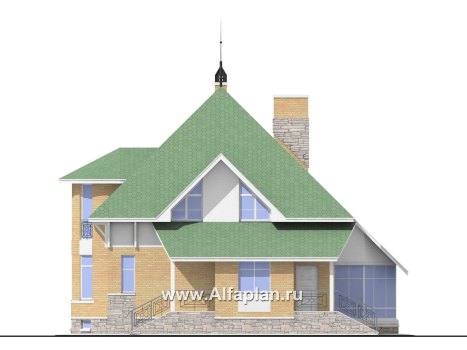

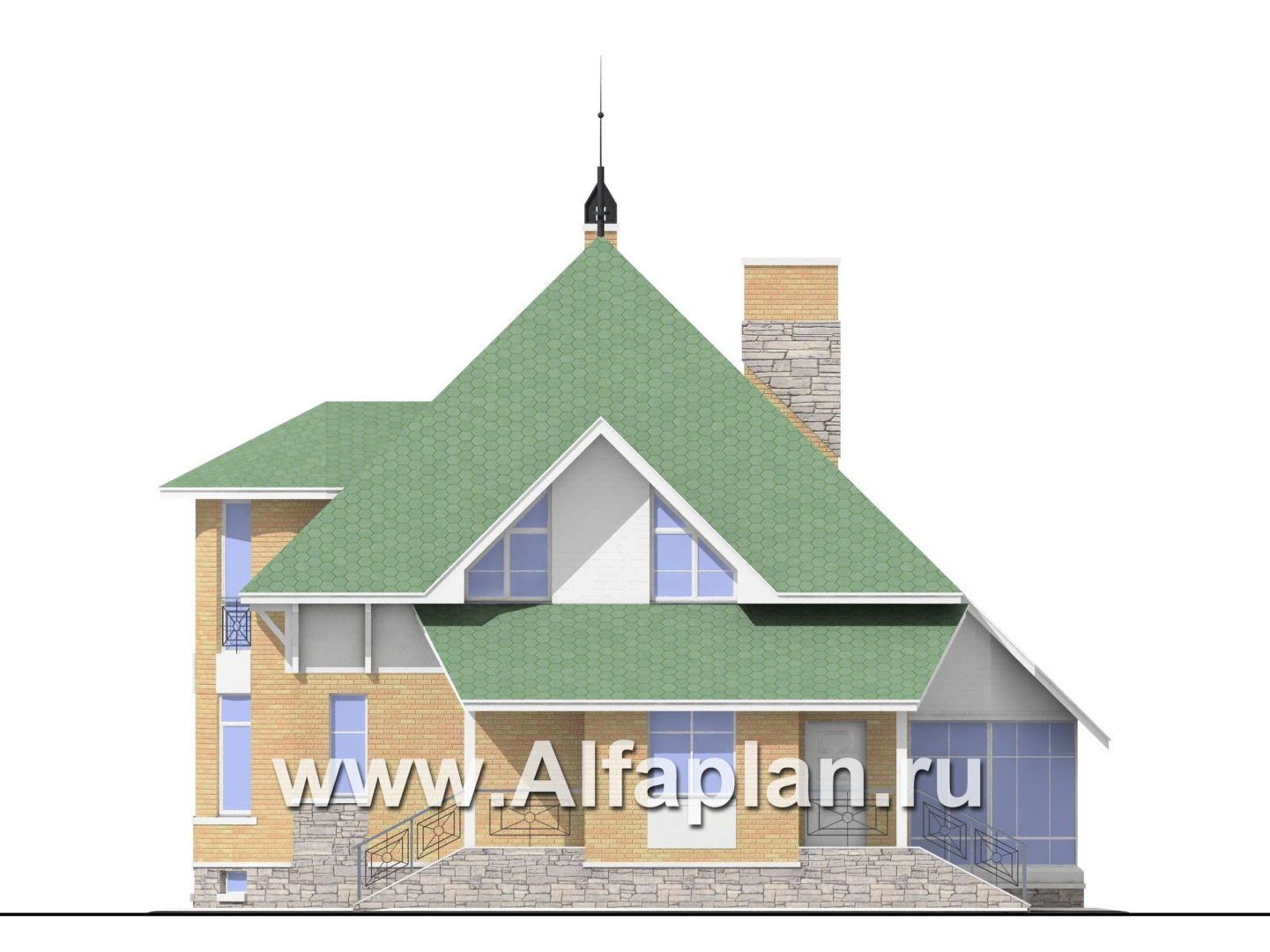

Вид справа
Вид справа
Вид сзади
Вид сзади

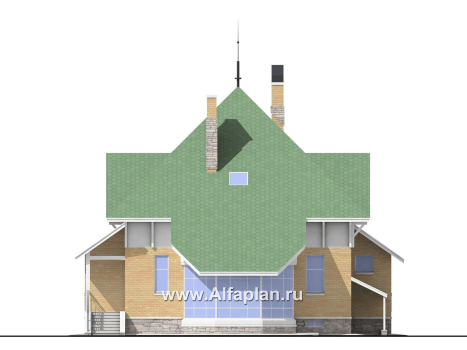

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита
72.97  м3
Тип наружных стенкирпич или газобетон (альтернативно)
79.0/78.0  м3
Тип внутренних стенкирпич
22.0  м3
Тип перекрытийпо деревянным балкам
Тип кровлибитумная черепица
282.0  м2
Наружная отделкалицевой кирпич, штукатурка
95 + 13.9  м2
Наружная отделка цоколяоблицовочный камень
Высота домаот пола 1-го этажа
10.280  м
Высота цокольного этажаот пола до потолка
2.5  м
Высота 1-го этажаот пола до потолка
3.0  м
Высота 2-го этажаот пола до потолка
2.94  м
Высота мансардного скоса1.9
Мощность котлас бойлером горячей воды
45 квт
Расчетная электр. нагрузкас учетом электроплиты
18.16 кВА
Утеплительминеральная вата
Окнаиз ПВХ профилей

Проект «Петит плюс» – это очень удачный пример современной архитектуры, которая получилась изящной внешне и функциональной по внутренним данным. Эта модель имеет несколько отличительных характеристик, делающих ее особенной. Во-первых, это аж 4 эркера, по одному с каждой стороны здания (все разной формы и размера). Во-вторых, это, конечно же, роскошной площади цокольный этаж.

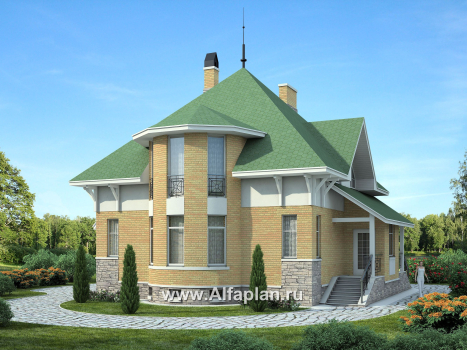

Дизайн экстерьера выполнен в светлых тонах. Пастельно- зеленая крыша прекрасно гармонирует со светло-желтым облицовочным кирпичом. Довершают этот образ белая декоративная штукатурка и светло-серый искусственный камень. Композиция, в итоге, очень легкая, почти воздушная.

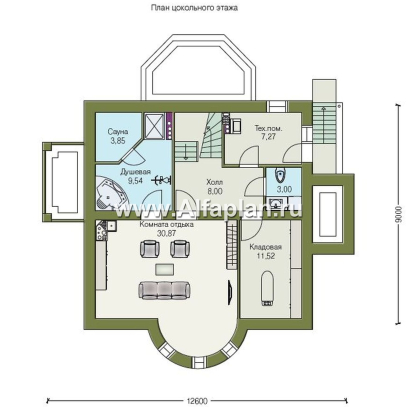

Итак, цокольный этаж. К нему ведет лестница, расположенная с левой стороны здания. Также спуститься сюда можно по лестнице непосредственно из дома. В центре этажа просторный холл. По левую руку от него техпомещение и санузел, по правую большая душевая, совмещенная с сауной. Есть на этаже и вместительная кладовая. Но, конечно, большую часть цоколя занимает уютная комната отдыха с замечательной площадью более 30 метров.

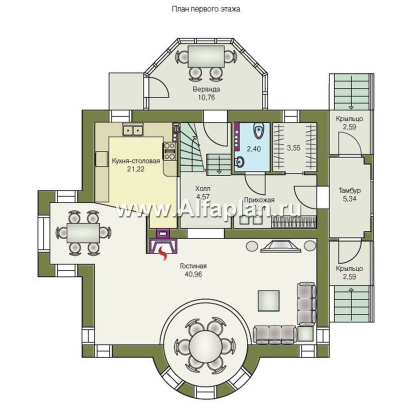

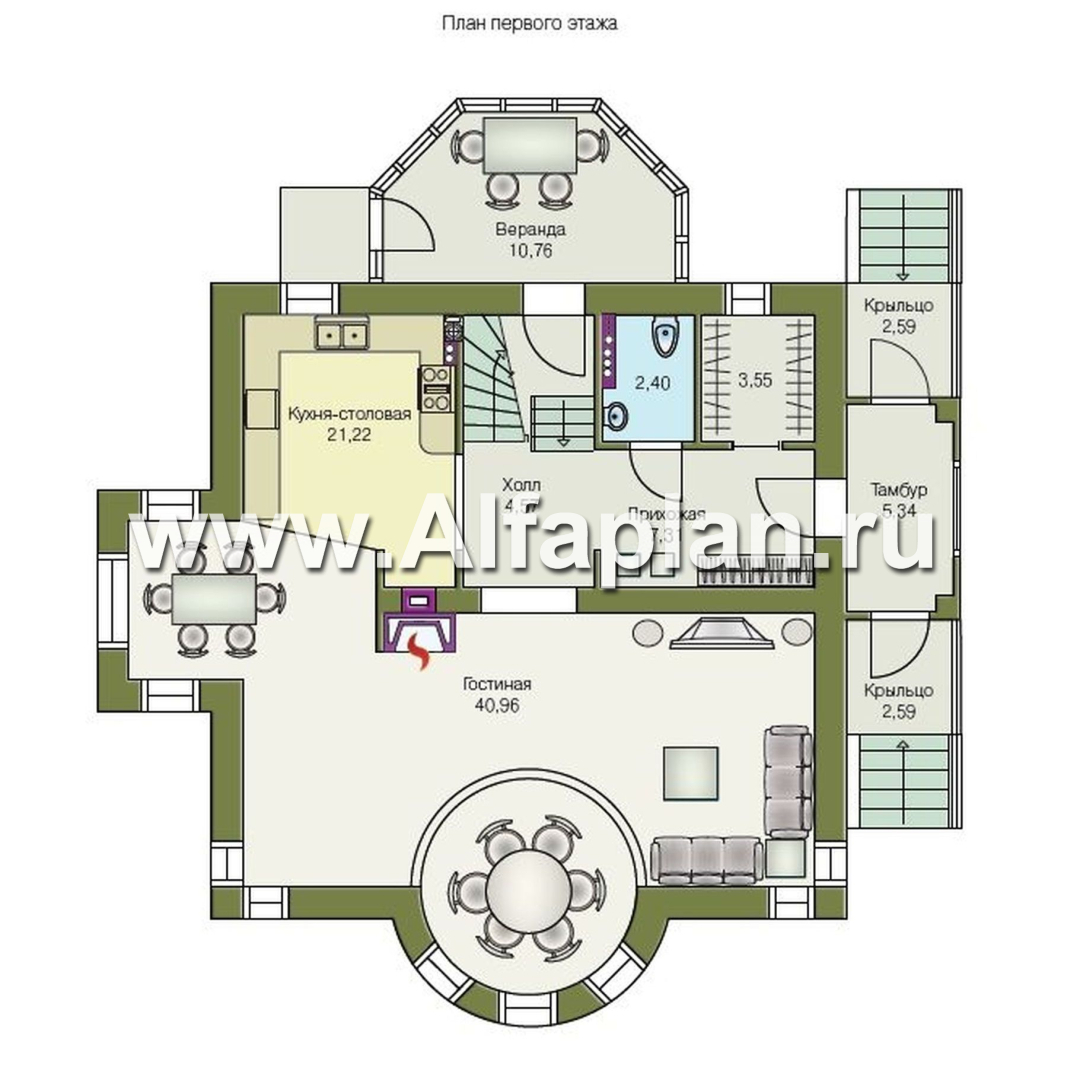

В тамбур первого этажа ведет двустороннее крыльцо, расположенное в правой части здания. Он ведет в прихожую, переходящую сразу в центральный холл. Отсюда мы можем подняться на второй этаж или же спуститься на цокольный. На этом же «пятачке» устроен санузел и небольшое помещение, которое можно оборудовать как гардероб. Почти две трети первого этажа занимают роскошная гостиная, совмещенная с кухней-столовой. Также можно насладиться устроенным здесь камином.

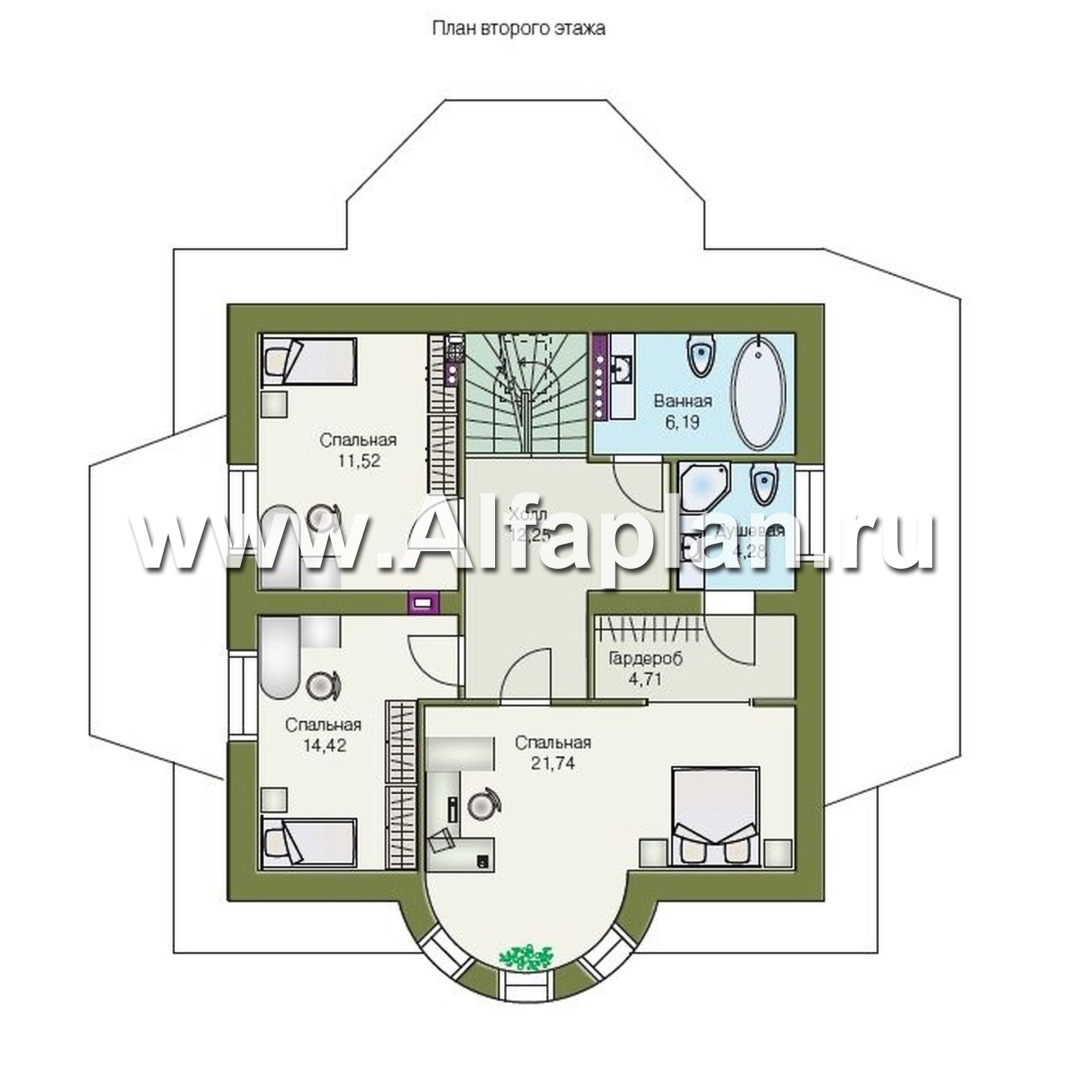

Второй этаж занимают три большие спальные комнаты, одна из которых увеличена еще и эркером. Кроме того, в ней есть собственные гардероб и душевая. Все спальни угловые и прекрасно освещенные. В центре второго уровня холл. Справа устроена просторная ванная комната.

Вы оцените по достоинству данный проект коттеджа, если предпочитаете большие пространства и повышенную комфортность современного жилья с хорошим функционалом!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Валим написал(а) 09.05.2017:

Вопрос по проекту 36BC Добрый день , как нам получить чертежи для строительства дома ..

Вадим, добрый день,

для получения проекта нужно оформить заказ на его странице на сайте : красная кнопка "Заказать проект дома". Мы ответным письмом направим на Ваш мейл договор и счет на оплату. Или позвонить по телефону 8-800-250-0597- звонок бесплатный. Проект направляется курьерской службой на указанный  Вами адрес на следующий день после поступления платежа. Доставка по территории России бесплатная. О поступлении платежа и отправке проекта мы Вас проинформируем. Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.

Александр из города Казань написал(а) 23.03.2016:

Вопрос по проекту 36BC Добрый день - пара вопросов - фундамент - именно монолитная плита? Возможно собрать из блоков? Перекрытия - немного смущают деревянные перекрытия - кажется что внизу будет слышно хождение по второму этажу. Возможно ли сделать перекрытия из ЖБ плит?

Александр, добрый день,
в этом проекте есть цокольный этаж. Стены выполнены из монолитного ж/б толщиной 400 мм, в основании  так же монолитная ж/б плита толщиной 200 мм. В основном комплекте чертежей перекрытия по деревянным балкам, но есть и дополнительна конструкция монолитных перекрытий над 1-ым этажом. Их можно приобрести дополнительно к проекту, стоимость указана в таблице.

Алексей написал(а) 08.10.2014:

По кровле не понятно с количеством труб. Куда выходит дымоход и вентканалы из тех. помещения и кухни? У дома 2 или 3 трубы?

Алексей, здравствуйте.
 Благодарим за внимание к нашим проектам и обращение в нашу студию.
На кровлю выходят 3 трубы. Два венканала : один из кухни, второй из сануза, начиная с первого этажа. Третъя труба - дымовентиляционный стояк от камина.
В рабочем проекте присутствуют все эти вытяжки, все они показаны на планах этажей, кровле и фасадах.
