Вернуться в каталог«Петит» - коттедж с полукруглым эркером (проект коттеджа 36B 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

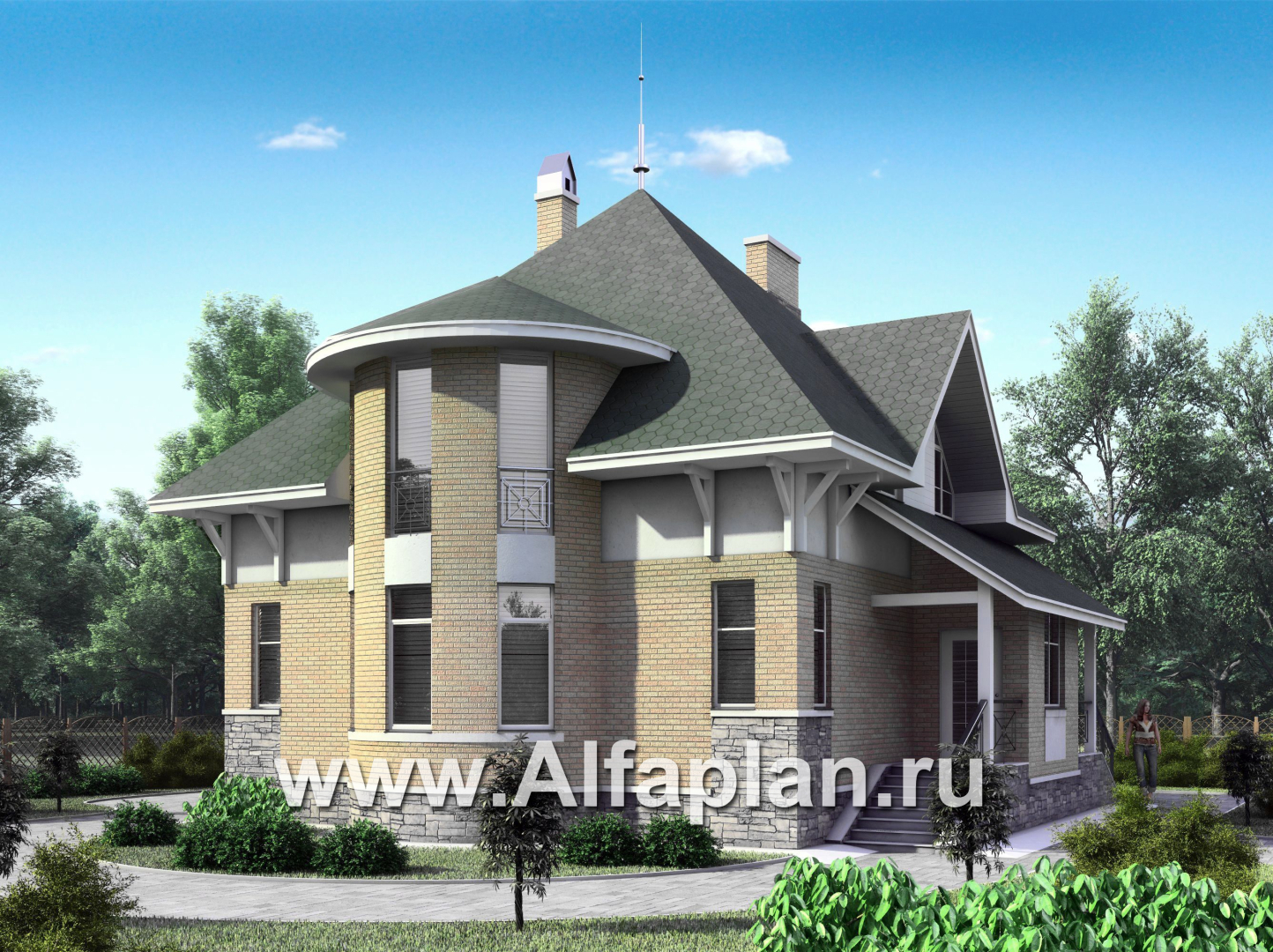

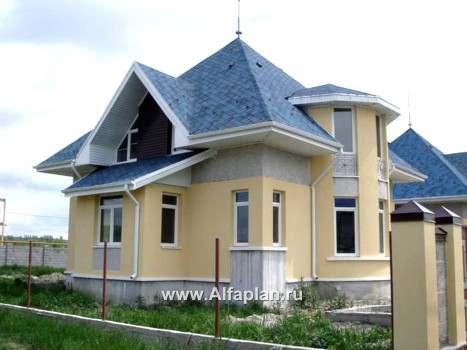

«Петит» - коттедж с  полукруглым эркером

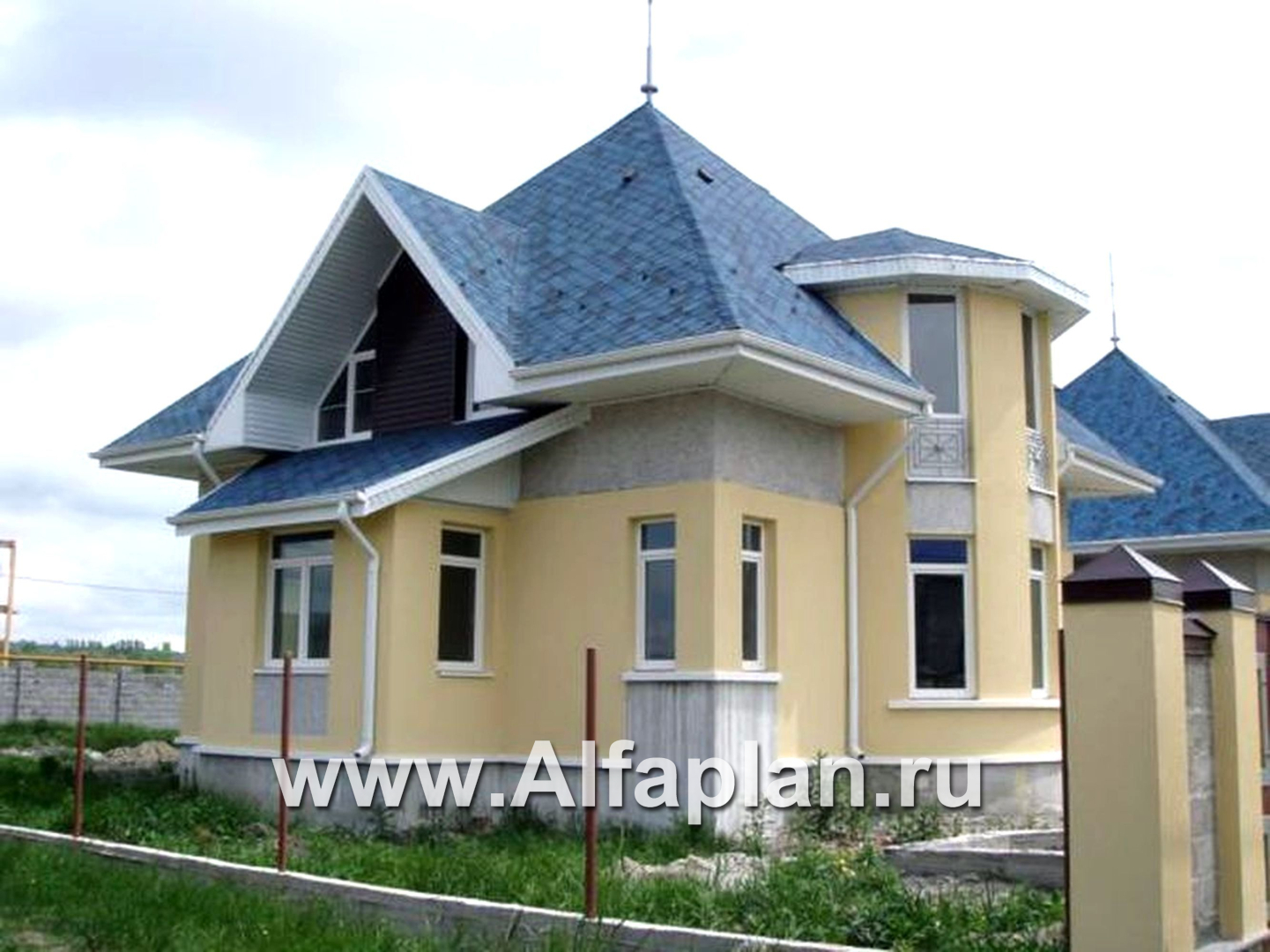

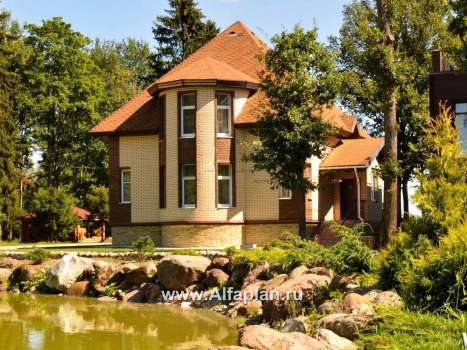

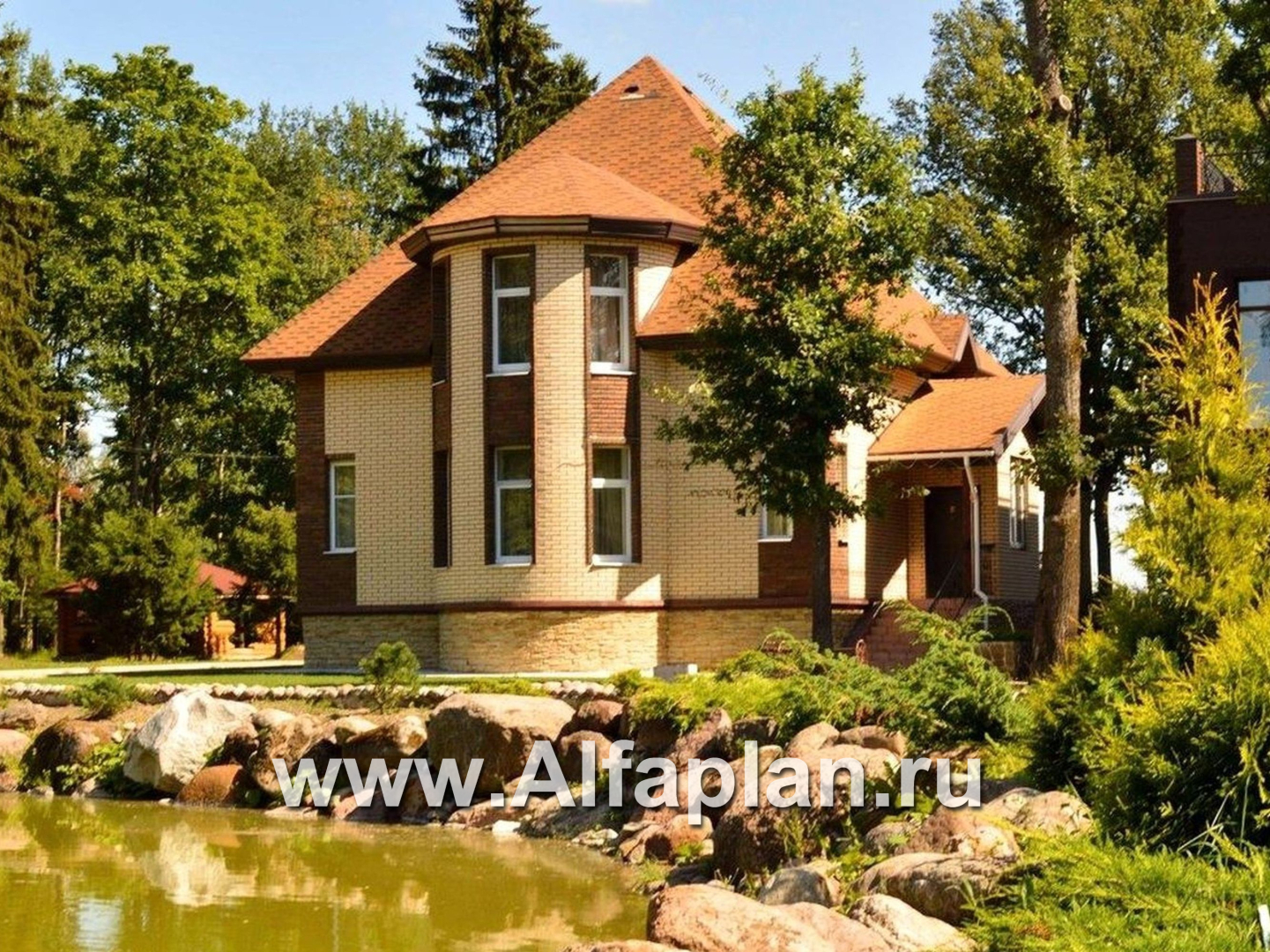

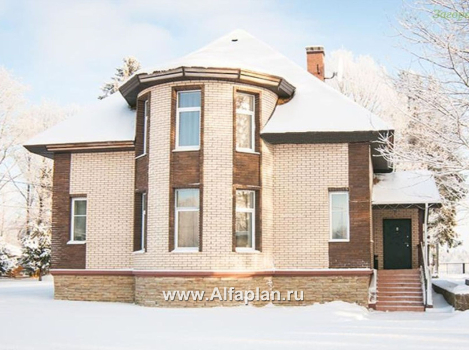

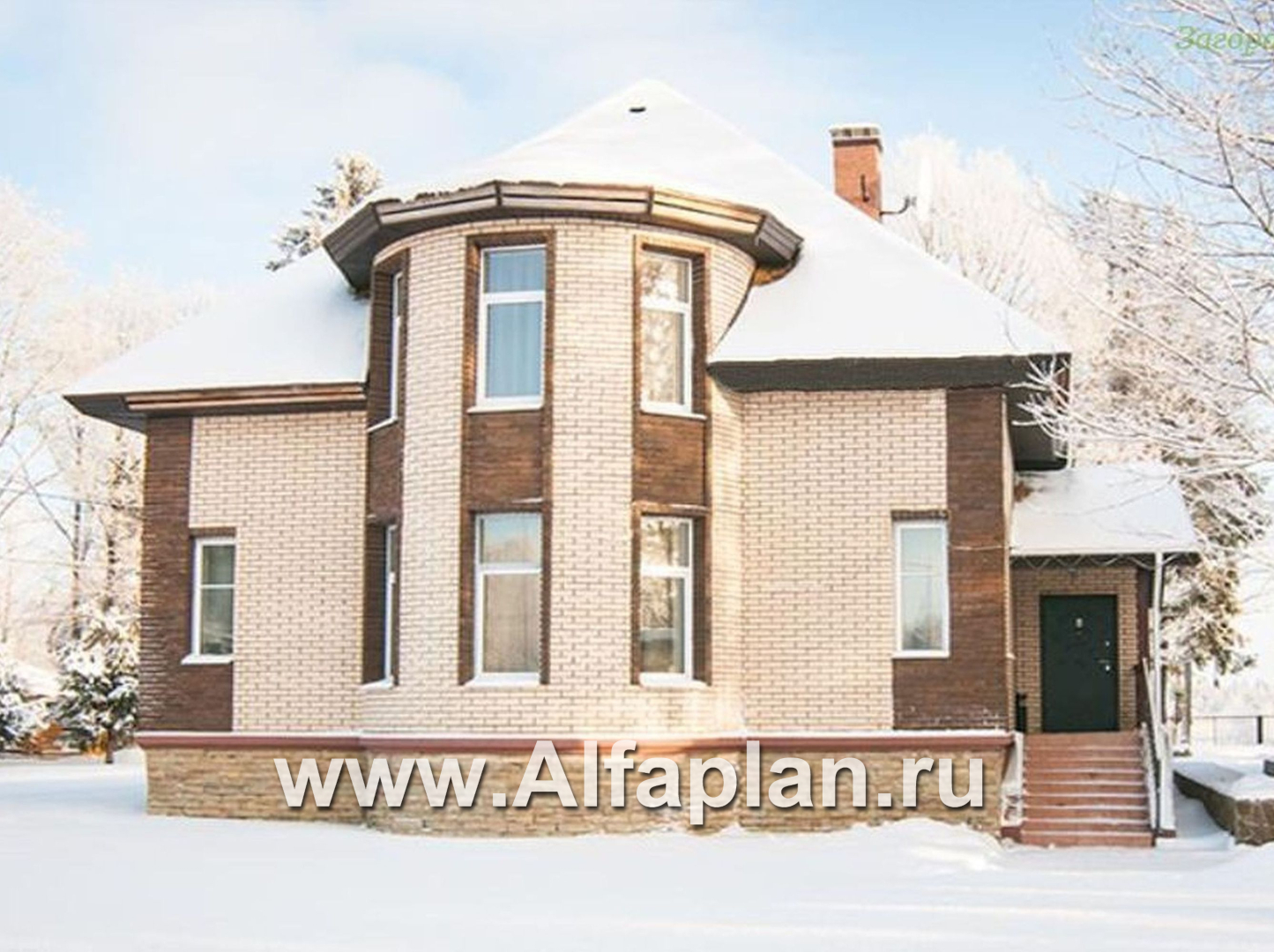

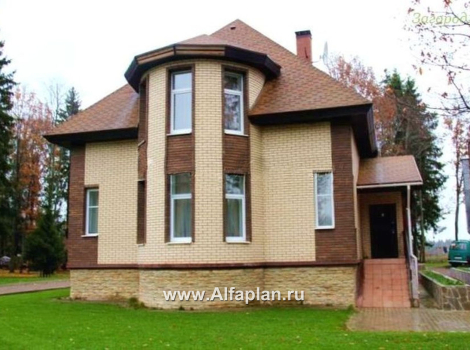

Фотогаллерея Фотогаллерея 2Просмотреть зеркальный вариант проекта

Добавить проект в "Мои избранные"

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
164.90155.1188.6
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30000 (52 листа ф-та А3)
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000 (27 листов ф-та А3)
Паспорт проекта3500
Дополнительная копия проекта3500

План 1
План 2
План 3

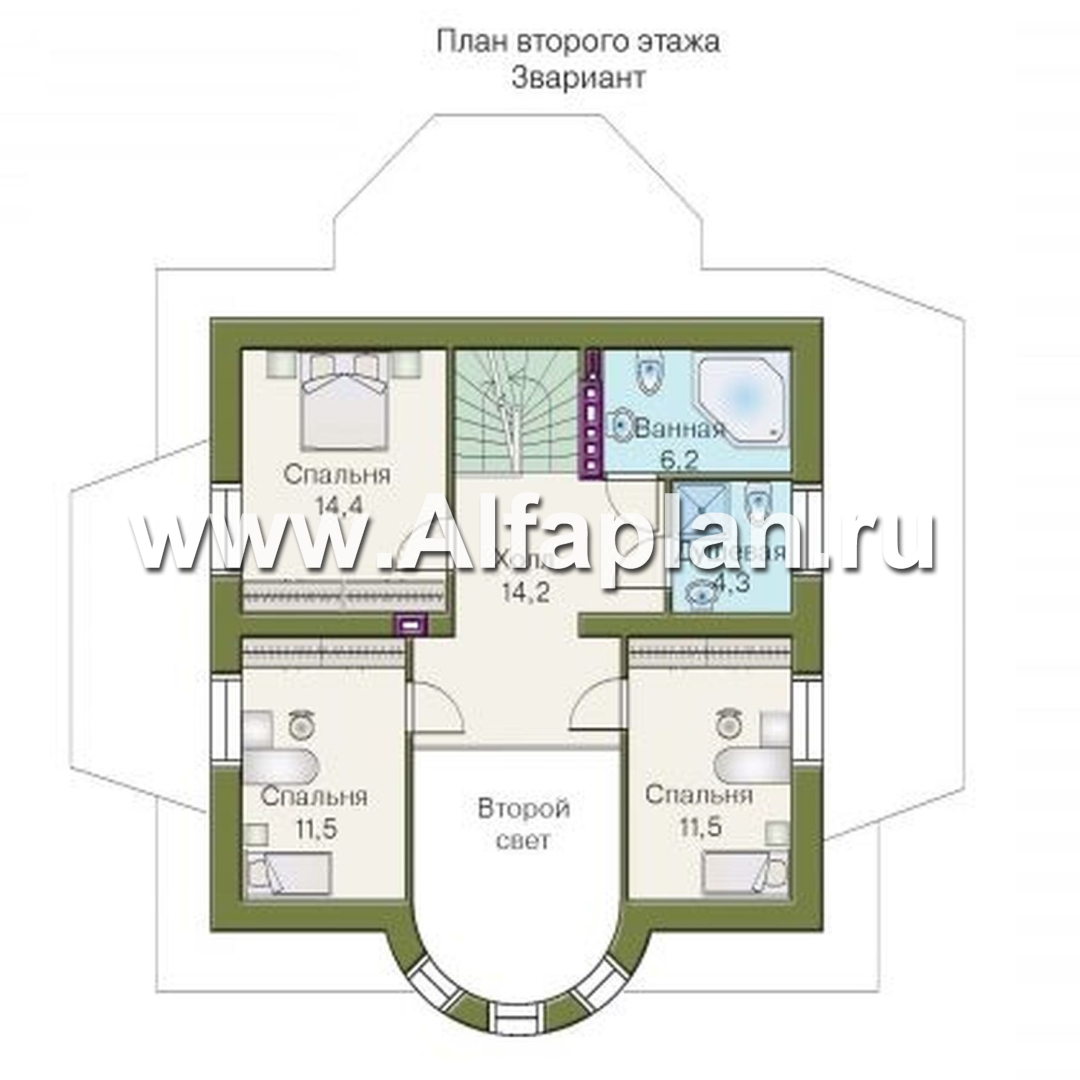

План 4
План цокольного этажа
План мансардного этажа

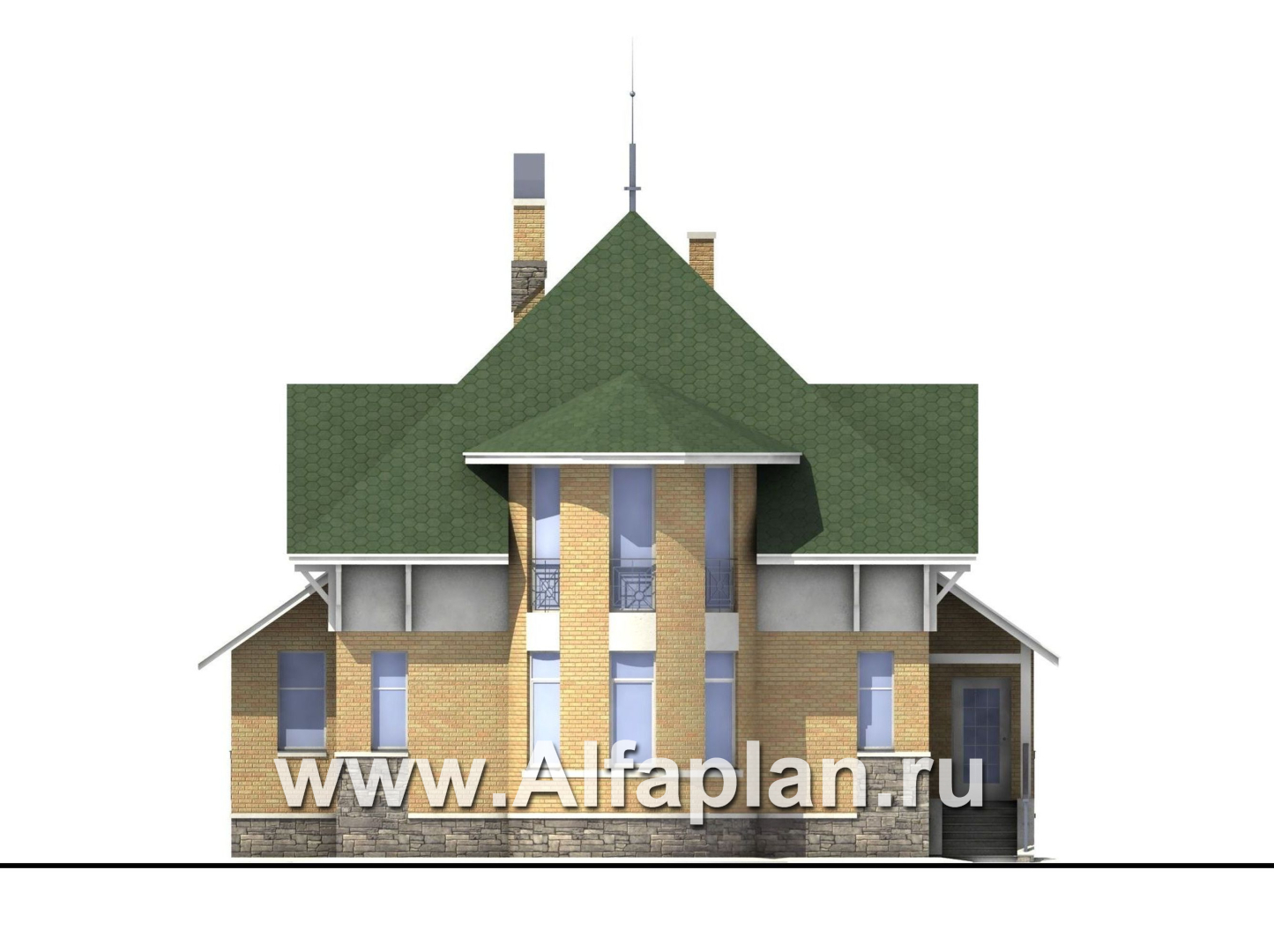

Вид спереди
Вид спереди

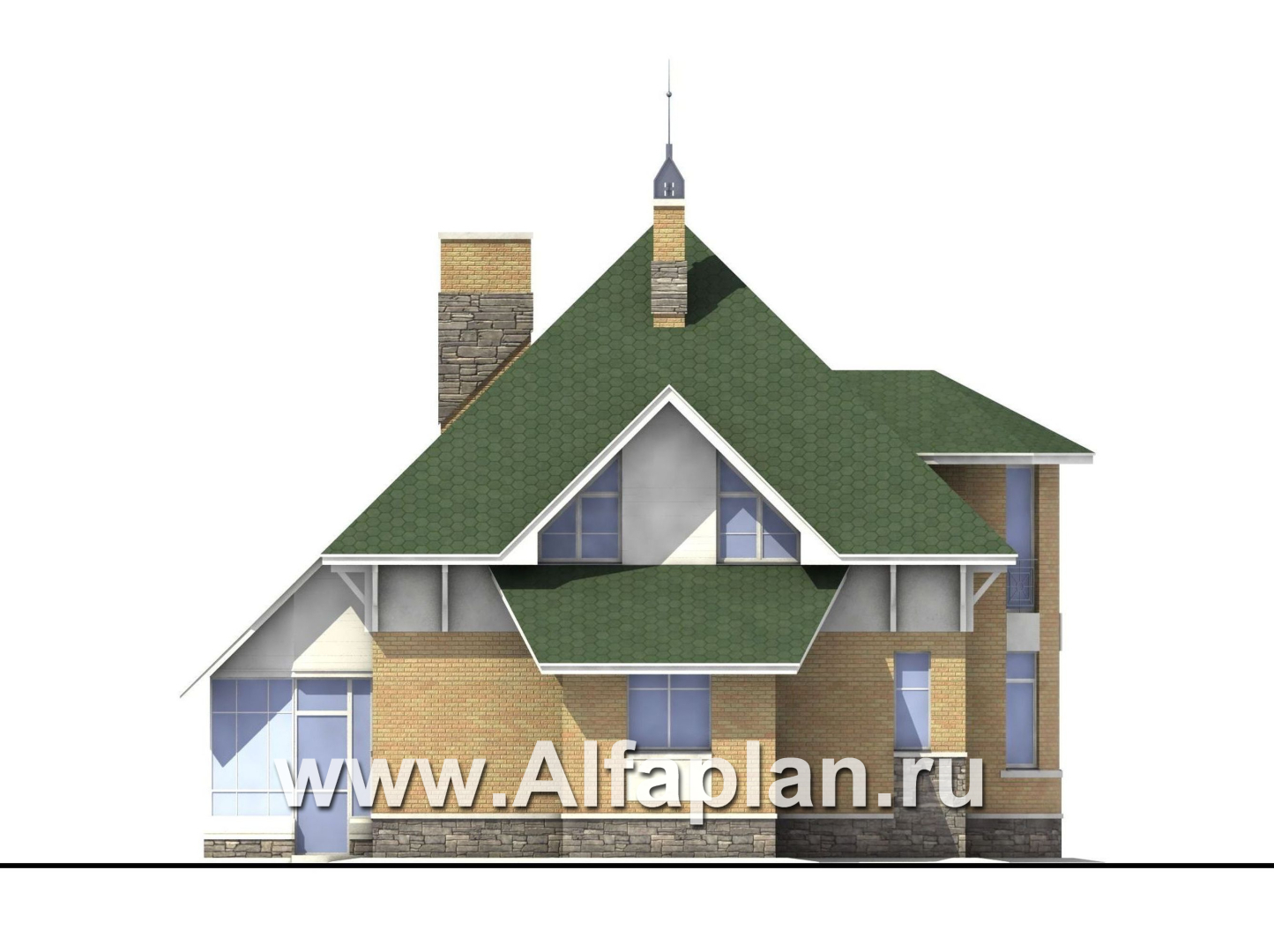

Вид справа
Вид справа

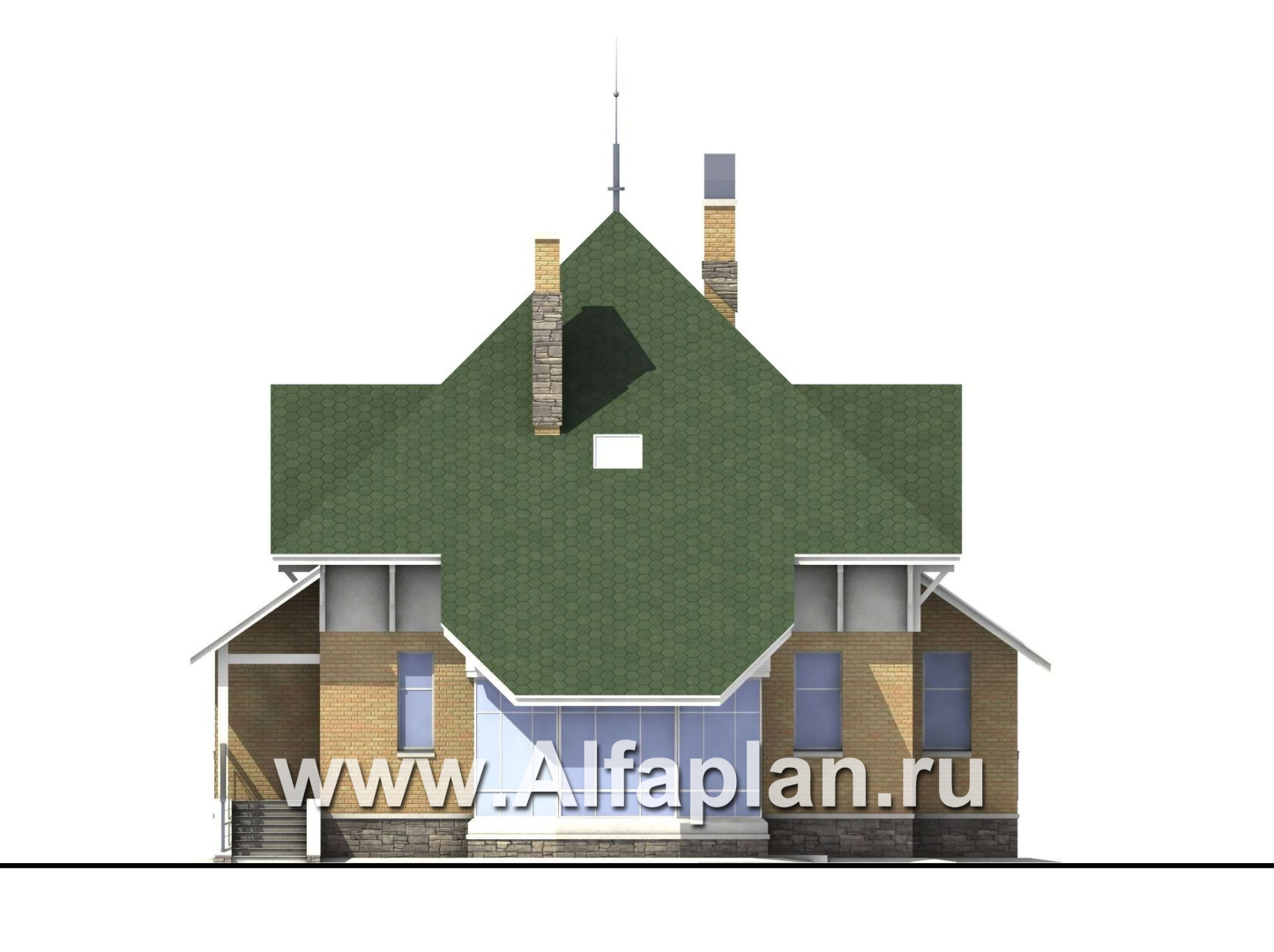

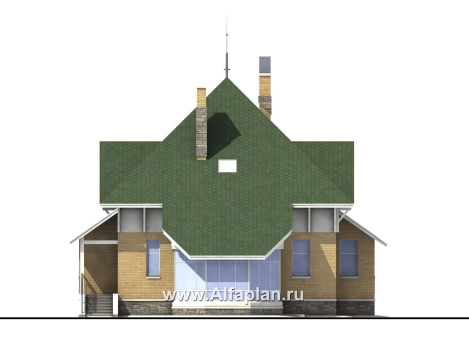

Вид сзади
Вид сзади

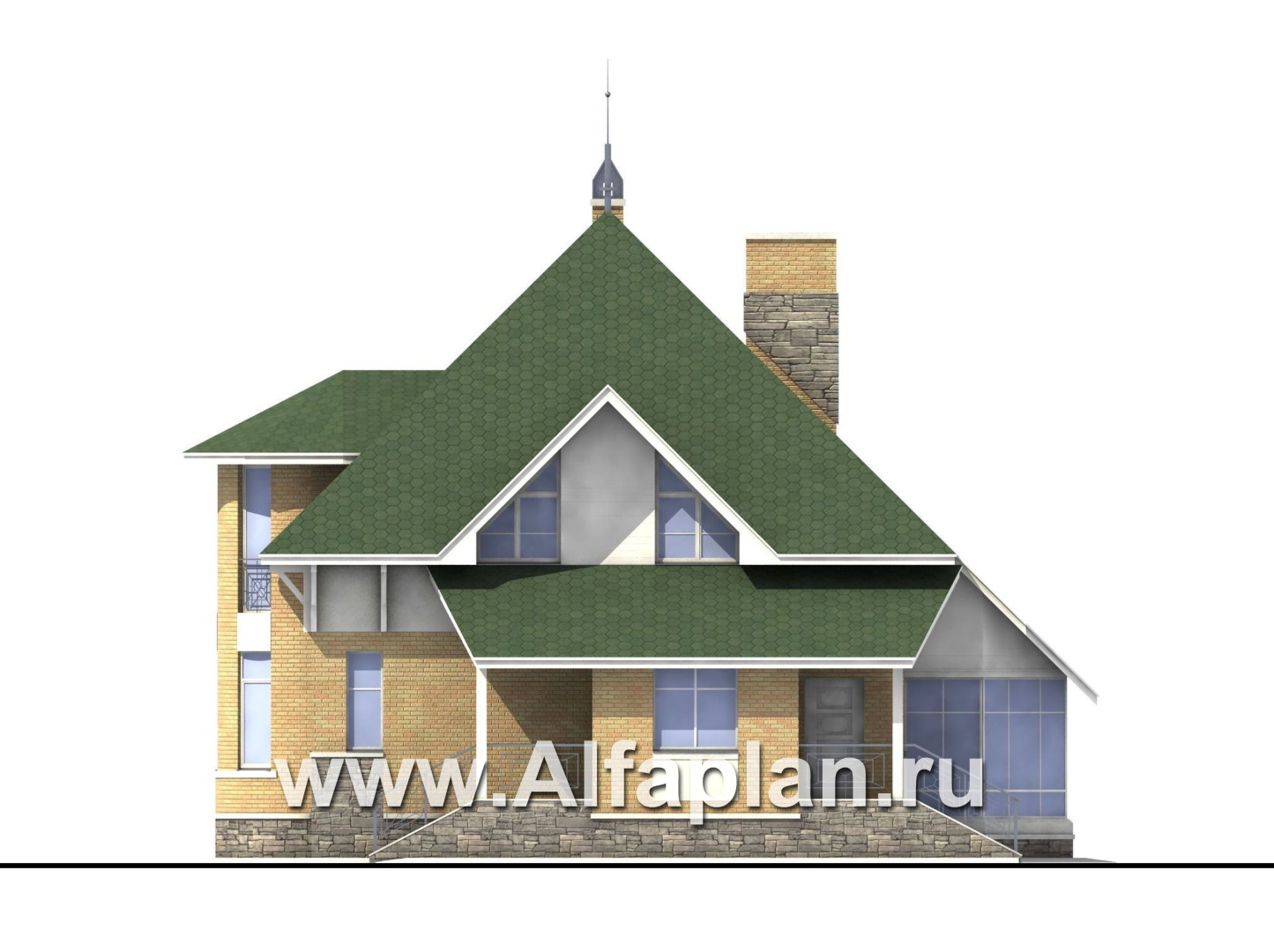

Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита65.2  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)77.0/77.0  м3
Тип перекрытийпо деревянным балкам
Крышамансардная
Тип кровлибитумная черепица276.0  м2
Наружная отделкалицевой кирпич, штукатурка95.0  м2
Наружная отделка цоколянатуральный камень
Количество этажей2
Верхний этаж - мансардный
Высота домаот пола 1-го этажа10.22  м
Высота 1-го этажаот пола до потолка3.2  м
Высота 2-го этажаот пола до потолка3.0  м
Высота мансардного скоса1.9
Мощность котлас бойлером горячей воды40.0 квт
Расчетная электр. нагрузкас учетом электроплиты15.24 кВА
Показать описание

В данном проекте (36В) представлен  двухэтажный дом  с четырехскатной пирамидальной кровлей. Общая площадь коттеджа составляет  164,9 кв.м. Тип фундамента дома – это монолитная железобетонная плита. Наружные стены могут быть альтернативно изготовлены или из кирпича, или из газобетонных блоков. В этой связи, проект 36В можно занести в две группы сразу – это группа «дома из кирпича» и «дома из газобетона». Учитывая, что строение имеет два этажа, коттедж достаточно компактен  и поэтому  легко впишется даже в небольшой по площади участок. В доме есть все  для удобного проживания семьи из 3-4 человек. Отличительной особенностью  проекта является полукруглый эркер, проходящий через оба этажа и заканчивающийся полуконической кровлей. Высокие вертикальные окна зрительно вытягивают строение, а четырехскатная  мансардная кровля прибавляет дому высоту. Цветовая гамма отделочного  материала выбрана в сдержанных тонах. Такой коттедж  будет удачно смотреться  как в городской черте, так и  за городом.

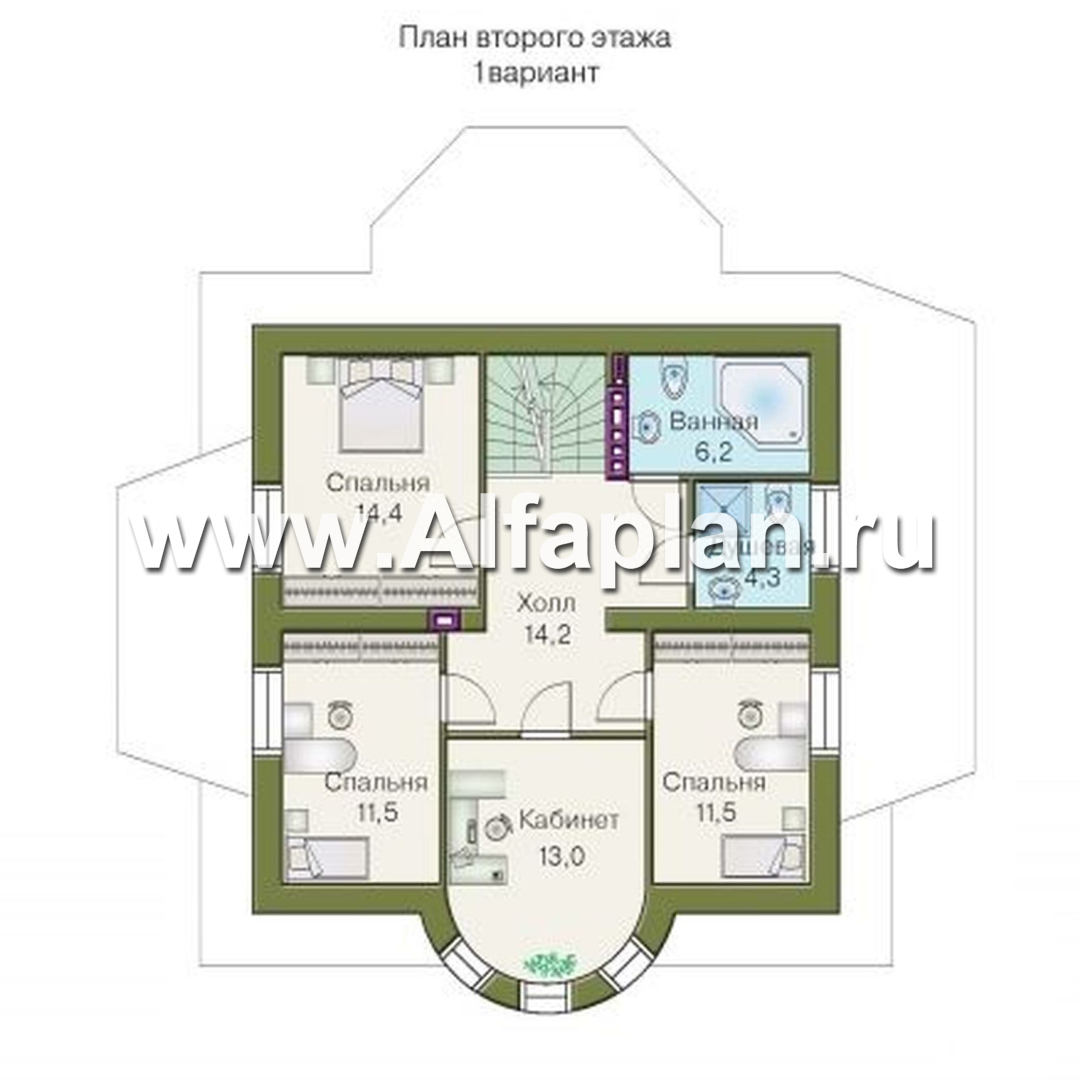

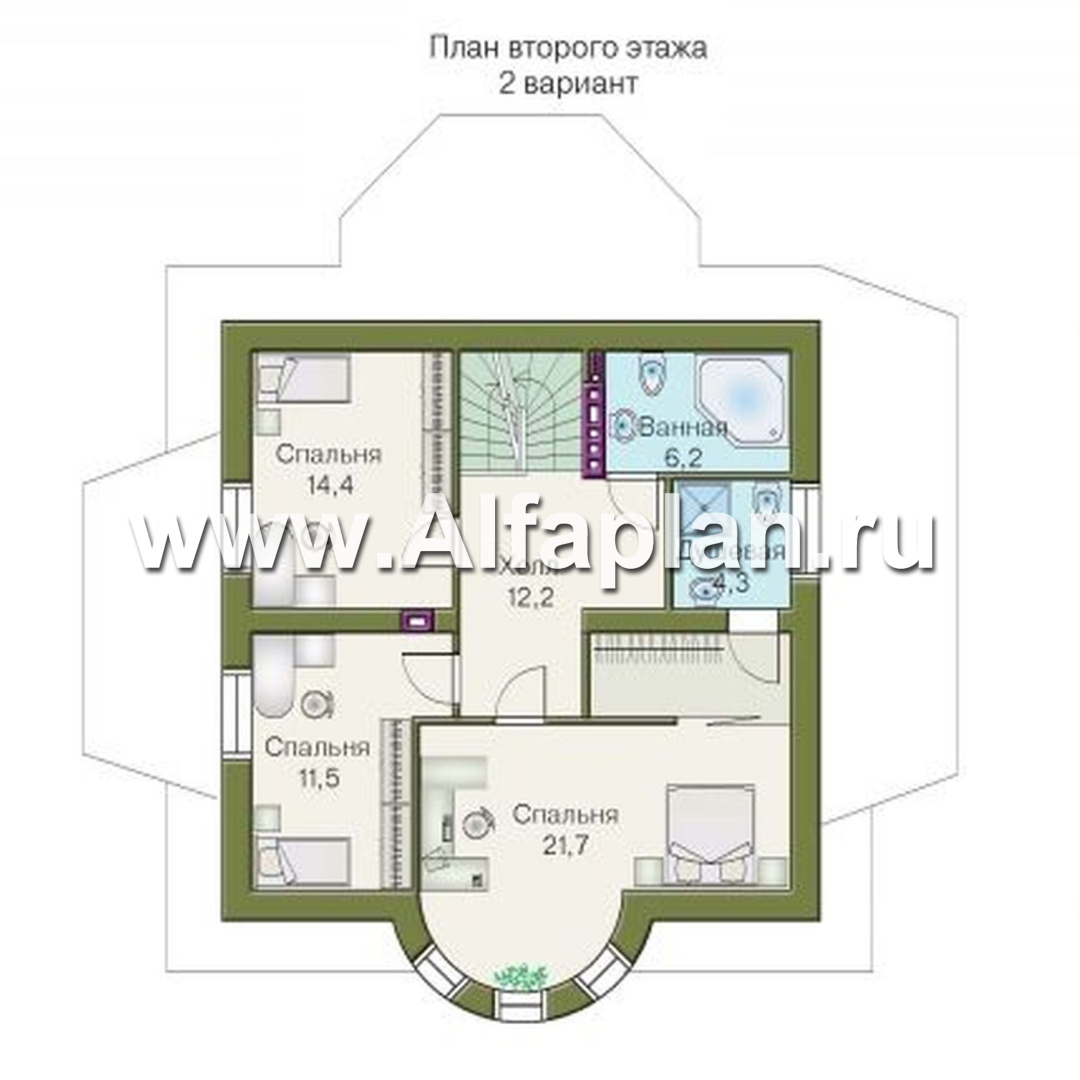

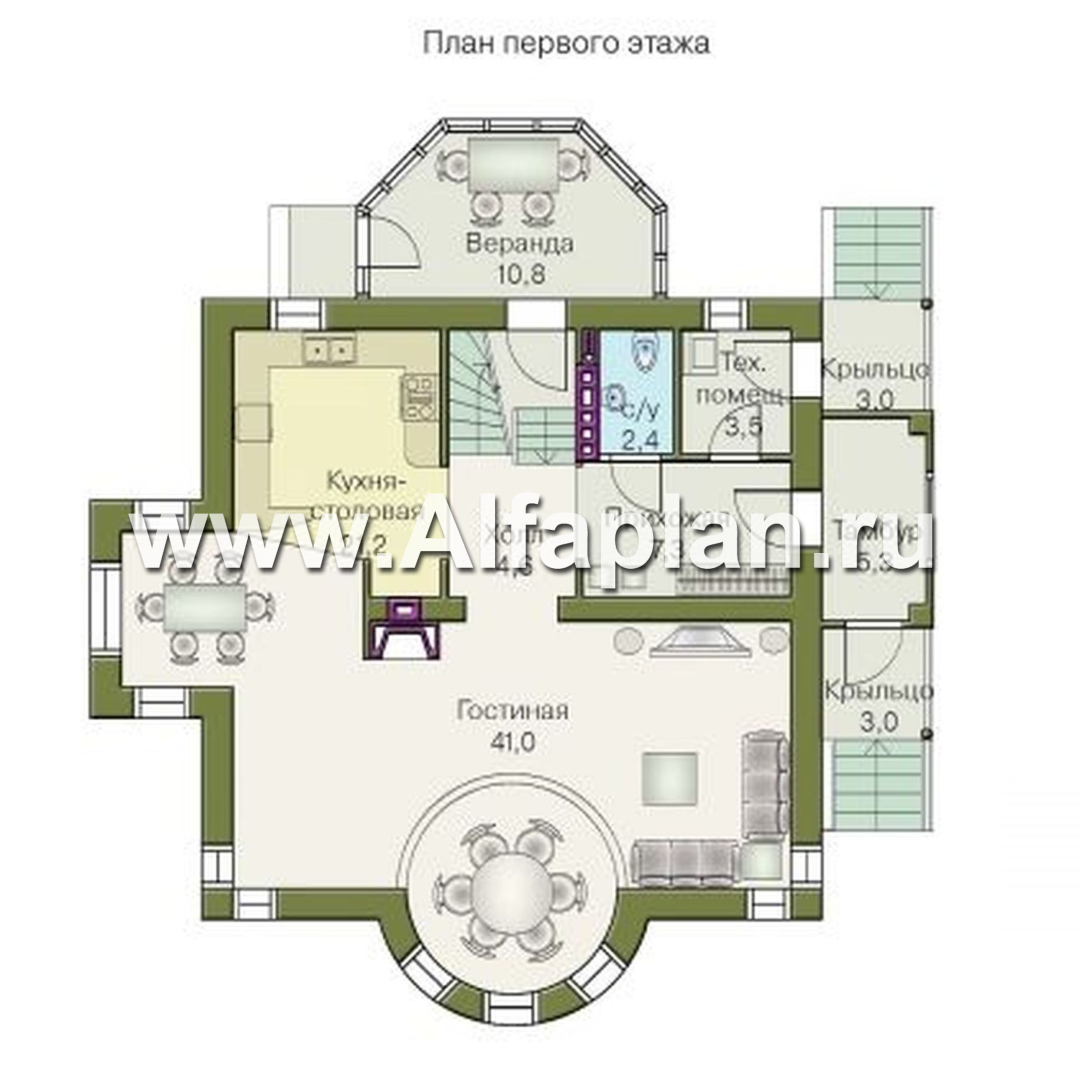

Дом имеет два входа. Один  центральный, второй проходит  через  веранду  с задней стороны дома. Центральный вход в дом состоит из двойного крыльца, тамбура и прихожей. Из  прихожей  одна дверь ведет в техническое помещение (прачечную),  другая - в санузел.   Прихожая  переходит в небольшой распределительный холл. Из холла широкие дверные проемы ведут в кухню-столовую, гостиную. Рядом проход к застекленной веранде и лестница на  второй этаж. Архитектурным ядром дома является пространство гостиной, непосредственно связанное с кухней-столовой. Гостиная украшена полукруглым эркером и камином. По лестнице можно спуститься на веранду. На втором этаже предусмотрены два разных варианта планировок. В первом варианте - три спальных  комнаты, душевая и ванная, и большой красивый холл с полукруглым стеклянным эркером. При желании в холле может быть установлена перегородка, тем самым образуется отдельное помещение, хорошо освещенное окнами эркера. Эту комнату можно оборудовать под кабинет, детскую  или оставить под двусветное пространство с видом в гостиную. Во  втором варианте - три спальных, одна из которых имеет гардероб и душевую.

Проект 36В очень интересен, но, ечсли, по каким-то параметрам он не устроил вас. Что ж, тогда смело просматривайте общий каталог коттеджей нашего сайта. Здесь вы найдете самые интересные проекты домов, и какой-то из них непременно привлечет ваше внимание.

Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку в компьютере откроется файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле. Вы можете сохранить файл в компьютере и рассматривать проект коттеджа без подключения к Интернету.

Версия для печати / сохранить на компьютере / посмотреть с высоким качеством

При нажатии на кнопку загрузится файл формата *.pdf. Для перехода из этого файла к просмотру проекта на сайте кликнете в любое место на картинке дома

Зеркальные изображения
План 1 (зеркальный)
План 2 (зеркальный)
План 3 (зеркальный)
План 4 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Санкт-Петербург написал(а) 03.05.2014:

Добрый день, возможно ли в этом проекте сделать монолитно бетонное перекрытие первого этажа.

Андрей, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Да, можно перекрытие по деревянным балкам заменить на смонолитное ж/б. Такой вариант могут выполнить Ваши строители, может разработать наш конструктор. У нас стоимость работы -12000 рубл., срок 7-10 раб. дней.
Фёдор из города Томск написал(а) 29.11.2012:

Возможно ли в данном проекте планировку мансардного этажа изменить на планировку проекта 36А

Федор, здравствуйте.
В этих проектах планировка 1-го этажа аналогична, они отличаются планировками 2-го этажа. Если Вам больше подходит вариант планировки 36В, следовательно имеет смысл выбрать этот проект.

Андрей из города Москва написал(а) 12.10.2012:

Добрый день!Подскажите,а предусмотрена ли в проекте возможность вместо веранды поставить гараж ?

Андрей, здравствуйте.
Можно веранду заменить на стоянку для машины. Увеличить скат кровли и площадь самой стонки. С такой задачей смогут справится сами строители по месту.
