31A 3D

«Эстрелл» - загородный дом с просторной гостиной

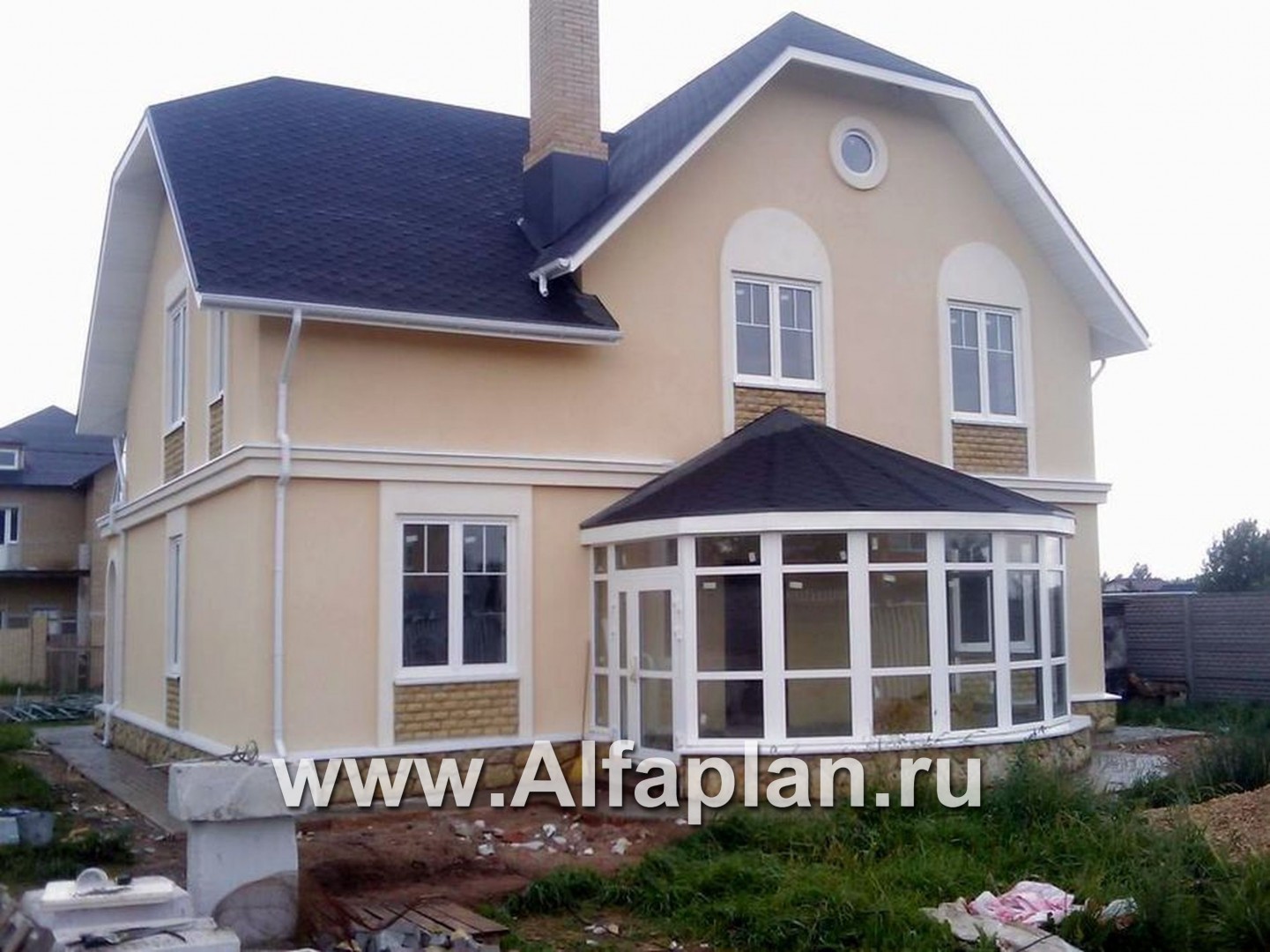

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Фотогалерея 5Фотогалерея 6Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
219.30203.91100.4
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)37000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта3500

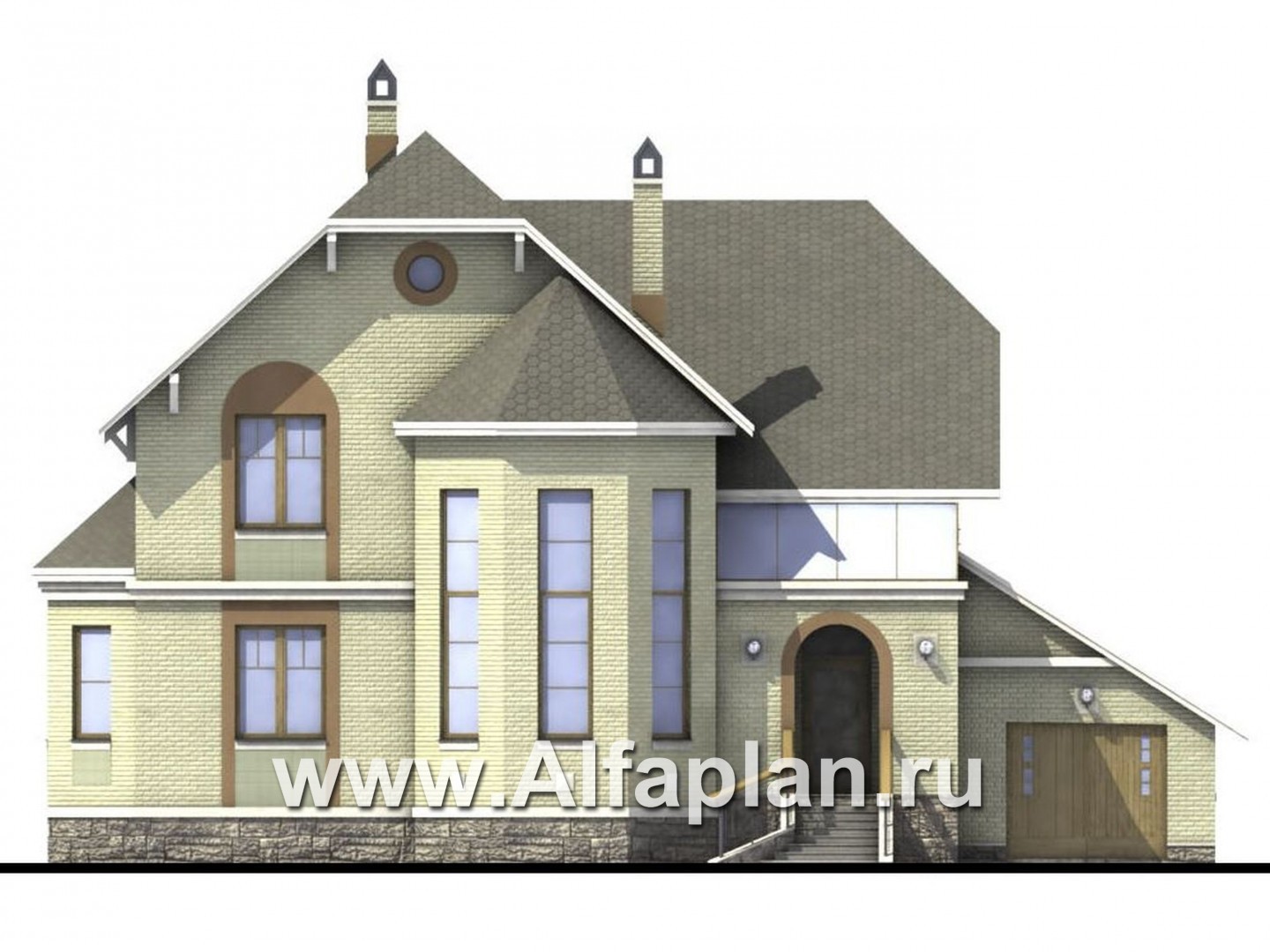

Вид спереди
Вид спереди

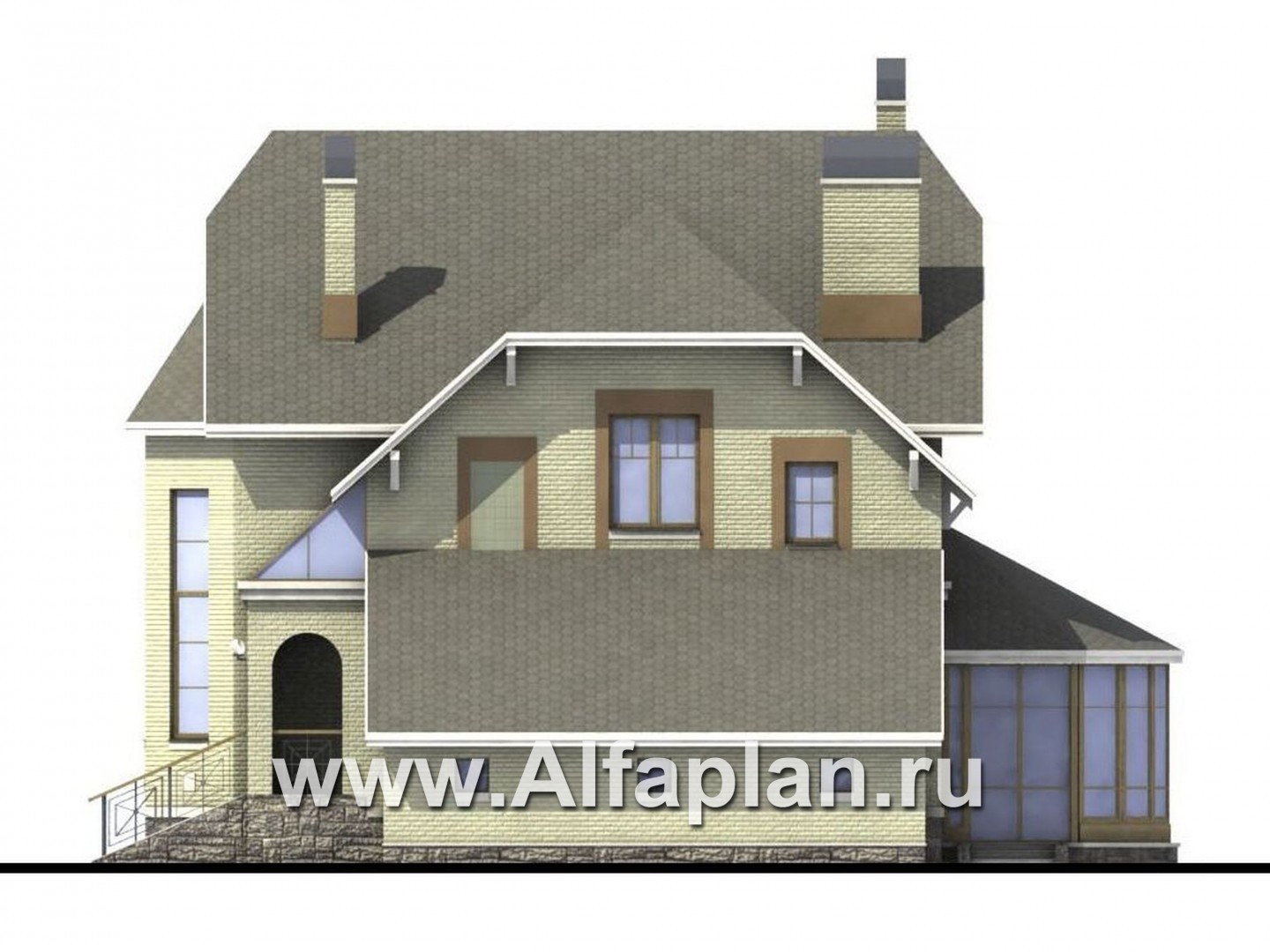

Вид справа
Вид справа

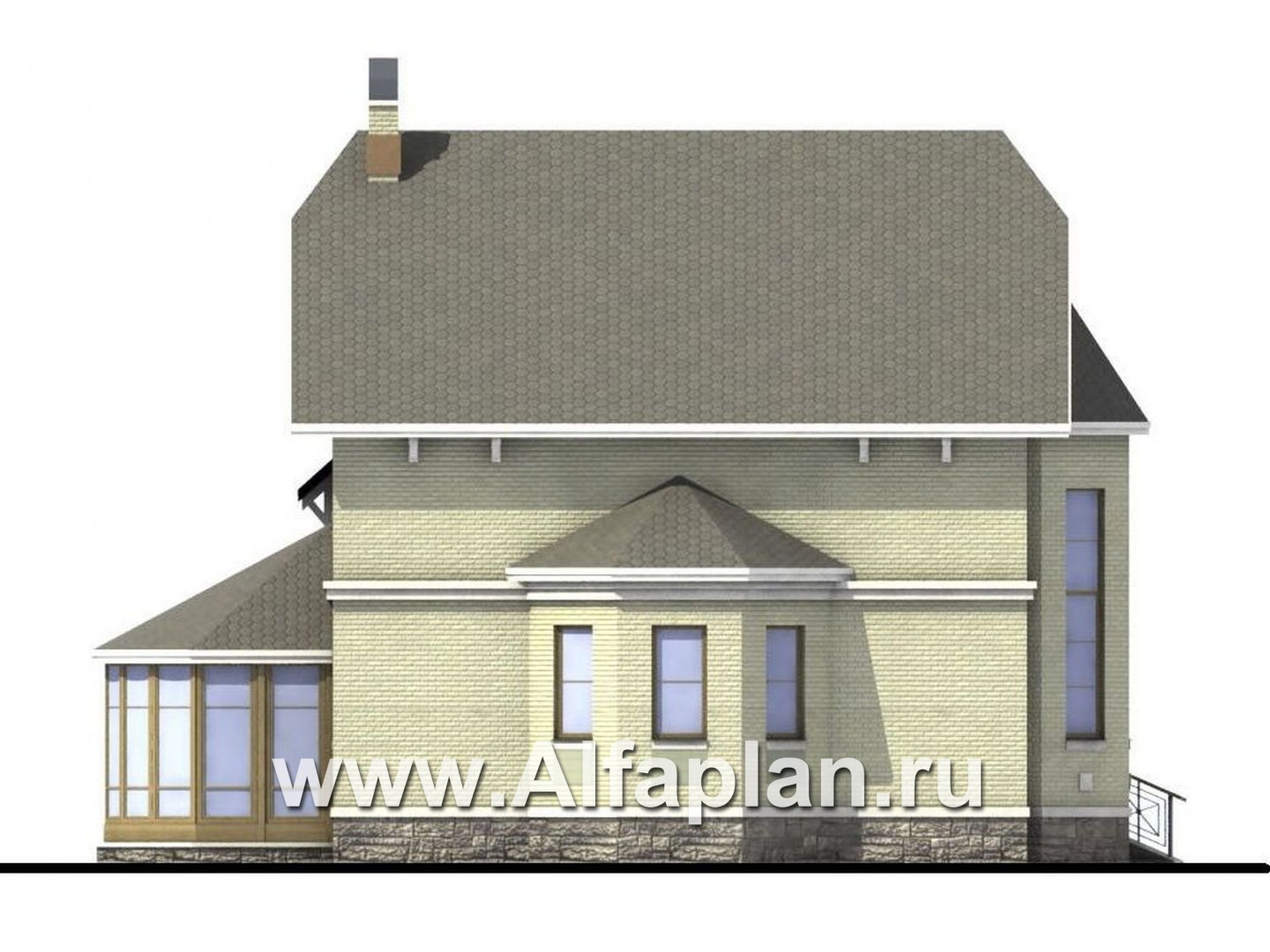

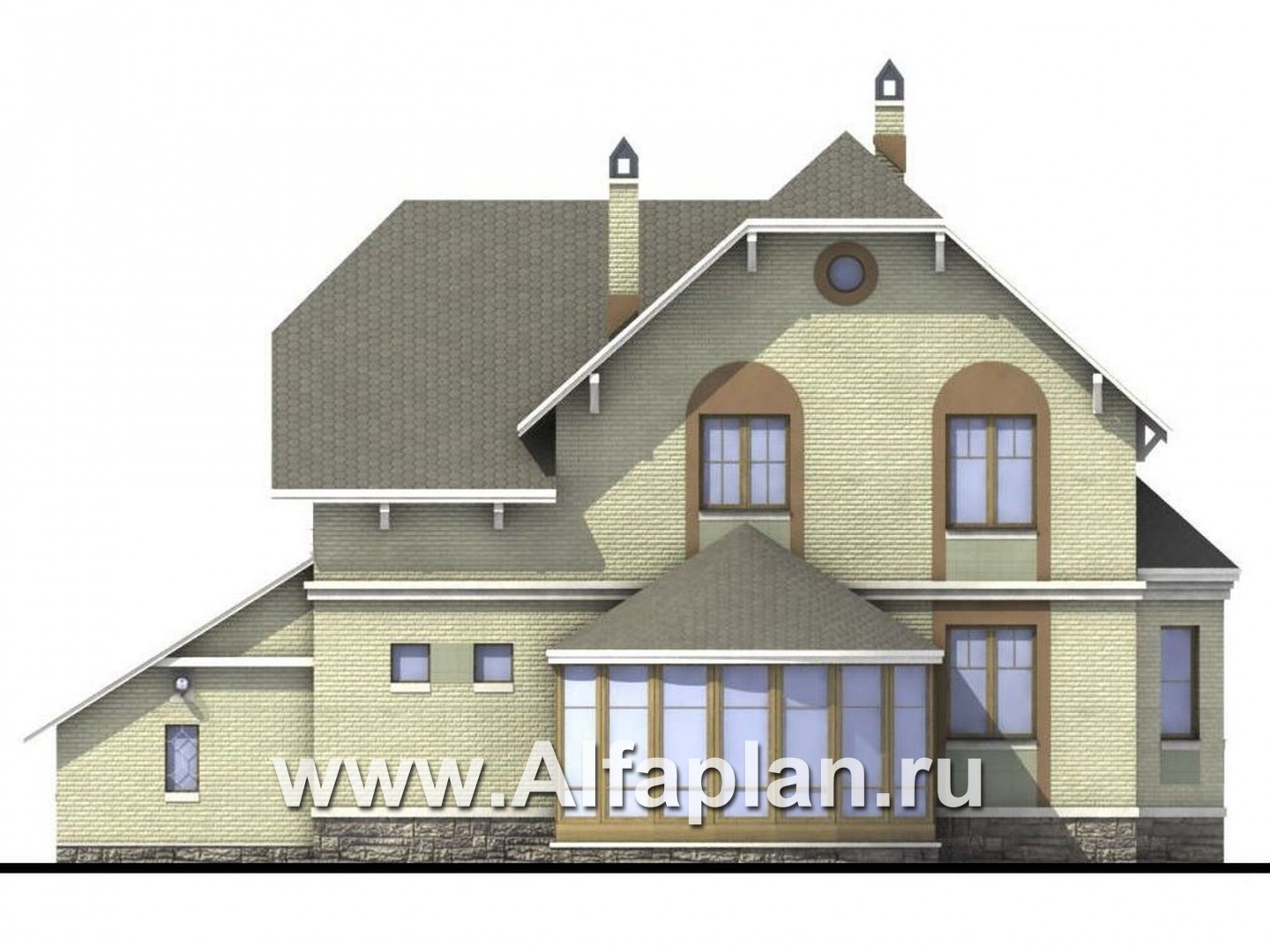

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментасборные ж/б

Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

117  м3
Тип внутренних стенкирпич

20,5  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлибитумная черепица

296.0  м2
Наружная отделкарельефный кирпич

26,5 м3  м2
Наружная отделка цоколянатуральный камень

Высота домаот пола 1-го этажа

10.177  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1,60м от пола (в спальне 15,4м2 и ванной).

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

15 кВА
Утеплительминеральная вата

Показать описание

Загородный дом вдали от городской суеты – отличное приобретение для любой семьи. Ценителям величественной красоты приглянется проект коттеджа из кирпича, который отвечает всем параметрам классических сооружений. При выборе декора создателями объекта было отдано предпочтение пастельным тонам, радующим своей свежестью и гармоничностью в сочетании оттенков. Наружная отделка строения выполнена из светлого рельефного кирпича, что выглядит очень стильно и ярко.

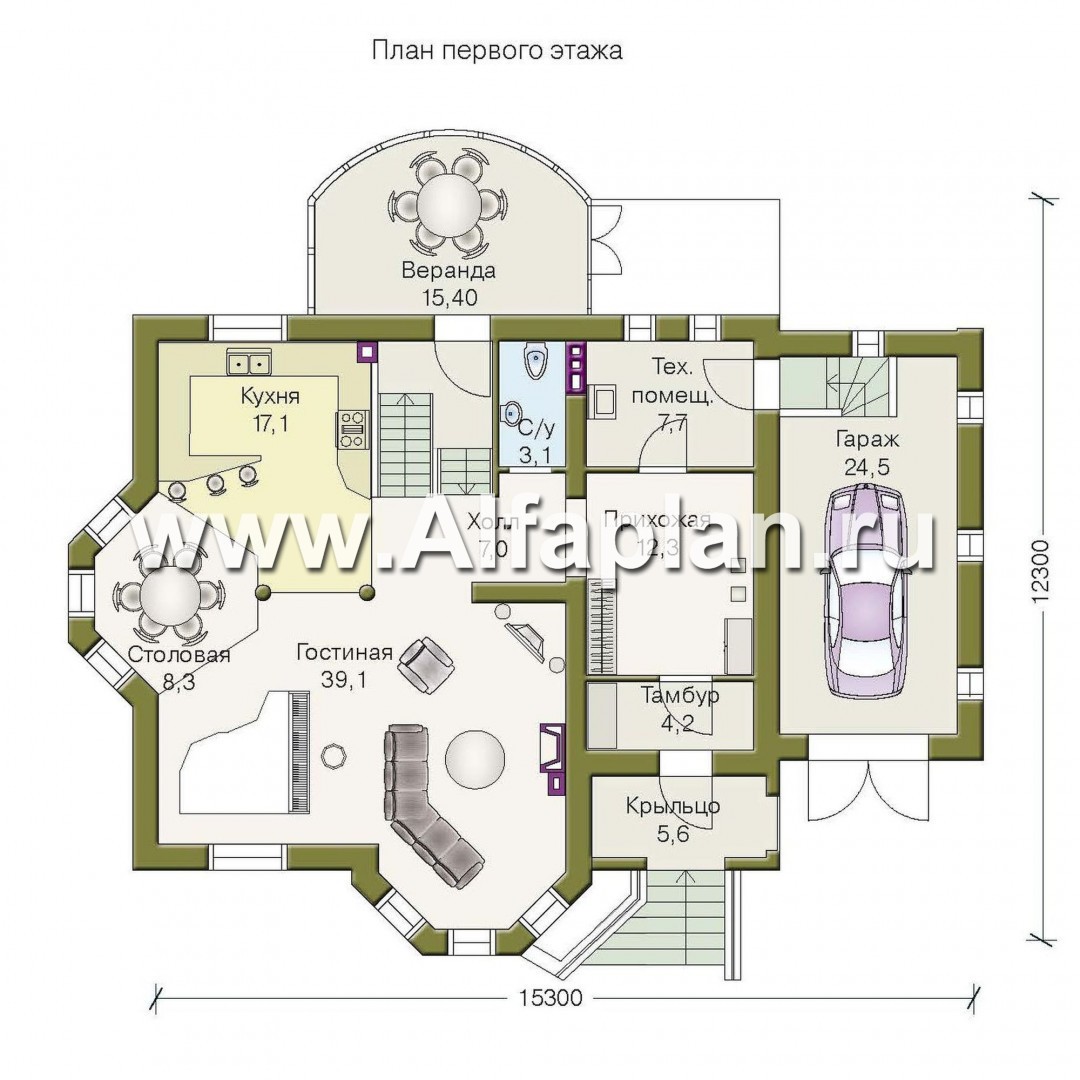

Планировка первого этажа отличается максимальной практичностью для проживания семьи с детьми. Сразу при входе в дом посетители оказываются в прихожей, которая ведет в холл и техническое помещение. В правом крыле здания располагается гараж крытого типа, где можно разместить авто всех обитателей коттеджа. Минуя холл, сразу попадаешь в просторную гостиную. Здесь же, в левой части строения, находятся кухня и столовая. Это отличный вариант для раздельного приготовления пищи и ее приема. При желании можно подышать свежим воздухом и полюбоваться открывшейся панорамой на веранде внушительного размера.

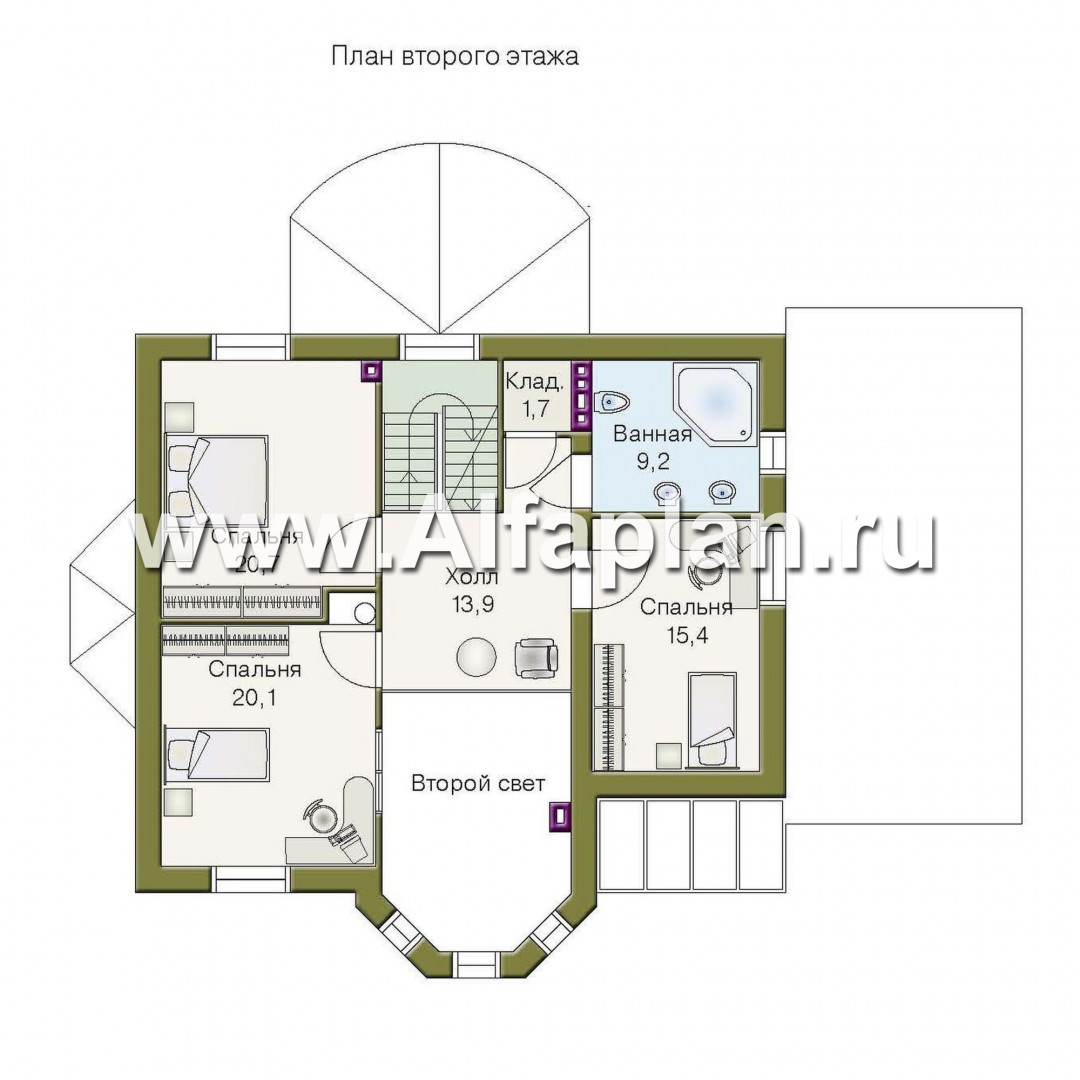

Второй этаж оборудован таким образом, чтобы здесь было уютно и комфортно всем жителям коттеджа. К этому располагают три просторные спальные комнаты, разделенные между собой большим холлом. В конце коридора помещена небольшая кладовка для хранения всего необходимого по хозяйству.

Коттедж соответствует всем нормам проживания, поэтому станет выгодным приобретением практичного жилья.

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ильнур из города Казань написал(а) 04.05.2013:

Здравствуйте, очень понравился проект 31A. Хотим этим летом сделать фундамент, в следующем году будем стоить. Не могли бы прислать точные размеры первого этажа для залива фундамента? Спасибо!

Ильнур, здравствуйте.
В проекте фундаменты разработаны очень подробно, с точными размерами, привязками, сечениями и спецификациями.
Что бы закладывать фундамент и стоить дом Вам нужен проект с конструктивными чертежами, в том числе и фундаментом, а не план 1-го этажа. Проект можно заказать на его странице, воспользовавшись формой заказа.

Мария из города Нижний Новгород написал(а) 22.04.2013:

А возможно ли перекрытие пустотными жб плитами?

Мария, здравствуйте.
В проектах с такой планировкой, где достаточно большие свободные пространства сложной формы, как в этом доме на 1-ом этаже, рациональнее применять монолитные ж/б перекрытия. Такой вариант может разработать для Вас наш конструктор за небольшую доплату. Можно использовать и пустотные плиты, но монолитных участков избежать не удастся.

Светлана из города Санкт-Петербург написал(а) 06.04.2013:

Добрый день! Подскажите,пожалуйста,форма крыши с загнутым улом -это дизайнерское решение или технологически так нужно,можно ли выпрямить крышу? Какова высота чердачного помещения над основной частью дома? Спасибо.

Светлана, здравствуйте.
Скос кровли - это вальма, в данном случая является декоративным элементом. От него можно отказаться. изменив фронтон на треугольный. Максимальная высота чердака в коньке -3.5 м.
