29A 3D

«Верона» - респектабельный коттедж с гаражом

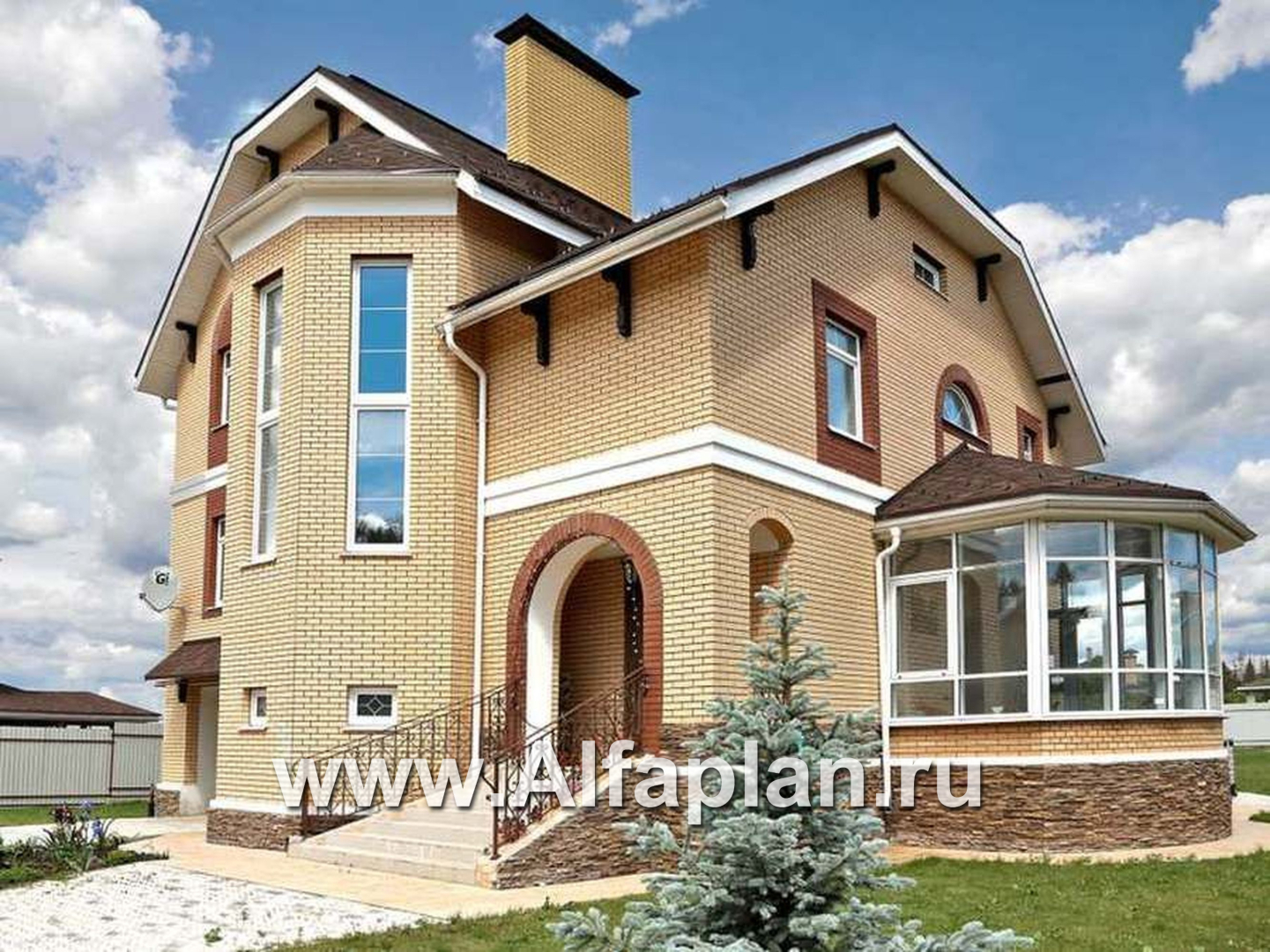

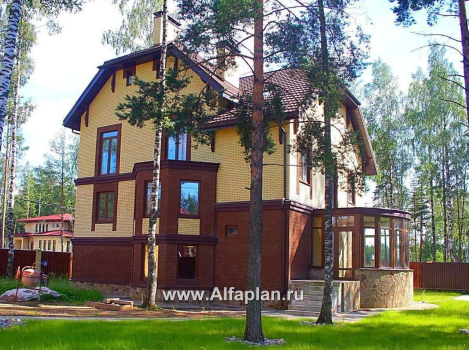

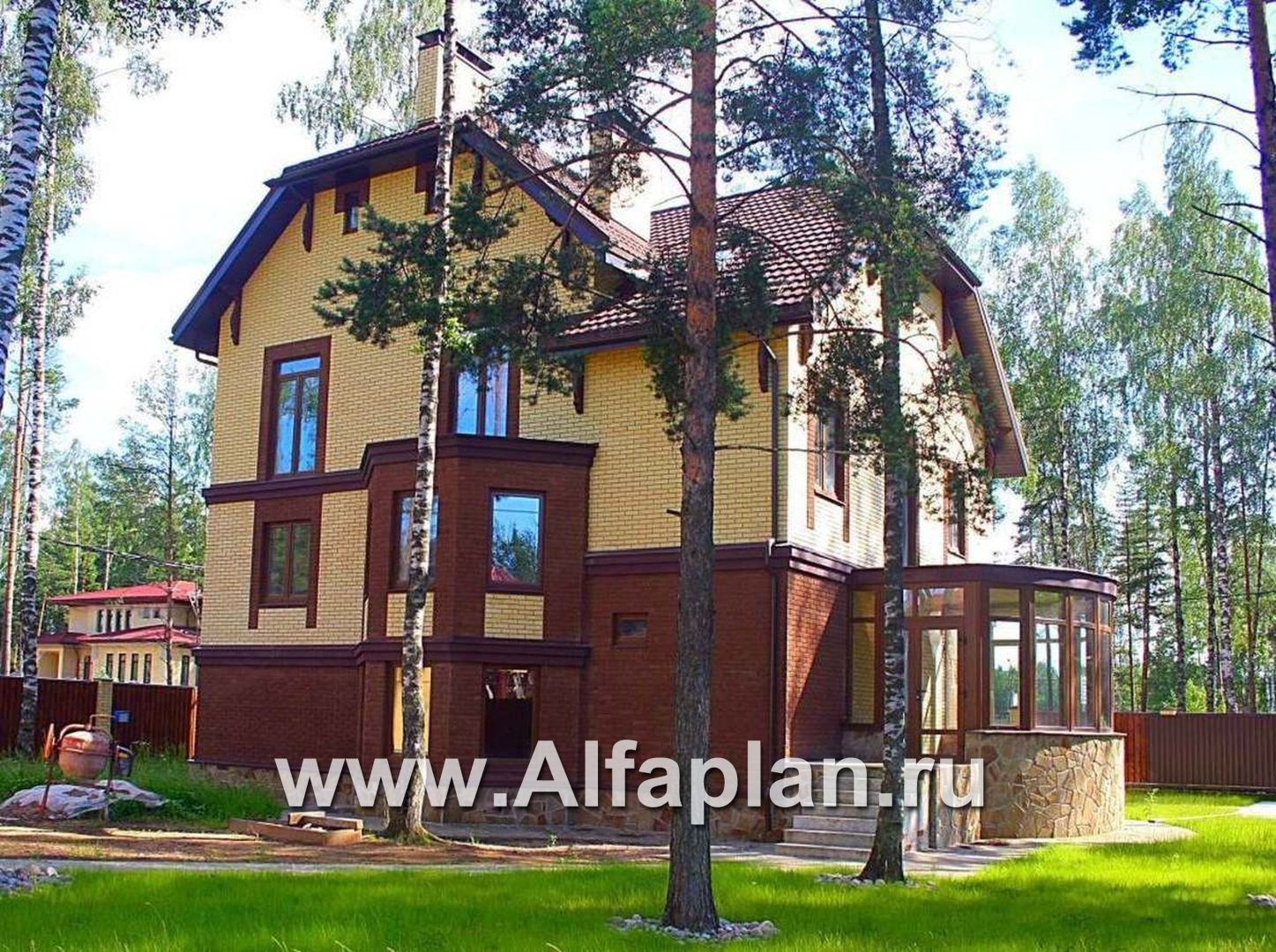

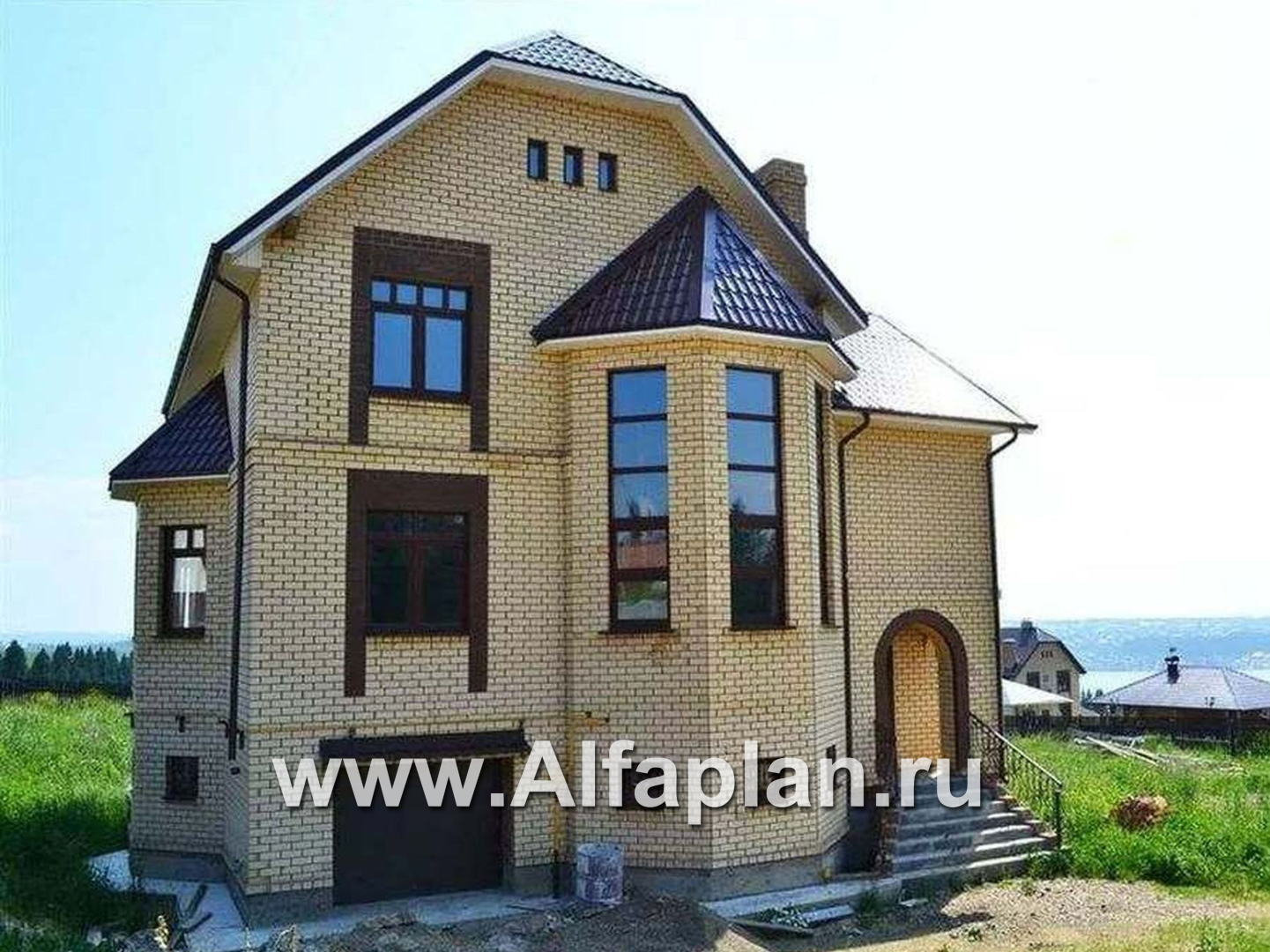

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Фотогалерея 5Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
314.50256.25135.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1-ым и 2-ым этажами - из сборных ж/б плит (рекомендуются стены ИЗ КИРПИЧА!)5000
Фундамент ленточный монолитный глубиной заложения 1,6м5000

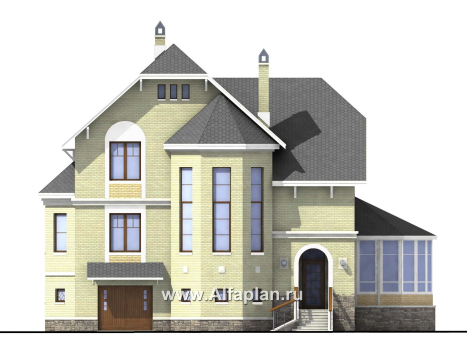

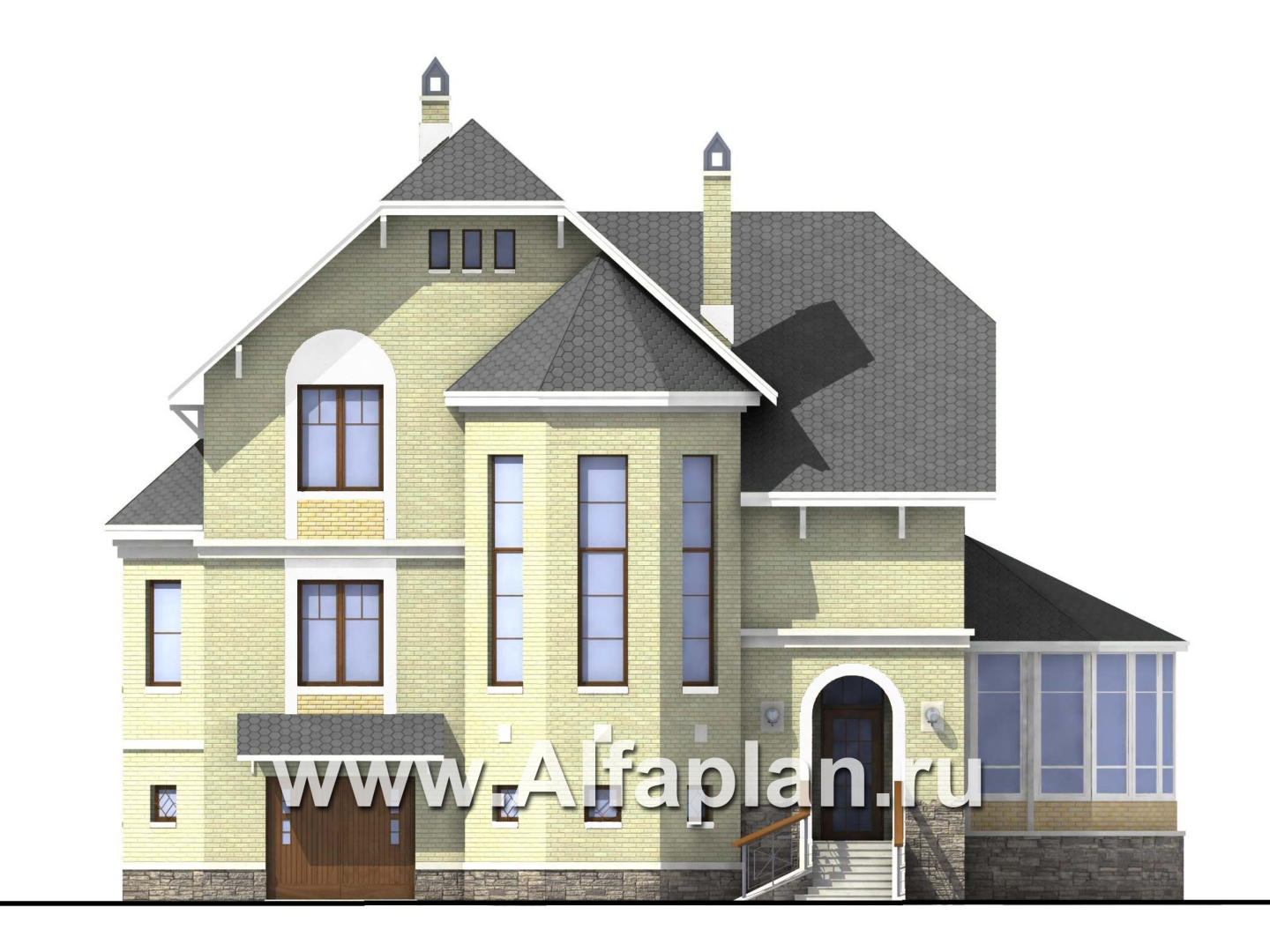

Вид спереди
Вид спереди

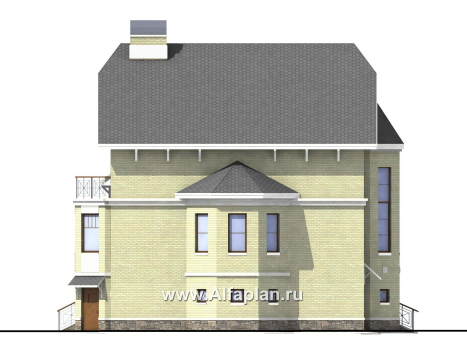

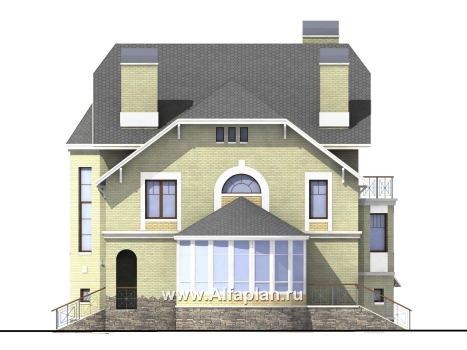

Вид справа
Вид справа

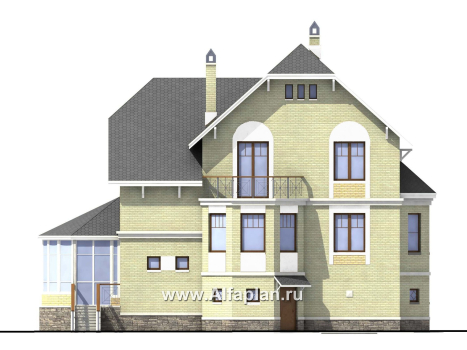

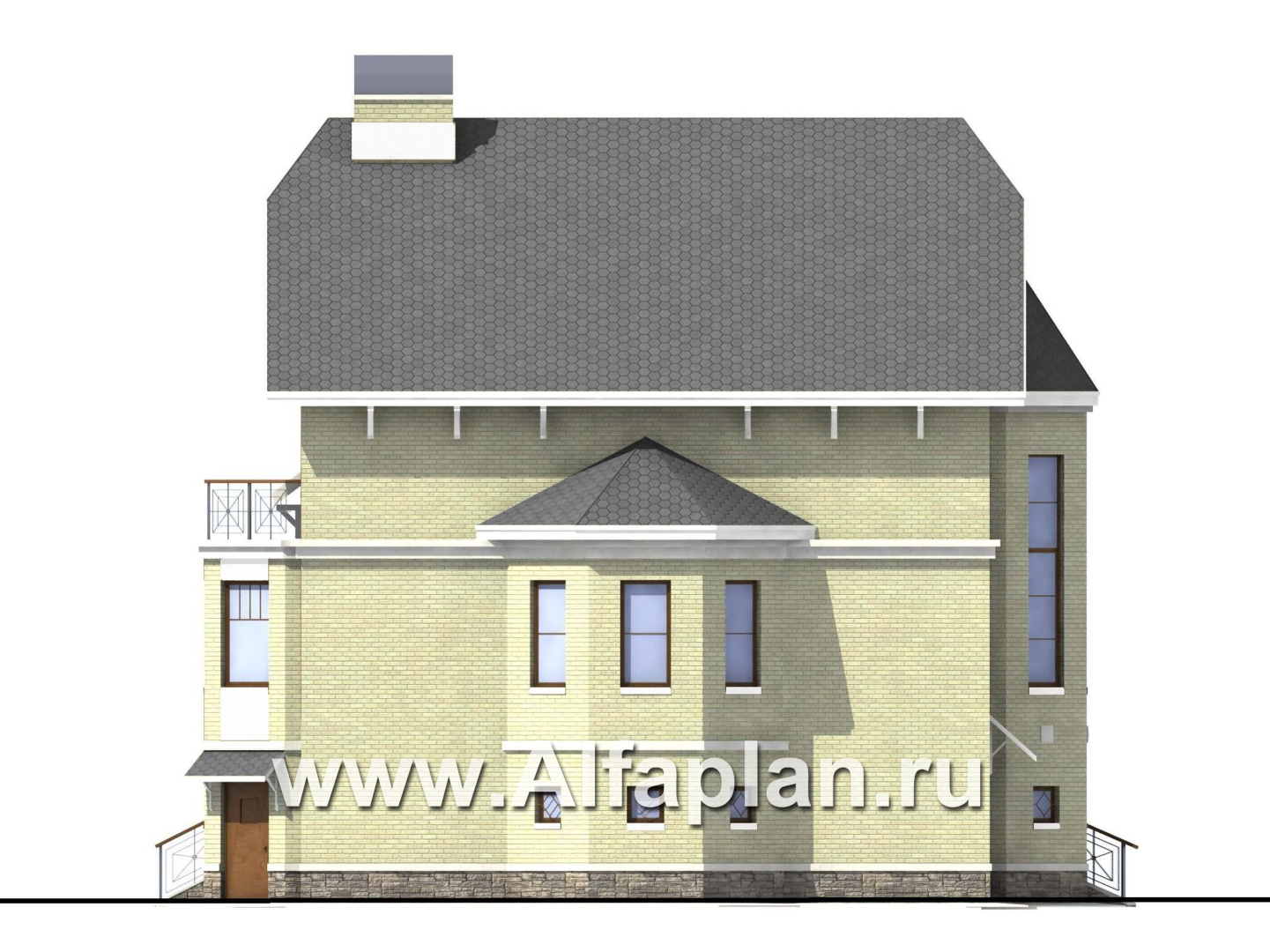

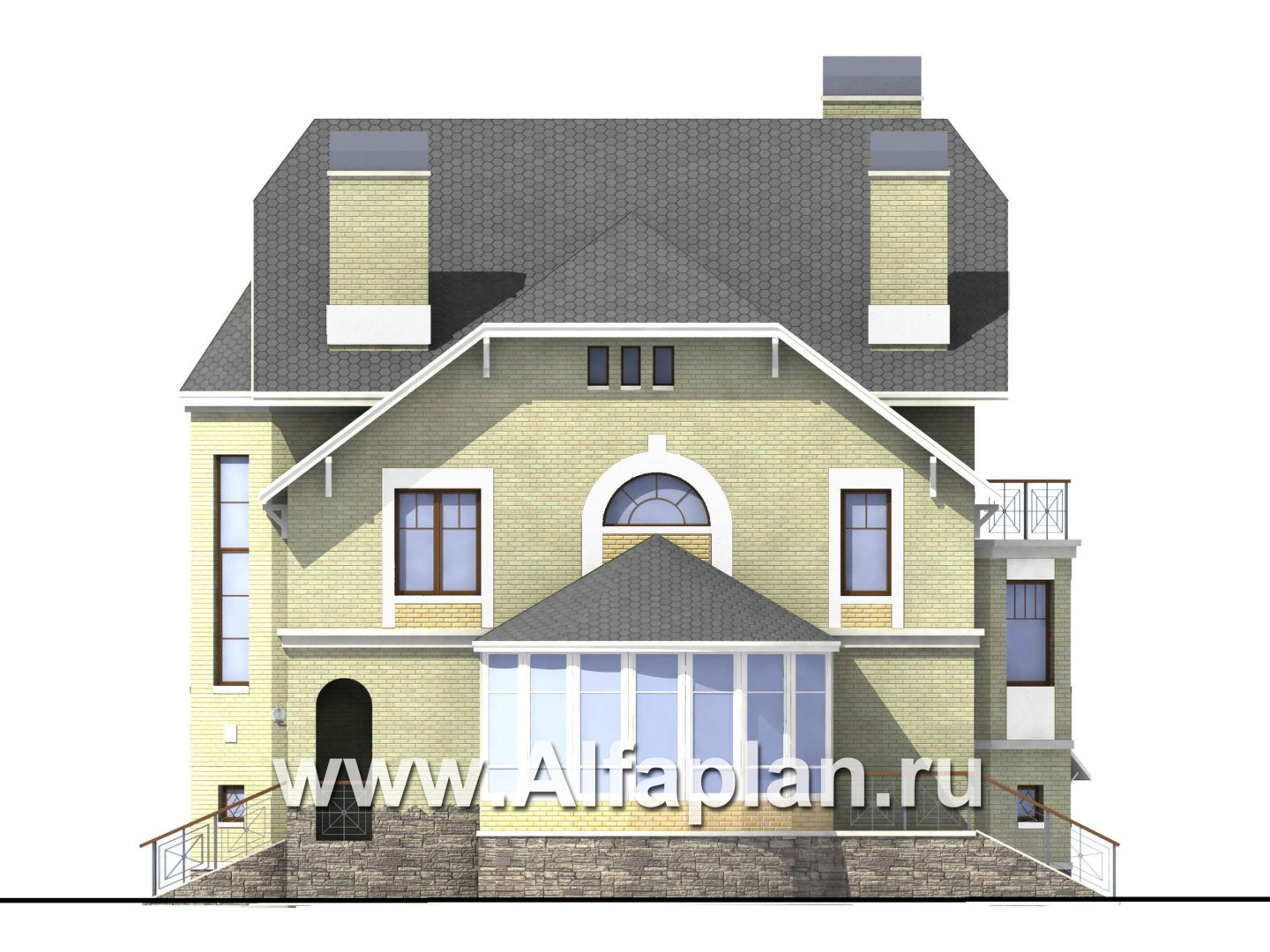

Вид сзади
Вид сзади

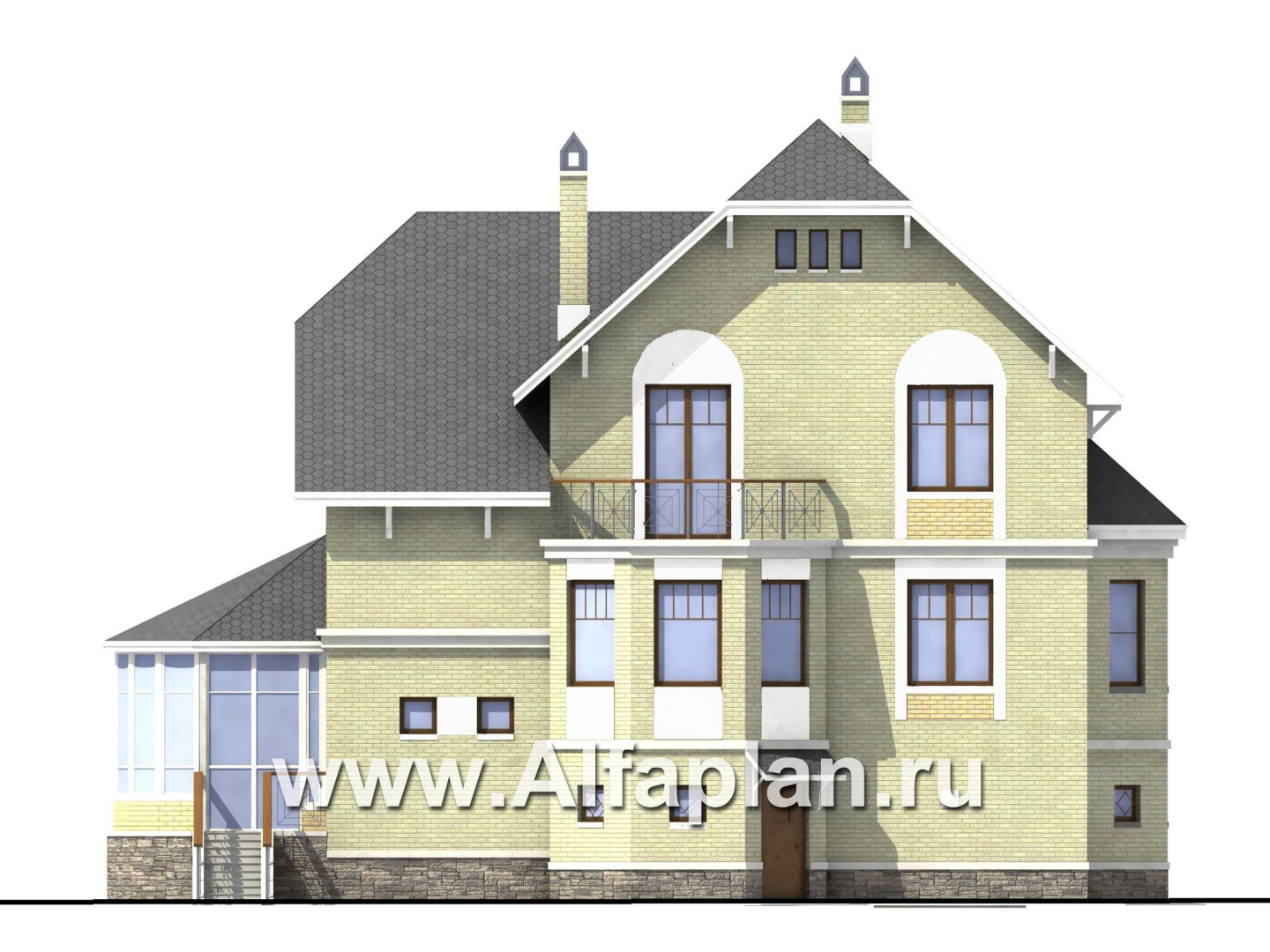

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

107.6 (с монолитным цоколем)  м3
Тип наружных стенгазобетонные блоки, возможен кирпич

132.05  м3
Тип внутренних стенкирпич М75

72.59  м3
Тип перекрытиймонолитные ж/б

14.7 + 19.7  м3
Крышачердачная

Тип кровлибитумная черепица

276.2  м2
Наружная отделкалицевой кирпич, штукатурка

30.36 м3  м2
Наружная отделка цоколяискусственный камень

Высота домаОт пола 1-го этажа

11.995  м
Высота цокольного этажаот пола до потолка

2.47  м
Высота 1-го этажаот пола до потолка

2.99  м
Высота 2-го этажаот пола до потолка

2.875  м
Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

19.0 кВА
Утеплительминеральная вата


Респектабельный  коттедж предназначен для постоянного проживания одной семьи, состоящей из 4-5 человек. В основание дома заложена монолитная железобетонная плита. Наружные стены согласно проекту должны быть выполнены из  кирпича или газобетона, поэтому данный коттедж  смело можно отнести  в категорию «проекты газобетонных домов и проекты кирпичных домов».

Внешне дом производит впечатление той самой крепости, которая в идеале должна быть у каждого человека. Экстерьер коттеджа говорит о надежности и прочности жилища. В дизайне дома нет никакой вычурности, строгость линий просматривается во всем облике дома. Элементами респектабельности этого коттеджа являются три трехгранных эркера, высокий цоколь, отделанный искусственным камнем, закрытое крыльцо с ажурными перилами лестницы и арочным входом, а также сложная конструкция кровли.

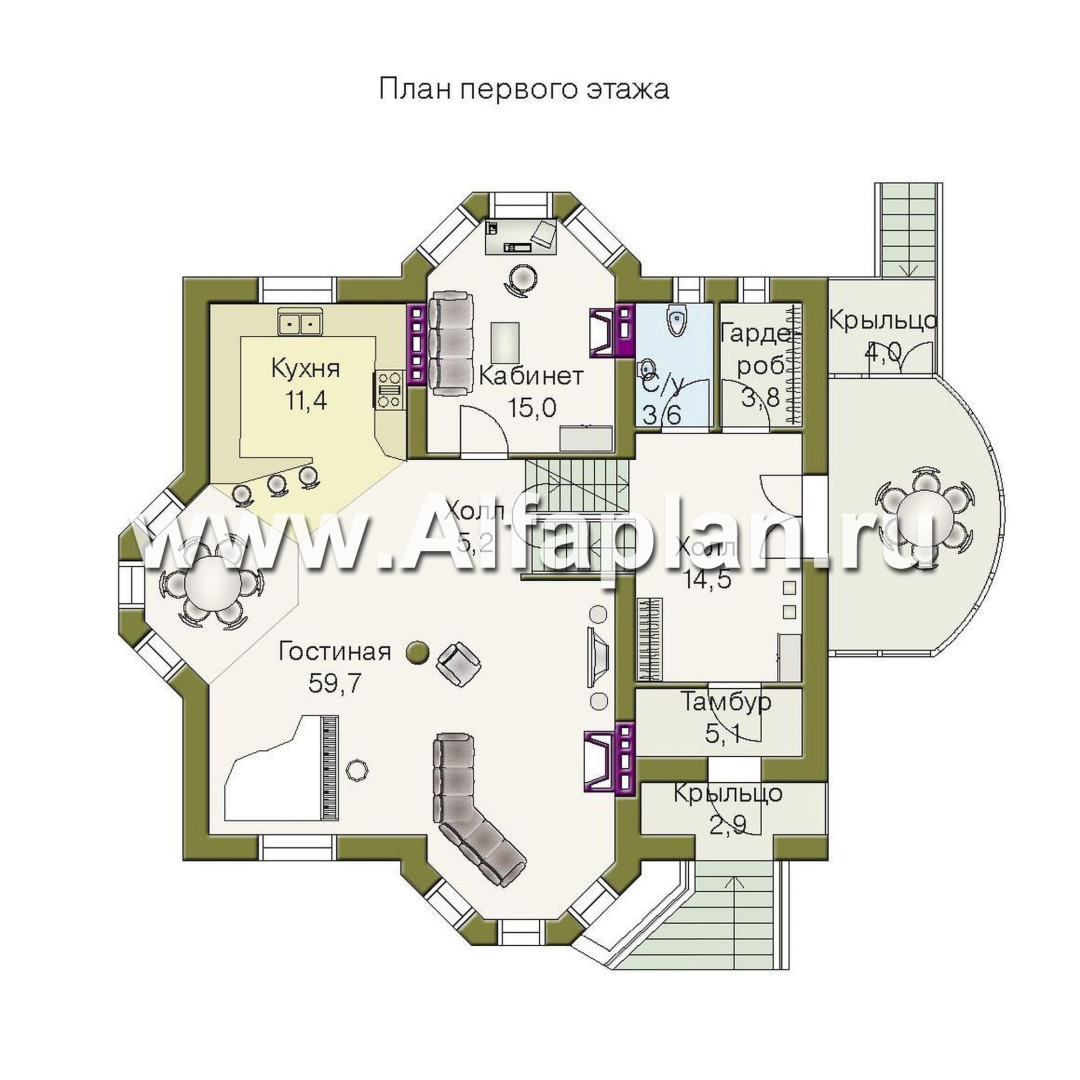

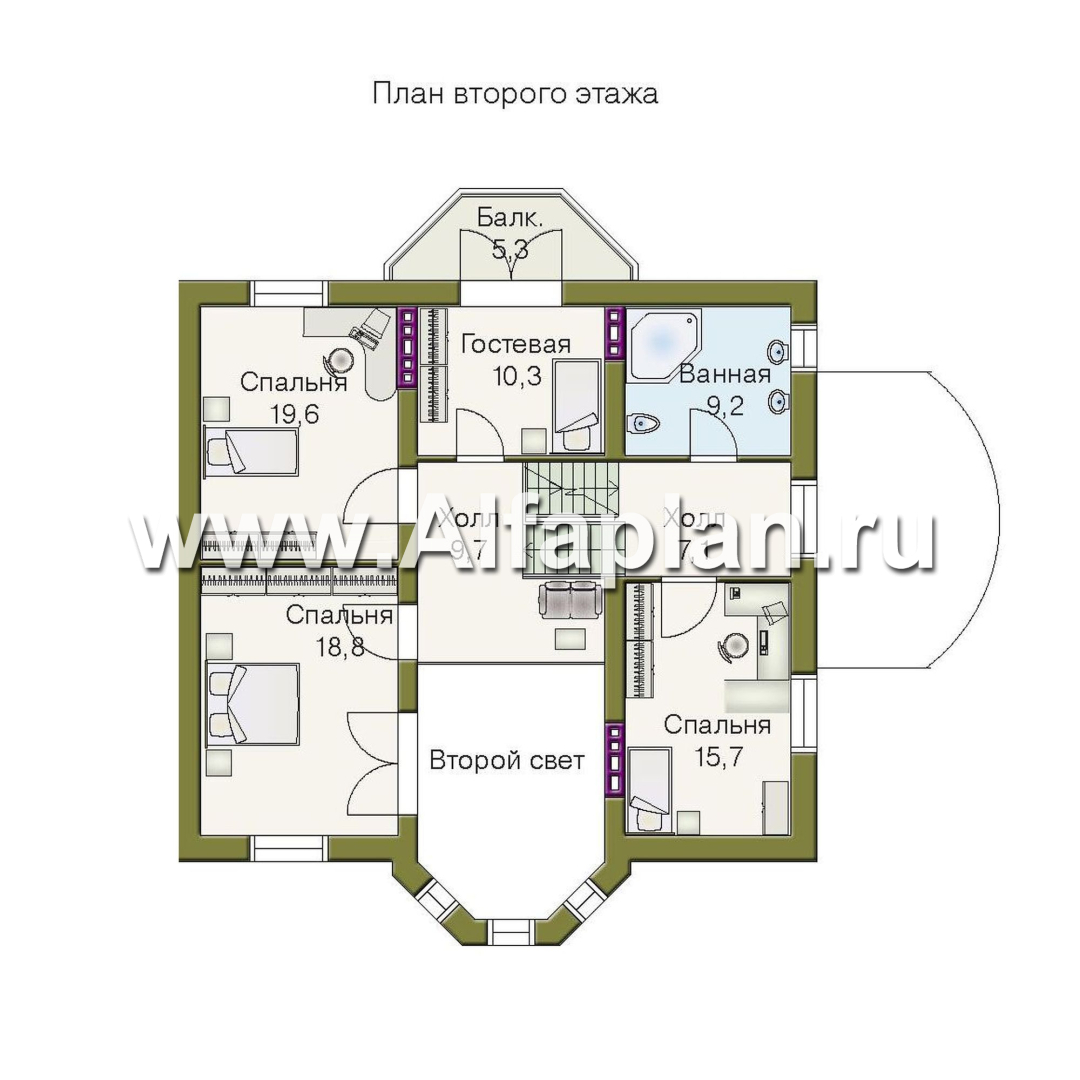

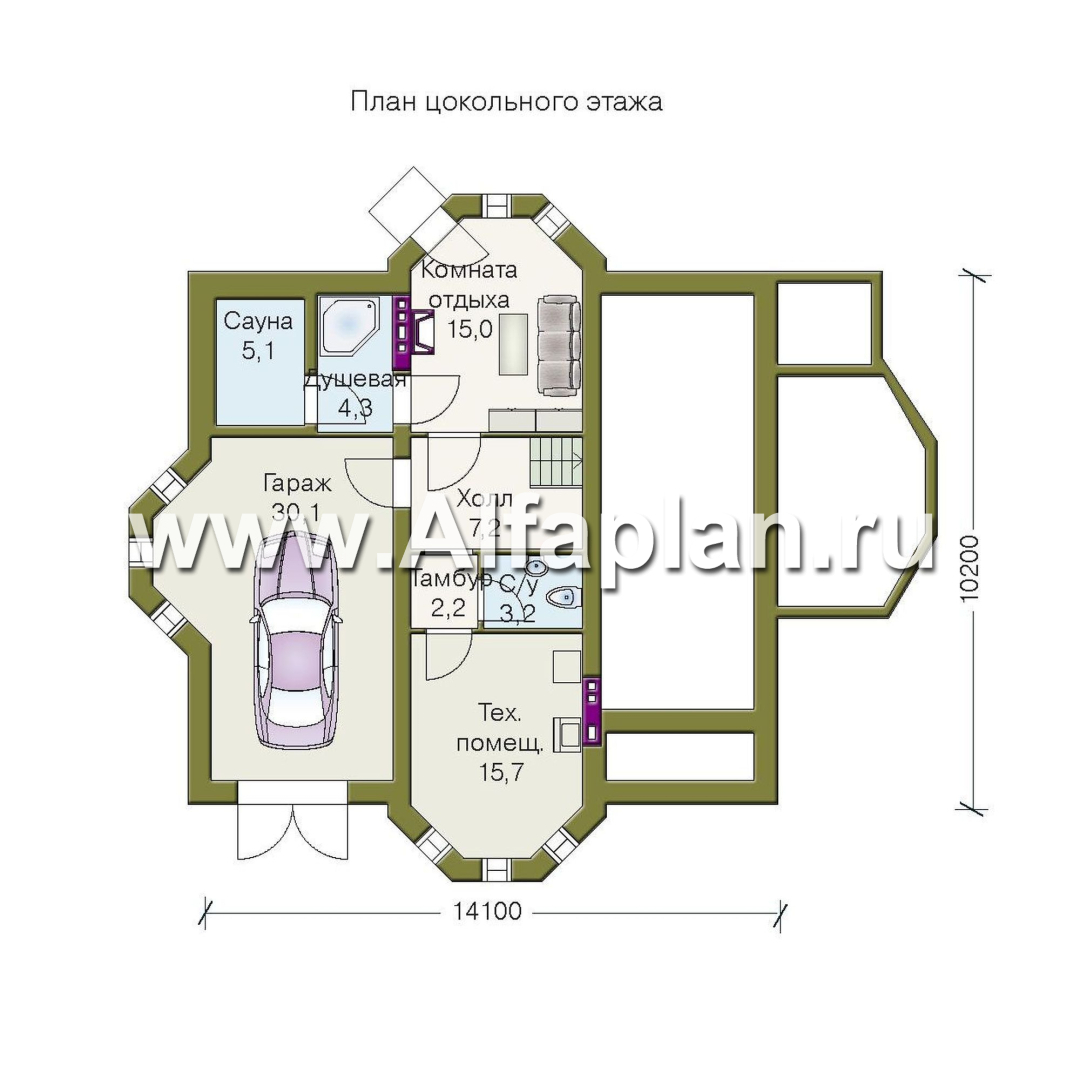

Дом спроектирован с цокольным и двумя жилыми этажами. Цокольный этаж не заглублен, он находится на уровне земли. В нем располагаются комната отдыха, отапливаемая камином, техническое помещение, гараж, а также сауна, душевая и санузел. На нижнем уровне первого этажа расположены:  входной блок, холл, туалет, гардероб и полукруглая веранда. На верхнем уровне первого этажа расположено единое перетекающее пространство гостиной, столовой и кухни. Каминное пространство гостиной - двусветное. Сама эта комната очень просторная, ее площадь занимает практически половину первого этажа. Также в гостиной находится камин. Для столовой отведен о место в боковом эркере, что придает ей прекрасное естественное освещение. Из холла имеется вход в кабинет, который, как и столовая,  имеет эркер. Кабинет так же оборудован  камином. Второй вход в дом на первом этаже проходит через застекленную веранду. На  втором этаже находятся три спальни, гостевая, большая ванная комната. Из холла открывается вид в двусветное пространство гостиной с камином. Одна комната имеет выход на балкон – это гостевая второго этажа. При желании гостевую комнату можно переоборудовать под кабинет или детскую.

Если вы остановились на этом проекте, но какие-то  нюансы вас не устроили, смело ищите что-то похожее в общем каталоге проектов. На сайте alfaplan.ru всегда найдутся самые интересные проекты коттеджей!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Владимир из города Екатеринбург написал(а) 09.09.2012:

Добрый день! Уточните, пожалуйста, габаритные размеры коттеджа с учетом выступов эркеров и веранды. Спасибо.

Владимир, здравствуйте.
Габаритные размеры коробки дома с учетом эркеров без веранды - 13.7 х 14.3 м
С учетом веранды 17.0 х 14.3 м.

Гость из города Нижний Новгород написал(а) 13.02.2012:

какая высота дома у этого проекта?

Высота дома от пола 1-го этажа  -11.995 м, отметка земли  - -1.20 м

Ольга из города Астрахань написал(а) 17.01.2012:

Спасибо за ответ. Балкон хотим убрать -возможно ли это?

Ольга, здравствуйте.
Балкон можно убрать и заменить и над эркером сделать кровлю. Такое изменение под силу строителям.
