25K 3D

«Консул» - изящный дом для солидных людей

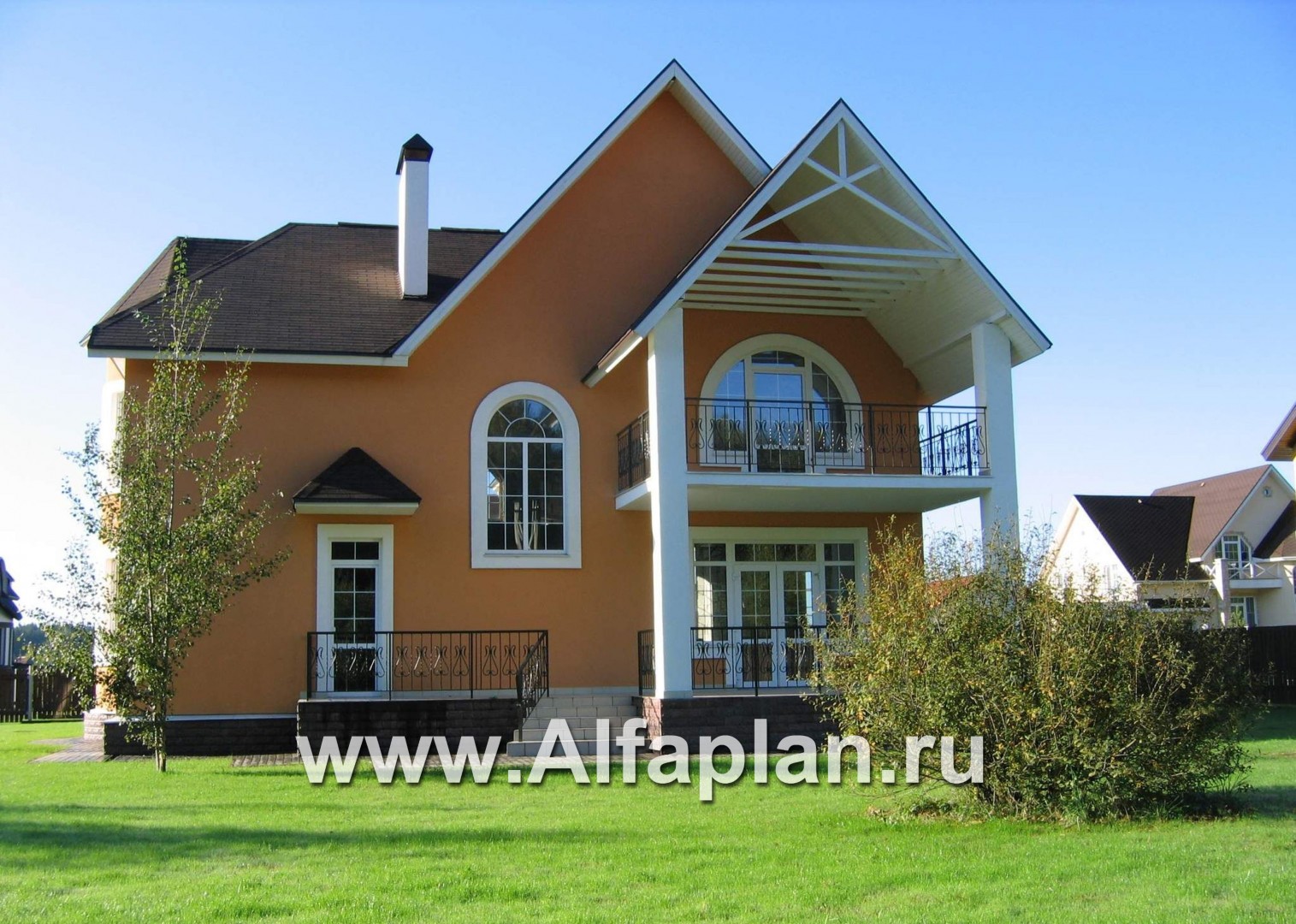

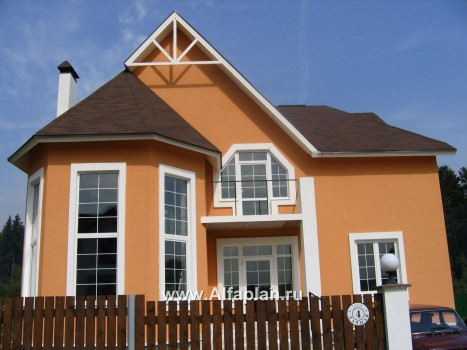

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
252.40103.4
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

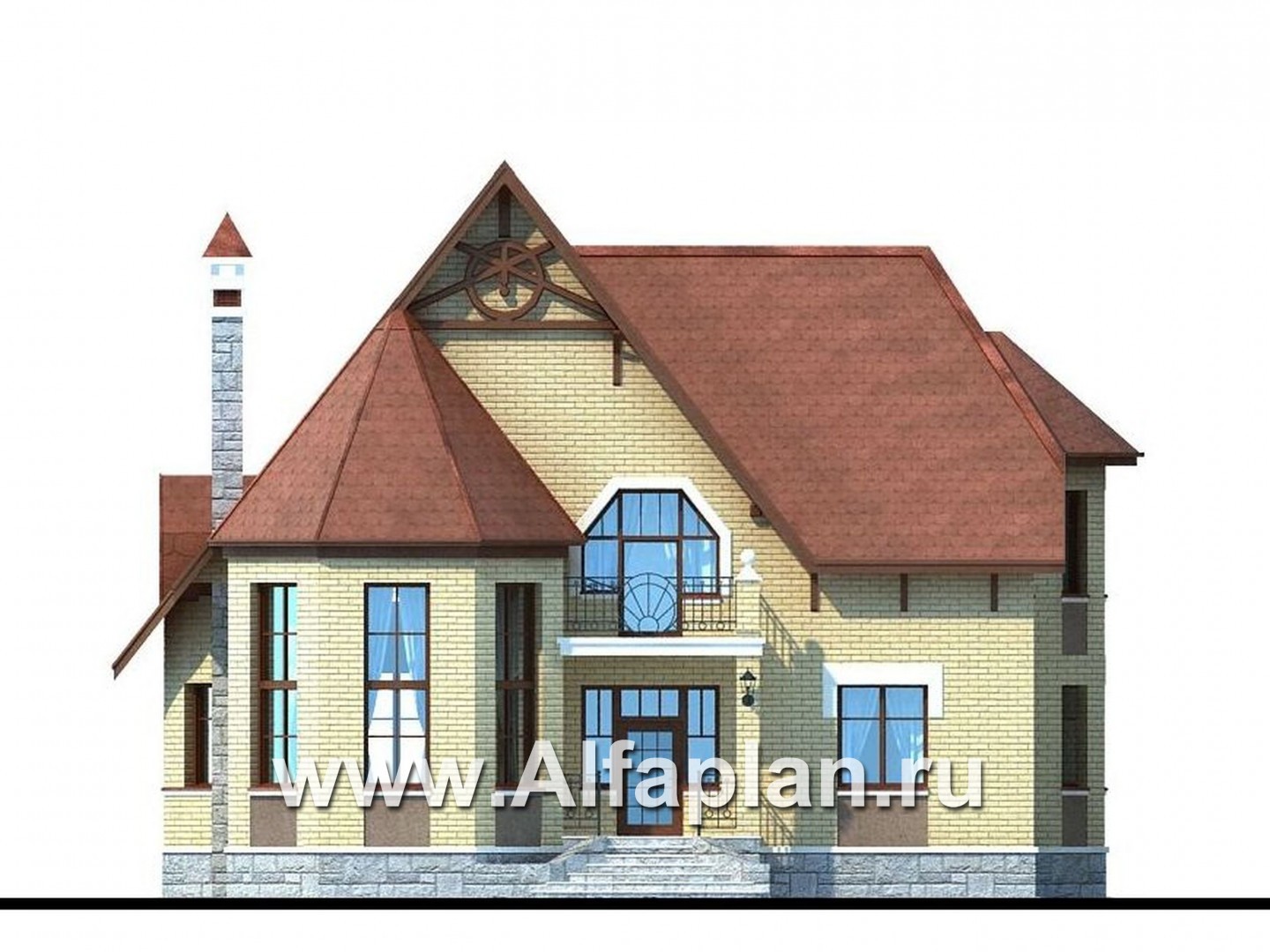

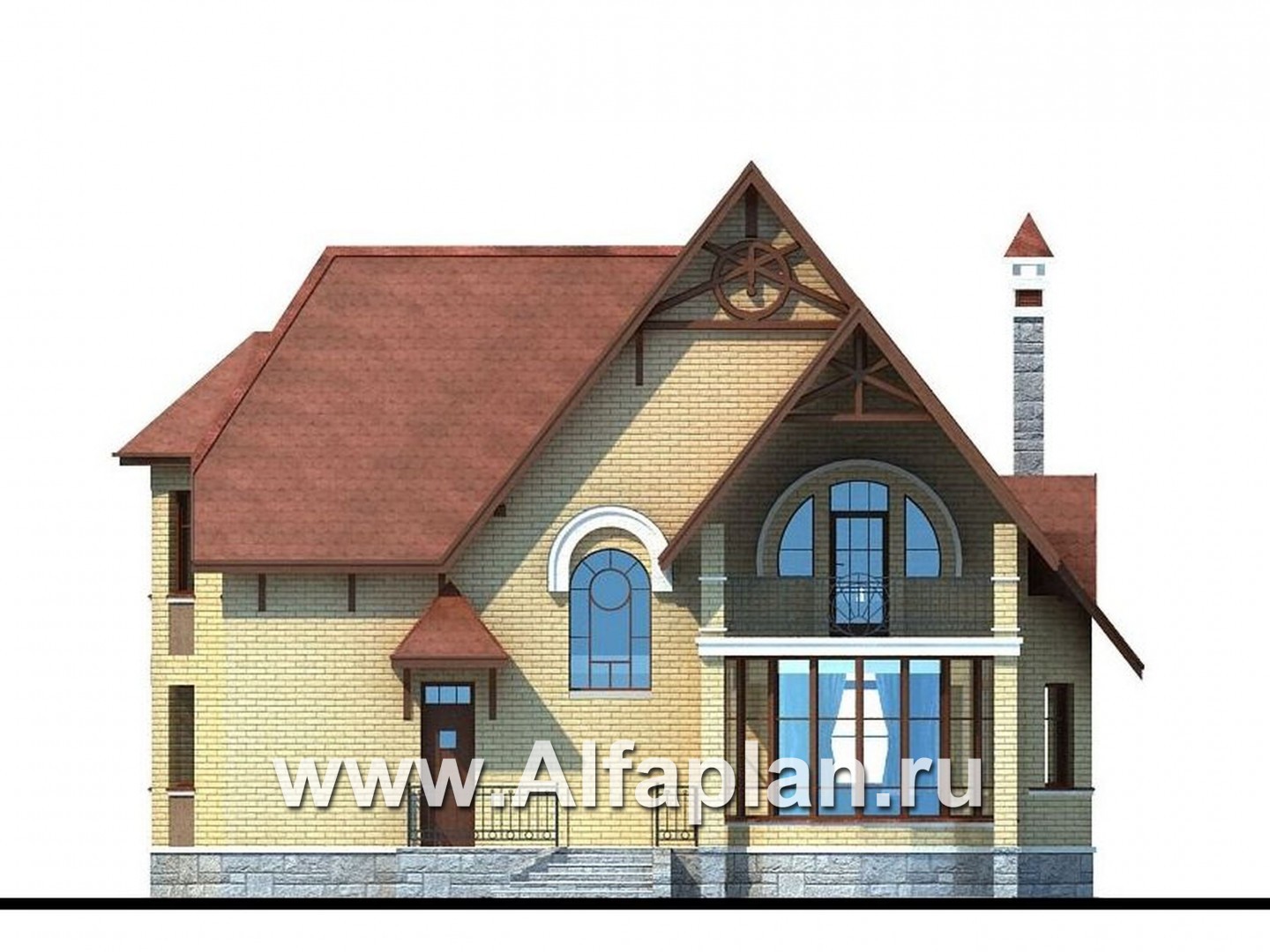

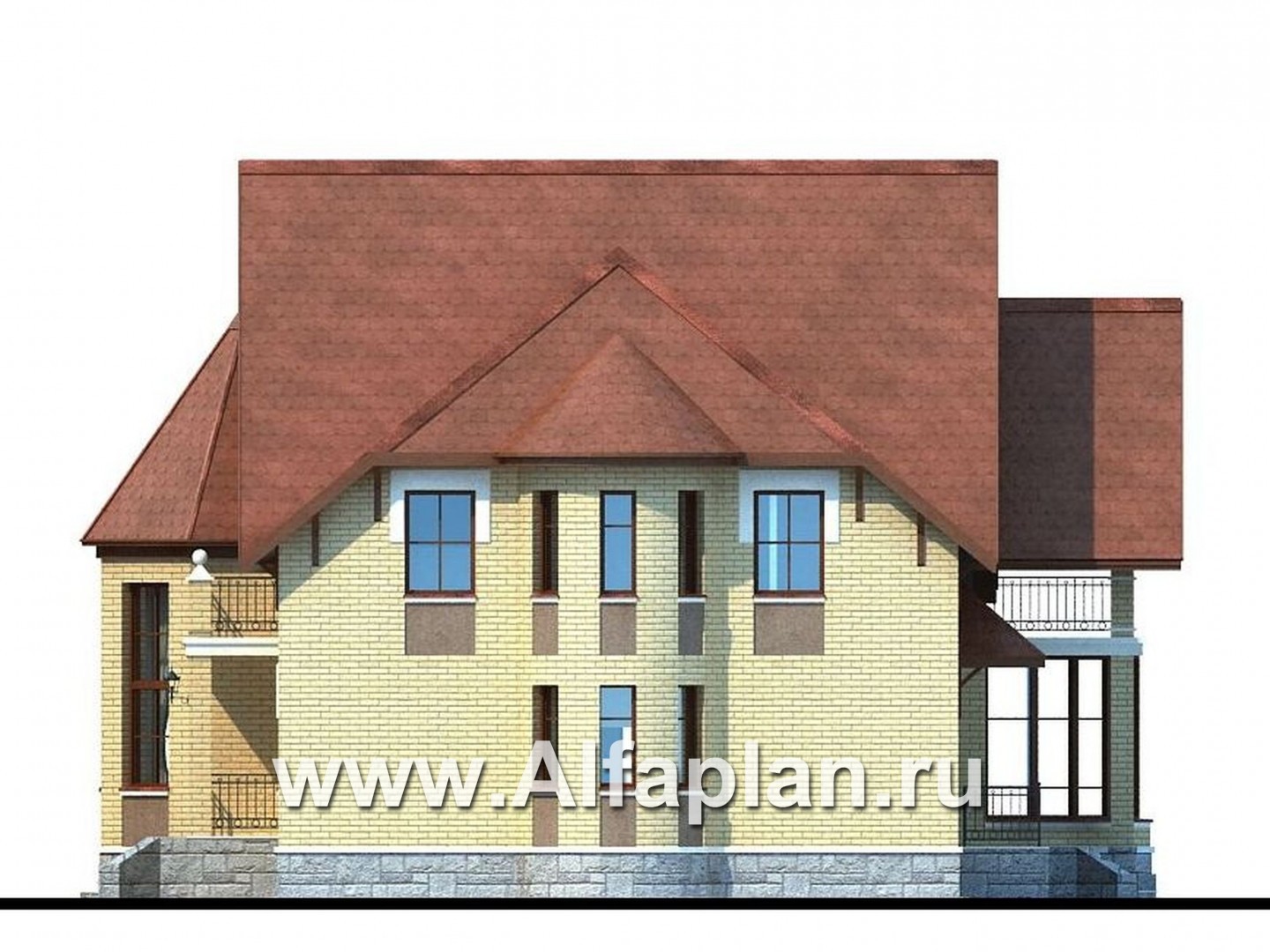

Вид спереди
Вид спереди

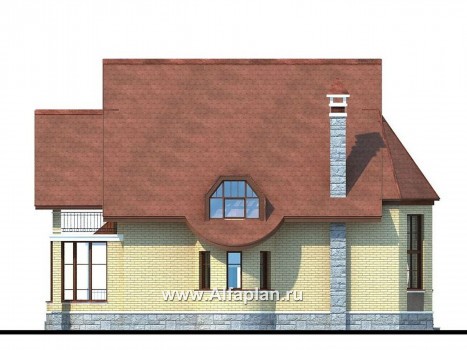

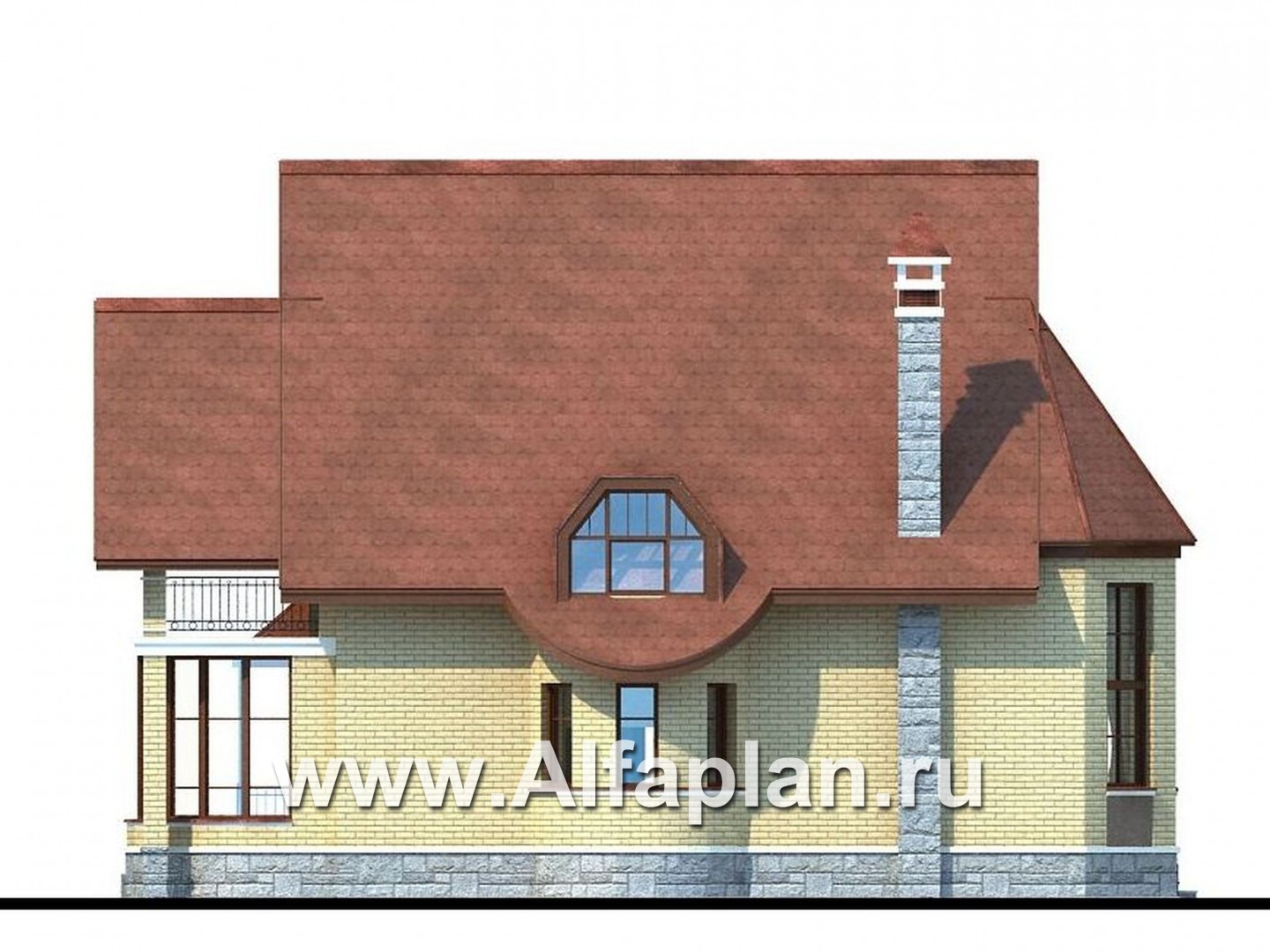

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита с моноитным цоколем

89.92  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

125/119  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

44/42  м3
Тип перекрытиймонолитные ж/б

19.8  м3
Крышачердачная

Тип кровлибитумная черепица

350  м2
Наружная отделкалицевой кирпич, штукатурка

Наружная отделка цоколяискусственный камень

Высота домао пола 1-го этажа

10.895  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

23.2 кВА
Утеплительминеральная вата

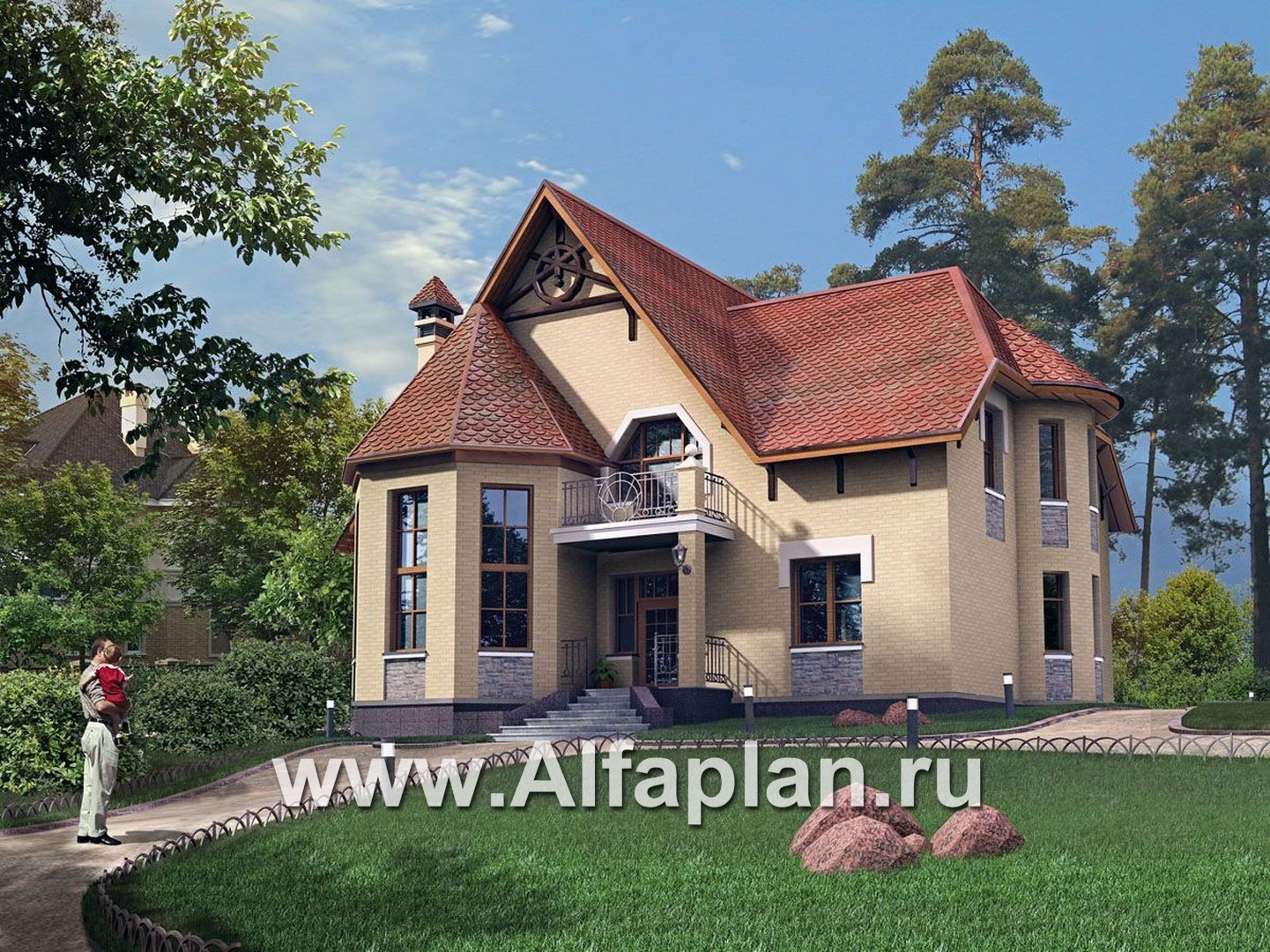

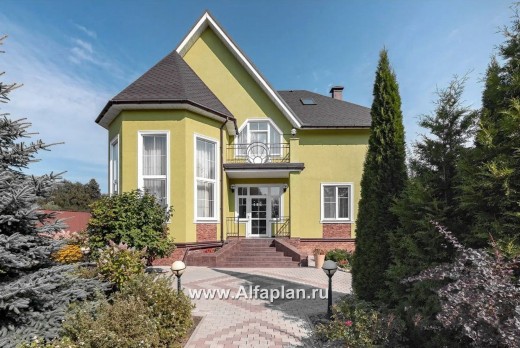

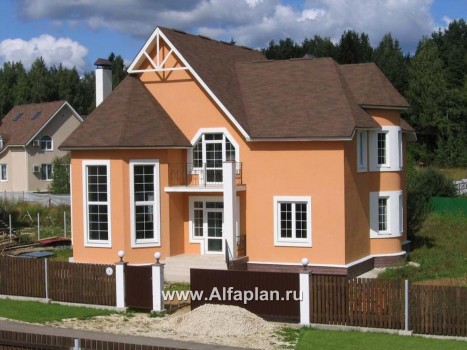

Двухэтажный дом,  архитектура которого выполнена в романтическом характере с применением элементов стиля модерн. В этом проекте удачно подобрано сочетание оттенков отделочных материалов: желтый облицовочный кирпич и коричневая кровля дома. В фундаменте дома заложена монолитная железобетонная плита, а наружные стены  предусмотрены из двух материалов: газобетонных блоков и кирпича. Таким образом, дом входит в проекты газобетонных домов и проекты домов из кирпича.  Проект этого коттеджа имеет довольно интересную конфигурацию: с фасада здания располагается мощный трехгранный эркер, а с боковых сторон дома выстроено два полукруглых эркера поменьше. Вход в дом украшает кирпичная колонна, соединяющая крыльцо и балкон второго этажа. Удачно выбрано решение в оформлении ограждения крыльца и балкона коваными секциями.

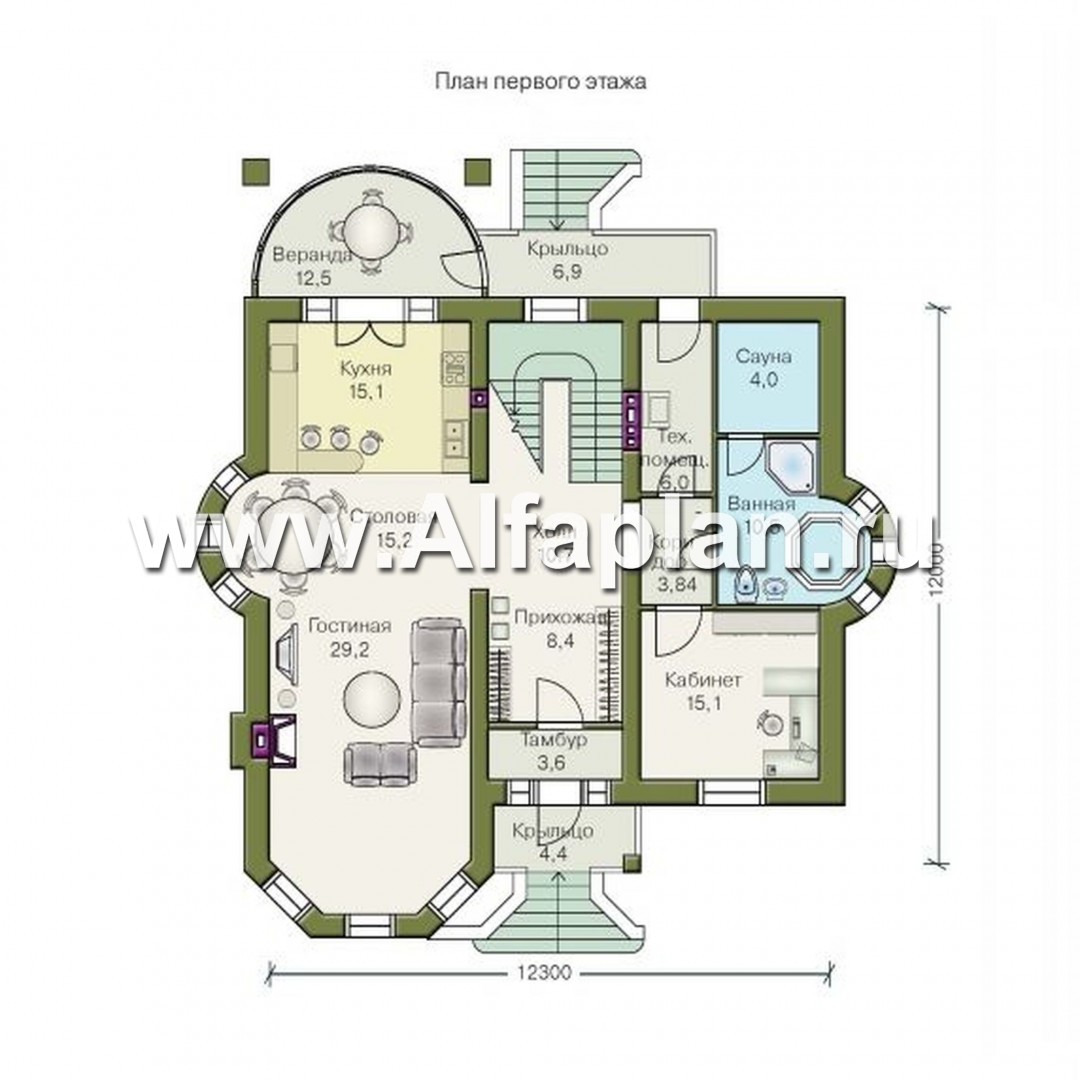

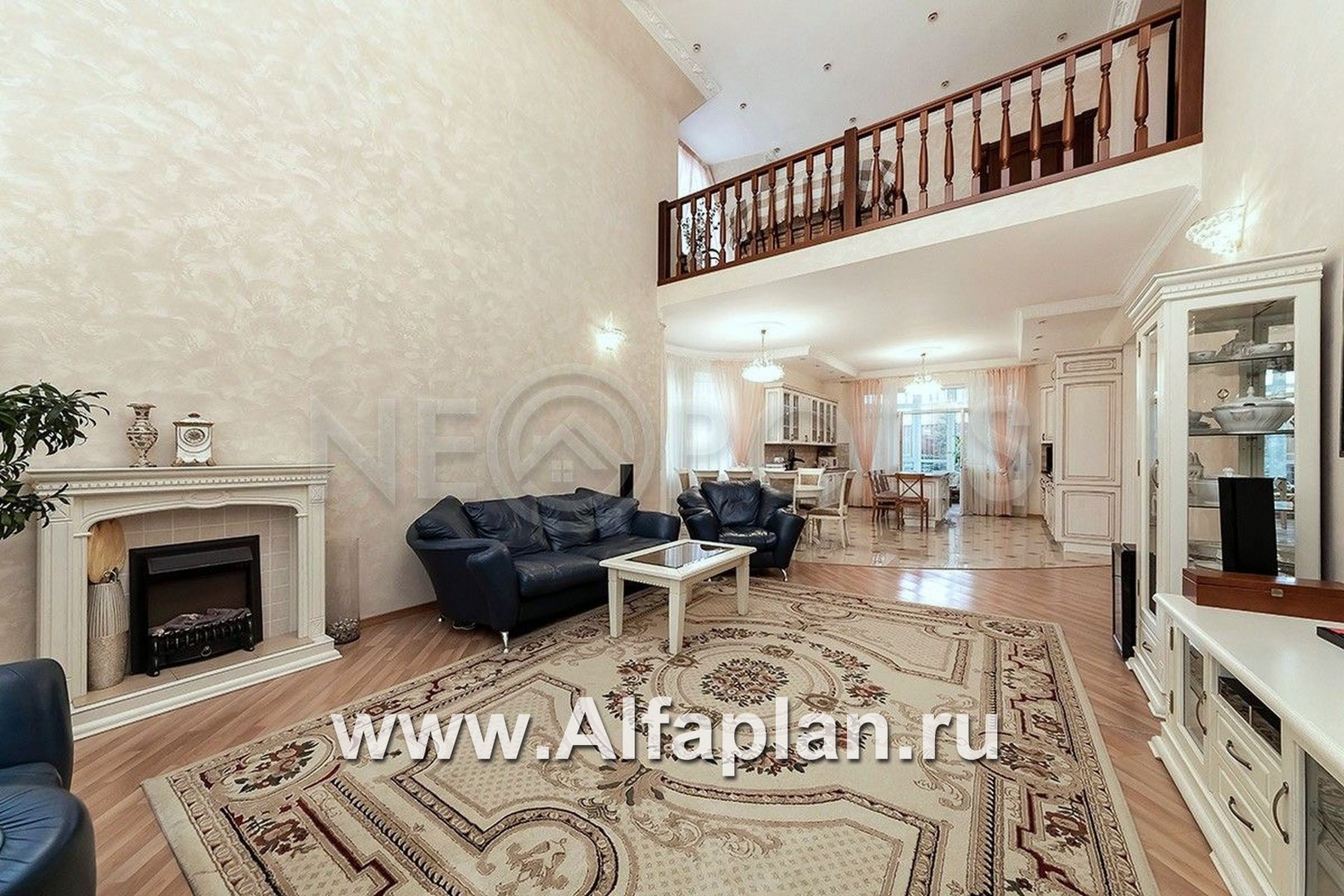

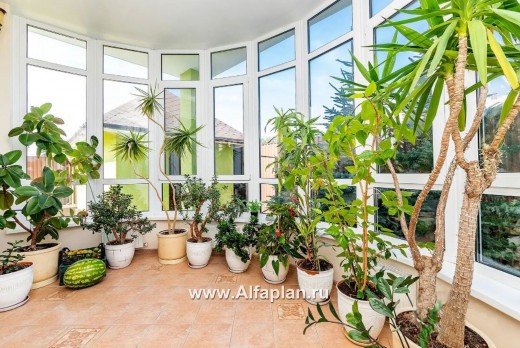

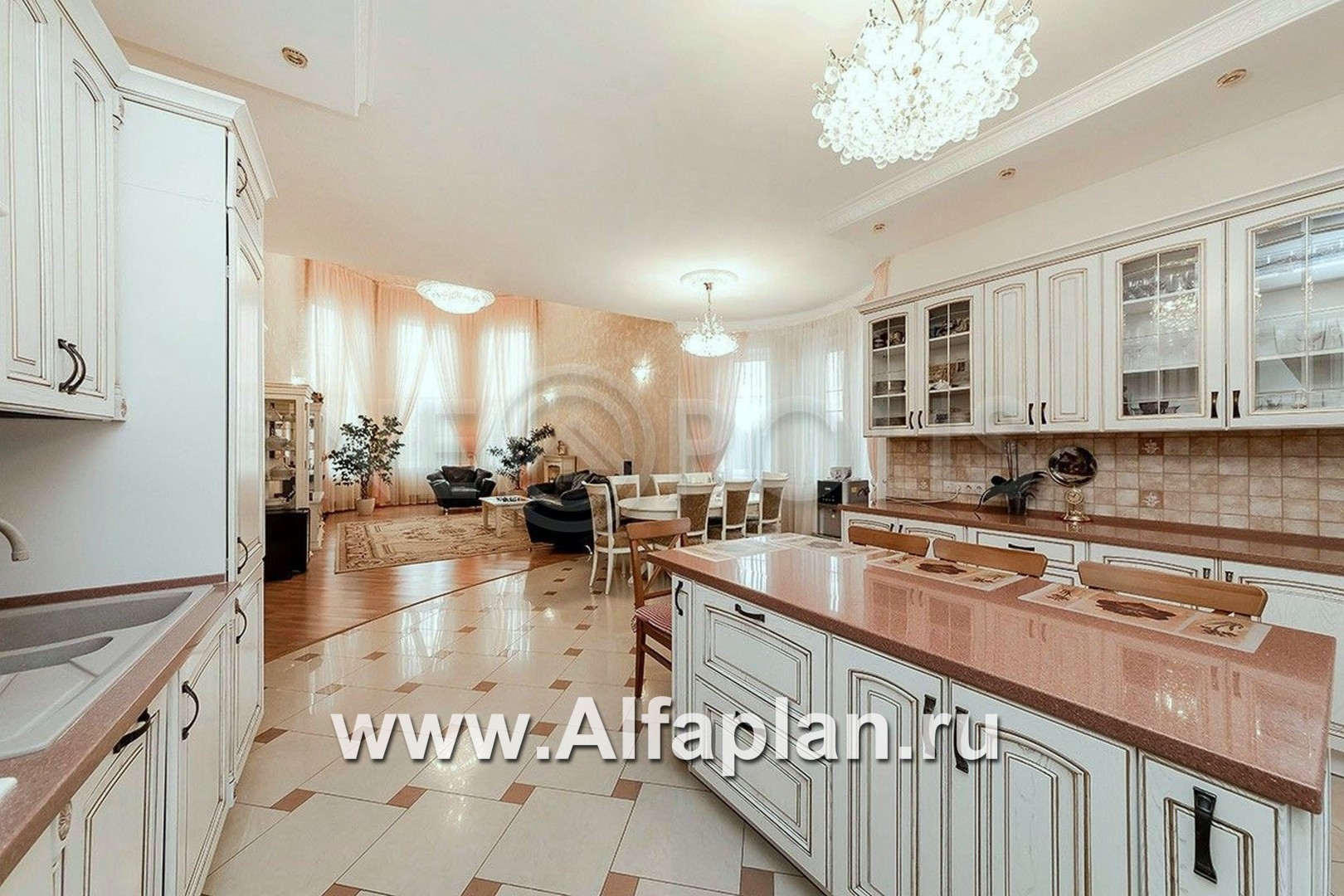

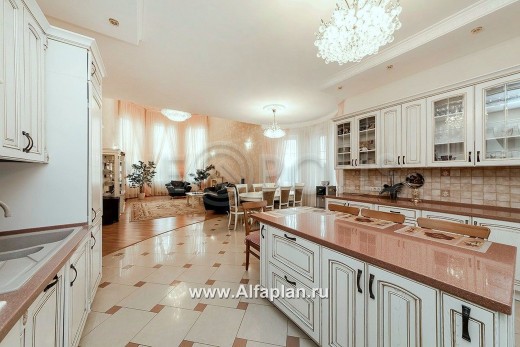

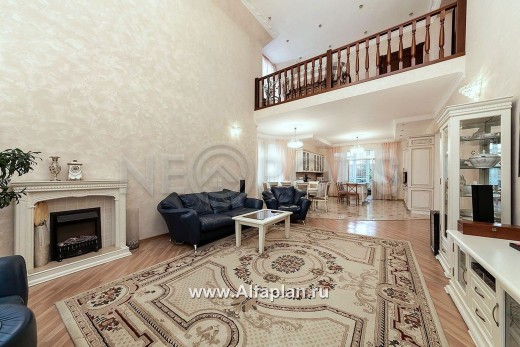

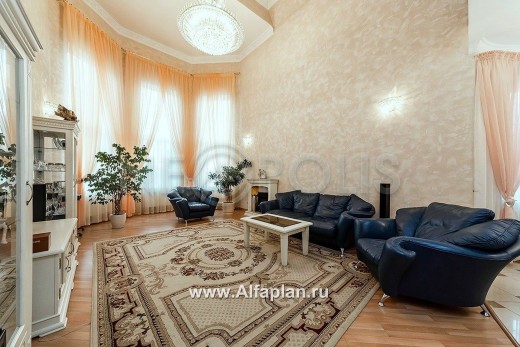

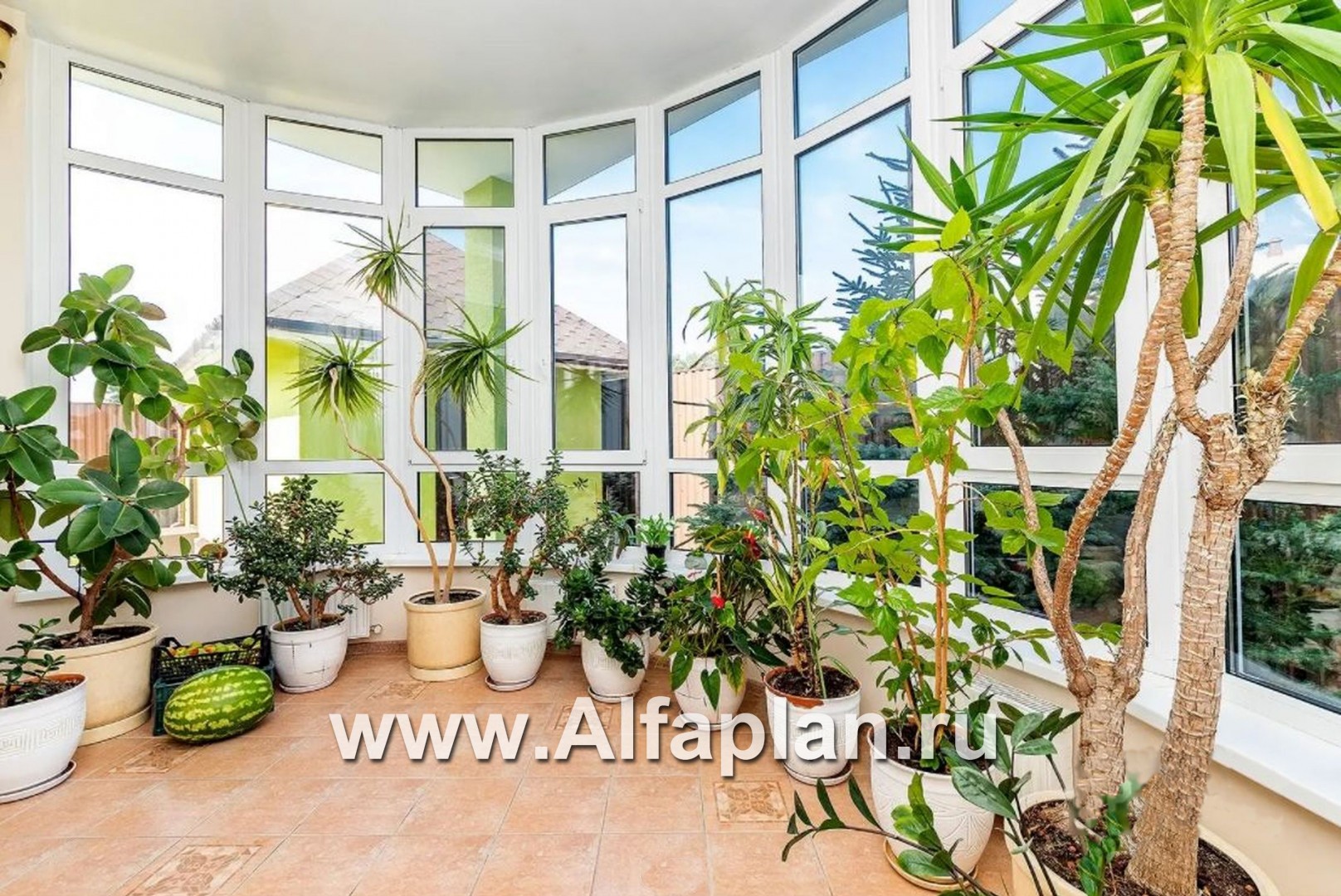

Изящное крылечко предваряет вход в дом.  Тамбур, прихожая и холл образуют входную зону первого этажа. Из холла широкий проем ведет в гостиную. Гостиная двусветная, со стропильным потолком, камином и высоким, трехгранным, остекленным эркером. Она непосредственно перетекает в столовую (столовая прекрасно освещена окнами полукруглого эркера), которая связана напрямую с кухней. Из кухни можно выйти в полукруглую, застекленную  веранду, которая перетекает во второй вход в дом с просторным крыльцом.  Сауна, ванная комната и тех. Помещение объединены в один блок, к нему примыкает кабинет (гостевая). Ванная комната располагается во втором полукруглом эркере, за счет чего она имеет прекрасное естественное освещение. На втором этаже запроектированы три спальных комнаты, большая ванная и  прпосторный холл, который может быть использован, например, как, библиотека или биллиардная. Из этого холла есть выход на лоджию и открывается великолепный вид  сверху на гостиную. При необходимости на месте холла можно разместить еще одну спальню. Ванная комната на втором этаже также имеет естественное освещение за счет окон полукруглого эркера.

Если этот дом нравится, но не устраивают какие-то нюансы, всегда есть возможность рассмотреть вариативные проекты коттеджей, например такие, как 25Е и 25С, а также дома другого плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ирина из города Москва написал(а) 19.06.2013:

Есть ли в данном проекте мансардный этаж? Почему нет на планах его? Какой его размер?

Ирина, здравствуйте.
Мансардным называется второй этаж. В холле 2-го этажа уклон потолка начинается на высоте 1. 0 м от пола.

Данил из города Киев написал(а) 14.01.2013:

Подскажите какая у него ширина гостинной ?

Данил, ширина гостиной без эркера 4.5 м.

Юрий из города Краснодар написал(а) 11.02.2012:

Здравствуйте, при заказе «Консул» - изящный дом для солидных людей (проект коттеджа 25K 3D) можно ли сразу предусмотреть подвал - под кабинетом санузлом сауной и тех пом.; убрать сауну обеденив тех.пом. и сауну в одну постирочную убрав выход из нею на улицу оставив только окно вход в подвал сделать по лестницой хола(высота подвала мин. 2.20 (подпочвенные воды глубоко),в постирочной будет установ. газовый котел отопления(или в подвале вместе водонагревательной колонкой- газовой. Спасибо. Юрий

Юрий, здравствуйте.
За перечисленные Вами корректировки в рабочем проекте мы не возьмемся. Можем предложить вариант корректировки Паспорта проекта, все изменения будут выполнены в планировках, рабочий проект останется неизменным.
