89B

"Пенаты" - дом с богатой живописной архитектурой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
216.60201.6096.61
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
258.8942.33
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)42000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

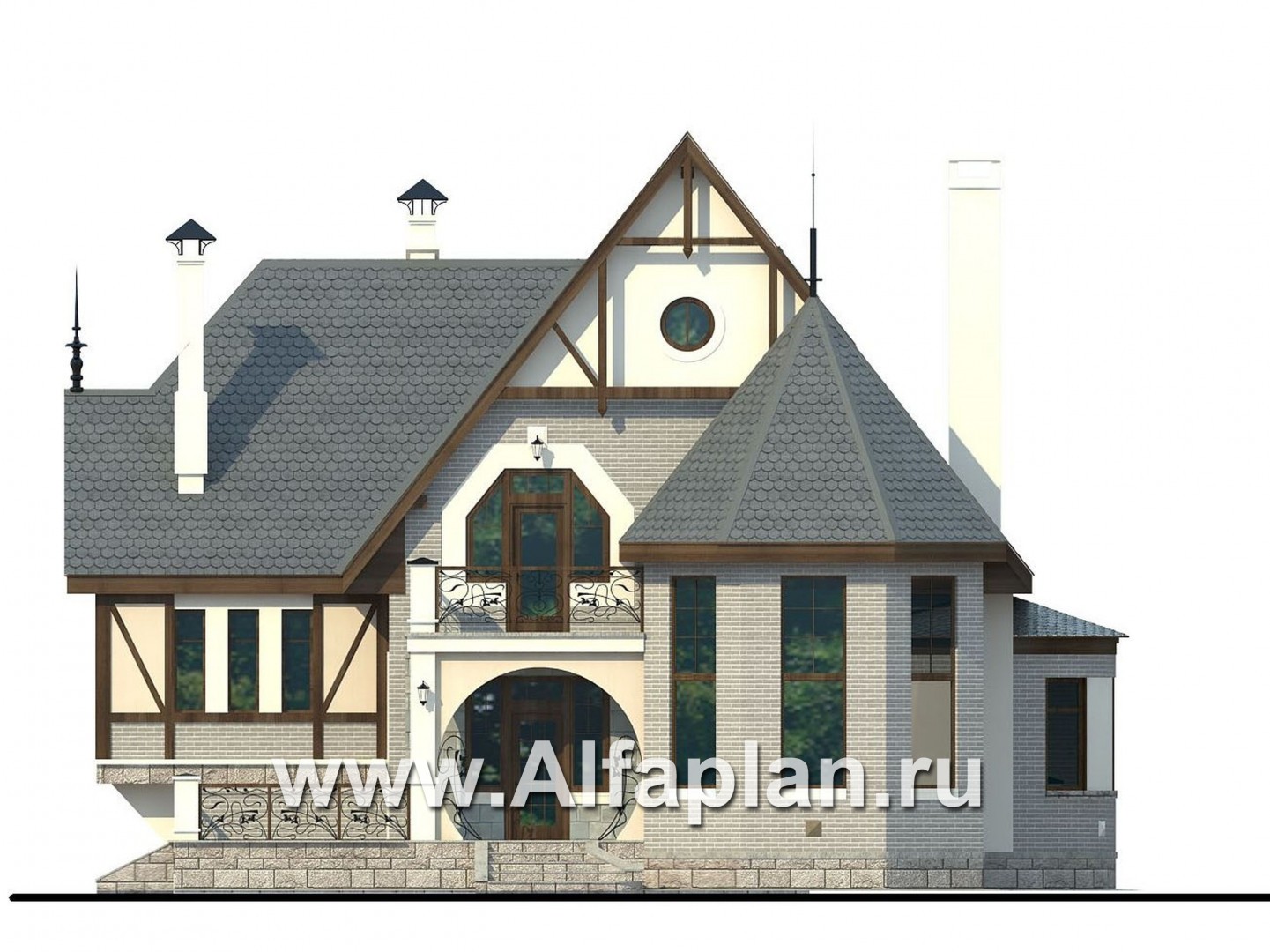

Вид спереди
Вид спереди

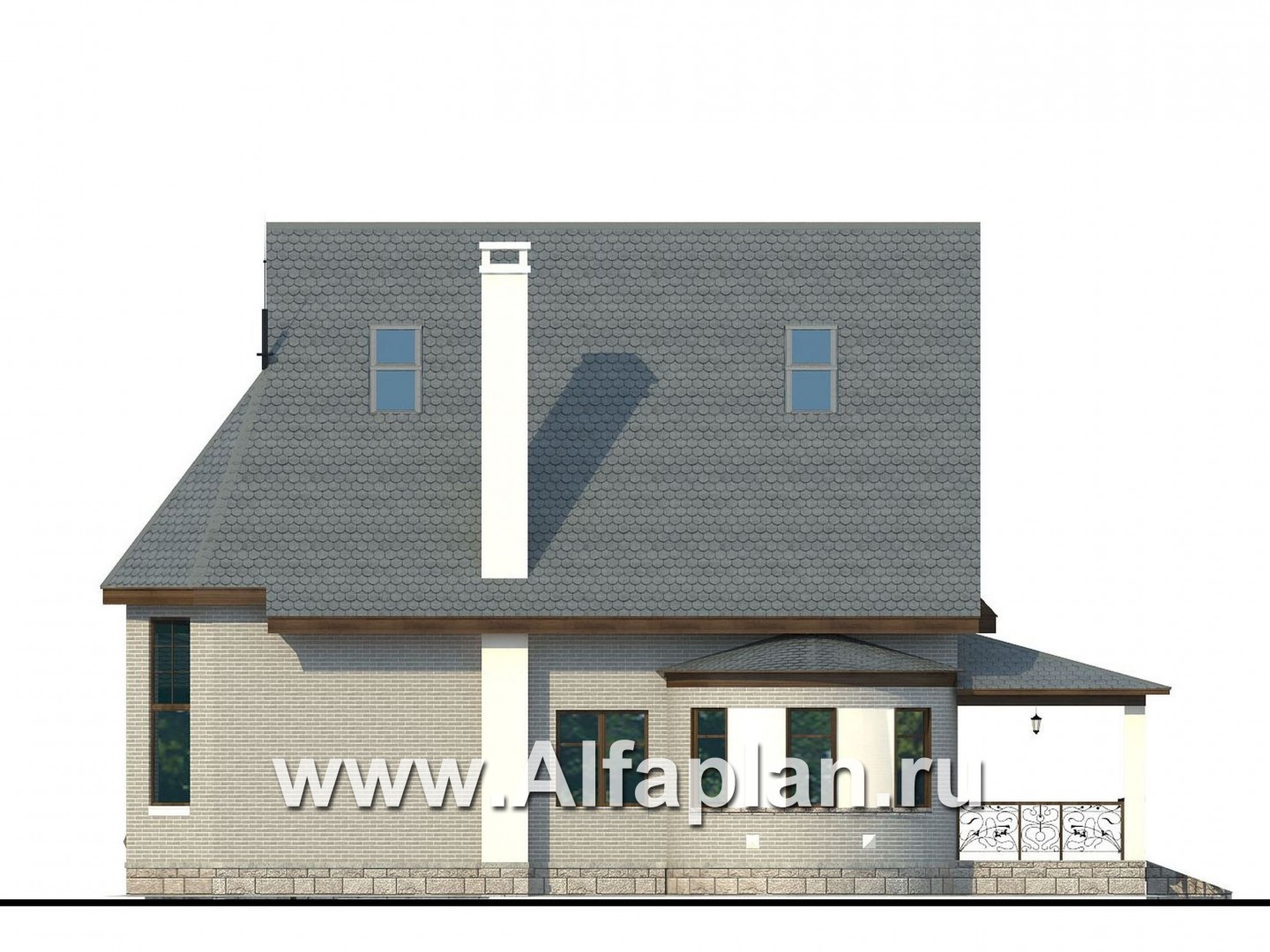

Вид справа
Вид справа

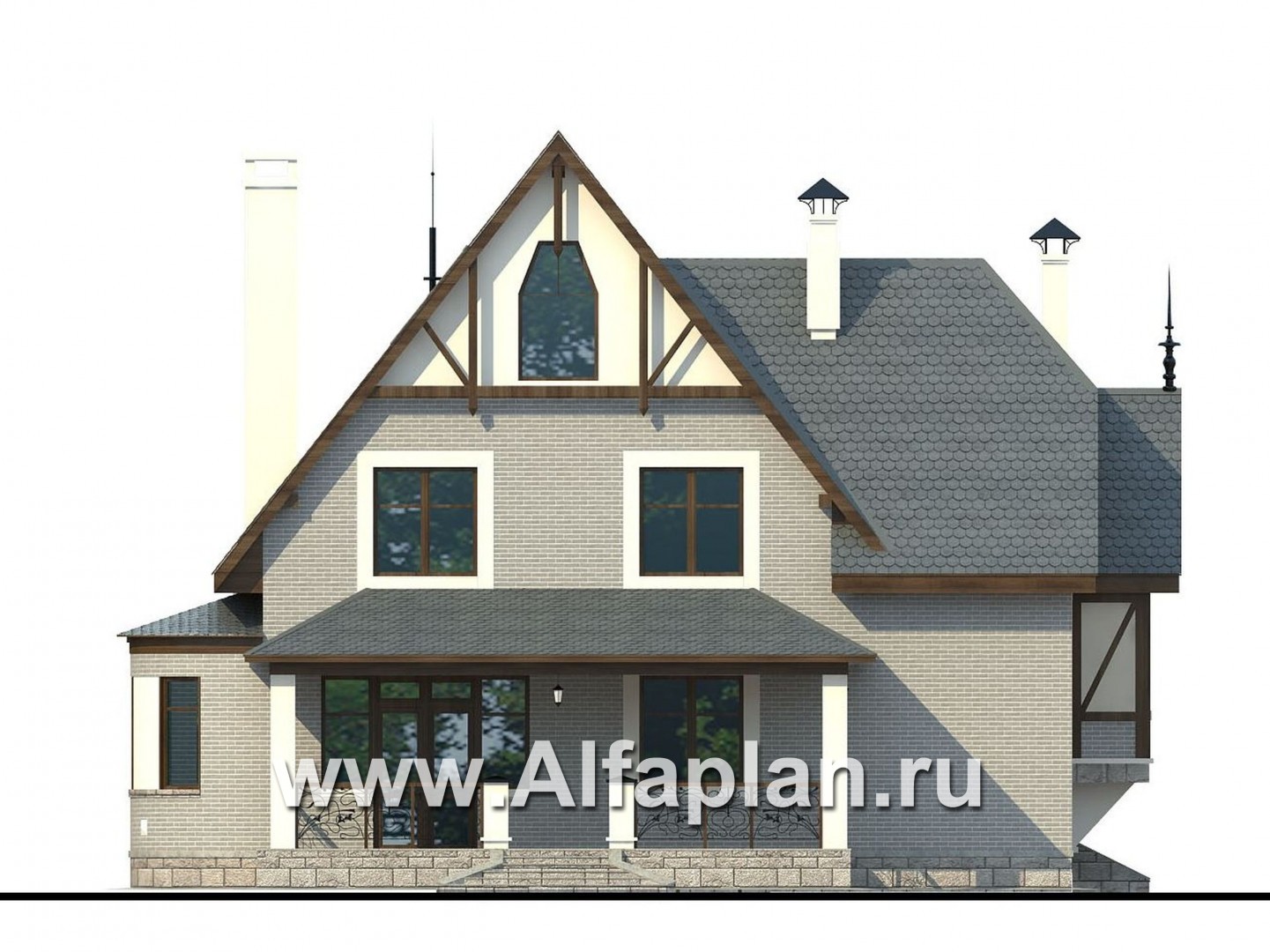

Вид сзади
Вид сзади

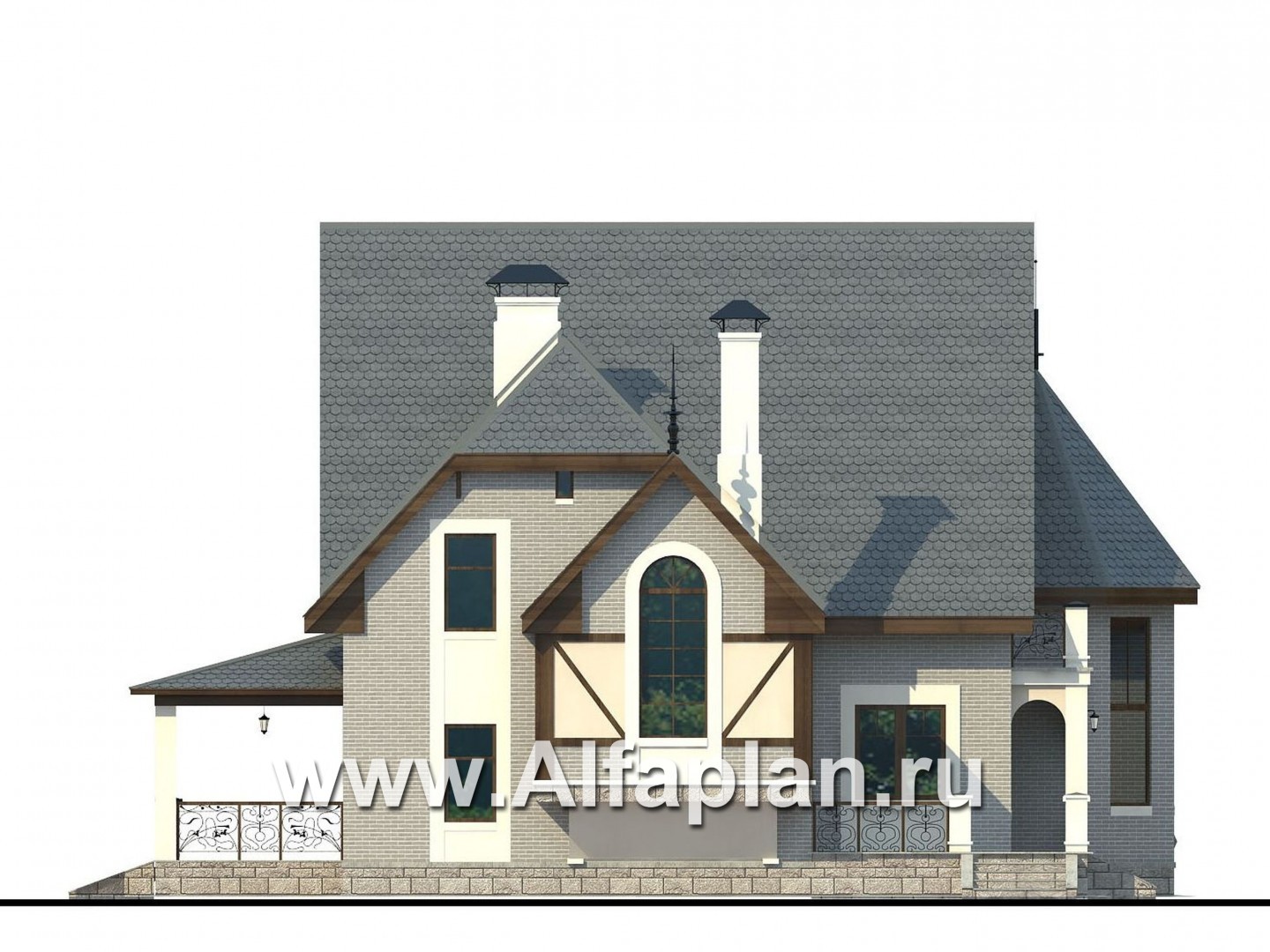

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон/кирпич (альтернативно)

106.2/107.6  м3
Тип внутренних стенкирпич

23.8  м3
Тип перекрытиймонолитная ж/б плита

17.8  м3
Крышапо деревянным стропилам

Тип кровлибитумная черепица

338.0  м2
Наружная отделкалицевой кирпич, штукатурка

214.2/69.3  м2
Наружная отделка цоколяискусственный камень - 44.1 м2

Высота домаот пола 1-го этажа

10.90  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8, чердака - 2.7  м
Высота мансардного скоса1.7

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электропилиты

19.7 ква
Утеплительминеральная вата


У вас мечта - построить свой дом! И, как и любая мечта эта должна быть красивой и не такой как у других, а только вашей. Данный проект поможет вам в этом. Перед вами - интересный и, по праву считающийся красивым, загородный коттедж. В основании здания закладывается монолитная ж/б плита. Наружные стены в соответствии с проектом предусматривают вариацию в отношении материала. Для строительства наружных стен можно использовать и кирпич, и газобетонные блоки, так что коттедж можно отнести к категории «проекты кирпичных и газобетонных домов». Давайте рассмотрим его повнимательнее.  Постараемся понять все его достоинства  и тогда легче принять  решение: ваш ли это вариант, удобно и комфортно ли  вам будет в нем. И пусть вас не пугает его немаленькая площадь. Просто здесь по максимуму используется весь объем дома, в том числе и мансардная его часть.

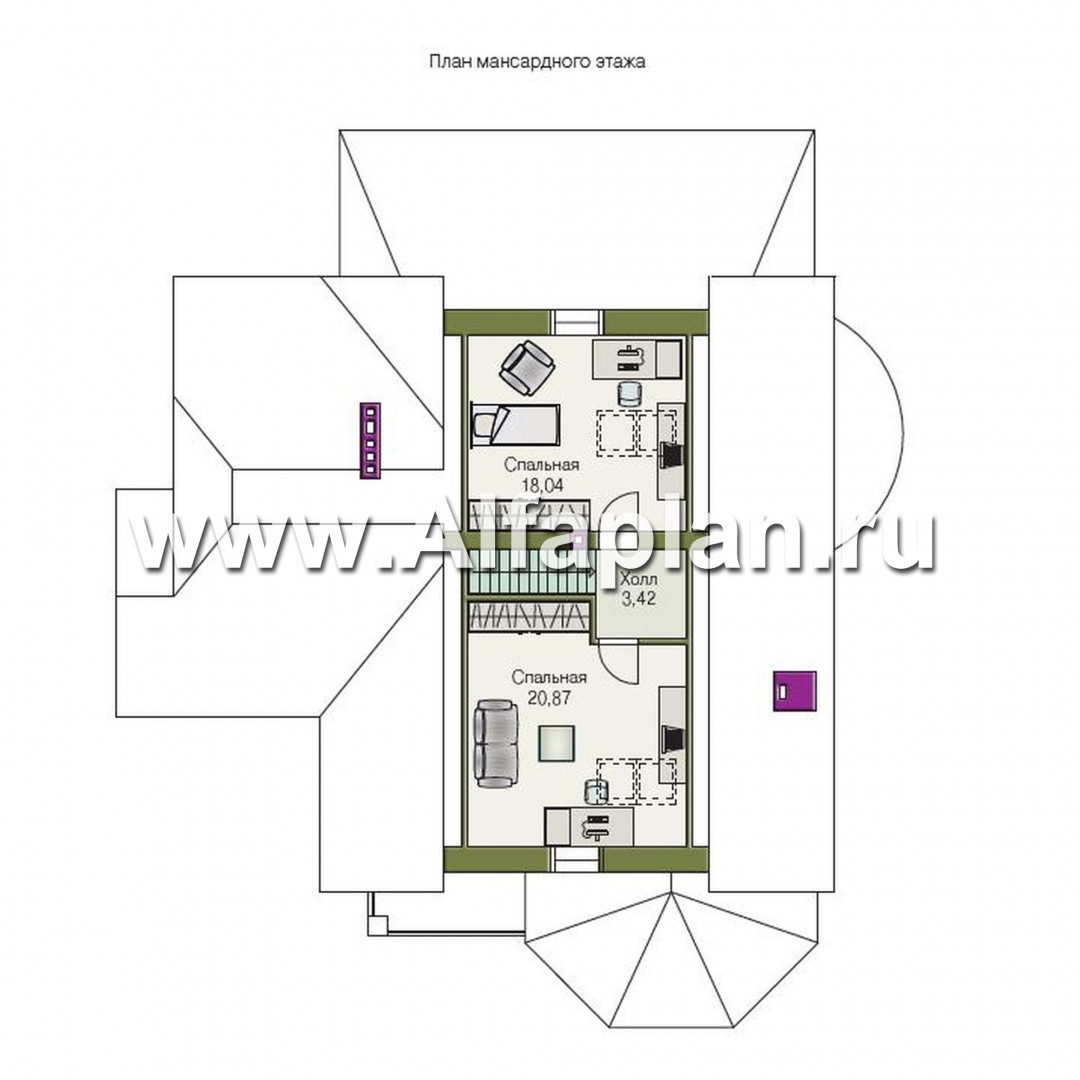

В коттедже на мансарде разместились  две уютные спальни. Высота  мансардного этажа (без скосов) составляет 2,7м. Это достаточно высокие потолки  для спален. Площадь каждой комнаты (18кв.м, 21кв.м) позволяет свободно разместить  необходимую мебель для спальни. Комнаты имеют хорошее естественное освещение.  Еще три спальни расположены на втором этаже. Второй этаж - это полноценная, комфортная спальная зона с ванной комнатой, санузлом и  большим светлым холлом. Спальные комнаты  здесь немного меньшей площади, чем в мансардном этаже. Это и понятно, так как  второй этаж имеет дополнительные помещения. Только один холл его занимает 32кв.м. Согласитесь, что это шикарное пространство с видом на гостиную - просто украшение дома. Но приоритет, конечно, за первым этажом. Его презентабельность ощущается еще снаружи: терраса, крыльцо, арочный портал создают приподнятое настроение и приглашают внутрь дома. Планировка  этажа свободна и изящна. Прихожая, холл и гостиная  решены в одном объеме, гостиная двусветна. Это зрительно увеличивает помещение, как бы раздвигая пространство. С кухней-столовой гостиная соединена через открытый проем. Из кухни можно выйти на террасу. Дополняют планировку кабинет, котельная и душевая. Высота первого этажа -3.0 м, второго -2.8м, мансарды -2.7 м. Проект имеет вариант с гаражом на два автомобиля —  коттедж 89А – это такой же  очень уютный и удобный дом с выразительной архитектурой.

В нашем каталоге можно найти как вариации на уже увиденные вами проекты домов, так и проекты, совершенно не похожие ни на все предыдущие, ни на последующие.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Бронницы написал(а) 15.04.2013:

Какие можете по архитектурным и дизайнерским критериям порекомендовать навесы для автомобилей и баню

Сергей, здравствуйте.
Все проекты бань, гаражей и навесов, за авторством "Альфаплан" выполнены в единой стилистике с проектами наших коттеджей. Определитесь с площадью, вместимостью, составом помещений. При заказе бани, гаража, навеса дополнительно к проекту коттеджа предусмотрена скидка 40%.

Владимир из города Белгород написал(а) 05.02.2013:

Добрый день. Безусловно, проект очень красив. И заслуживает самого пристального внимания. В связи с этим есть несколько вопросов: 1. Если делать цоколь, то дом будет трехэтажным плюс мансарда. Но по СНиП, насколько я понял, этого не допускается. Или я неправ? 2. Какова ширина гостиной? Не будет ли она казаться трамвайчиком ввиду большой длины и недостаточной ширины? Ведь все-таки гостиная - это главная комната дома. 3. Можно ли в ванной комнате на 2-ом этаже поставить сауну? Спасибо.

Владимир, здравствуйте.
Размеры гостиной в этом доме 4.2 х 9.3 м. Увеличить ее ширину можно, например, передвинув перегородку в сторону прихожей.
Но и сейчас даже при существующих пропорциях "трамвайчиком" она не выглядит и, в том числе, за счет второго света гостиной. Появление цокольного этажа и как следствие увеличение этажности, может создать проблемы при сдаче дома в эксплуатацию.

Cергей из города Тюмень написал(а) 14.01.2013:

Отличный проект!!! Один отрицательный момент - отсутствие цокольного этажа. Есть ли возможность предусмотреть цокольный этаж.

Сергей, здравствуйте. Благодарим за такую высокую оценку нашего проекта. Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивнгые узлы по цоколю ( сечения, схема армирования, спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте. Стоимость такой работы 20000-25000 рубл, дополнительно к стоимости проекта, срок 7-10 раб. дней.
