460A

"Фабула" - классический коттедж с гаражом и бильярдной

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
233.10215,35120,19
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
292,5260,02
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1,5м5000
Вариант перекрытия из сборных плит над 1 этажом5000

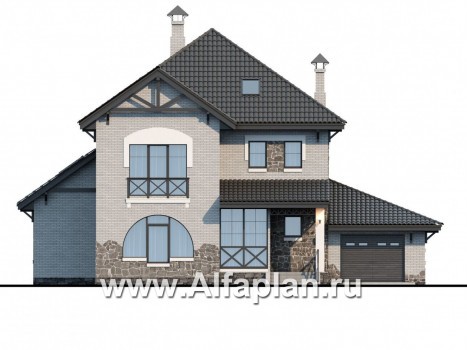

Вид спереди
Вид спереди

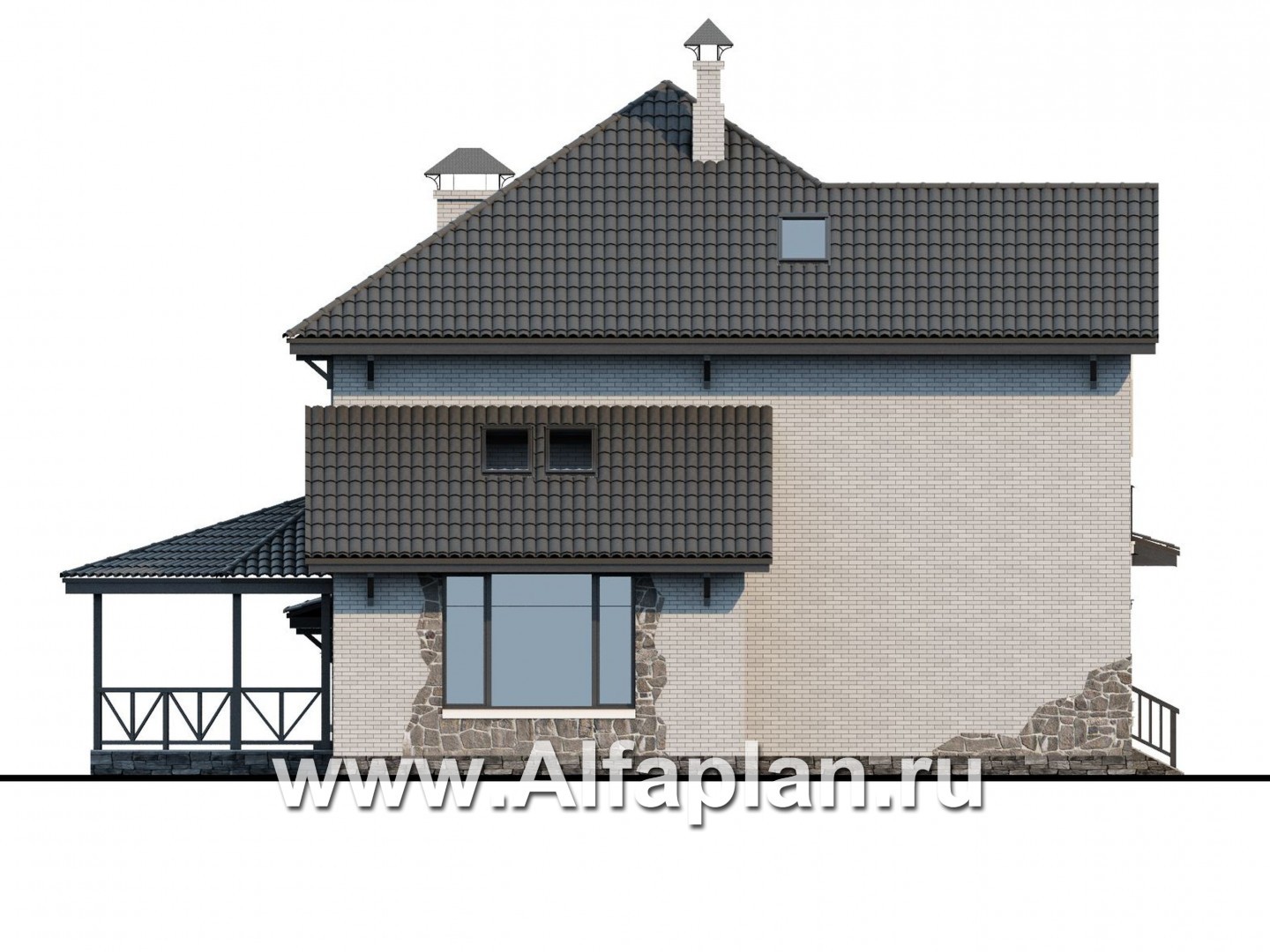

Вид справа
Вид справа

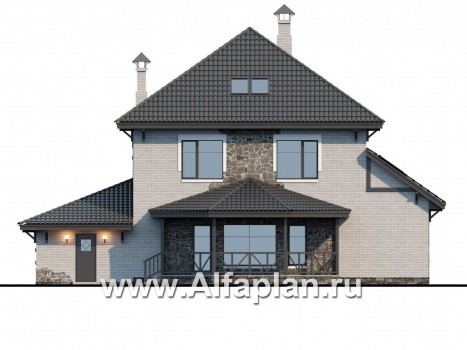

Вид сзади
Вид сзади

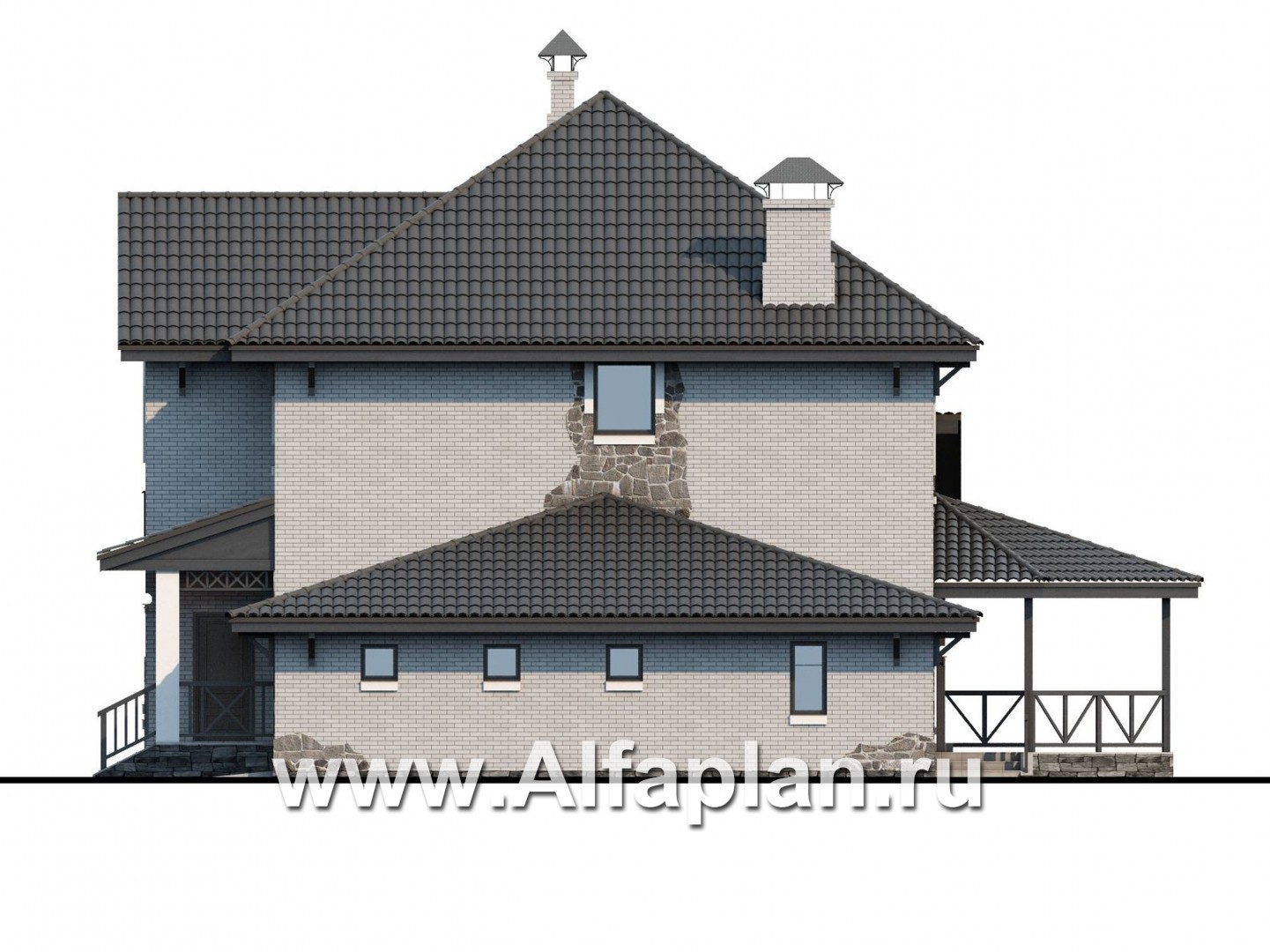

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 56,7  м3
Тип наружных стенгазо(пено)бетон или кирпич (альтернативно)

128,2 / 130  м3
Тип внутренних стенгазо(пено)бетон или кирпич (альтернативно)

22,1 / 22,5  м3
Тип перекрытиймонолитные ж/б - над 1 и 2 эт., по дерев. балкам - над мансардным

бетон В25: 16,3 + 15,2  м3
Крышастропильная конструкция

Тип кровлинатуральная или битумная черепица

314  м2
Наружная отделкаоблицовочный кирпич

295,6  м2
Наружная отделка цоколяискусственный облиц. камень, 22,5 м2

Высота 1-го этажа3,00 м

Высота 2-го этажа2,70 м

Высота мансардного скосавысота этажа - 2,70м, скос начинается на уровне 1,10м

Мощность котла50 кВт

Утеплительминеральная вата, 342 м2


Понятие «классический коттедж» сегодня, в XXI веке, претерпело серьезные изменения. Уже нельзя говорить о строгом следовании канонам: скорее, это вариация на давно известную тему. Тем интереснее результат – например, представленный здесь проект коттеджа.

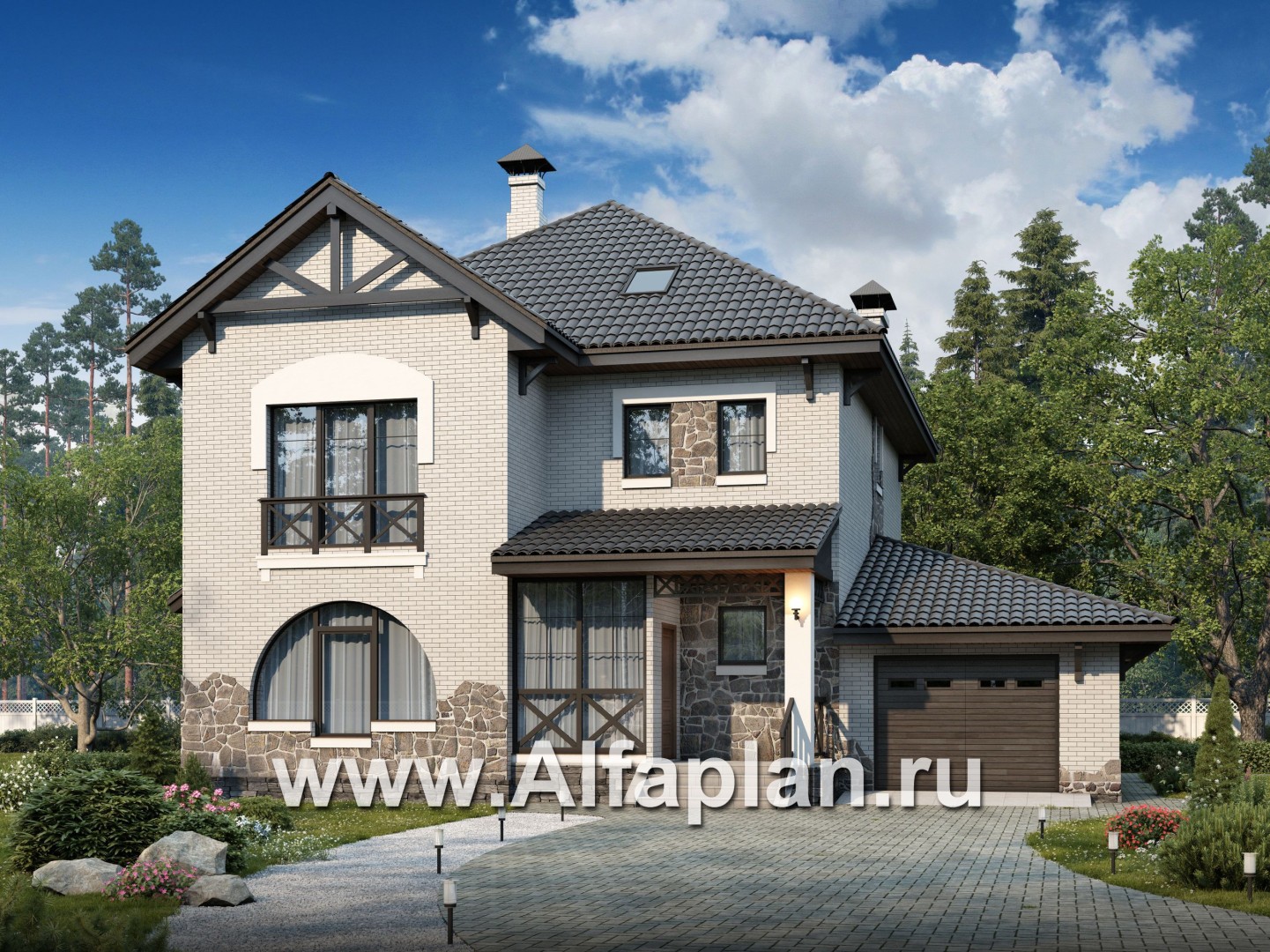

С классическим особняком этот дом из газо-, пенобетона или кирпича роднит многое. Помимо строгости, гармоничности очертаний и сдержанной цветовой гаммы, это наличие эркера с фронтоном, а также центрального входа, напоминающего портик. Наконец, о классике напоминает арочное окно, украшающее главный фасад.

И все же перед нами современная постройка, отвечающая самым последним модным тенденциям в загородном строительстве. Придать классике актуальное звучание удалось с помощью грамотного микширования архитектурных элементов и добавления новых, абсолютно не свойственных этому стилю штрихов.

Так, фронтон на главном фасаде этого дома из кирпича (газо-, пенобетона) оформлен декоративными внешними сваями, подчеркивающими геометрию кровли. Они рифмуются с оконными ограждениями на первом и втором этажах, рисунок которых неуловимо напоминает о фахверке. Продолжает тему западноевропейской архитектурной традиции присутствие декоративных элементов, выполненных из рустового камня.

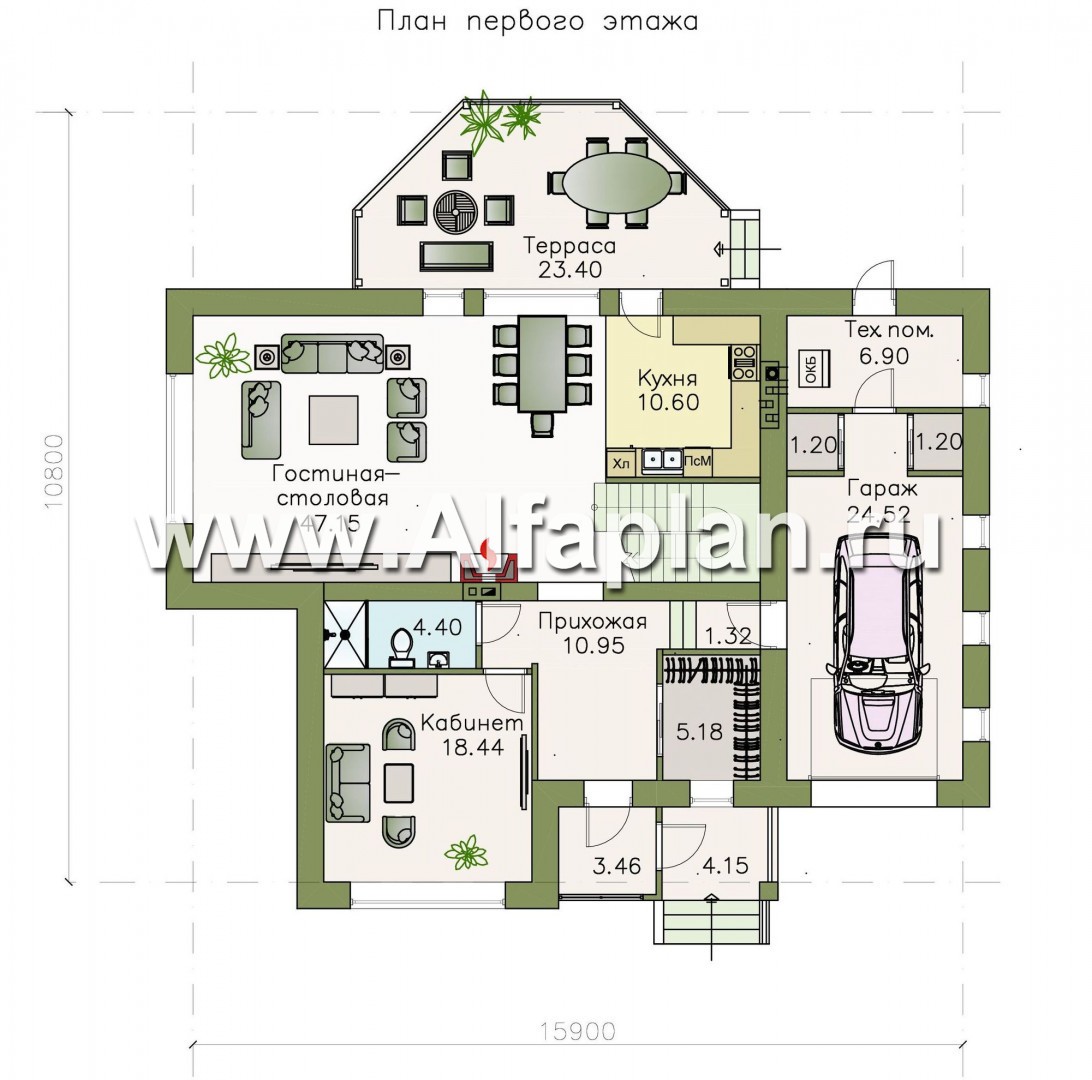

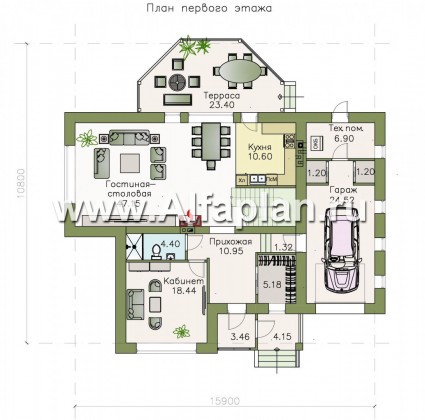

Проектом кирпичного (пено-, газобетонного) дома предусмотрено два полноценных этажа и жилая мансарда. К главному фасаду примыкает обычная связка «центральный вход – тамбур – прихожая с гардеробной», а также изолированный кабинет. Из прихожей можно попасть в гостевую зону, представленную просторной гостиной-столовой с камином. Внутри нее перегородками выделено пространство под кухню. Кухня, в свою очередь, сообщается с открытой террасой, выполненной в форме многогранника.

Правое крыло первого этажа занято теплым гаражом, попасть в который можно из прихожей. Гараж сообщается со смежным техническим помещением, оборудованным собственным выходом со стороны дворового фасада.

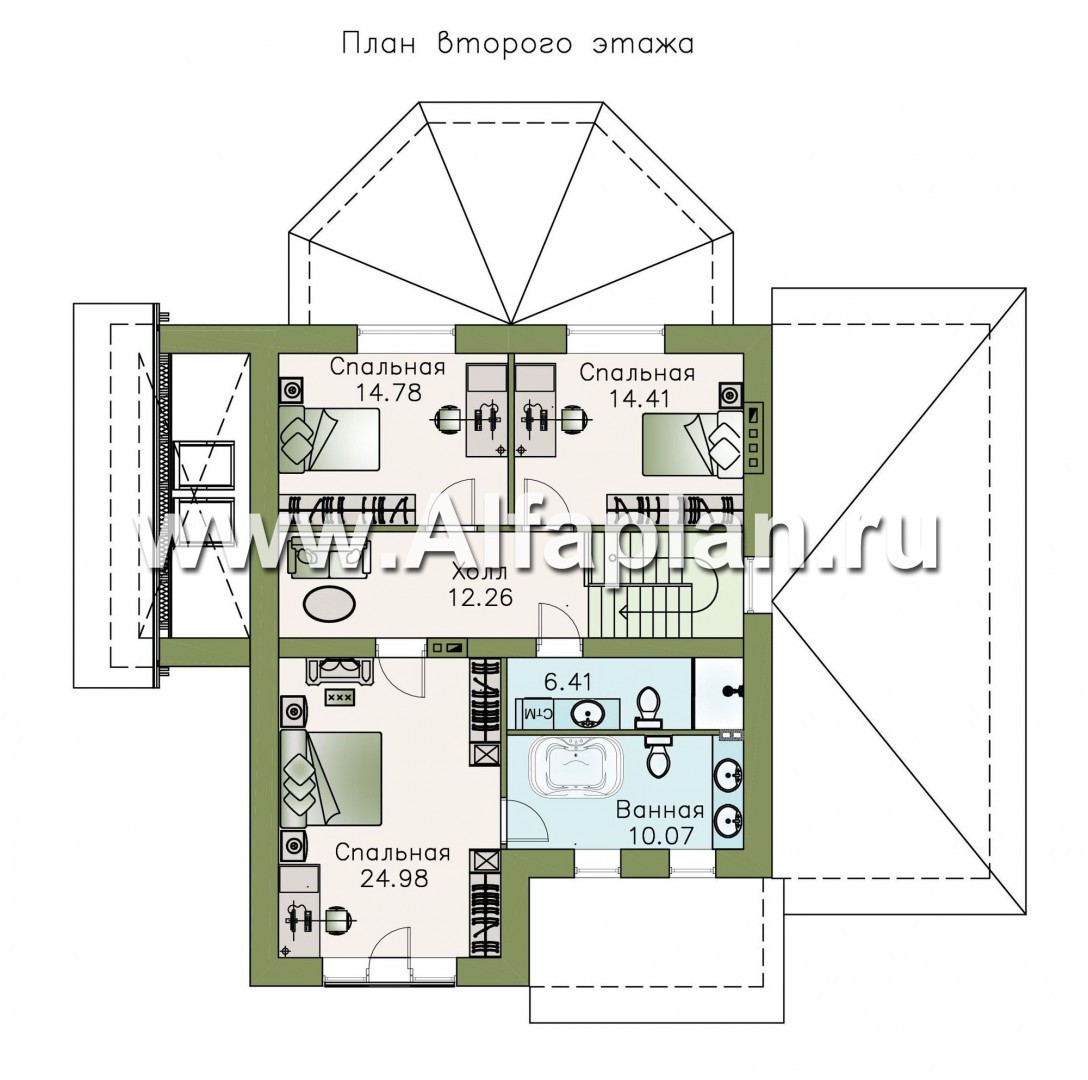

Пространство второго этажа, согласно проекту дома из кирпича (газо-, пенобетона), отдано под приватную зону. Она представлена тремя спальнями, причем одна из них оборудована собственной ванной комнатой. Кроме того, на этаже есть еще один санузел общего пользования. Все помещения сгруппированы вокруг холла, в котором нашлось место для уголка отдыха.

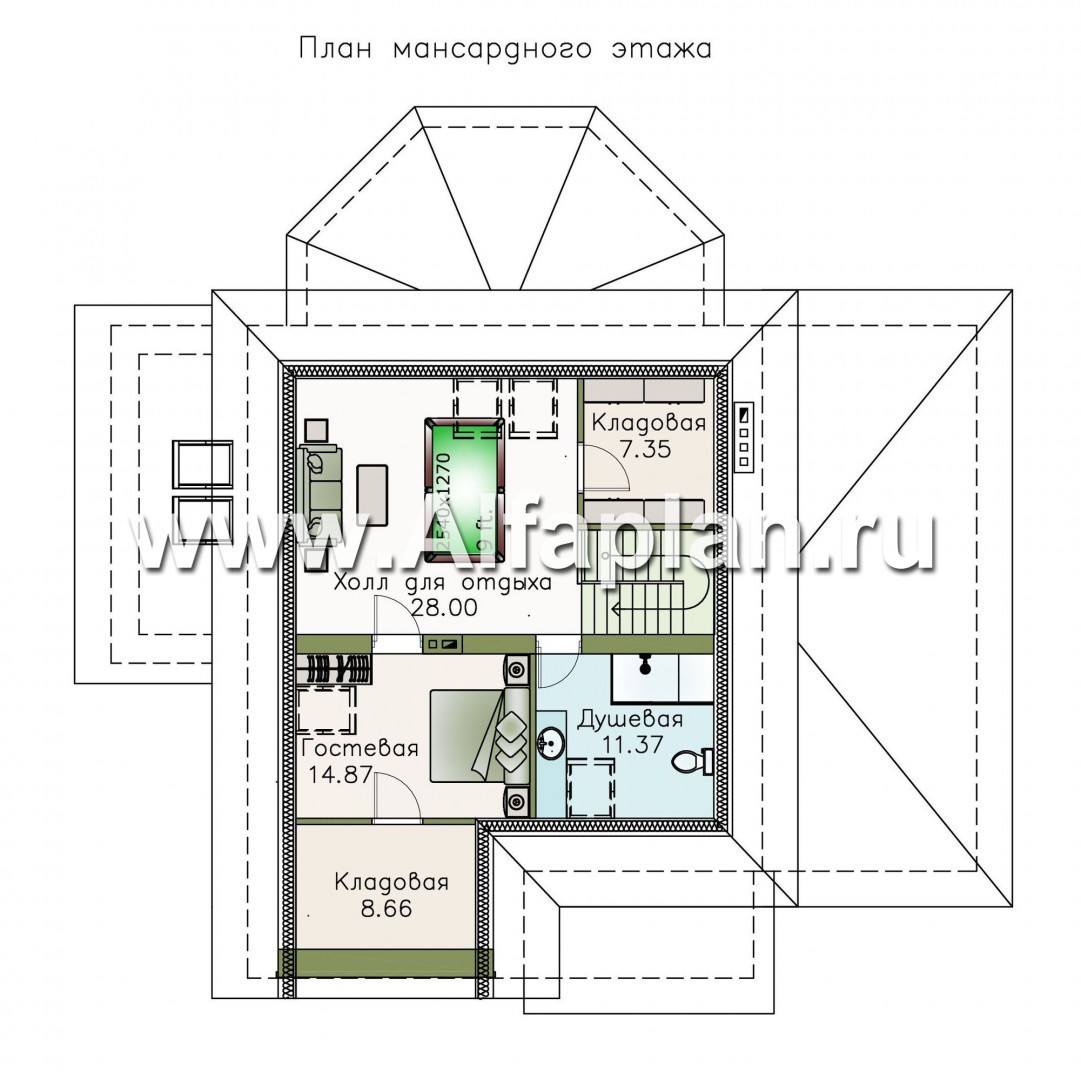

На мансардном этаже предполагается разместить бильярдную с 9-футовым столом и уголком отдыха, а также небольшой спортзал. Помимо этого, здесь найдется место для душевой и двух кладовых.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Санкт-Петербург написал(а) 30.10.2016:

Добрый день. Монолитная плита заливается под весь дом, включая гараж и террасу?

Алексей, добрый день,

дом, гараж и терраса стоят на одной монолитной плите толщиной 250мм.

Станислав из города Воронеж написал(а) 18.06.2016:

Здравствуйте !Подскажите монолитные ж.б. это имеется ввиду ж.б. плиты?

Добрый день, Станислав,

благодарим Вас за обращение в нашу архитектурную студию. В проекте изначально заложены монолитные заливные ж/б перекрытия. При необходимости Вы можете заменить их на сборные перекрытия из ж/б плит. Подбор плит можно выполнить силами строителей, а можно доверить разработку нашим конструкторам (стоимость услуги и сроки Вы найдете в разделе Сервис для заказчиков).
Илья из города курск написал(а) 04.05.2014:

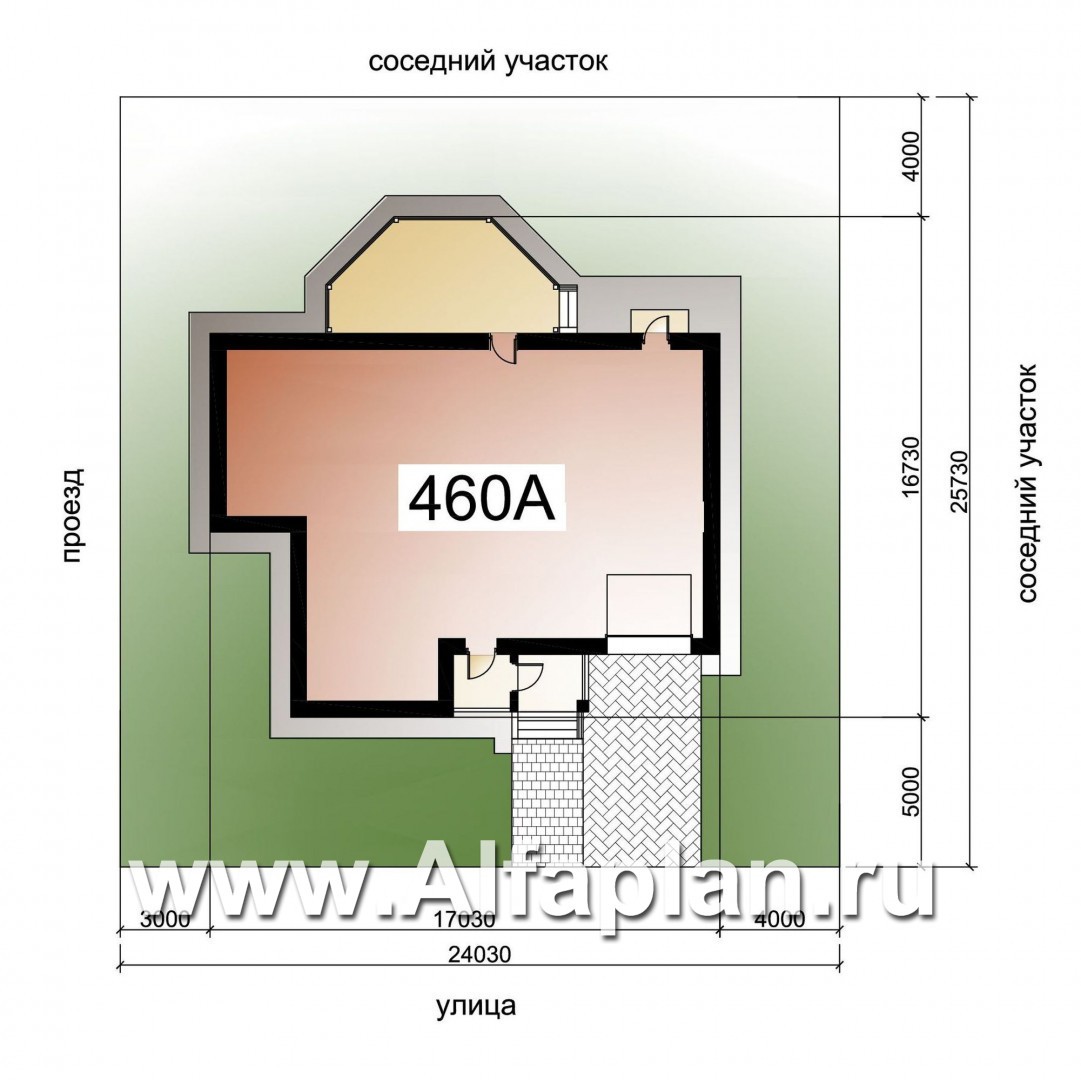

Скажите, какие реальные размеры дома? На одном рисунке 15900х10800, на другом 17030х16730? Можно ли сделать подвал под всем гаражом,и сколько стоит это изменение?

Илья, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Осевые размеры жилой коробки дома:15900х 0800 мм. Оси проходят по внутренней гране стены. Для определения габаритных размеров нужно добавить толщину двух наружных стен ( примерно 1000мм).
Веранда на заднем фасаде выступает на 4.0 м.
