79B 3D

"Премьера"- рациональный и компактный дом для небольшой семьи

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
157.00148.1485.86
Площадь гаража - навеса, м2
24.15 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м70см5000
Вариант перекрытия - из монолитного ж/б над 1-ым этажом5000

55047

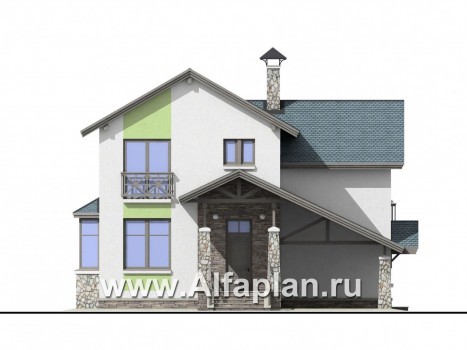

Вид спереди
Вид спереди

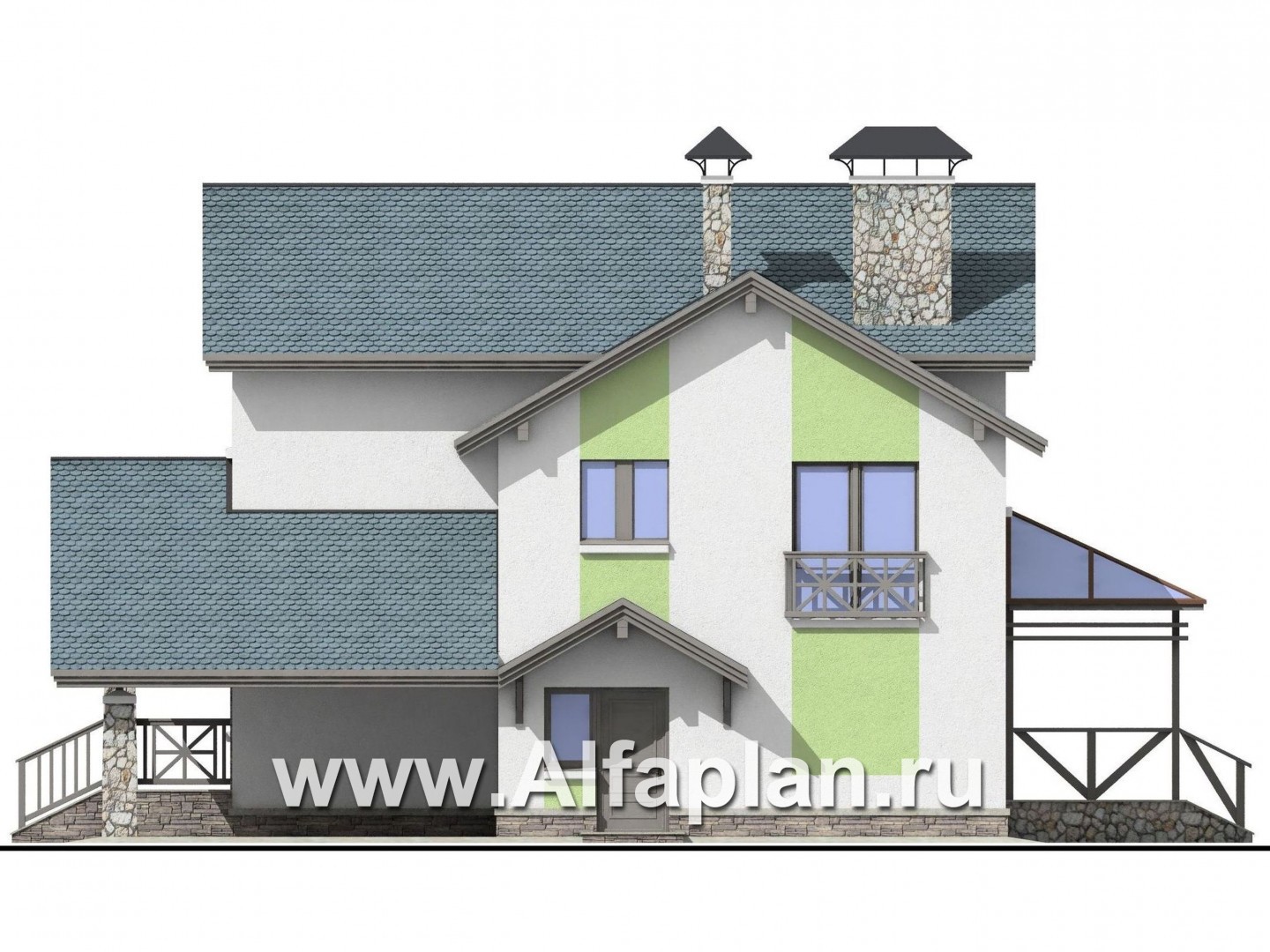

Вид справа
Вид справа

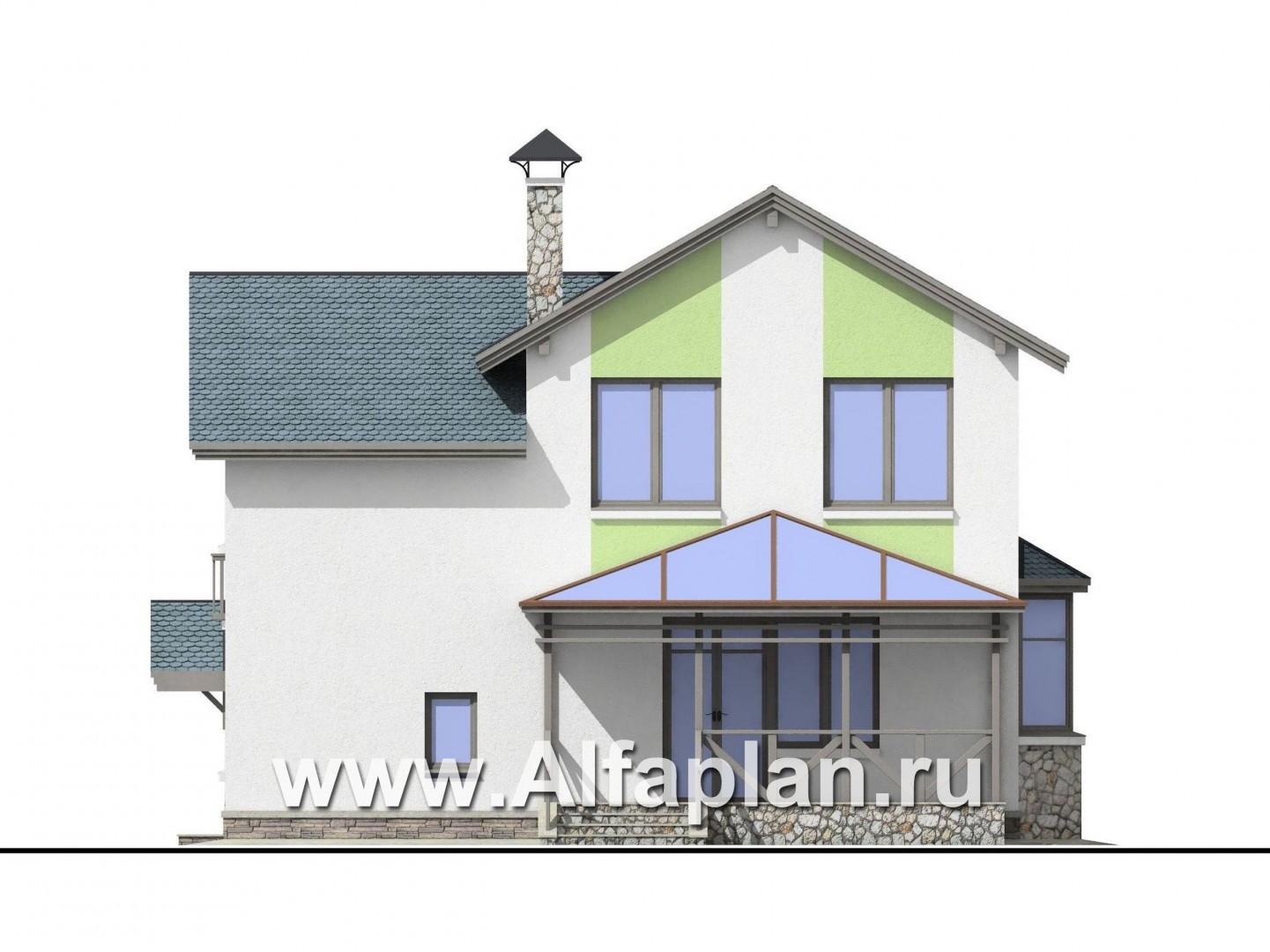

Вид сзади
Вид сзади

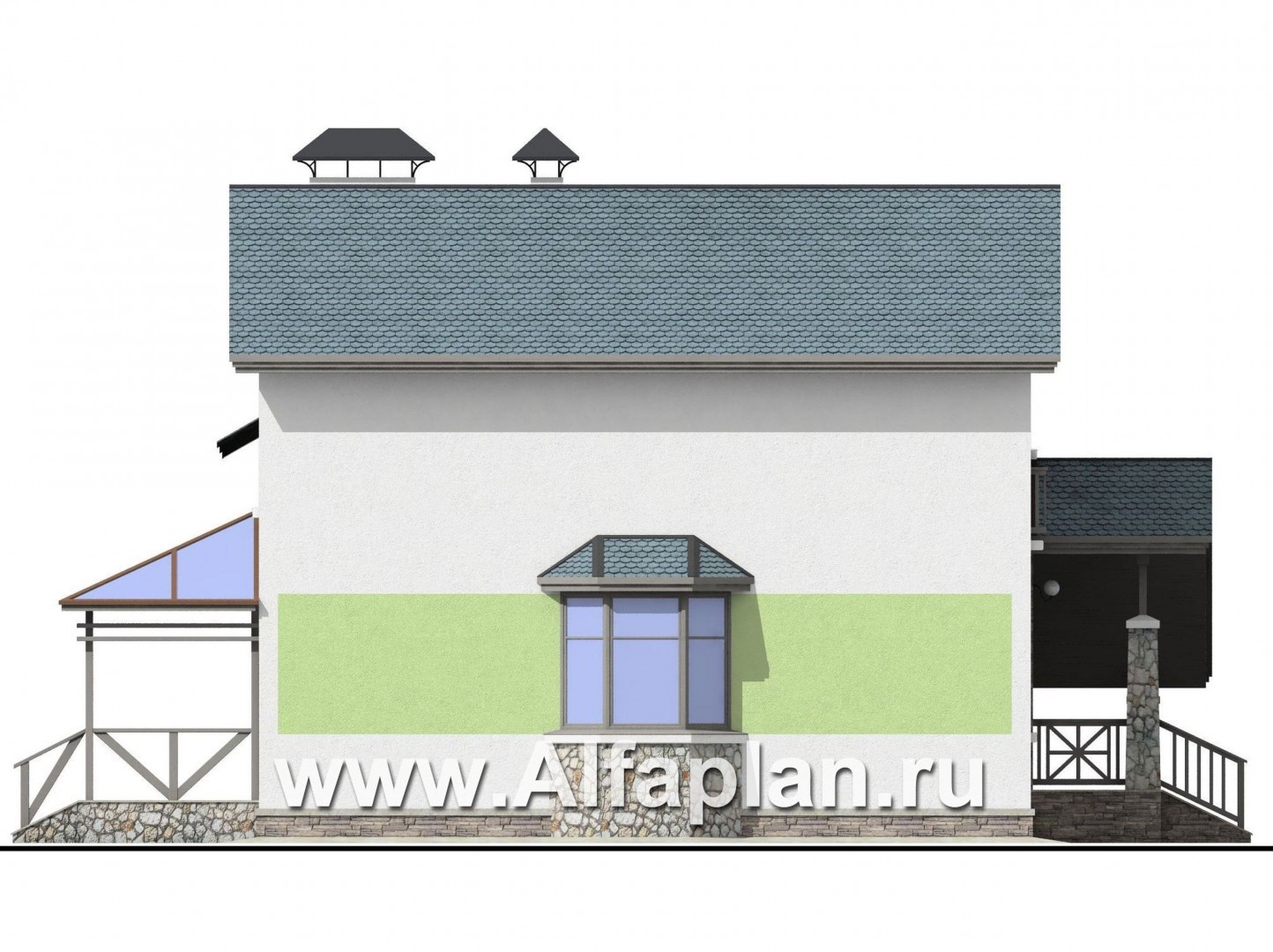

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

28.2  м3
Тип наружных стенкирпич или газобетон (альтернативно)

91.8/90.6  м3
Тип внутренних стенкирпич

12.7  м3
Тип перекрытийплиты ж/б над первым этажом, по деревянным балкам – над вторым

Тип кровлибитумная черепица

198.0  м2
Наружная отделкадекоративная штукатурка

241.8  м2
Наружная отделка цоколяискусственный камень

Гараж

Габаритные размеры домакоробка дома без террасы и навеса для машины

11.2х10.8  м
Высота домаот пола 1-го этажа

8.4 м  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

4.2  м
Мощность котлас бойлером горячей воды

40.0 квт
Расчетная электр. нагрузкас учетом электроплиты

16.1 кВа
Утеплительминеральная вата

Окна




Рациональный, компактный, лаконичный, и, следовательно, также доступный загородный дом на одну семью. Данный коттедж удачно разместится и в городской черте.  На площади немногим более 150 м.кв. удалось разместить пять жилых комнат, кухню, зону релаксации и служебные помещения.  При этом планировка отвечает всем требованиям  комфортного загородного жилья. Это и просторная гостиная с камином и выходом на террасу, и столовая  с небольшим остекленным эркером, куда отлично впишется обеденный стол,  и зона релаксации с сауной и комнатой отдыха, через которую можно выйти в сад. Фундамент дома по проекту закладывается из ленточных монолитных железобетонных блоков. Возведение наружных стен по проекту предусматривает два варианта: газобетонные блоки и кирпич. Так что в этом отношении коттедж можно определить в группу «кирпичные и газобетонные дома».

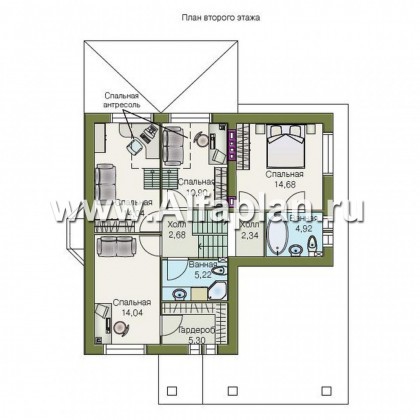

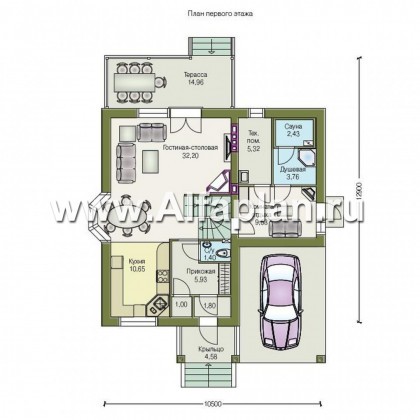

Дом имеет три входа: главный, через террасу и  вход, размещенный рядом с навесом для автомобиля. Гараж в проекте заменяется навесом. В прихожей хватило места для небольшой кладовой, гардеробной и санузла. Столовая и гостиная совмещены. Кухня находится по смежной стене с прихожей и  имеет широкий дверной проем со столовой, от чего пространство гостиной  и столовой  еще больше увеличивается.  Под  лестницей, ведущей на второй этаж, находится дверь  в комнату отдыха, из которой двери  ведут в техническое помещение  и сауну с душевой. В техническом  помещении  находятся прачечная и котельная. Второй этаж решен в двух уровнях. На нижнем  расположена спальня со своей ванной комнатой, на верхнем - еще три спальни и душевая. Одна из спален имеет светлую  гардеробную. Особого внимания заслуживают  антресоли смежных спален. Это дополнительные спальные места дома - традиционное решение для современного европейского дома. Планировка решена очень рационально, площади холлов  и  коридоров минимальны;  максимально используется каждый метр площади дома. В данном проекте имеется зеркальное изображение строения, что значительно облегчит  работу по выбору места на участке под строительство коттеджа. Есть вариант дома меньшей площади, проект 79A.

Не забывайте, что на сайте alfaplan.ru у вас всегда большой выбор, поскольку проекты коттеджей здесь размещены в огромном количестве – их около 500 штук! Так что кроме вариаций на уже увиденные вами проекты, в каталоге содержатся дома абсолютного другого плана, каждый из которых по-своему интересен!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Денис написал(а) 03.07.2017:

Вопрос по проекту 79B. Проектная документация рассчитана учетом какого материала? Можно ли получить проект из кирпича (внутренние 2.1НФ и внешние стены полнотелый 1НФ)?

Денис, здравствуйте.

По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и штукатурка. Без корректировки рабочей документации вполне возможно применять поризованный керамоблок 380, 440 или 510 мм.

Наталья написал(а) 26.09.2016:

Добрый день! Можно ли предусмотреть подвал в этом проекте? Какого размера он будет и в каком месте? Или может уже есть проект с цокольным этажом? Может также дадите ответ по проекту "Белая ночь", вопрос тот же? Спасибо!

Егор из города Екатеринбург написал(а) 07.07.2016:

Вопрос по проекту 79B сколько будет стоить такой дом без кровли, коробка+ фундамент?

Егор, добрый день,

проект содержат спецификации с указанием всех необходимых материалов для строительства коробки дома. На их основании Ваша местная строительная компания (бригада) рассчитает для Вас сметную стоимость с учетом цен на материалы в Вашем регионе. Мы за такие рассчеты не беремся. Для ориентировочного подсчета используйте, пожалуйста, данные по расходу основных, самых затратных материалов в таблице с характеристиками на сайте.
