38AC

"Приорат Плюс" - проект коттеджа с цоколем

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
186.20167.52 ( с цок. этажом 253.47)101.53
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
277.6485.95
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над ЦОКОЛЬНЫМ этажом - монолитное железобетонное5000
Вариант перекрытия - сборные ж/б плиты над ЦОКОЛЬНЫМ этажом5000

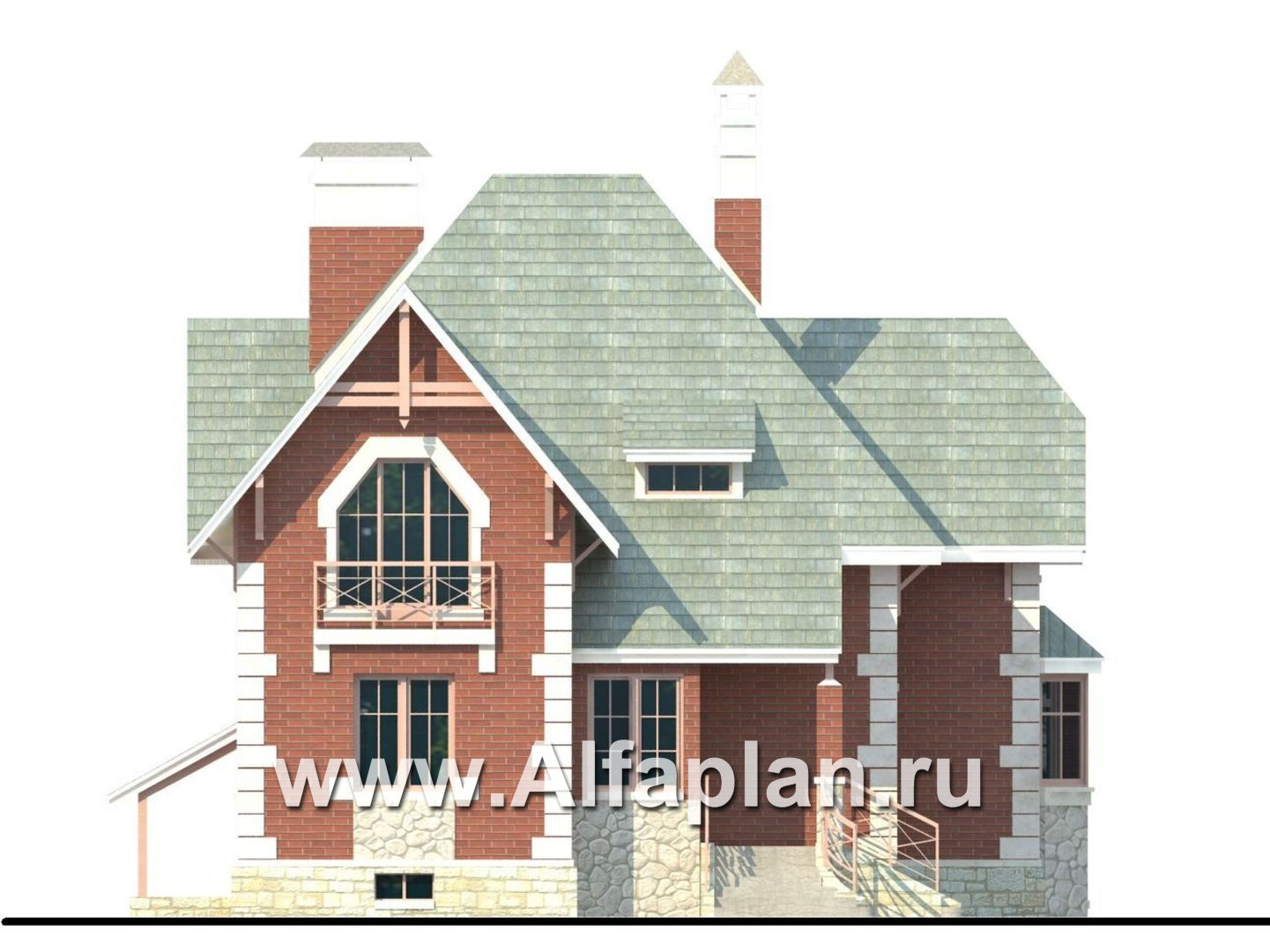

Вид спереди
Вид спереди

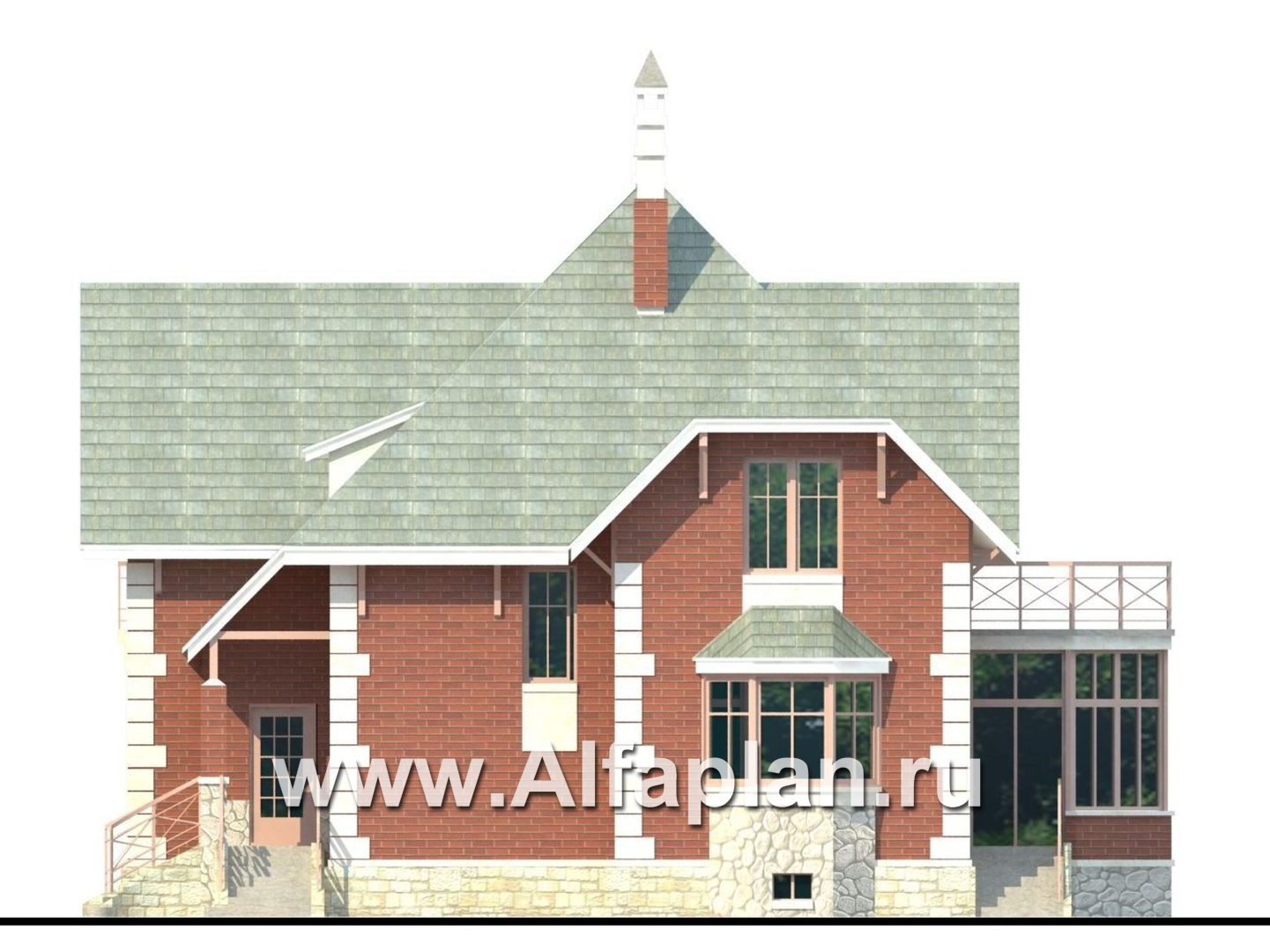

Вид справа
Вид справа

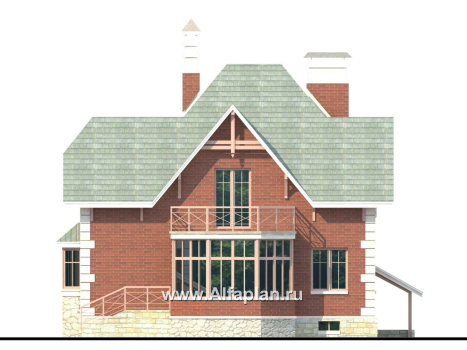

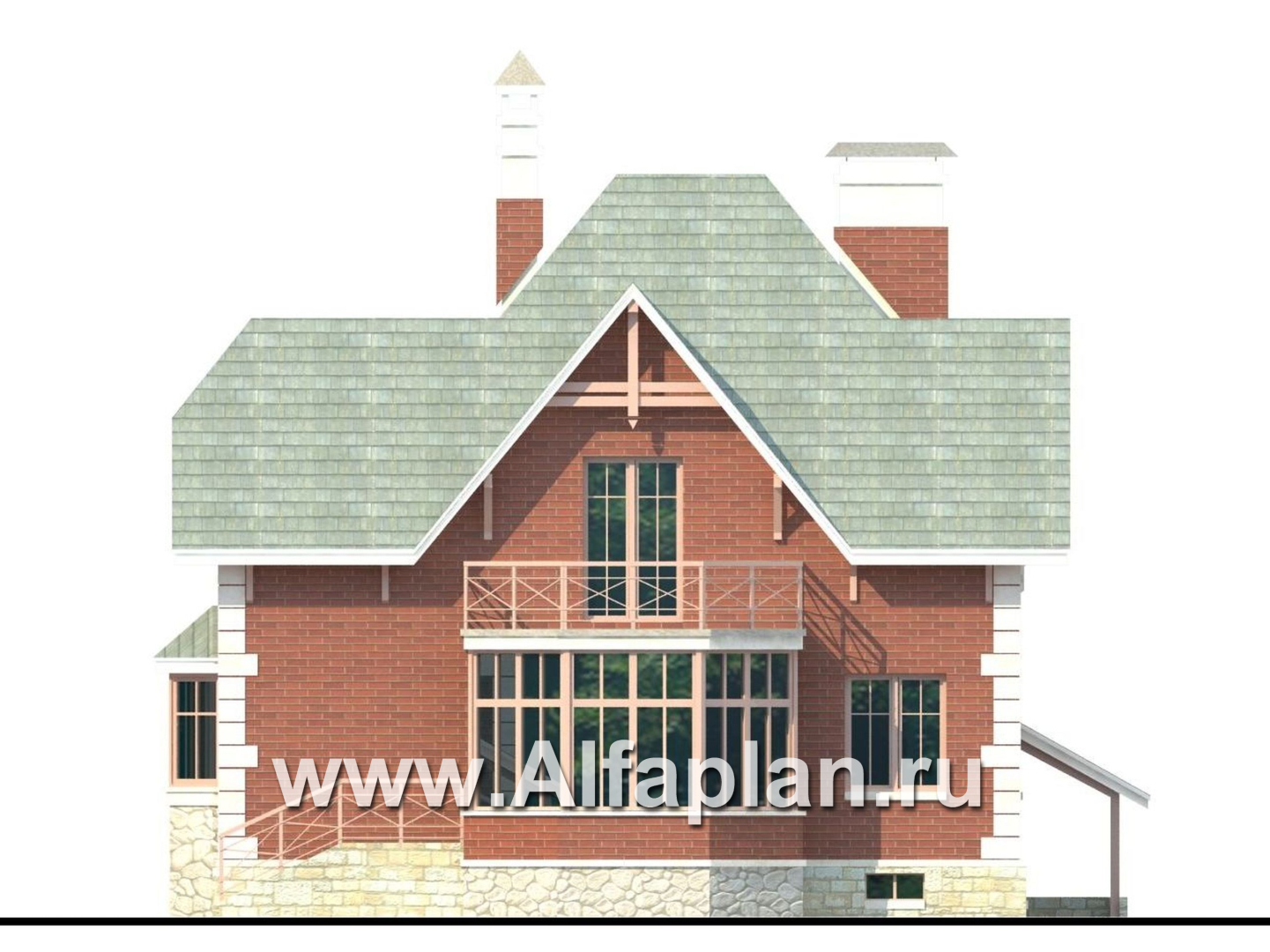

Вид сзади
Вид сзади

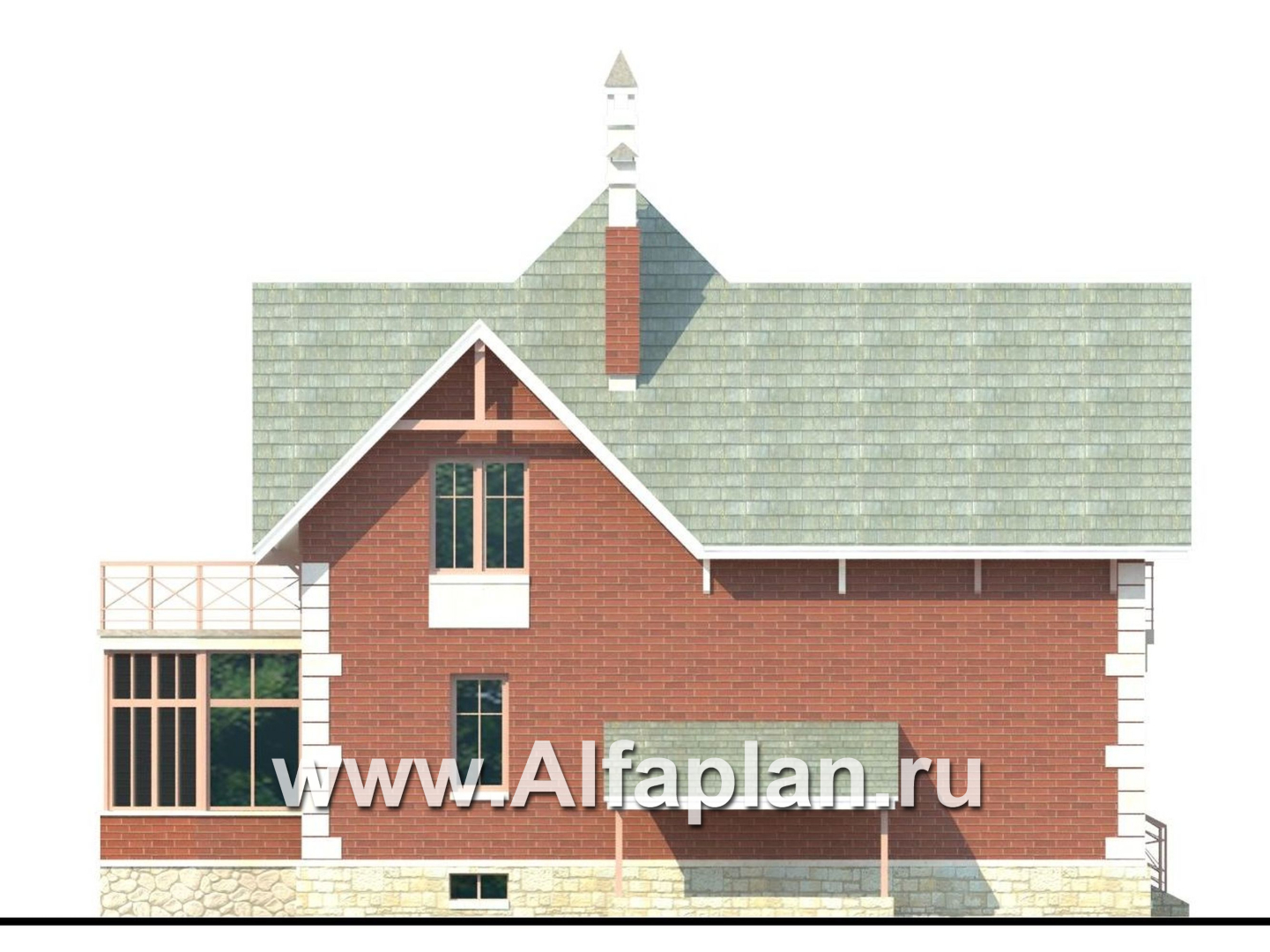

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита(200 мм) и монол. стены цоколя

93.0 + 5.5 - крылечки  м3
Тип наружных стенкирпич (возможен газобетон )

119.0/119.0  м3
Тип внутренних стенкирпич

23.0  м3
Тип перекрытийпо деревянным балкам

Крышастропильная конструкция

Тип кровлибитумная черепица

256.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

20.39 м3  м2
Наружная отделка цоколяоблицовочный кмень

Количество этажей3

Наличие цокольного этажа

Верхний этаж - мансардный

Высота домаот пола 1-го этажа

10.12  м
Высота цокольного этажаот пола до потолка

2.28  м
Высота 1-го этажаоо пола до тополка

3.0  м
Высота 2-го этажаот пола до потолка

2.9  м
Высота мансардного скоса2.2

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

18.3
Утеплительминеральная вата

Показать описание

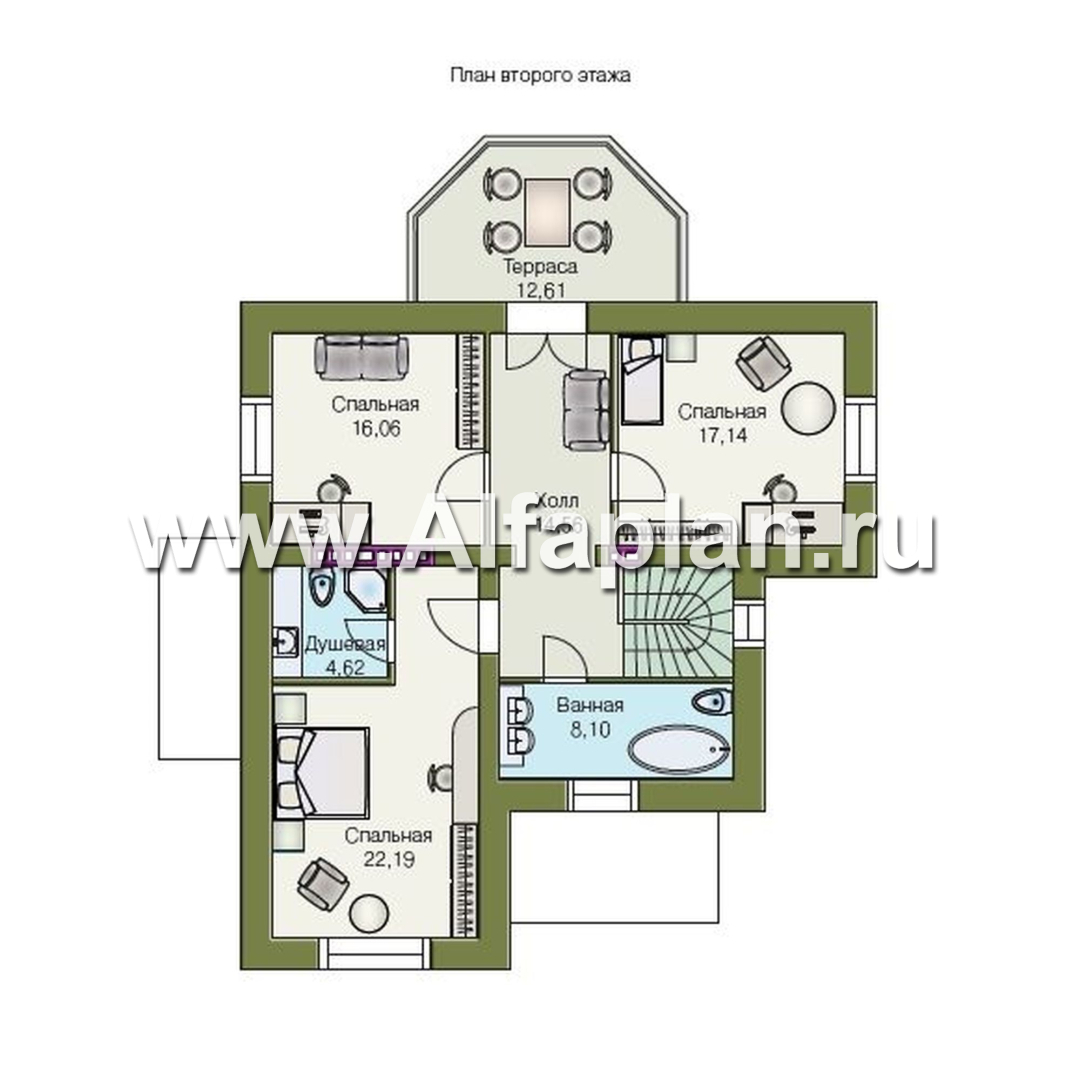

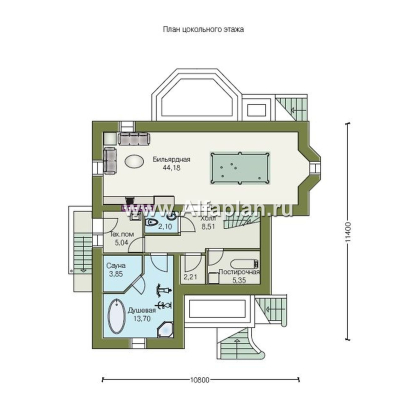

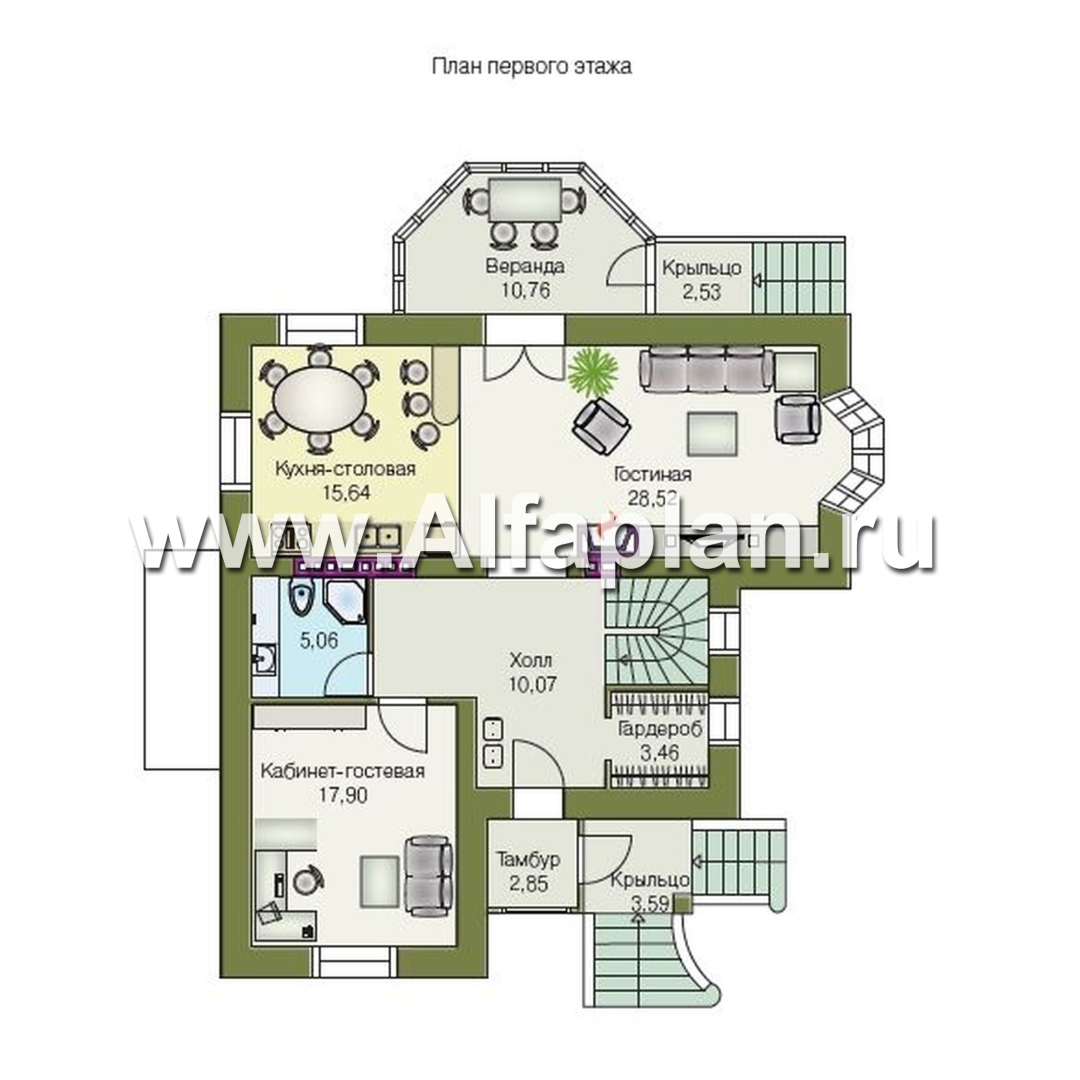

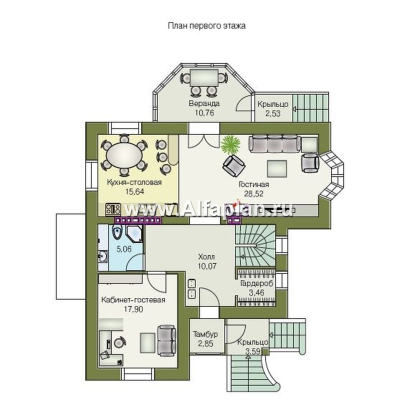

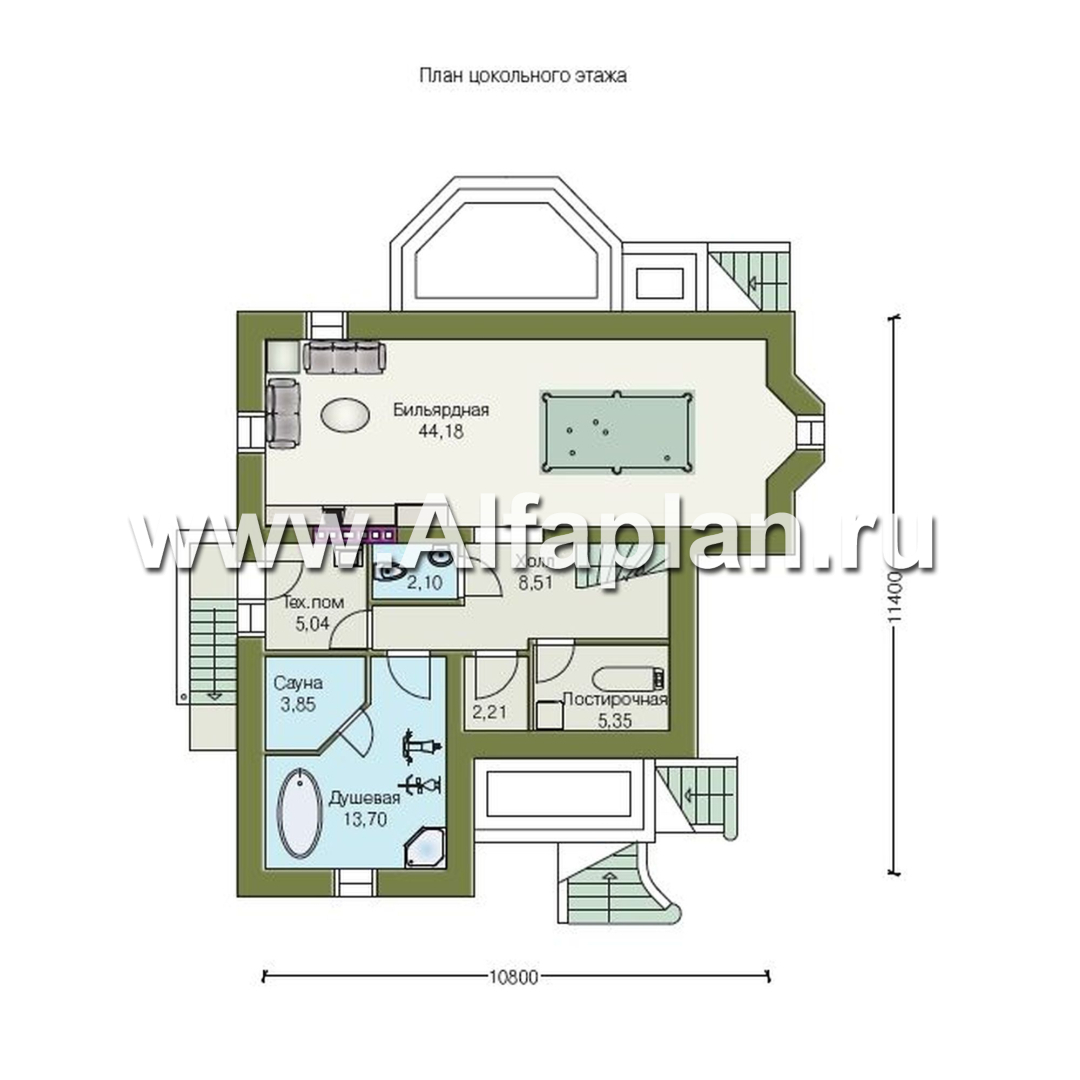

Проект  этого дома благодаря своей привлекательности и комфортности не оставит равнодушными даже  самых требовательных заказчиков. В доме три этажа, включая цокольный.  Его высота 2.6 м., проектом здесь предусмотрена полноценная зона отдыха с сауной, душевой, бильярдной. Расположенная здесь же котельная имеет свой выход на улицу. На первом этаже из прихожей можно попасть в любые помещения первого этажа или на лестницу. Рядом с прихожей выделено помещение для гардеробной. Большая часть первого этажа - открытое пространство, включающее в себя холл, кухню-столовую и гостиную. Из гостиной можно напрямую попасть через распашную дверь в остекленную веранду. На первом этаже также располагаются кабинет (или гостевая) и ванная комната. Высота этого этажа 3.0 м. На втором этаже находятся три изолированные спальни. Одна из спален имеет отдельную душевую комнату. Из холла можно выйти на просторную террасу, расположенную над верандой. В доме есть чердак, но его эксплуатация проектом не предусмотрена. Проект имеет несколько вариантов планировки.

Высота 1-го этажа -3.0 м, 2-го этажа 2.95 м, ширина гостиной -4.0 м,

Высота дома - 10.76 м

Габаритные размеры дома  без веранды и н. лестниц -12800 х 12500 мм.

ВернутьсяЗеркальный вариант проекта
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Максим из города Москва написал(а) 22.01.2015:

Великолепное оформление документации, даже строители из "дружественных республик" не задавали вопросов.Уже построили, все к месту.Огромное спасибо.

Максим, здравствуйте.
Огромное спасибо, за то, что нашли время и возможность написать.
Рады, что получился хороший дом.
Будим Вам очень признательны за фотографии.
Алексей из города Казань написал(а) 06.08.2014:

Доброе время суток! Хотел уточнить, возможно ли создать проект дома на базе этого, просто немного перепланировав внутреннее деление помещений? Прикладываю картинку как примерно мне надо было бы

Алексей, здравствуйте.
Приведенные Вами изменения планировки не затрагивают конструктивную основу дома, они  локальные и могут быть выполнены по месту без корректировки проекта.

Алексей из города Санкт-Петербург написал(а) 23.05.2014:

Здравствуйте! Очень хороший проект. Какой марки газобетон (какой плотности) используется для несущих стен?

Здравствуйте, Алексей!

В качестве несущих стен используется газобетонный блок 500 кг/м3 шириной 375 мм, марка по прочности В3,5.
