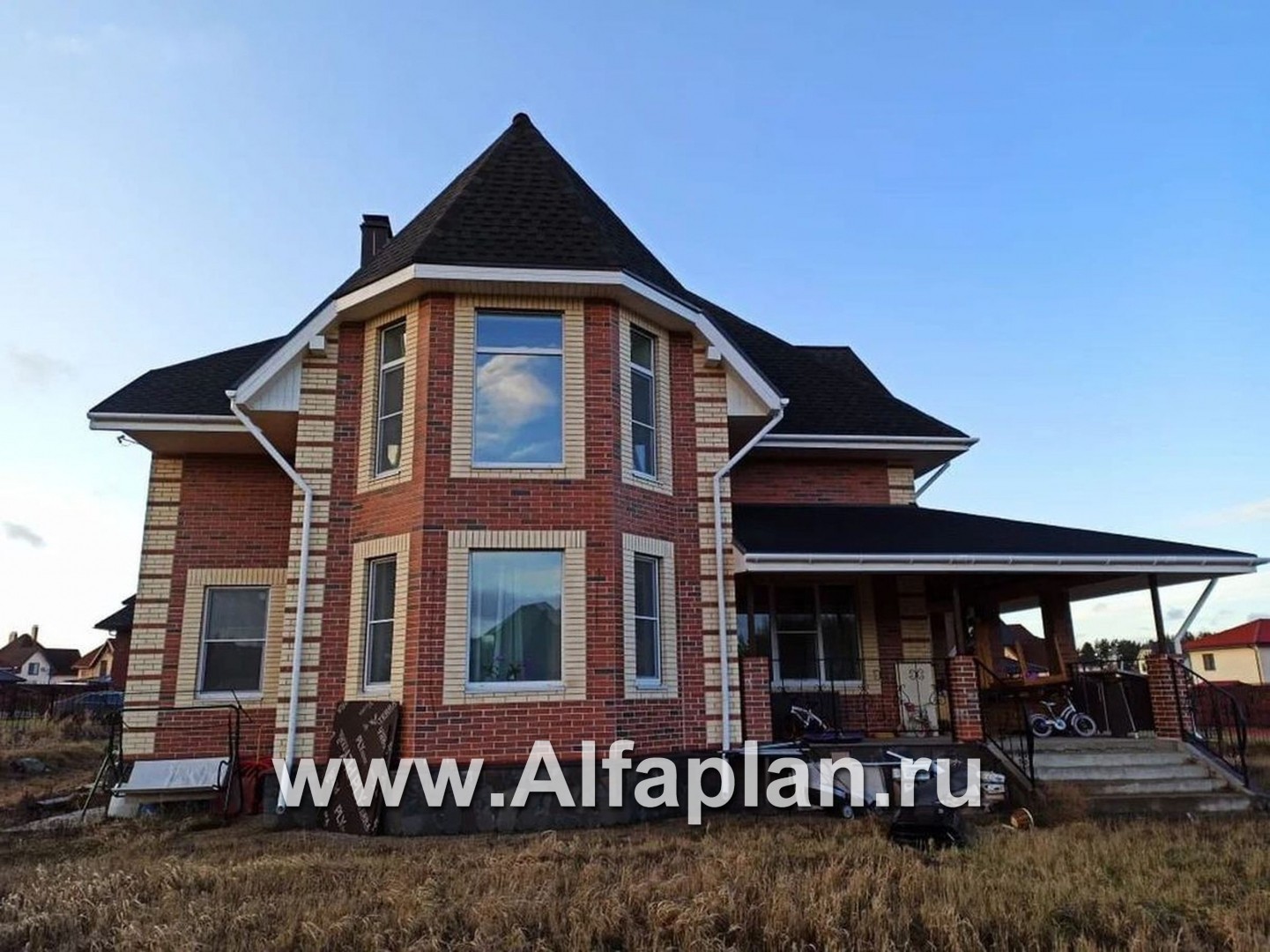

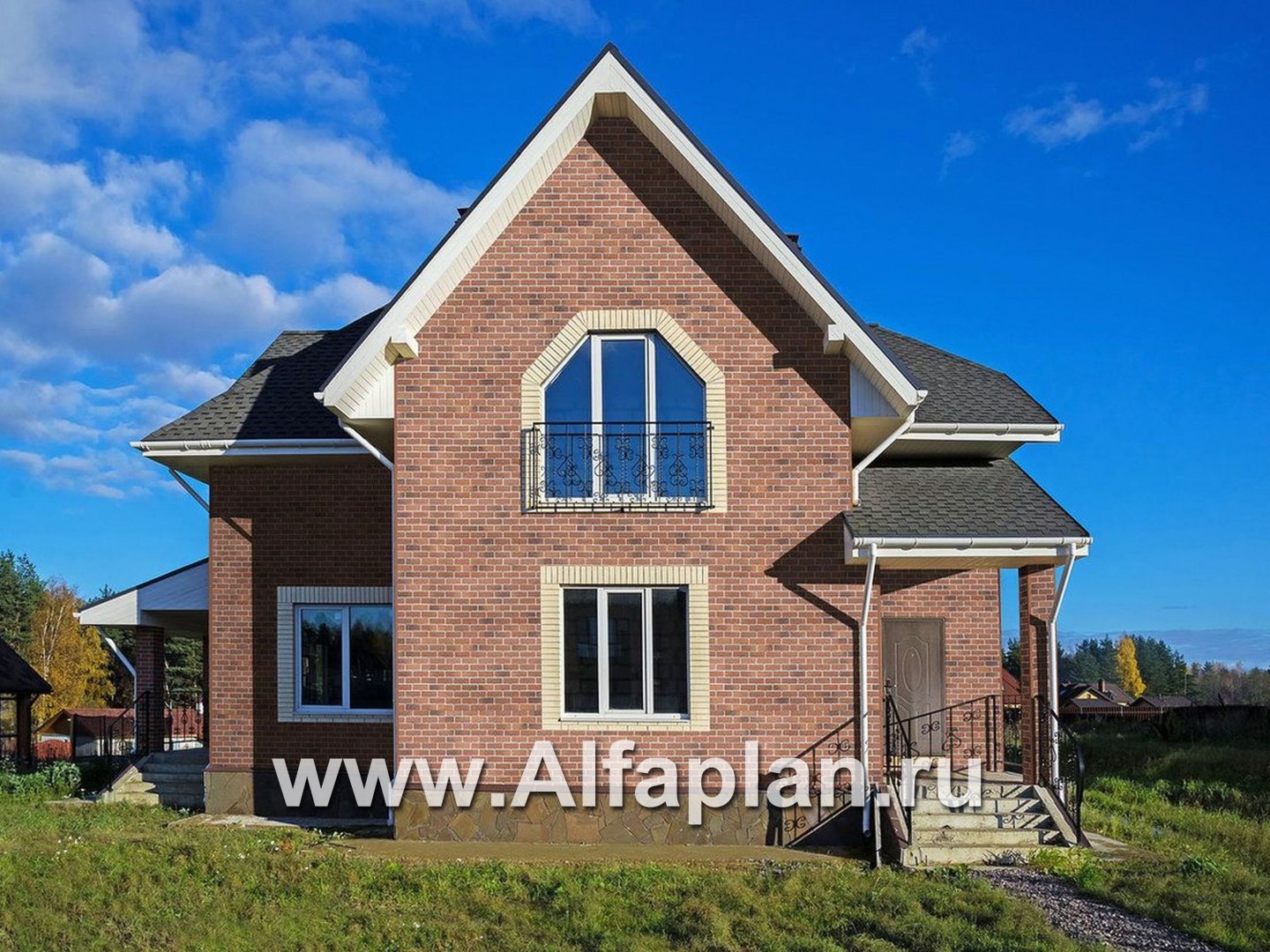

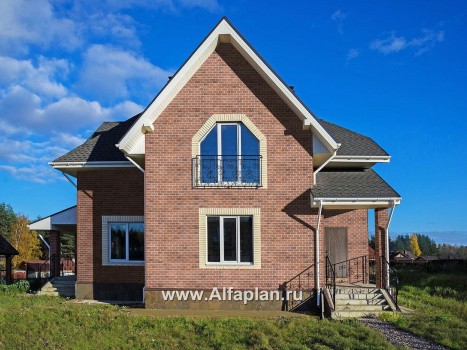

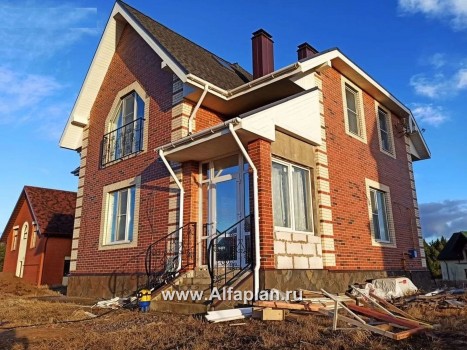

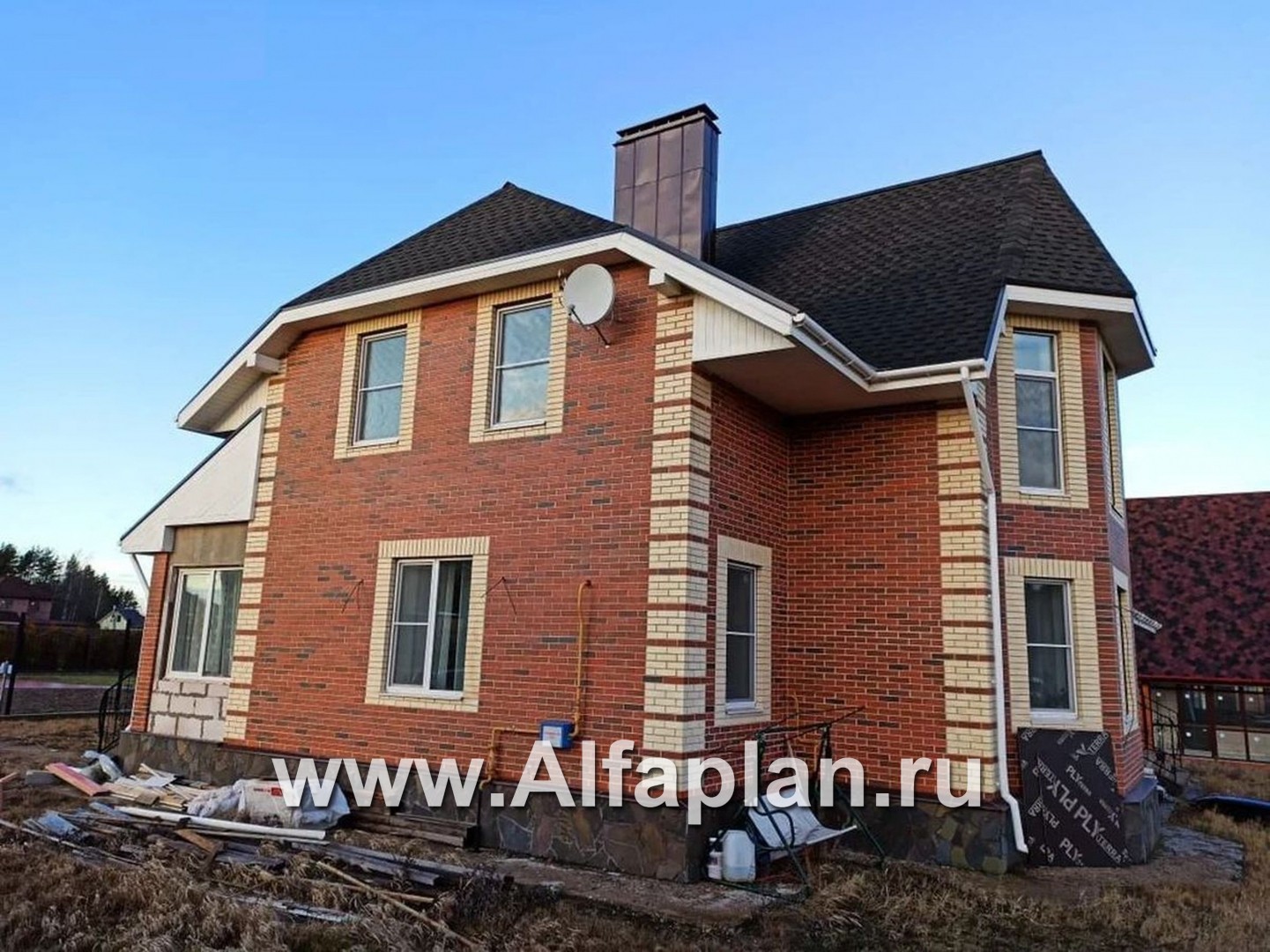

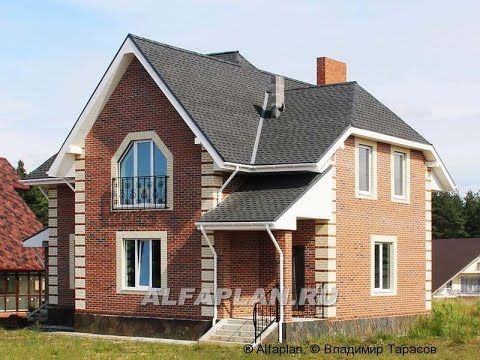

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться

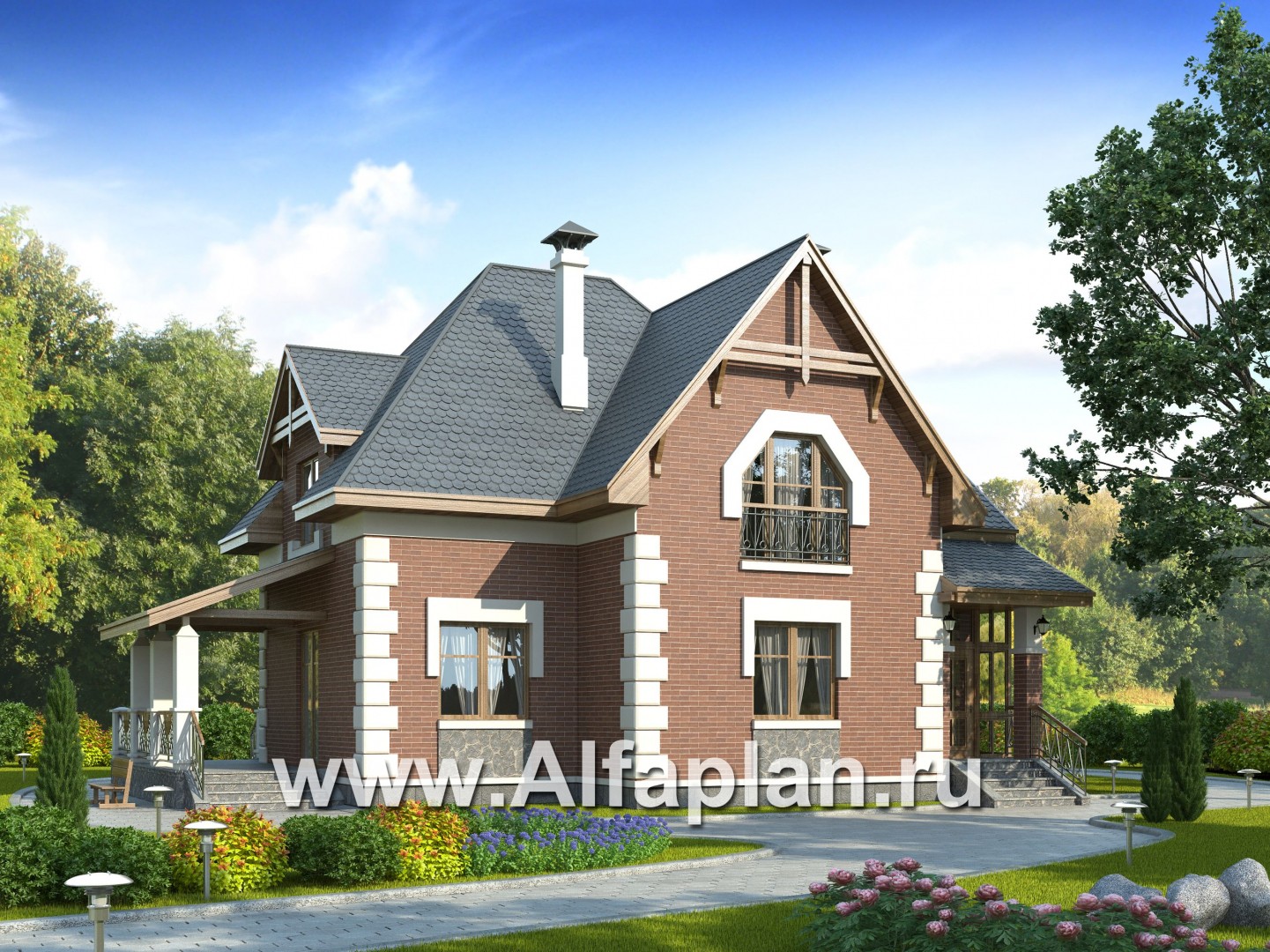

88B 3D

"Клио" - небольшой дом с угловой террасой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
193.30182.14115.47
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.71497

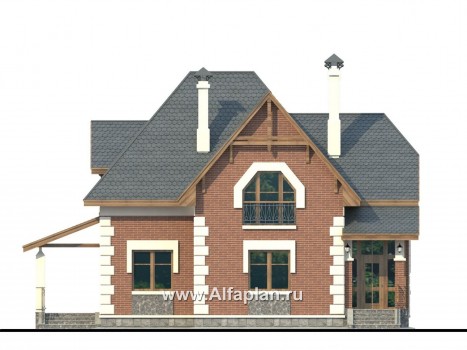

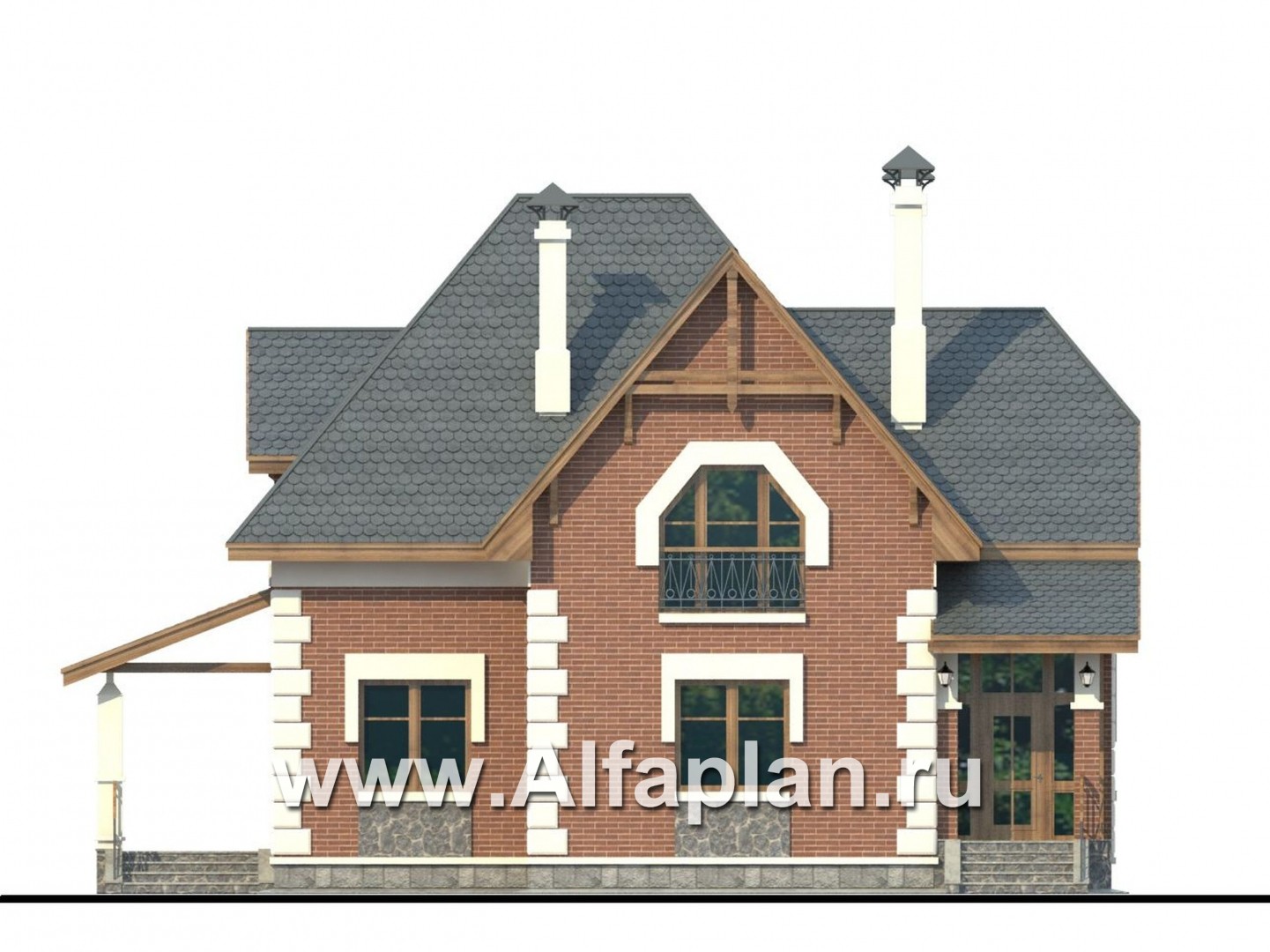

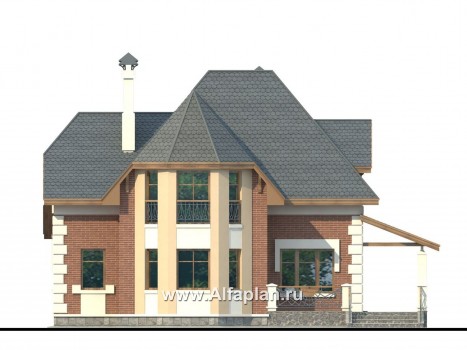

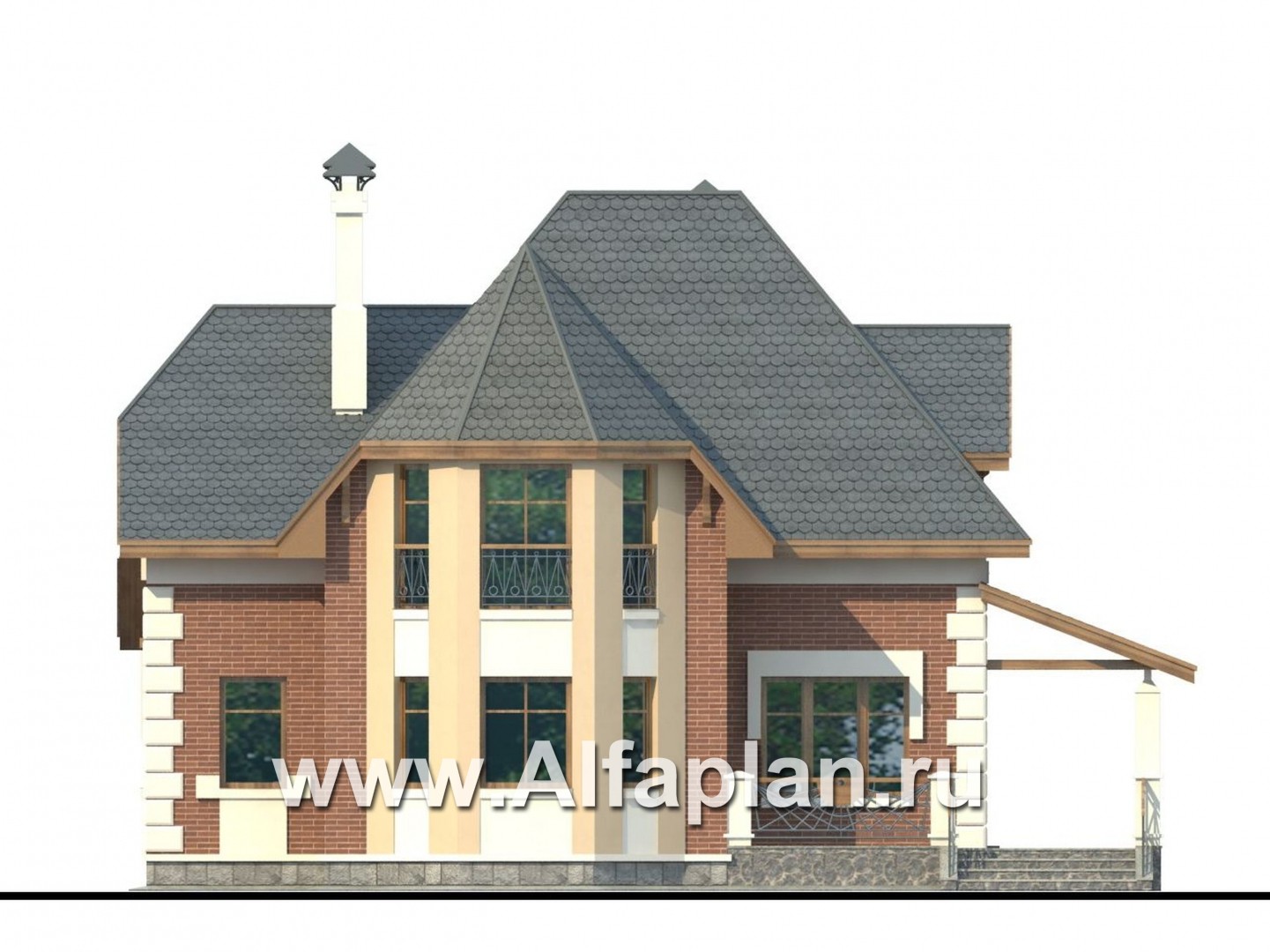

Вид спереди
Вид спереди

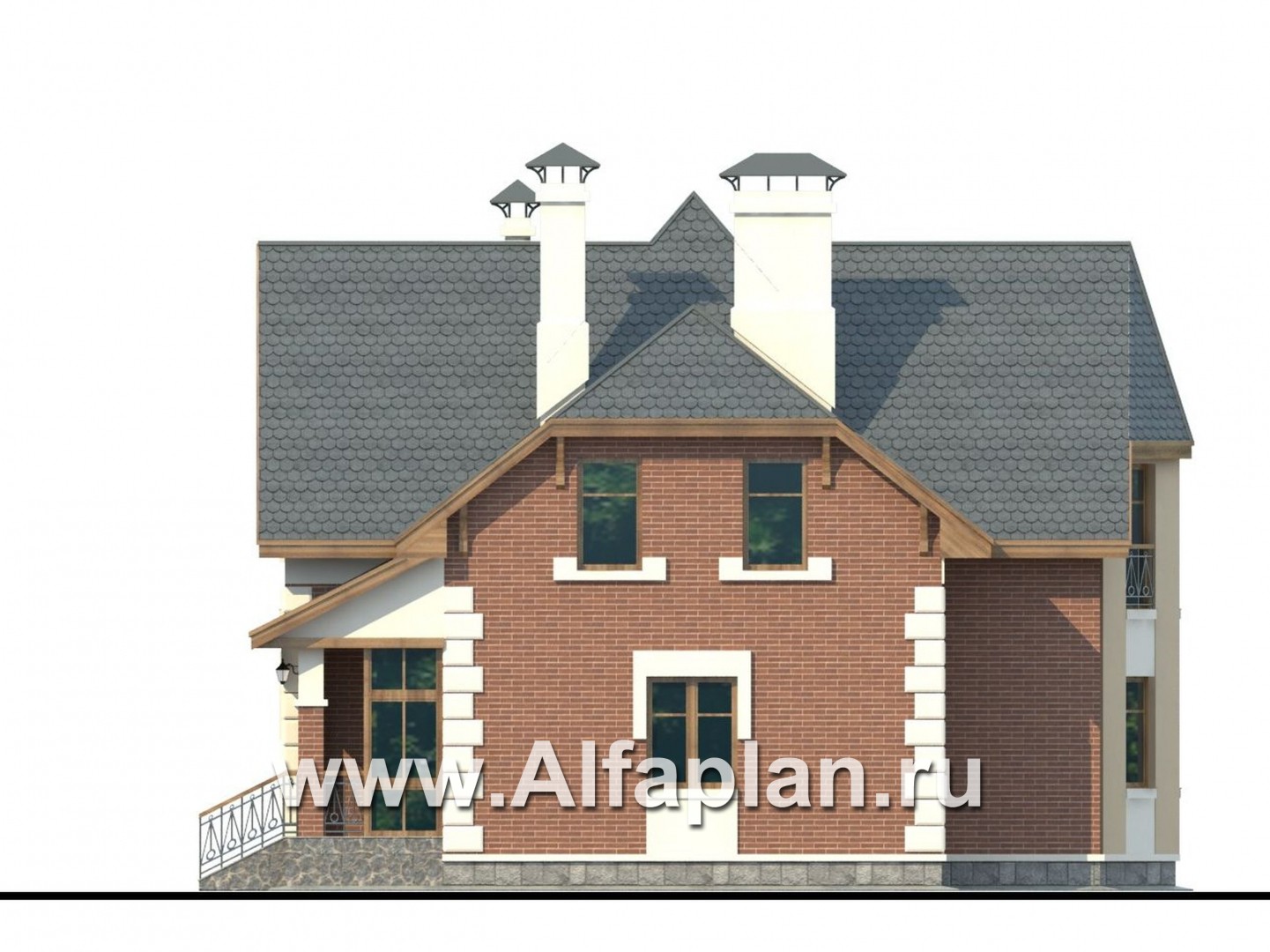

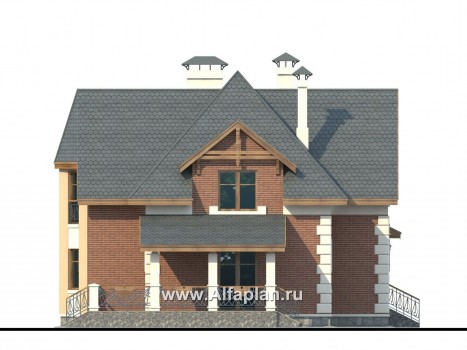

Вид справа
Вид справа

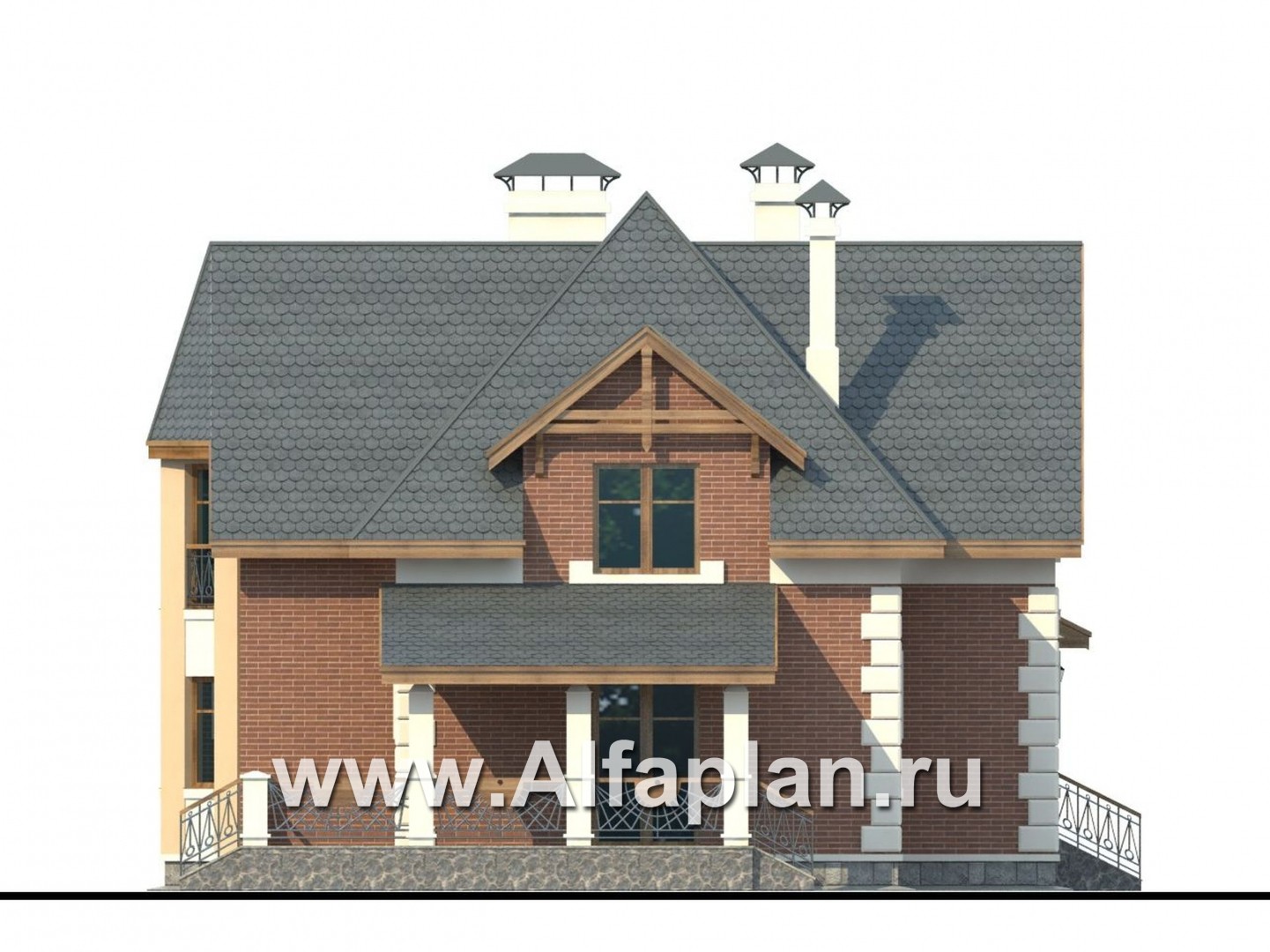

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.2 (толщина 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

89.1/79.6  м3
Тип внутренних стенкирпич/газобетон

24.0/26.3  м3
Тип перекрытиймонолитные ж/б над первым этажом, подшивка под стропилами над вторым

18.5  м3
Тип кровлибитумная черепица

285.7  м2
Наружная отделкалицевой киорпич, декоративная штукатурка

212.3  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крылец

12.7х13.5  м
Высота домаот уровня пола первого этажа

9.85  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.31 м

Мощность котлас бойлером горячей воды

45 кВт
Расчетная электр. нагрузкас учетом электроплиты

17.4 кВт
Утеплительминеральная вата

Окна

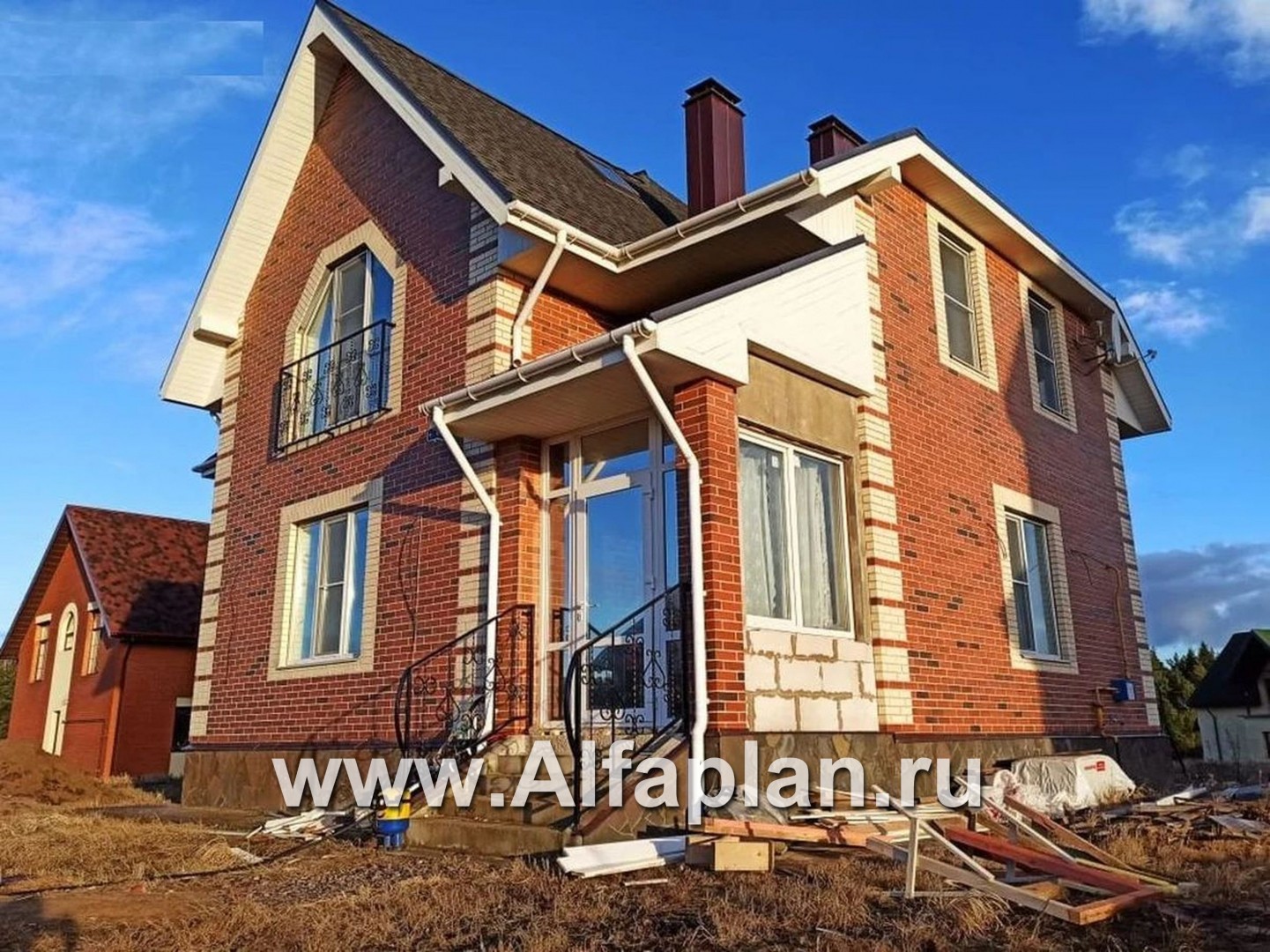

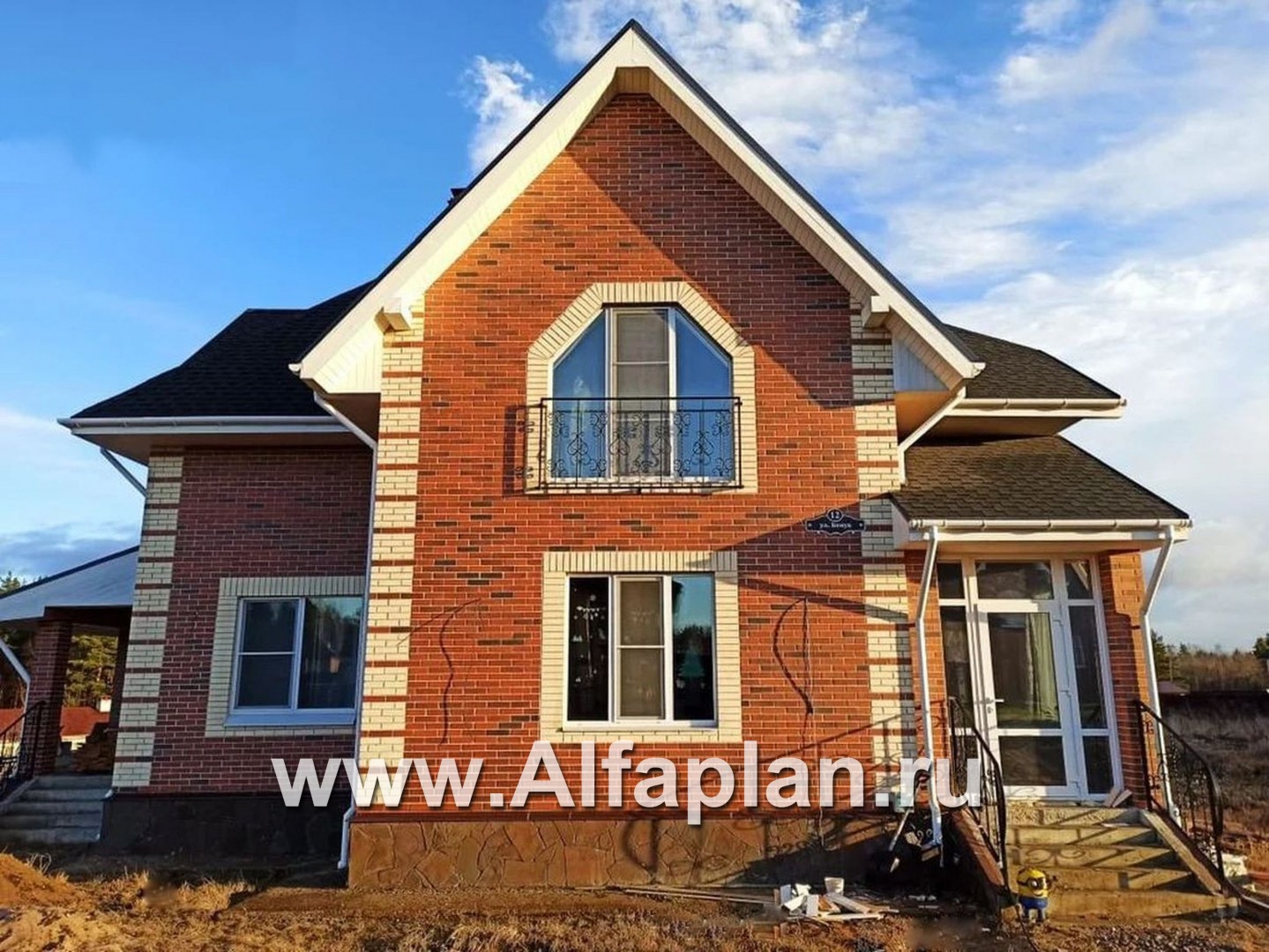

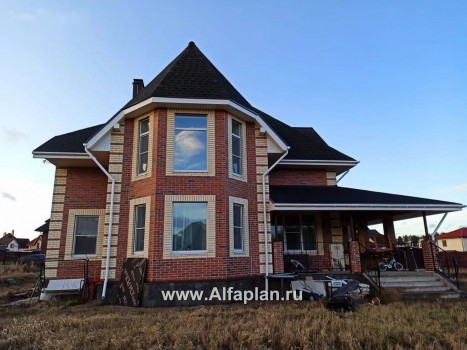

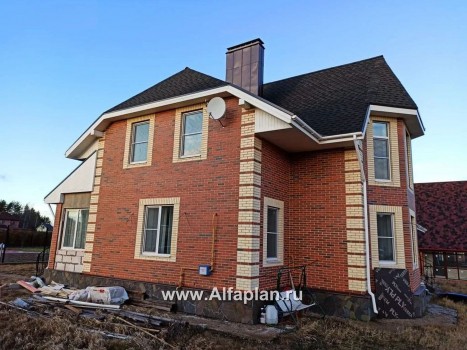

В этом небольшом загородном доме с комфортом разместится семья из 4-5 человек.  Проектом предусмотрены два этажа. Высота первого – 3.0 м, второй этаж полумансардный, высотой 2.85 м, уклон потолка начинается на высоте 1.9 м от пола. Небольшой чердак не эксплуатируется, подвал в доме отсутствует.  Экстерьер имеет очень удачное сочетание. Архитектурные фрагменты деталей дома радуют взгляд.  Красная кирпичная и белая блочная наружная отделка стен выгодно контрастируют с серым цветом мраморной отделки цоколя и ступенек крыльца. Также бросается в глаза белое обрамление окон и фасадный французский балкон, которые придают дополнительную чистоту и изящество всему экстерьеру. Фундамент дома образован монолитной железобетонной плитой. Наружные стены предусматривают альтернативу в отношении материала: могут быть использованы газобетонные блоки или кирпич. В этом отношении коттедж вхож в категорию «кирпичные и газобетонные дома».

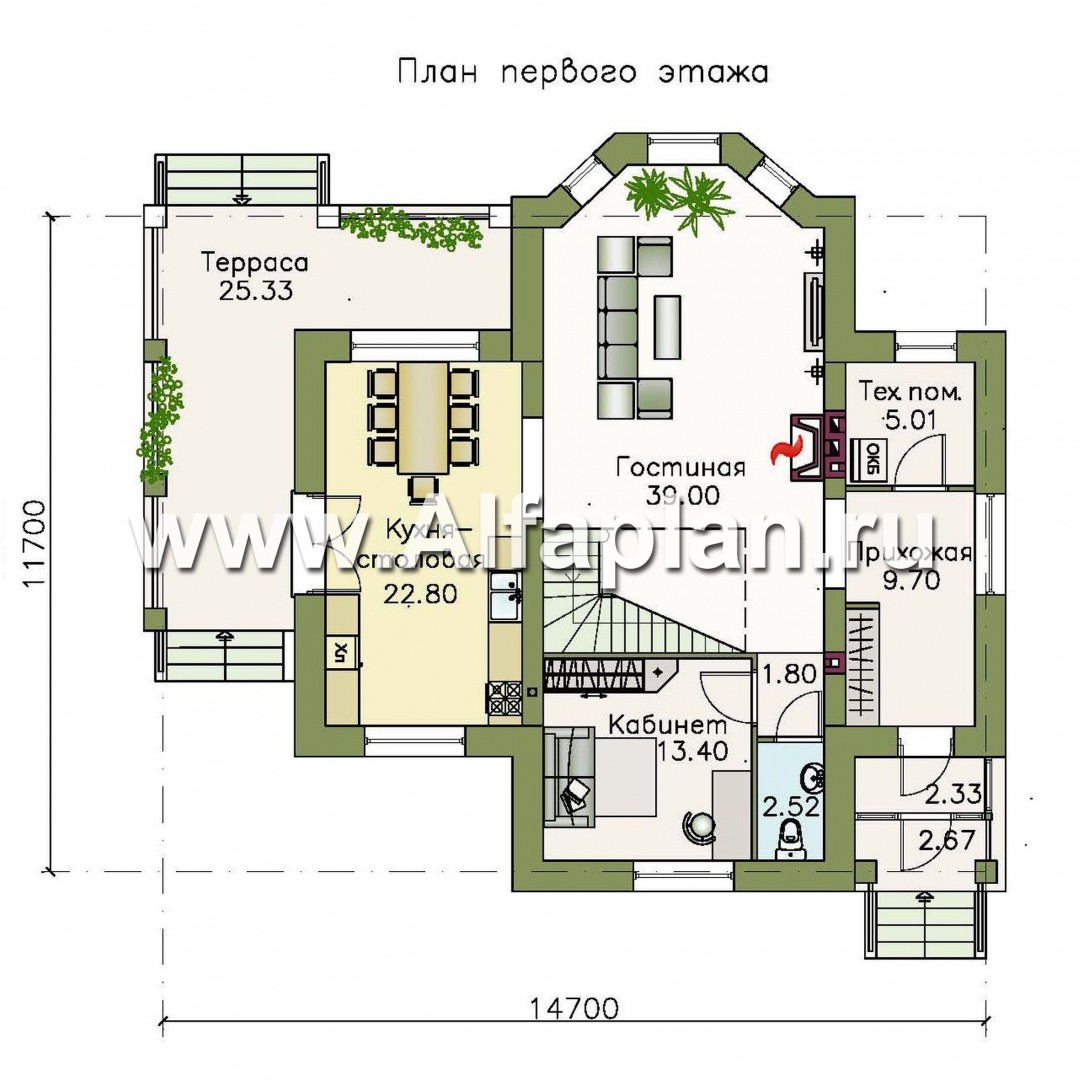

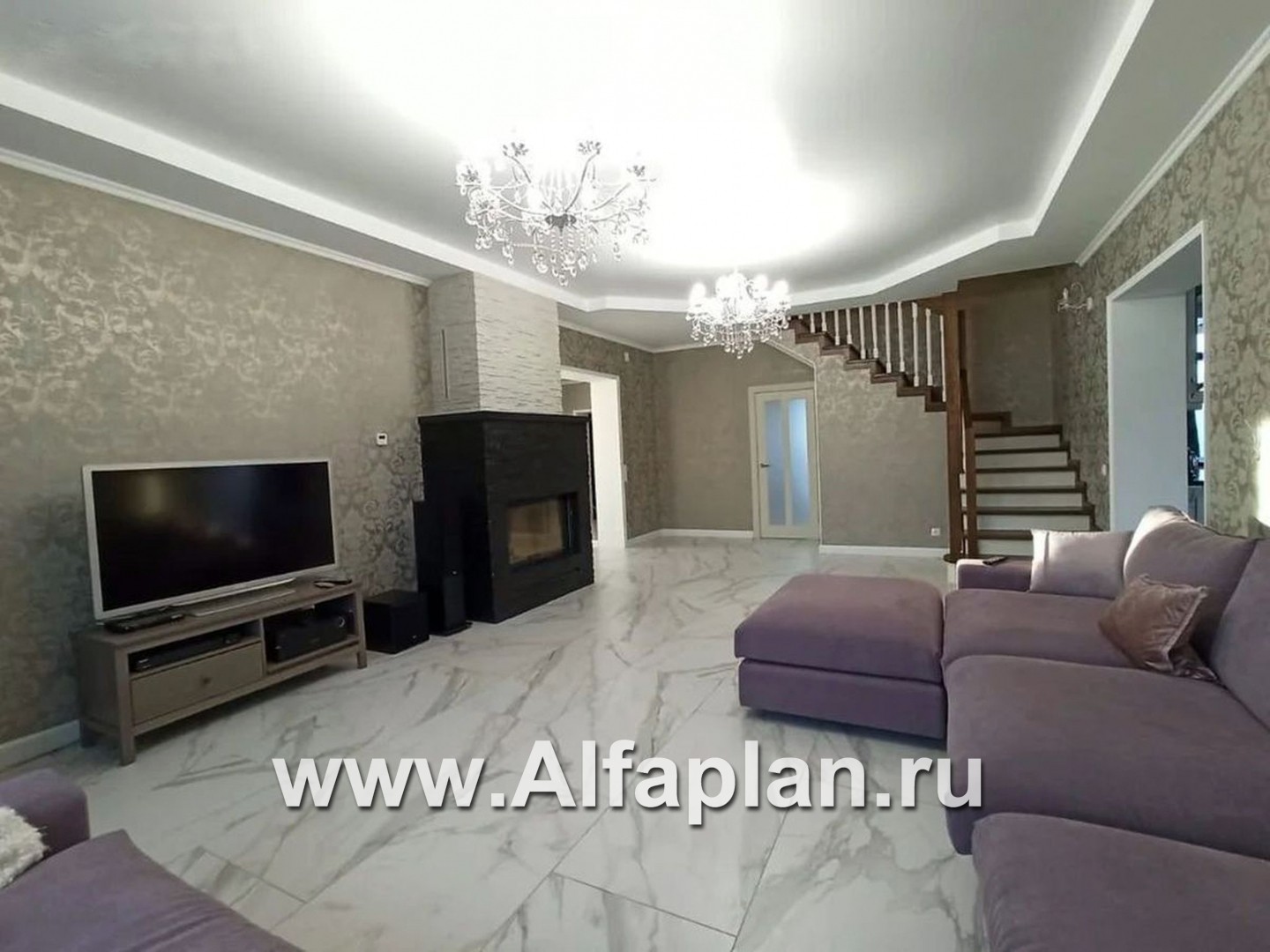

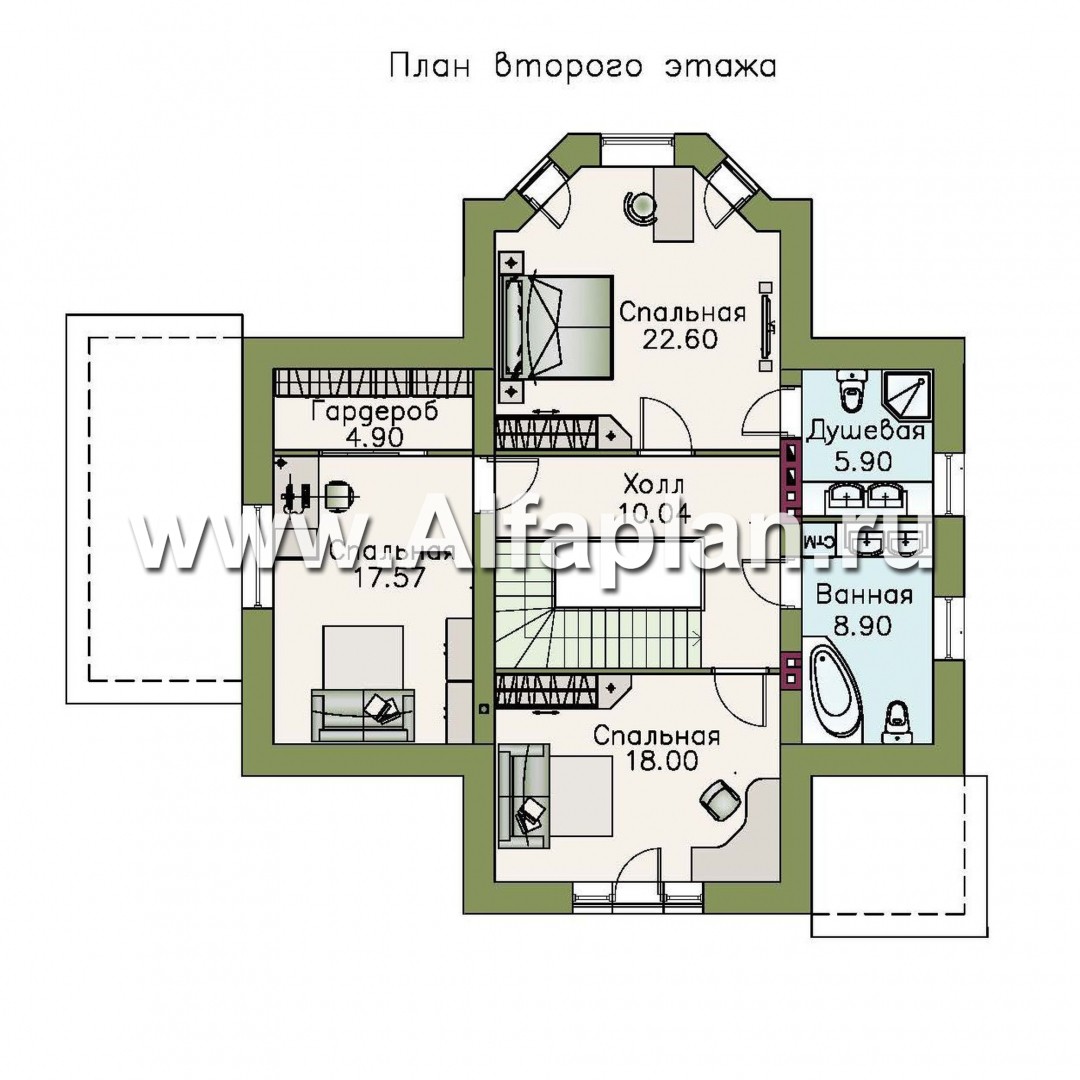

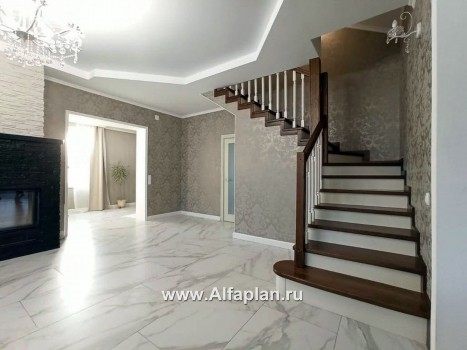

Центральный входной блок этого коттеджа включает само крыльцо, тамбур, прихожую и техническое помещение. План дома разделен на три части двумя внутренними несущими стенами.   В центральном пролете на первом этаже расположена гостиная с эркером, камином  и деревянной лестницей, небольшой кабинет и санузел. Арочными проемами гостиная с одной стороны соединена с кухней-столовой, с другой - с прихожей. Из кухни-столовой можно выйти на террасу. На втором этаже проектом предусмотрены три спальни, ванная и душевая. Душевая сблокирована со спальней хозяев дома, делая это помещение особенно комфортабельным.

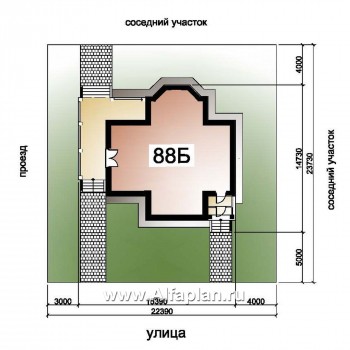

Для удобства будущих владельцев этого коттеджа, в проекте предусмотрено зеркальное отображение. Оно даст хозяевам больше понятия о том, как выгоднее расположить дом на своем участке.

Если, к примеру, после того, как вы ознакомились с проектом, вы решили, что он вам чем-то не подходит, не стоит спешить находить кучу других сайтов по недвижимости, тратя свое время. Поверьте, на сайте alfaplan, в нашем каталоге располагаются самые разные проекты коттеджей, и среди них можно всегда отыскать подходящий вариант. Если же вас больше интересует именно проект 88В, но с другими деталями, тогда смотрите дом 88А, имеющий  аналогичное планировочное решение.
