Вернуться"Монплезир" - проект двухэтажного изысканного коттеджа (проект коттеджа 132A 3D)

Автор проекта: Проекты Владимира Тарасова, ООО «АДС Альфаплан»

"Монплезир" - проект двухэтажного  изысканного коттеджа

Дополнительные изображенияПросмотреть зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
203.70193.81114.84
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей,
состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта3500
Дополнительная копия проекта3500
Фундамент ленточный из сборных ж/б блоков глубиной заложения 1,65м5000

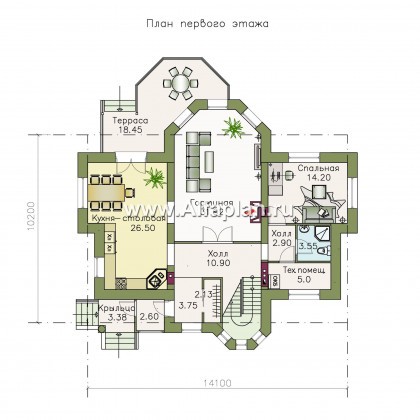

План 1
План 2
План 3
План 4
Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита
38.5 (толщина 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)
118.4/116.8  м3
Тип внутренних стенкирпич или газобетон (альтернативно)
26.9/26.5  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым
18.3  м3
Крышастропильная конструкция
Тип кровлинатуральная черепица
232.3  м2
Наружная отделкалицевой кирпич, штукатурка
278.8  м2
Наружная отделка цоколяоблицовочный камень -30 м2
Количество этажей2
Габаритные размеры домабез террас и наружных лестниц
15.2 Х 13.3  м
Высота домаот пола 1-го этажа
9.745  м
Высота 1-го этажаот пола 1-го этажа
3.0  м
Высота 2-го этажаот пола 1-го этажа
2.95  м
Высота мансардного скосанет
Мощность котлаквт
60
Расчетная электр. нагрузкакВА
18.0 (с учетом эл. плиты 8.5 )
Утеплительминеральная вата
Показать описание

Представляем проект двухэтажного коттеджа, рассчитанного на проживание большой семьи. Это проект отличает изысканная простота и легкость. Композиция отмечена предельной четкостью. В отношении типов материалов, предусмотренных для возведения наружных стен, можно сказать кое-что – это стандартная, хорошая вариация – газобетонные блоки и кирпич. Так что в этом смысле данный коттедж под номером 132А можно отнести к группе «дома из кирпича и газобетона». Строгую симметрию плана нарушают эркер лестницы и угловое крылечко главного входа. План четко поделен на три части. Рассмотрим  внимательно планировку каждого этажа, а также воспользуемся объемным просмотром внутренних помещений.

В центральной части первого этажа расположена гостиная с красивым трехгранным эркером, выходящим на задний фасад. Эркер проходит через оба этажа, его окна прекрасно освещают гостиную и большую спальню  на  втором  этаже. Слева от гостиной  находится кухня-столовая, справа расположены  спальня,  душевая и котельная. Кухня - столовая напрямую связана с открытой террасой. Центральный пролет на втором этаже отдан спальне хозяев дома. Это просторное  светлое помещение с трехгранным эркером. По обе стороны от него расположены две спальни меньшего размера. Ванная комната и душевая дополняют планировку этажа. Вход в ванную из общего холла, душевая находится рядом с меньшей спальней.  Удобно и приятно будет жить в этом доме. Не случайно и его название Монплезир, которое в переводе звучит как  "мое удовольствие". В проекте учтено зеркальное изображение коттеджа с его поэтажной планировкой. Это поможет при выборе места на вашем участке под строительство дома, учитывая освещенность участка и удаленность будущего дома от соседних построек.

Предлагаем вам рассмотреть похожие варианты проектов, такие как  111А, 112А, 75В и 30А. В том случае, если представленный нами коттедж под номером 132А, все-таки устроил вас, но вам не понравились какие-либо детали в его дизайне или планировке, рассмотреть какую-либо из его вариаций будет для вас самым подходящим вариантом. Также не забывайте, что вас ожидают не только проекты домов-вариаций, но и совершенно уникальные объекты, и все это в количестве нескольких сотен наименований!

Просмотр ОБЪЕМНОЙ 3d-презентации (Виртуальная прогулка)

При нажатии на кнопку в компьютере откроется файл в формате ".pdf". Для просмотра нужен Adobe Reader версии не ниже 9,0 (загрузить можно по ссылке ). Инструкцию по просмотру вы увидите в открытом файле. Вы можете сохранить файл в компьютере и рассматривать проект коттеджа без подключения к Интернету.

Версия для печати / сохранить на компьютере / посмотреть с высоким качеством

При нажатии на кнопку загрузится файл формата *.pdf. Для перехода из этого файла к просмотру проекта на сайте кликнете в любое место на картинке дома

Дополнительные изображения

Доп. изображение 1
Доп. изображение 2
Доп. изображение 3
Зеркальные изображения
План 1 (зеркальный)
План 2 (зеркальный)
Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Виктор из города Москва написал(а) 07.08.2013:

Добрый день. Подскажите пожалуйста, планируется ли на основе данного проекта вариант с гаражом на 2 а/м? Спасибо!

Виктор, здравствуйте.
Такой вариант не планируется. Но мы можем подготовить его для Вас в Паспорте проекта. Выполнить блокировку жилого дома с гаражом или навесом для машины.

Олег из города Саратов написал(а) 03.06.2013:

Добрый день.Очень заинтересовал данный проект.Поясните пожалуйста , чем представлено перекрытие под первым этажом при использовании ленточного фундамента. И если возможно поясните из какого материала изготовлены лестничные марши и какова их ширина. С уважением Олег.

Олег, здравствуйте.
Плита пола 1-го этажа выполняется по слою обратной засыпки, это армированная плита 100 мм толщиной.
Лестницы в проекте деревянные, ширина лестничного марша - 0.9 м.

Сергей из города Саратов написал(а) 20.05.2013:

Здравствуйте!!! Пожалуйста, какие габаритные размеры гостинной. Можно ли использовать ленточный фундамент. Спасибо

Сергей, здравствуйте.
В проекте полностью разработана конструкция плитного фундамента : планы, схемы армирования, сечения, спецификации.
Если Вам не подходит разработанная конструкция фундамента , мы можем дополнительно для Вас разработать ленточный монолитный или сборный фундамент.Сстоимость работы 17000 рубл.
Так же выполнить такую конструкцию для Вас могут строители.
