342B-S NotaBene - проект двухэтажного дома, с террасой и кабинетом, с оригинальным планом по диагонали

Автор проекта: В. Тарасов
  • Общая площадь дома:141.29 м²
  • Площадь отапливаемых помещений:126.23 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    43 300 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 141.29 м²

NotaBene - проект двухэтажного дома, с террасой и кабинетом, с оригинальным планом по диагонали - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен газо(пено)бетон
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица
Наружная отделка стен декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома Ширина на глубину 12.8 м x 12.8 м
Высота дома от уровня пола 1-го этажа 8.3 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа переменная
Ширина 11 м
Длина 11 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Проект дома 342В «NotaBene» задуман как компактный дом для угловых участков, или для участков с формой, близкой к квадрату. Общая площадь дома 141 м2.

Проект дома 342В «NotaBene» задуман как компактный дом для угловых участков, или для участков с формой, близкой к квадрату. Общая площадь дома 141 м2.

Этот проект дома от архитектурного бюро «Альфаплан» относится к коллекции домов «Баттерфляй».

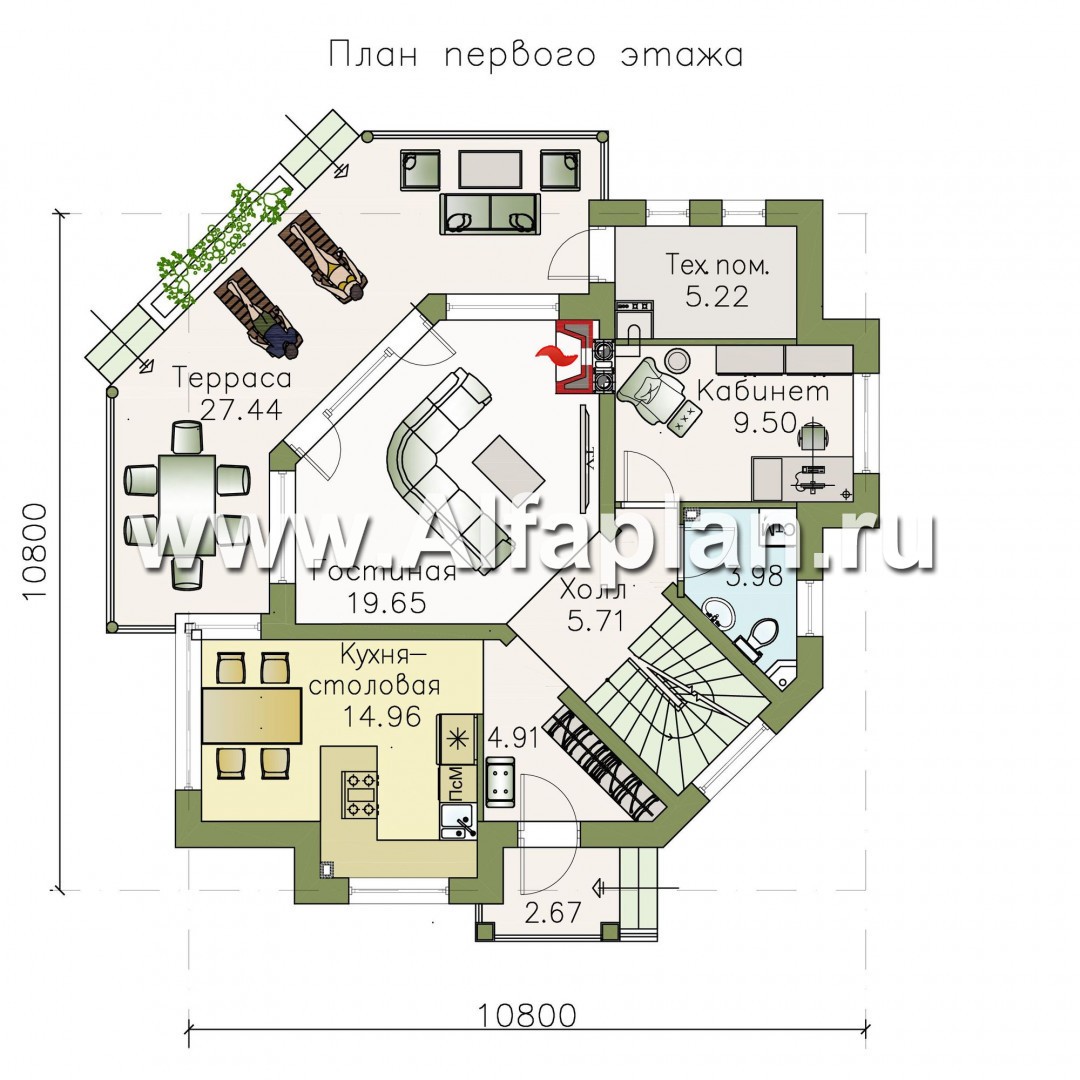

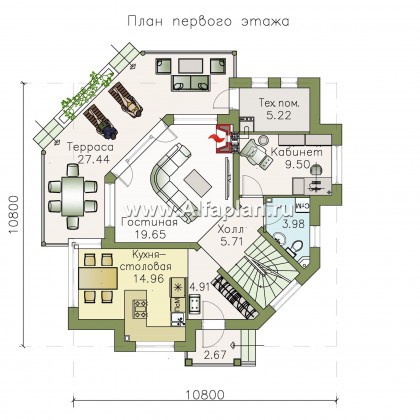

План дома выстроен по диагонали в 45 градусов. На этой диагонали находятся лестница, холл, гостиная и терраса. Столовая кухня, кабинет и вспомогательные комнаты находятся симметрично, по сторонам от диагонали.

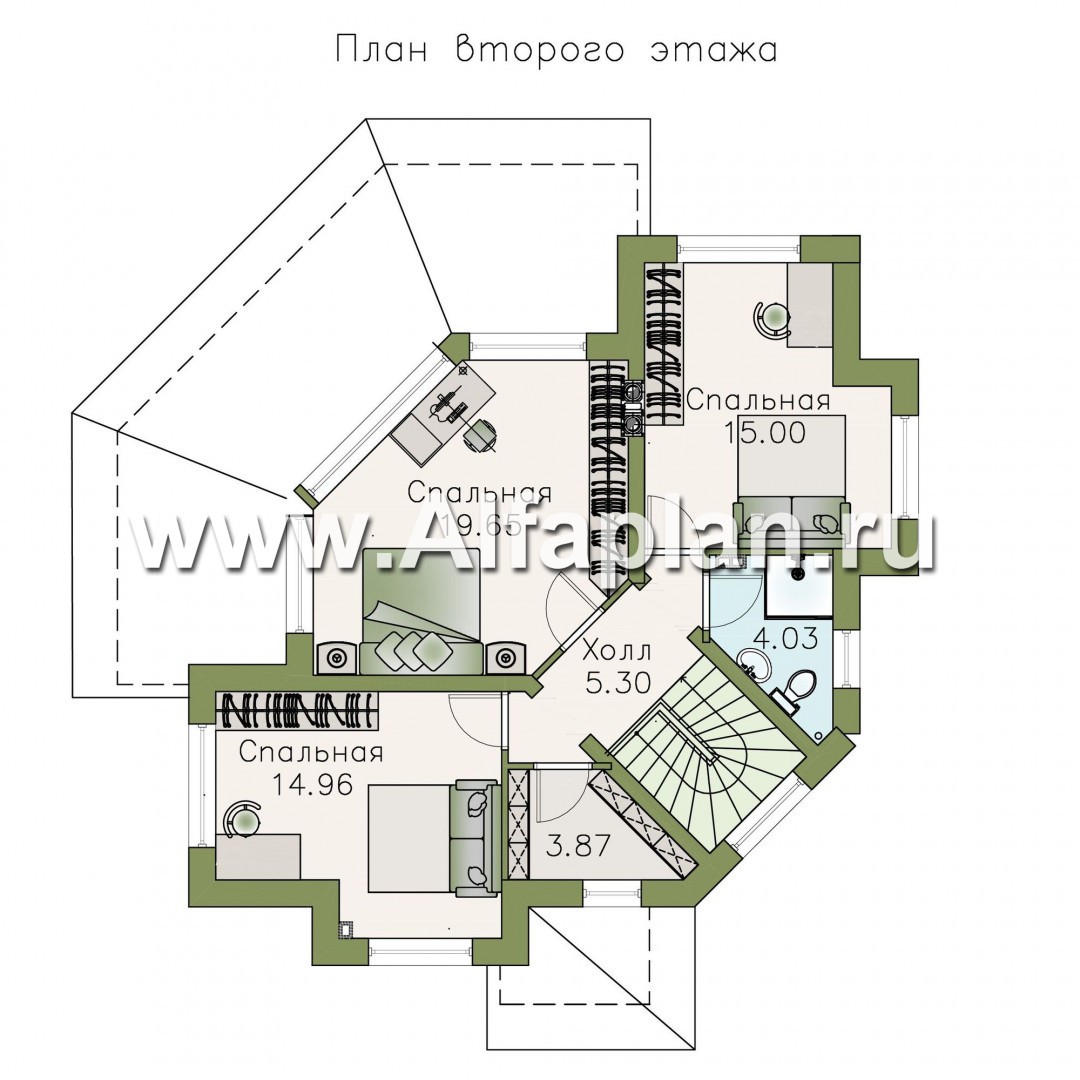

На втором этаже дома запроектированы три спальные комнаты, ванная и кладовая (может быть использована как постирочная). Гласная спальная дома имеет, как и гостиная на первом этаже, красивую сложную форму многогранника.

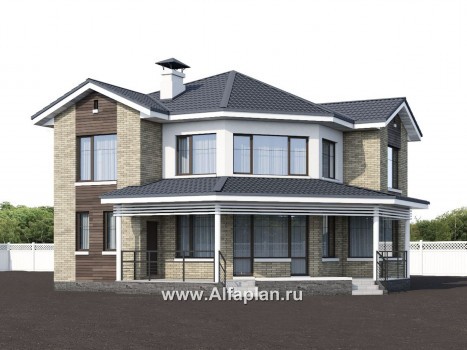

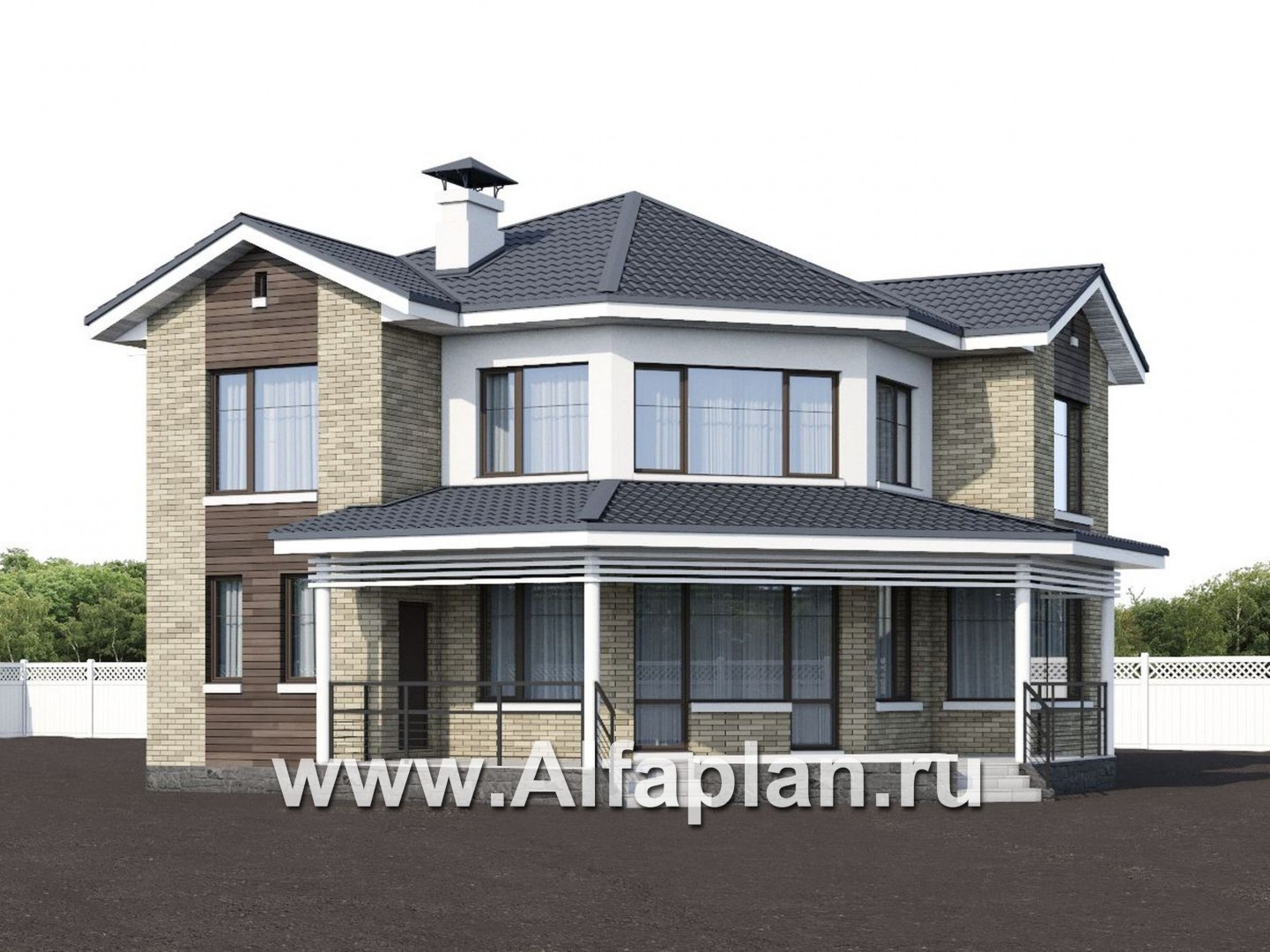

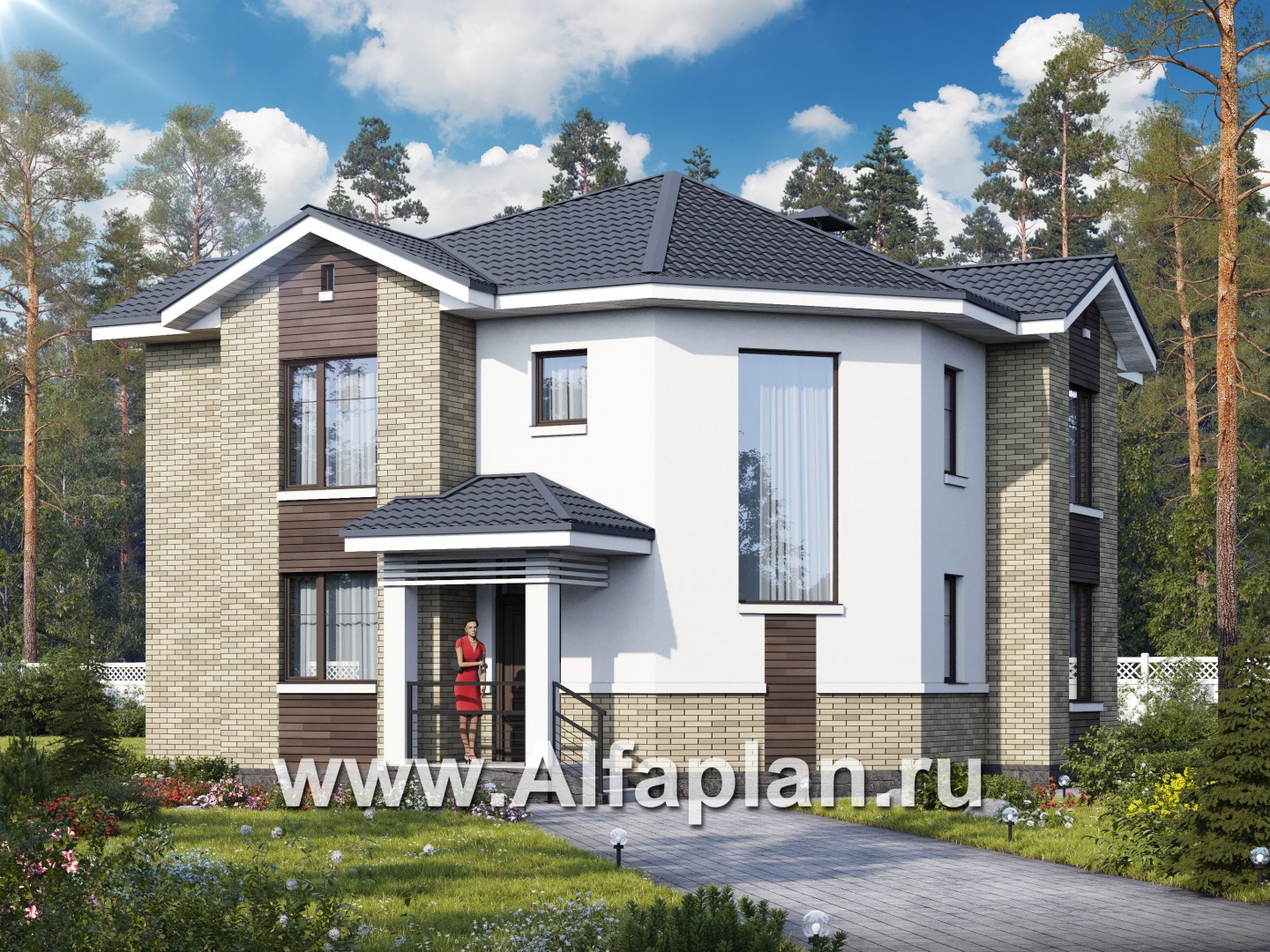

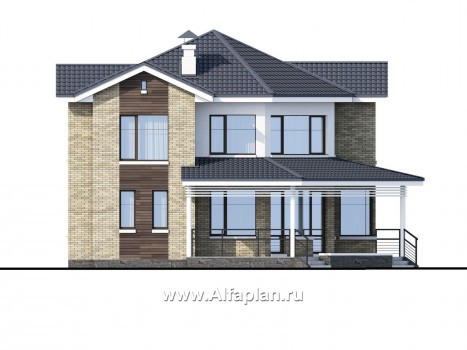

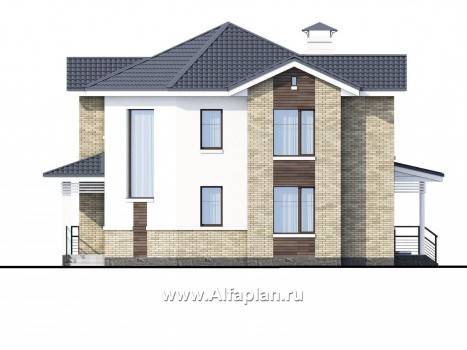

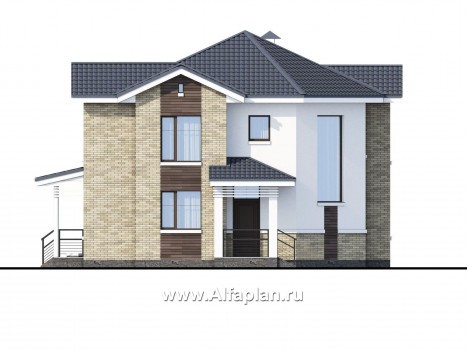

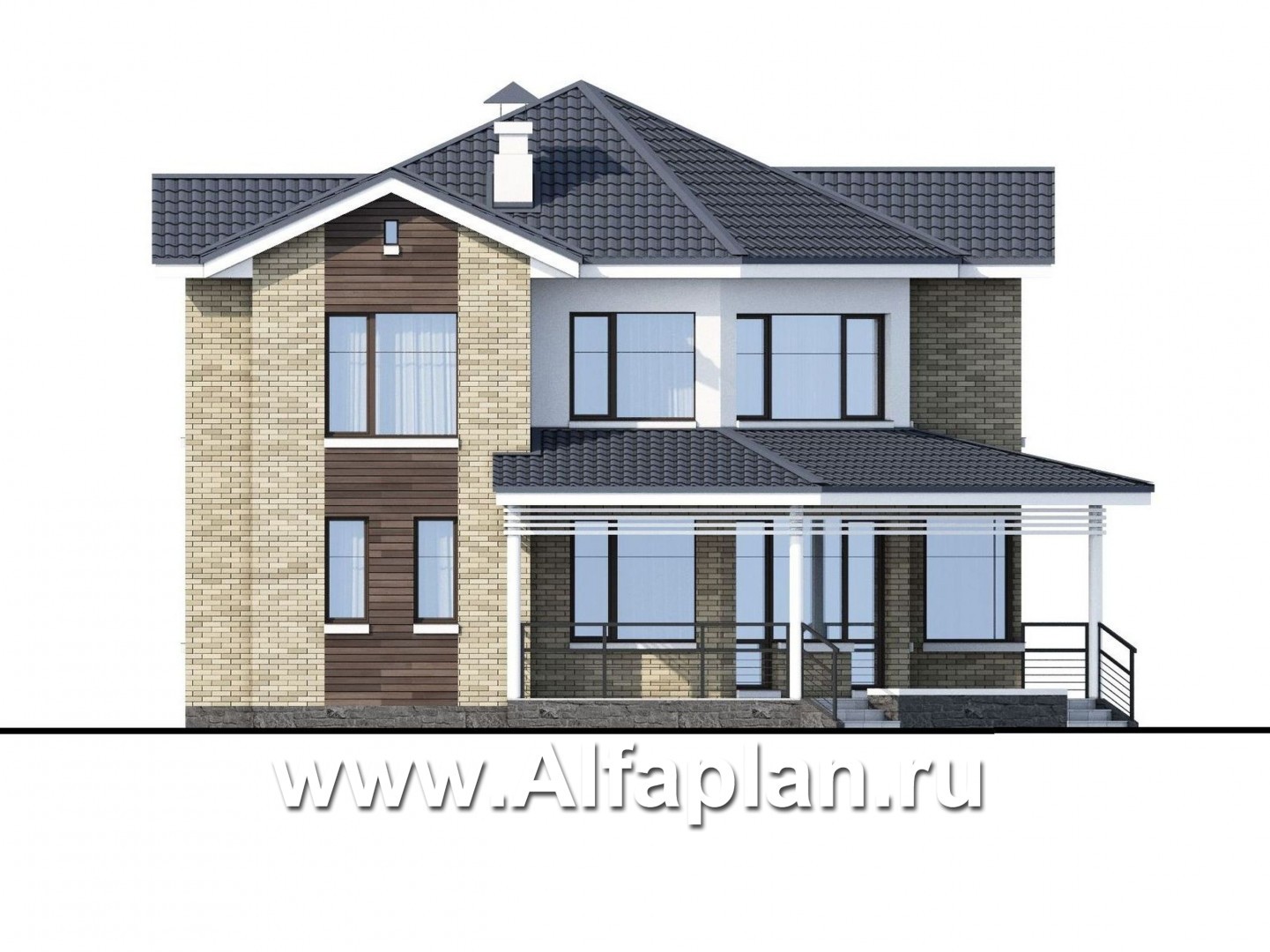

Фасад современного дома 342В «NotaBene» сформирован диагональной структурой плана, и выглядит ярко и необычно. Отделка фасадов – кирпич и штукатурка.

Этот проект слишком хорош, чтобы оказаться правдой! Но все-таки, он есть. Это прекрасный выбор для угловых или квадратных участков.

Архитектурный проект является охраняемым объектом авторского права. Воспроизведение визуализаций проекта и/или его частей разрешается с обязательным указанием имени автора и активной гиперссылки на источник.

Дом по проекту может быть реализован в любом регионе России. Готовые проекты домов требуют ПРИВЯЗКИ к участку строительства.

Стройте дома по проектам ® Альфаплан!

Комментарии 6

  • Санкт-Петербург

    Добрый день. Скажите, возможно ли добавить в проект вместо чердака мансардный этаж?

    Добрый день, Алексей.
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Переработка  чердака в мансардный этаж, к сожалению, в этом проекте невозможна.
    Если Вам нужен дом с эксплуатируемым чердаком- мансардой, посмотрите, пожалуйста, такие проекты  в разделе дома "С третьим мансардным этажом".
    Ответ на комментарий
  • Санкт-Петербург

    Здравствуйте, Возможно ли в проекте 342В сделать балкон над терассой первого этажа, С выходом из всех трёх спален ?

    Добрый день, Игорь.
    Приносим Вам извинение за задержку с ответом.
    Отвечая на Ваш вопрос, можем сказать, что заменить кровлю над террасой на балкон возможно.
    Такое техническое решение могут выполнить строители по месту, можем  мы внести соответствующие изменения в Паспорт проекта или Проект за дополнительную плату.
    Если строительство будет вестись в теплой климатической зоне, с минимальным снежным покровом или совсем без такового, такая замена козырька на балкон может быть оправдана.
    Если речь идет о Северо-Западе, в частности Лен. области такое решение не кажется рациональным. Для этой климатической зоны больше подходят крытые балконы.
    Но, это безусловно, вопрос только  Вашего выбора.
    Ответ на комментарий
  • Вопрос по проекту 342B Здравствуйте. Возможно ли добавить в проект гараж на две машины (цокольный этаж), если да, какая стоимость внесения изменений в проект? Спасибо.

    Здравствуйте, Евгений!
    Предлагаем рассмотреть проект 324Е. Разработка цокольного этажа возможна в объеме паспорта. Т.е. корректируются планы, фасады, разрезы. Рабочий проект предоставляется без изменений.
    Ответ на комментарий
  • Новосибирск

    Здравствуйте! Понравился проект. Хотелось бы узнать какой тип фундамента предусмотрен проектом? Что из себя представляет сама конструкция дома (монолитный каркас с заполнением или иной тип)? Возможно ли сделать монолитную ж/б плиту перекрытия второго этажа, вместо деревянных балок?

    Дмитрий, здравствуйте.

    В проекте предусмотрена монолитная ж/б плита мелкого заложения. Толщиной 250 мм Это универсальная конструкция, хорошо работающая практически на всех грунтах за исключением торфяников. Она находится у поверхности земли (0.4 - 0.5 м), утепляется по подошве и по периметру контура. По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Верхнее перекрытие можно заменить на монолитное ж/б. Подробно об услуге проектирования см. в разделе Сервис для заказчиковю

    Ответ на комментарий
  • Вопрос по проекту 342B Здравствуйте! Очень понравился проект! Хотелось бы посчитать примерную стоимость строительства. Скажите, пожалуйста, какова длина стен и размеры проемов. Можно это узнать? И второй этаж - мансардный или полный?

    Здравствуйте, Эльвира!
    площадь стен - 209,9 кв.м. Второй этаж полный, высотой 2.550. Имеется чердак. Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки.  Правильную цифру Вы получите, только когда проведете тендер среди местных компаний и получите от них сметы.
    Ответ на комментарий
  • Вопрос по проекту 342B. Добрый день ! Живем в Крыму, самый распространенный материал для строительства ракушняк, можно ли данное изменение внести в проект самому или же этим должны заняться Вы. И возможно ли это вообще. Спасибо!

    Антон, добрый день,

    Этот проект первоначально разрабатывался для теплой климатической зоны, в наружные стены заложен газобетон толщиной 300 мм. В проекте даны варианты стены с утеплитем и без. Так же указаны характеристики газобетона: объемный вес 500кг/м3, марка на прочность В3.5. Это оптимальные характеристики газобетона для этого дома. При замене газобетона на ракушечник, а это возможно, его характеристики должны быть аналогичными. Если строительная компания возьмется за строительство из ракушняка по такому проекту, вопрос будет решен. Мы за корректировку рабочей документации не возьмемся.

    Ответ на комментарий
