342BNotaBene - компактный проект с оригинальным планом

общая площадь дома, м 2Площадь отапливаемых помещений, м 2жилая площадь дома, м 2
141.30126.2369.26
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33500
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование7700
Строительный паспорт проекта (Типовой)2300
Строительный паспорт проекта + Разбивочный план участка (Индивидуальный)от 6000
Дополнительная копия проекта3500
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.47000
44500
При одновременном заказе вместе с Полным комплектом дома — скидка 40% на проект бани/гаража/беседки.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.38678

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

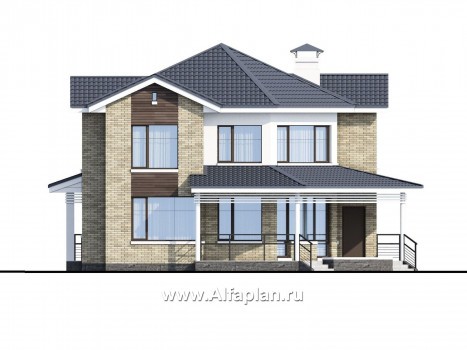

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева
Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундамента *монолитная ж/б плита
Тип наружных стенгазо/пенобетон
Тип внутренних стениз кирпича
Тип перекрытиймонлитные ж/Б над 1-ым этажом, по дер. балкам над 2-ым этажом
Тип кровли *Битумная черепица
Наружная отделка *декоративная штукатурка
Наружная отделка цоколяотделочный камень
Габаритные размеры домаШирина на глубину
12.80 х 12.80  м
Высота домаОт пола 1-го этажа
8.30  м
Утеплительминеральная вата
Окнаиз ПВХ профилей

Проект дома 342В «NotaBene» задуман как компактный дом для угловых участков, или для участков с формой, близкой к квадрату. Общая площадь дома 141 м2.

Этот проект дома от архитектурного бюро «Альфаплан» относится к коллекции домов «Баттерфляй».

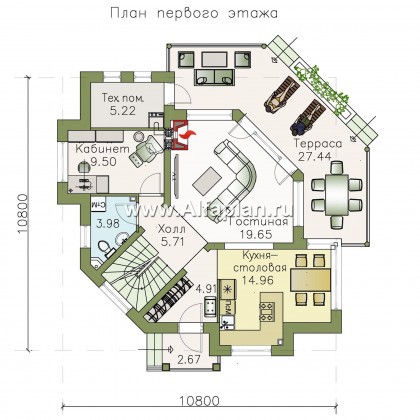

План дома выстроен по диагонали в 45 градусов. На этой диагонали находятся лестница, холл, гостиная и терраса. Столовая кухня, кабинет и вспомогательные комнаты находятся симметрично, по сторонам от диагонали.

На втором этаже дома запроектированы три спальные комнаты, ванная и кладовая (может быть использована как постирочная). Гласная спальная дома имеет, как и гостиная на первом этаже, красивую сложную форму многогранника.

Фасад современного дома 342В «NotaBene» сформирован диагональной структурой плана, и выглядит ярко и необычно. Отделка фасадов – кирпич и штукатурка.

Этот проект слишком хорош, чтобы оказаться правдой! Но все-таки, он есть. Это прекрасный выбор для угловых или квадратных участков.

Архитектурный проект является охраняемым объектом авторского права. Воспроизведение визуализаций проекта и/или его частей разрешается с обязательным указанием имени автора и активной гиперссылки на источник.

Дом по проекту может быть реализован в любом регионе России. Готовые проекты домов требуют ПРИВЯЗКИ к участку строительства.

Стройте дома по проектам ® Альфаплан!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Игорь из города Санкт-Петербург написал(а) 17.08.2019:

Здравствуйте, Возможно ли в проекте 342В сделать балкон над терассой первого этажа, С выходом из всех трёх спален ?

Добрый день, Игорь.
Приносим Вам извинение за задержку с ответом.
Отвечая на Ваш вопрос, можем сказать, что заменить кровлю над террасой на балкон возможно.
Такое техническое решение могут выполнить строители по месту, можем  мы внести соответствующие изменения в Паспорт проекта или Проект за дополнительную плату.
Если строительство будет вестись в теплой климатической зоне, с минимальным снежным покровом или совсем без такового, такая замена козырька на балкон может быть оправдана.
Если речь идет о Северо-Западе, в частности Лен. области такое решение не кажется рациональным. Для этой климатической зоны больше подходят крытые балконы.
Но, это безусловно, вопрос только  Вашего выбора.
Евгений написал(а) 18.10.2017:

Вопрос по проекту 342B Здравствуйте. Возможно ли добавить в проект гараж на две машины (цокольный этаж), если да, какая стоимость внесения изменений в проект? Спасибо.

Здравствуйте, Евгений!
Предлагаем рассмотреть проект 324Е. Разработка цокольного этажа возможна в объеме паспорта. Т.е. корректируются планы, фасады, разрезы. Рабочий проект предоставляется без изменений.
Дмитрий из города Новосибирск написал(а) 10.05.2017:

Здравствуйте! Понравился проект. Хотелось бы узнать какой тип фундамента предусмотрен проектом? Что из себя представляет сама конструкция дома (монолитный каркас с заполнением или иной тип)? Возможно ли сделать монолитную ж/б плиту перекрытия второго этажа, вместо деревянных балок?

Дмитрий, здравствуйте.

В проекте предусмотрена монолитная ж/б плита мелкого заложения. Толщиной 250 мм Это универсальная конструкция, хорошо работающая практически на всех грунтах за исключением торфяников. Она находится у поверхности земли (0.4 - 0.5 м), утепляется по подошве и по периметру контура. По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Верхнее перекрытие можно заменить на монолитное ж/б. Подробно об услуге проектирования см. в разделе Сервис для заказчиковю
