99B

"Альпенхаус" - альпийское шале

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
145.30131.0182.70
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

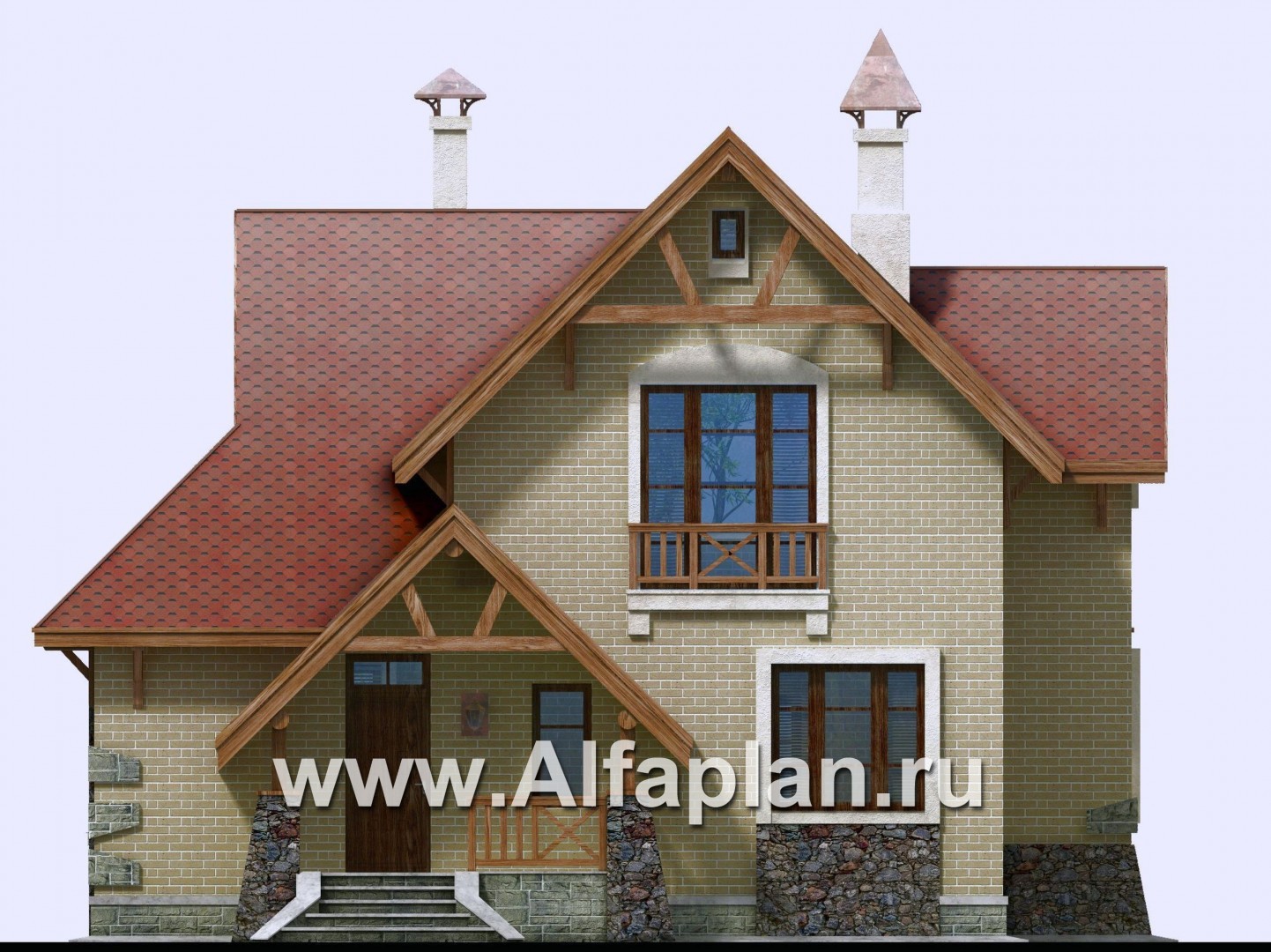

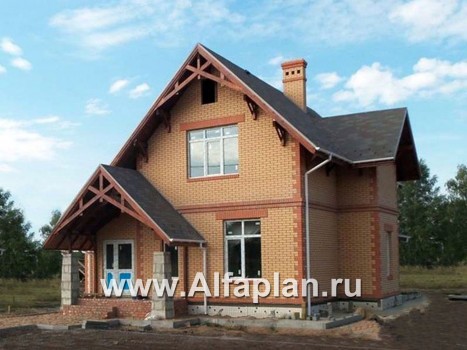

Вид спереди
Вид спереди

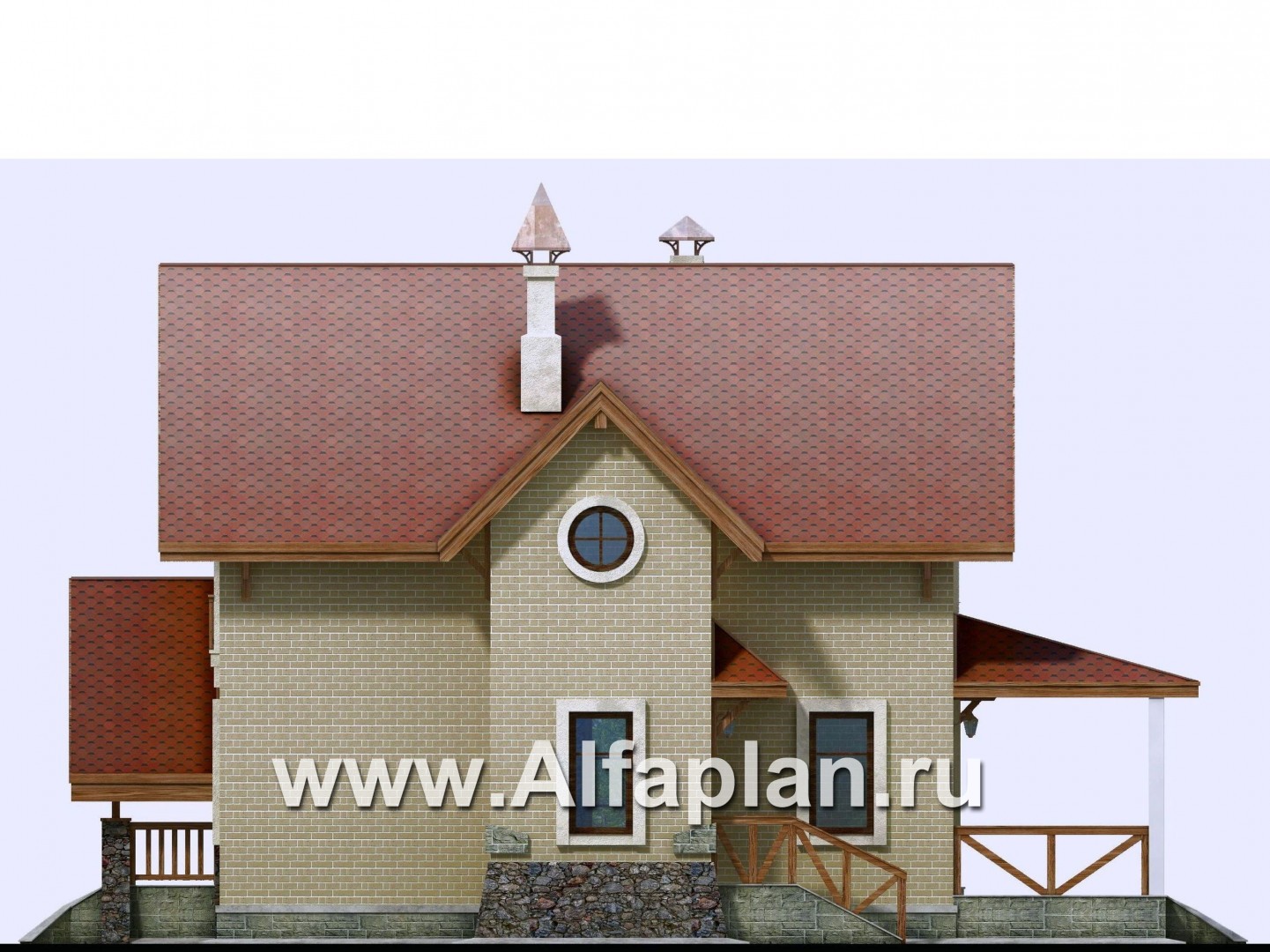

Вид справа
Вид справа

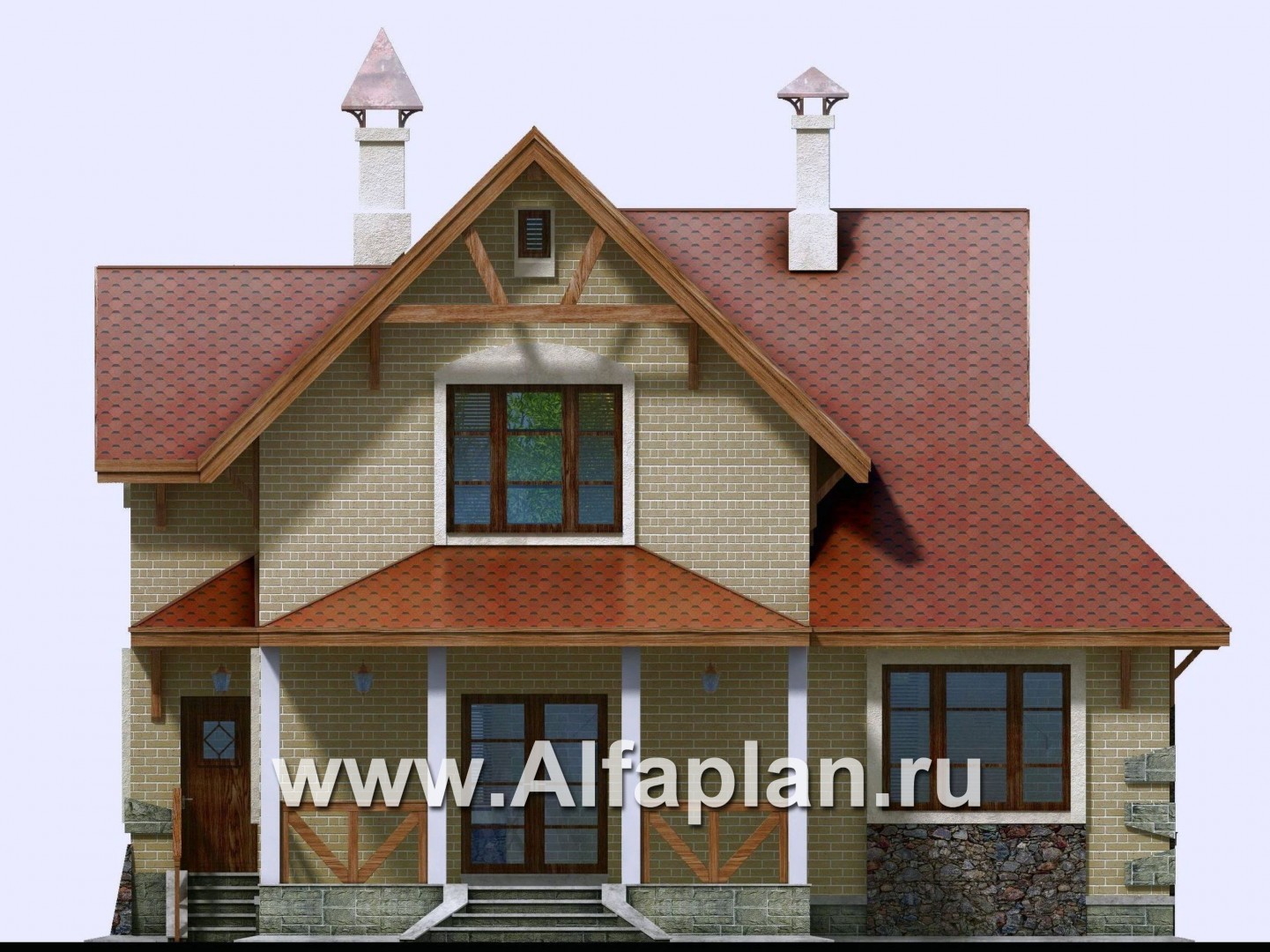

Вид сзади
Вид сзади

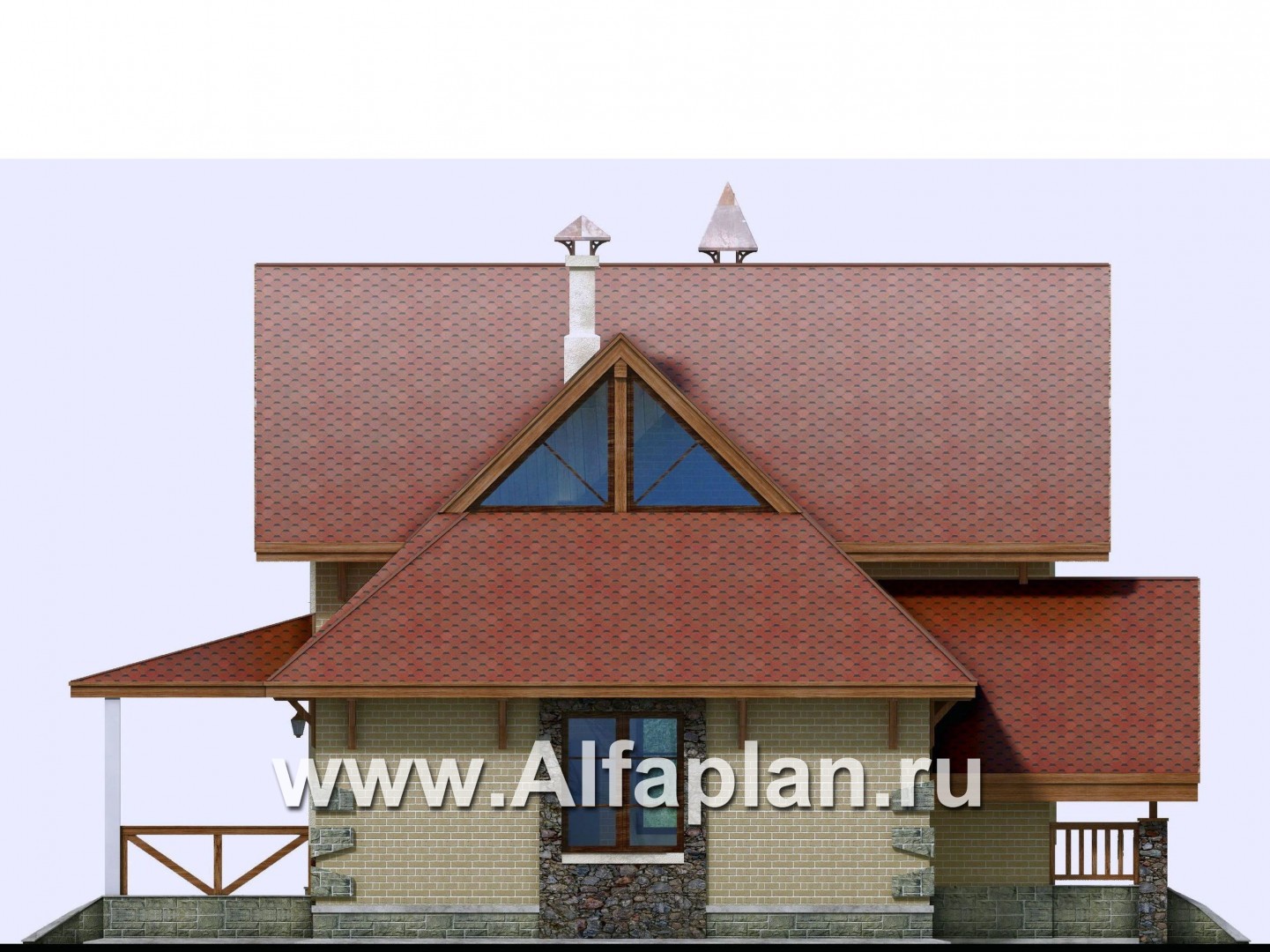

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.5 (толщиной 250 мм)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

71.5/72.5  м3
Тип внутренних стенгазобетон или кирпич (альтернативно)

12.9/13.1  м3
Тип перекрытиймонолитные ж/б над 1-ым эт., по деревянным балкам над 2-ым

10.3  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

223.0  м2
Наружная отделкалицевой кирпич

179.7  м2
Наружная отделка цоколяоблицовочный камень 6.7 м2

Габаритные размеры домабез крылец

11.8х10.3  м
Высота домаот пола 1-го этажа

8.71  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

40 кВт
Расчетная электр. нагрузкас учетом электроплиты

15.8 ква
Утеплительминеральная вата


Небольшой уютный дом, по  удобству и комфортности не уступает  домам с большей площадью, зато  значительно  дешевле  по материальным вложениям.  Желтый облицовочный кирпич, примененный для наружных стен, прекрасно освежает внешний облик коттеджа. Такой дом будет великолепно  выглядеть на зеленом загородном ландшафте. Также стоит рассмотреть это проект тем, кто имеет небольшой земельный участок.  Дом рассчитан для удобного и комфортного проживания  семьи из 3-4 человек. Основанием дома в этом проекте стала монолитная ж/б плита. В строительстве наружных стен коттеджа также предусматривается альтернатива в отношении материала. Для наружных стен здесь можно использовать как газобетонные блоки, так и кирпич. В этом смысле коттедж вхож в категорию «проекты кирпичных и газобетонных домов». Площадь дома невелика, но грамотный планировочный прием позволил получить и дополнительную жилую комнату на первом этаже и двусветную гостиную.  Если в вашей семье есть пожилой человек, то жилая комната на первом этаже просто необходима.

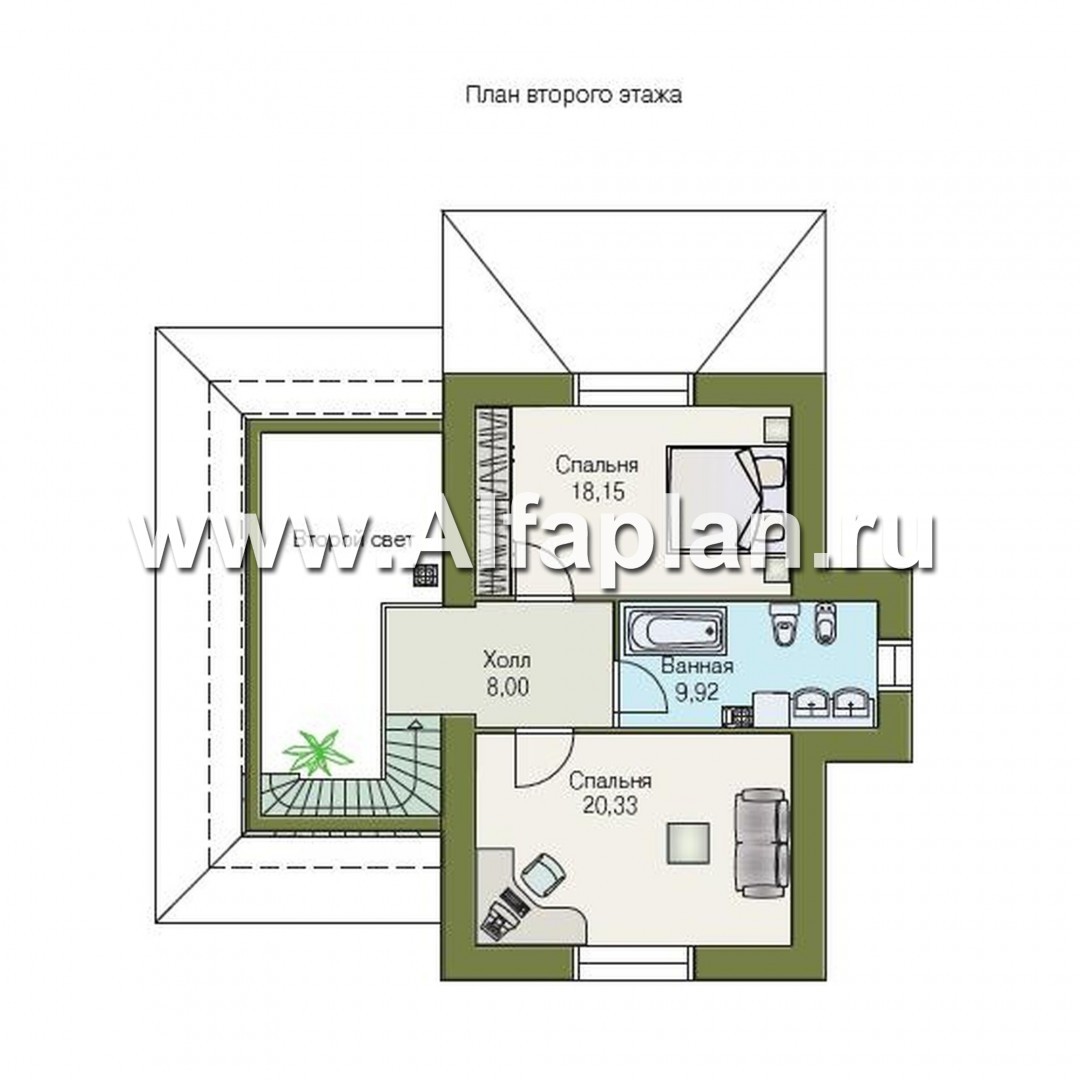

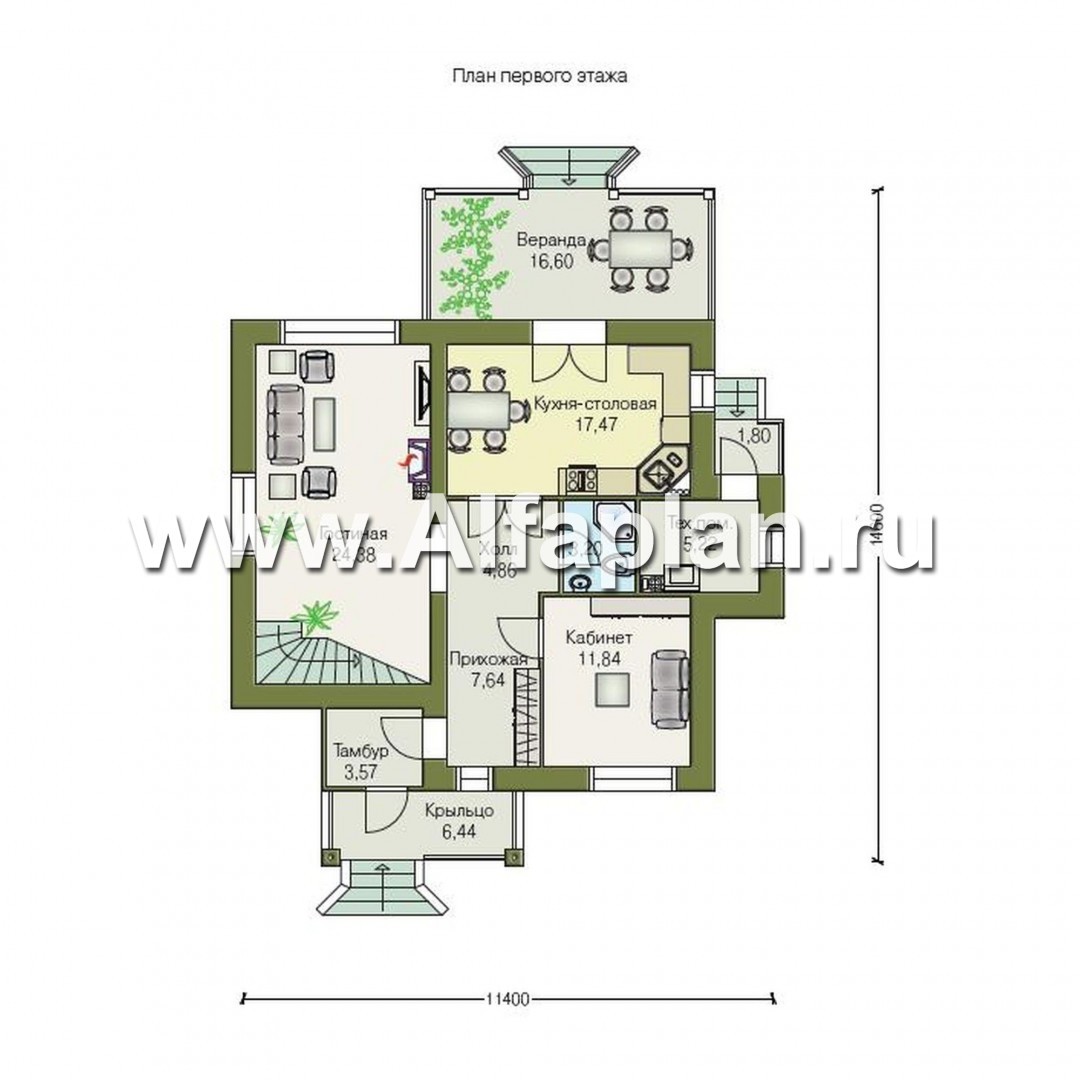

В доме два этажа, второй - мансардный.  Окно мансардного этажа украшает французский  балкончик. Над главным  входом  имеется такое же двускатное покрытие, как и над основной частью коттеджа, материал для кровли - битумная черепица. Цоколь дома, ступеньки и колоны отделаны искусственным камнем. По высоте оба этажа полноценны, мансардный немного ниже - 2.85м.  На первом этаже расположены гостиная, кухня-столовая, спальня, техническое помещение  и  санузел.  Эти помещения группируются вокруг холла-прихожей. Из столовой имеется выход на крытую  террасу. Удобное  место для отдыха  на свежем  воздухе, где можно собраться всей семьей за вечерним чаепитием.  В небольшую котельную можно попасть с улицы. Всего в доме три входа.  На втором этаже расположены две спальни и  большая ванная комната. Сверху на гостиную  открывается  вид из холла. Здесь же находится  деревянная лестница. Для удобства при выборе места под строение в проекте предусмотрено зеркальное изображение коттеджа и его поэтажная планировка.

Предположим, в этом проекте вас не устроила какая-то деталь, хотя в целом он и пришелся вам по вкусу. Что ж, такое бывает и поэтому советуем внимательно просматривать вариации на проект, которые идут обычно под тем же номером. Также в нашей базе есть и проекты коттеджей, которые по планировке и дизайну ничем не напомнят друг друга. Одним словом, у нас большое разнообразие!
