143B

"Примавера" - компактный коттедж c теплым гаражом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
169.10156.3989.05
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

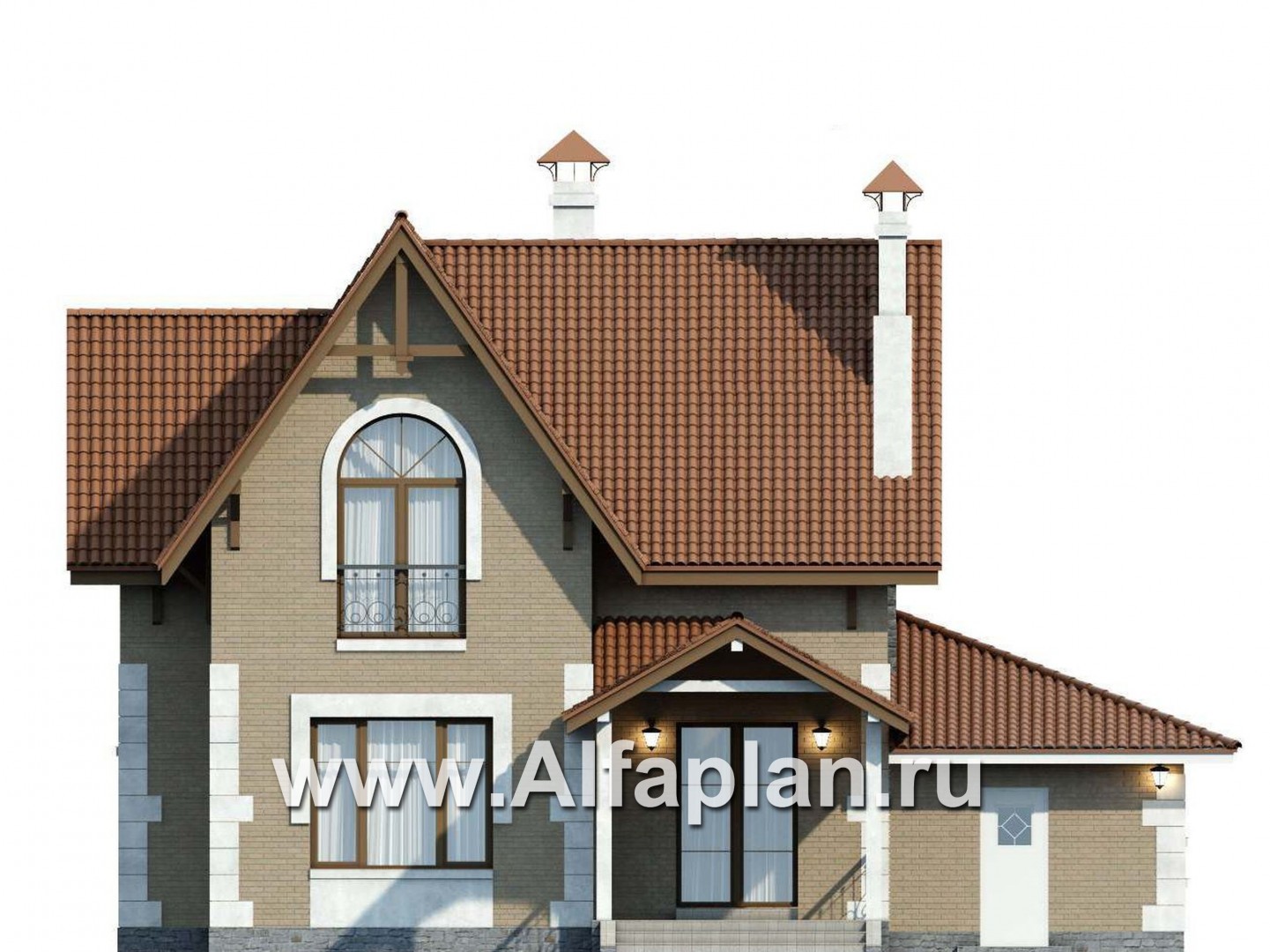

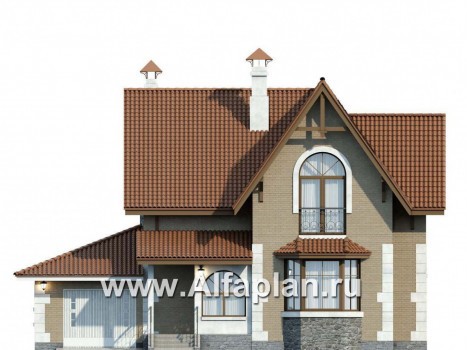

Вид спереди
Вид спереди

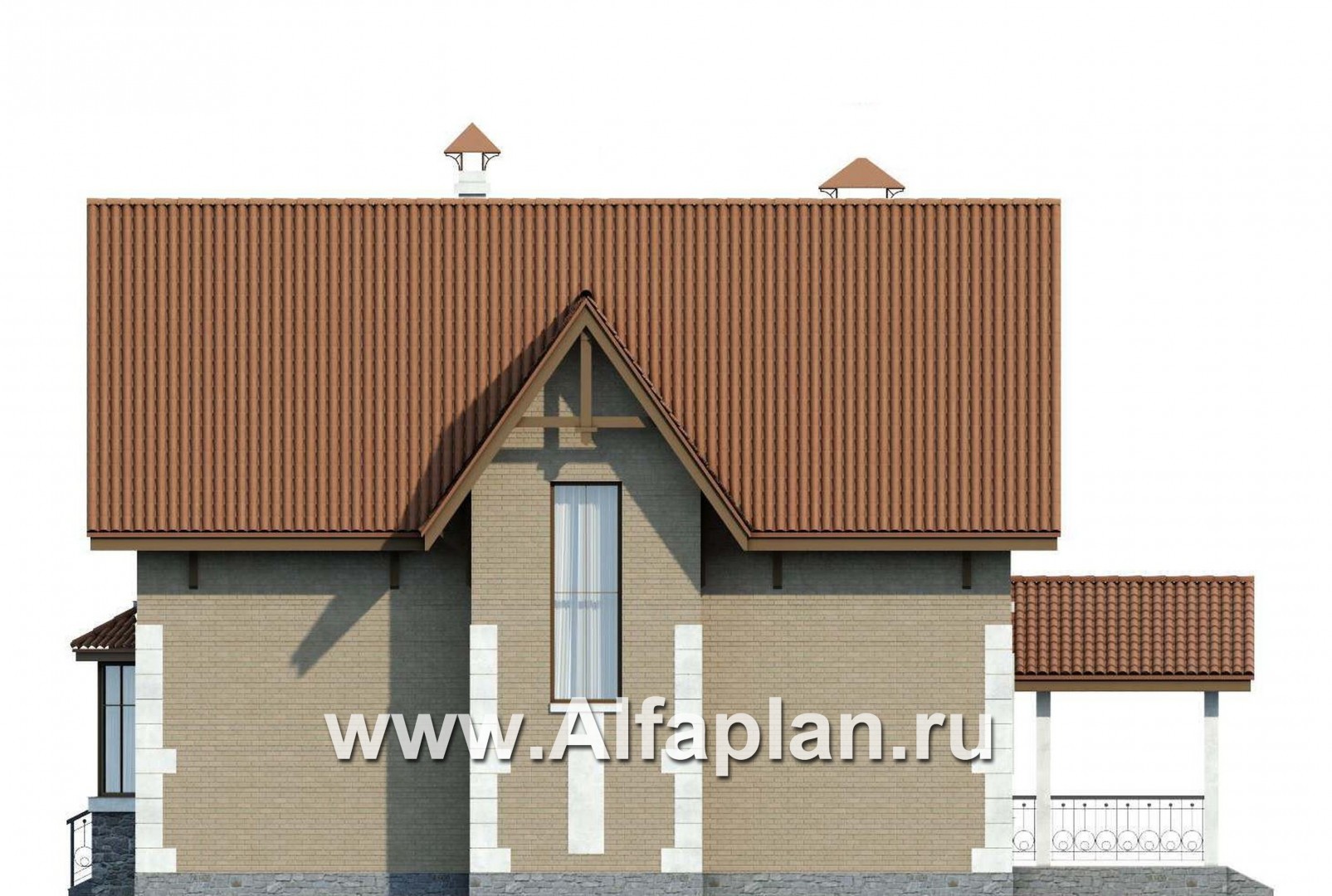

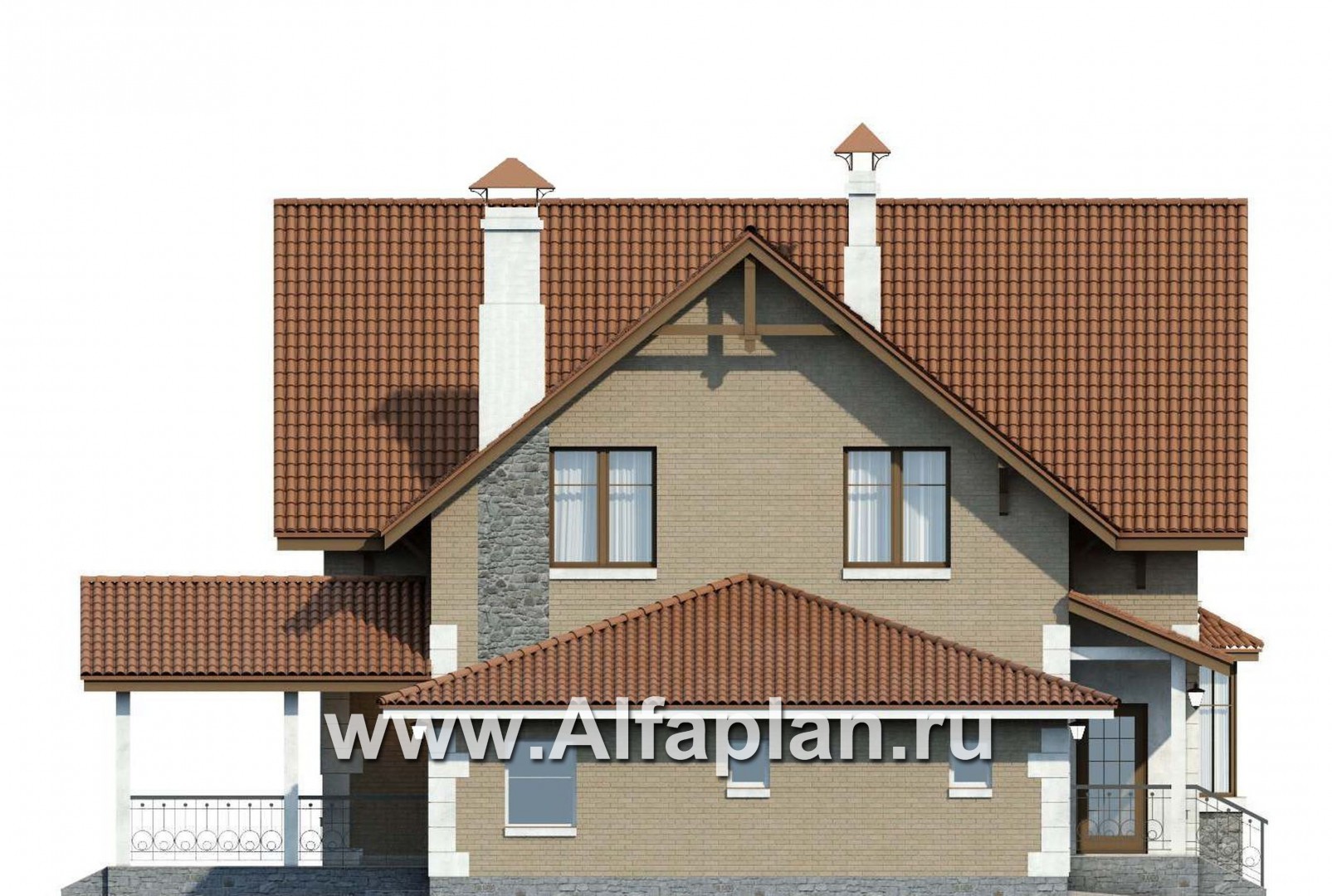

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

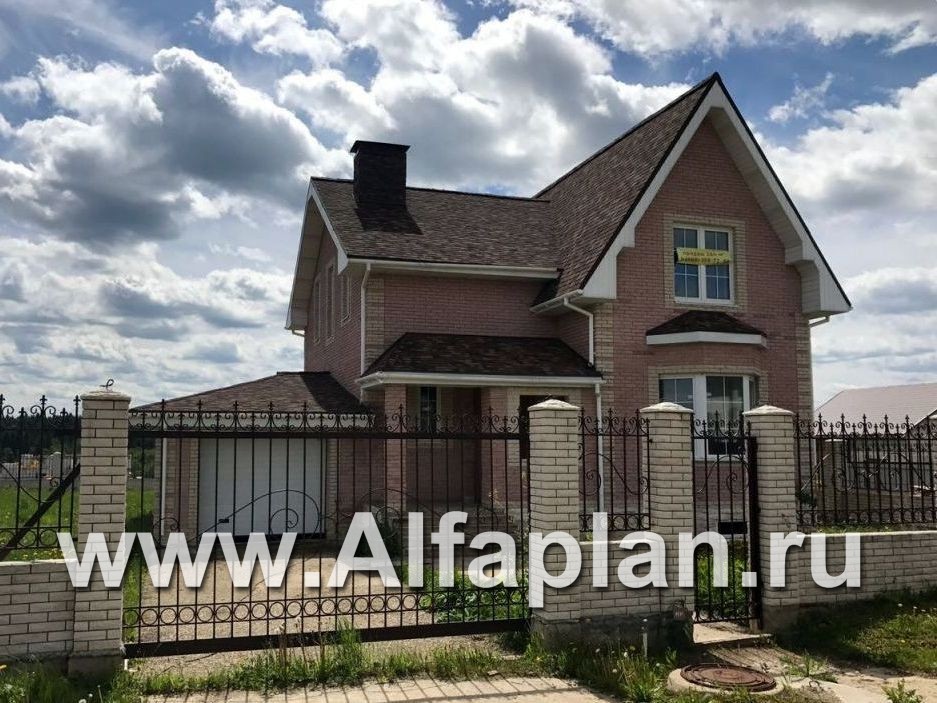

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

35.3 (В20 толщиной 200мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

103.7/102.3  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

14.7/14.5  м3
Тип перекрытиймонолитные ж/б

12.0  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

282.0  м2
Наружная отделкалицевой кирпич, штукатурка

233.6/41.6  м2
Наружная отделка цоколяоблицовочный камень 19.4 м2

Габаритные размеры домабез террасы и эркера

14.0 х 12.2  м
Высота домаот пола 1-го этажа

9.055  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса1.7 м

Мощность котлаквт

40
Расчетная электр. нагрузкакВА

16.94 (с учетом эл. плиты 8.5)
Утеплительминеральная вата


143В. Небольшой компактный дом — пример современного, востребованного сегодня загородного жилья. Планировка очень удобна и рациональна, все функциональные связи в доме оптимизированы для удобной жизни. Про планировку можно сказать, что она выполнена по принципу необходимой достаточности, нет ничего лишнего, но при этом обеспечен необходимый комфорт для семьи. Такой дом станет демонстрацией хорошего вкуса семьи и приверженности европейским традициям. При этом облик дома отнюдь не аскетичен, он имеет привлекательный внешний вид с выразительным архитектурным решением. Проектом предусмотрены монолитная конструкция фундамента и перекрытий, что позволяет отказаться от тяжелой техники на строительной площадке. В наружных стенах предусмотрена возможность использовать кирпич или газобетон (альтернативно), это позволяет рассматривать этот вариант в рубрике «дома из кирпича и газобетона».

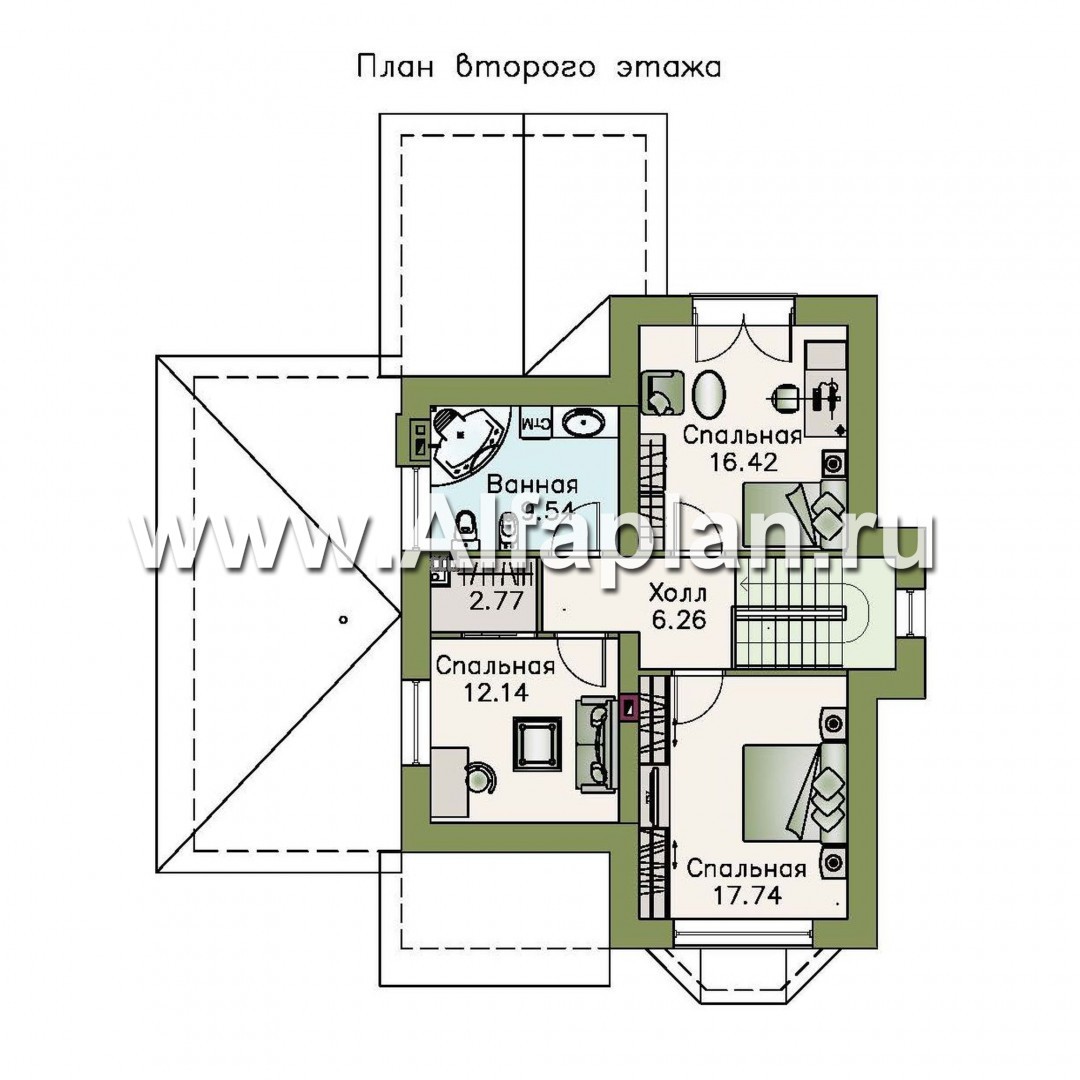

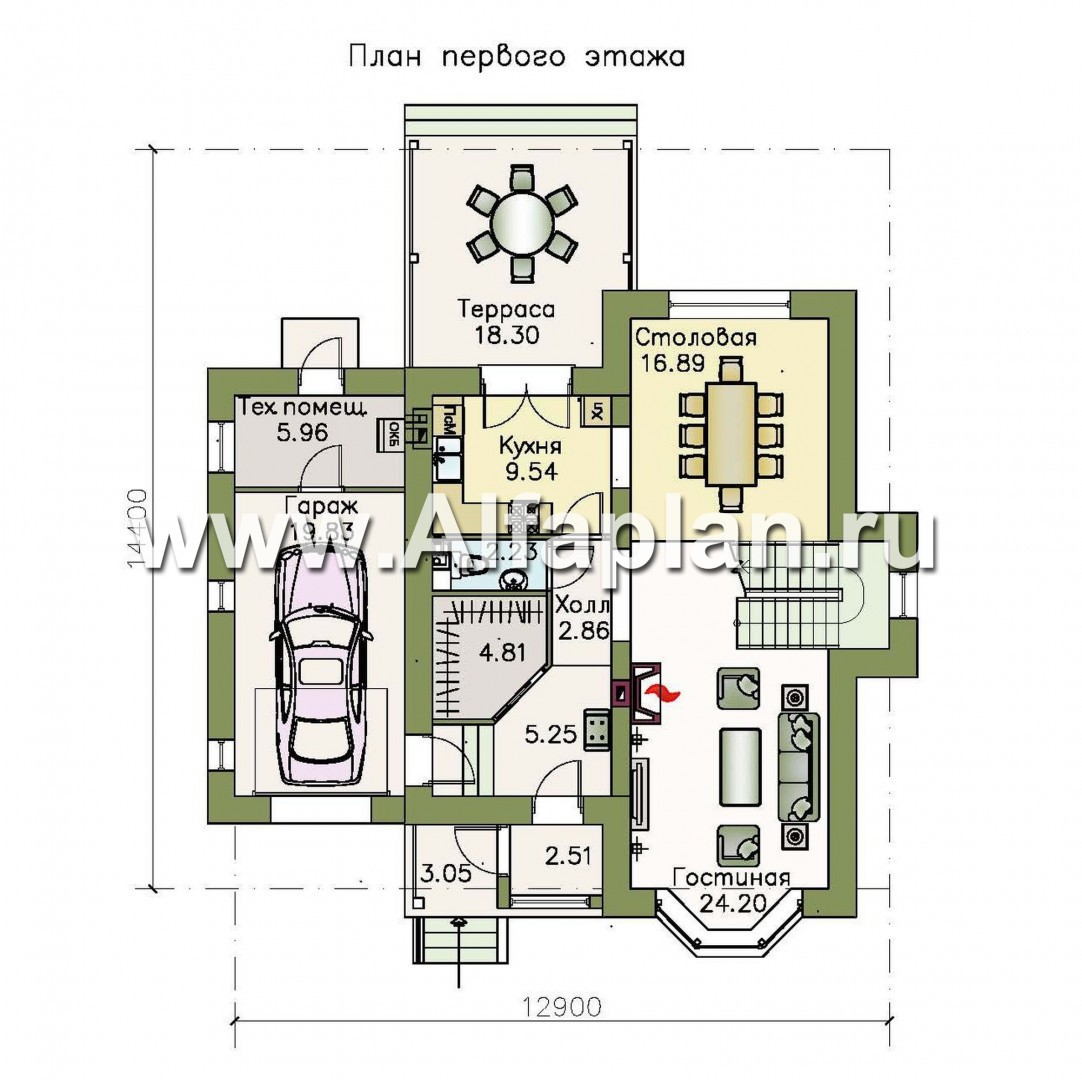

В доме два этажа, второй — мансардный, небольшой чердак не эксплуатируется. Большую часть первого этажа занимает гостиная-столовая. Остекленный эркер гостиной придает этому помещению особый уют. Визуально гостиную от столовой отделяет лестница, ведущая на второй этаж. Если будет желание, можно отгородить столовую перегородкой и получить изолированное помещение. От кухни его отделяет открытый арочный проем. Кухня же напрямую связана с террасой. В прихожей находится котельная, рядом с ней - санузел. Слева к дому пристроен гараж и котельная. Удобно решена связь гаража с жилой частью дома. На втором этаже расположены три спальни, ванная комната и небольшая гардеробная. Из холла предусмотрен лаз на чердак и небольшая выдвижная лестница. Вариативность заложена и в планировку этого проекта. В нашей коллекции вы можете увидеть проект 143А — дом без гаража, и проект 143Е - решение с навесом для машины. Использование различных по фактуре и цвету отделочных материалов позволит получить еще большее разнообразие вариантов этого дома.

Если этот проект устраивает вас не в полной мере, советуем обратиться к другим готовым проектам нашей коллекции. Здесь вы сможете найти проекты коттеджей различной площади, планировки и архитектурного решения.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Никита из города Новосибирск написал(а) 06.07.2016:

Добрый день! Возможно ли в данном проекте использовать фундамент типа ленточный, а не монолитная ж/б плита?

Никита, здравствуйте,

при необходимости фундамент может быть заменен на ленточный. Выполнить это можно силами строителей или заказав разработку нашим специалистам. Стоимость и сроки работ указаны в рубрике "Сервис для заказчиков". Если у Вас на руках есть материалы инженерно-геологических изысканий на участке, то  Вы также можете прислать их нашему конструктору, проверить, подходит ли фундамент, примененный в проектной документации к грунтам на участке строительства,  и получить официальное заключение с рекомендациями, на фирменном бланке. Стоимость заключения - 2000 руб.
Алексей из города Екатеринбург написал(а) 19.01.2015:

Добрый день! Хотелось бы, узнать какой размер гаража? Спасибо.

Алексей, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Размеры гаража в чистоте : 3.5 х 5.7 м.( от стены до стены)

Лариса из города Томская область написал(а) 04.06.2013:

Добрый день! Следуя вашему совету, данному нам в комментариях, остановились на этом проекте при выборе дома для нашей семьи. Но нет желания строить мансардную крышу. Можно ли при строительстве крышу сделать не мансардную?

Лариса, здравствуйте.
Не понятен Ваш вопрос, что значит "не мансардную" ? Вы хотите увеличить высоту 2-го этажа? Сделать кровлю другой формы ?
Сразу могу сказать, что мы за такую переработку не возьмемся. Этот дом так привлекателен и популярен у наших заказчиков не в последнюю очередь благодаря своему облику, пропорциям фасадов, профилю кровли. Изменение этих параметров приведет и к изменению облика дома, и в вполне вероятно не в лучшую сторону.
