128A 3D

Компактный двухэтажный дом для неболшьшого участка

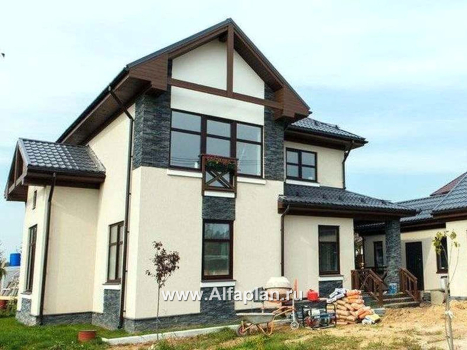

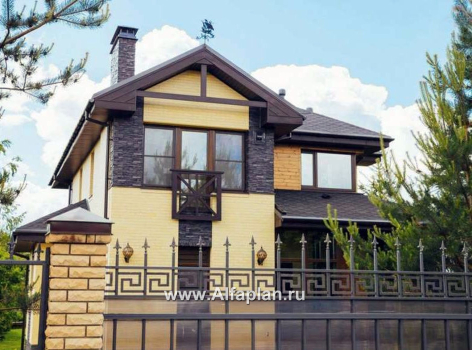

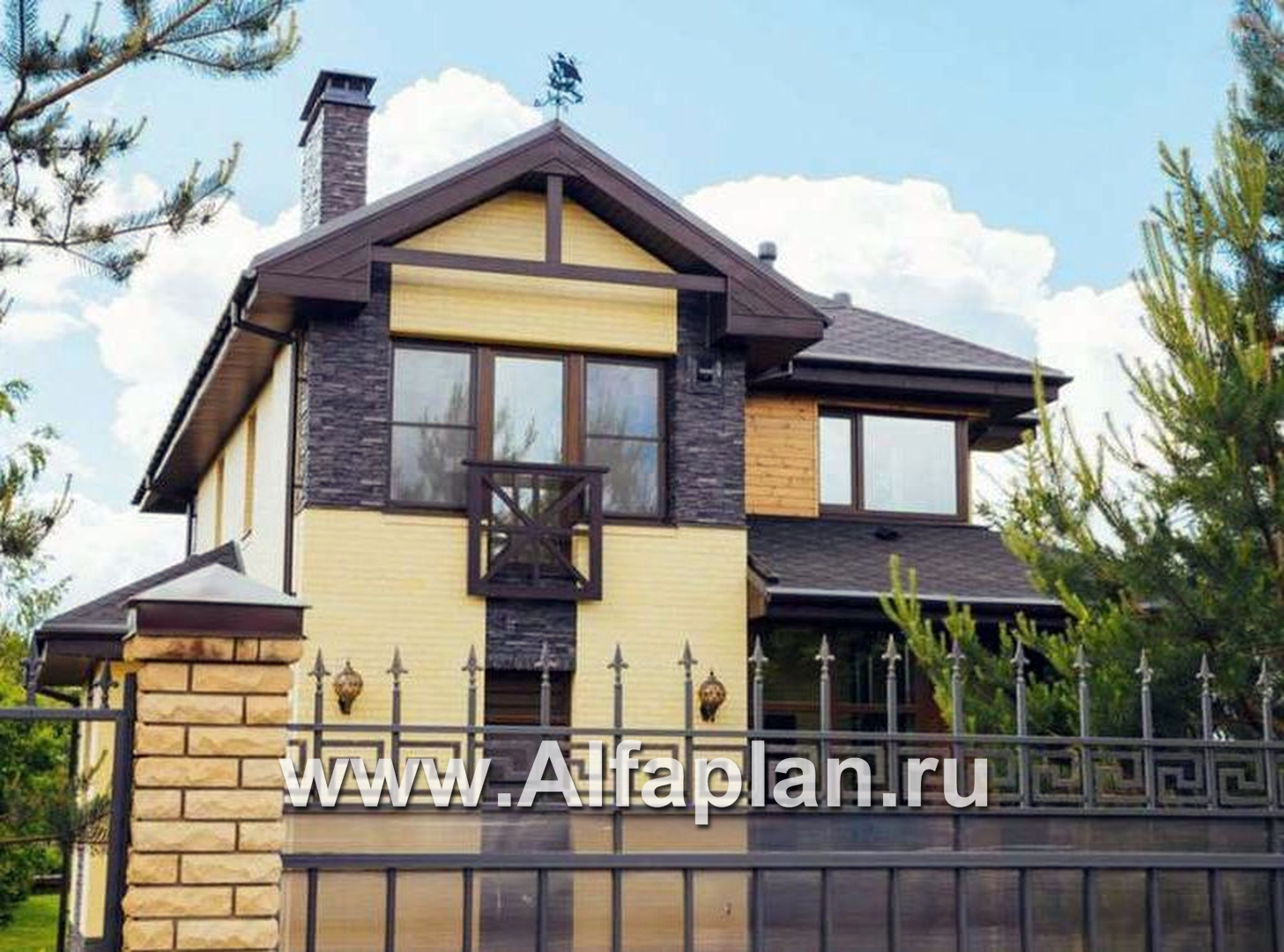

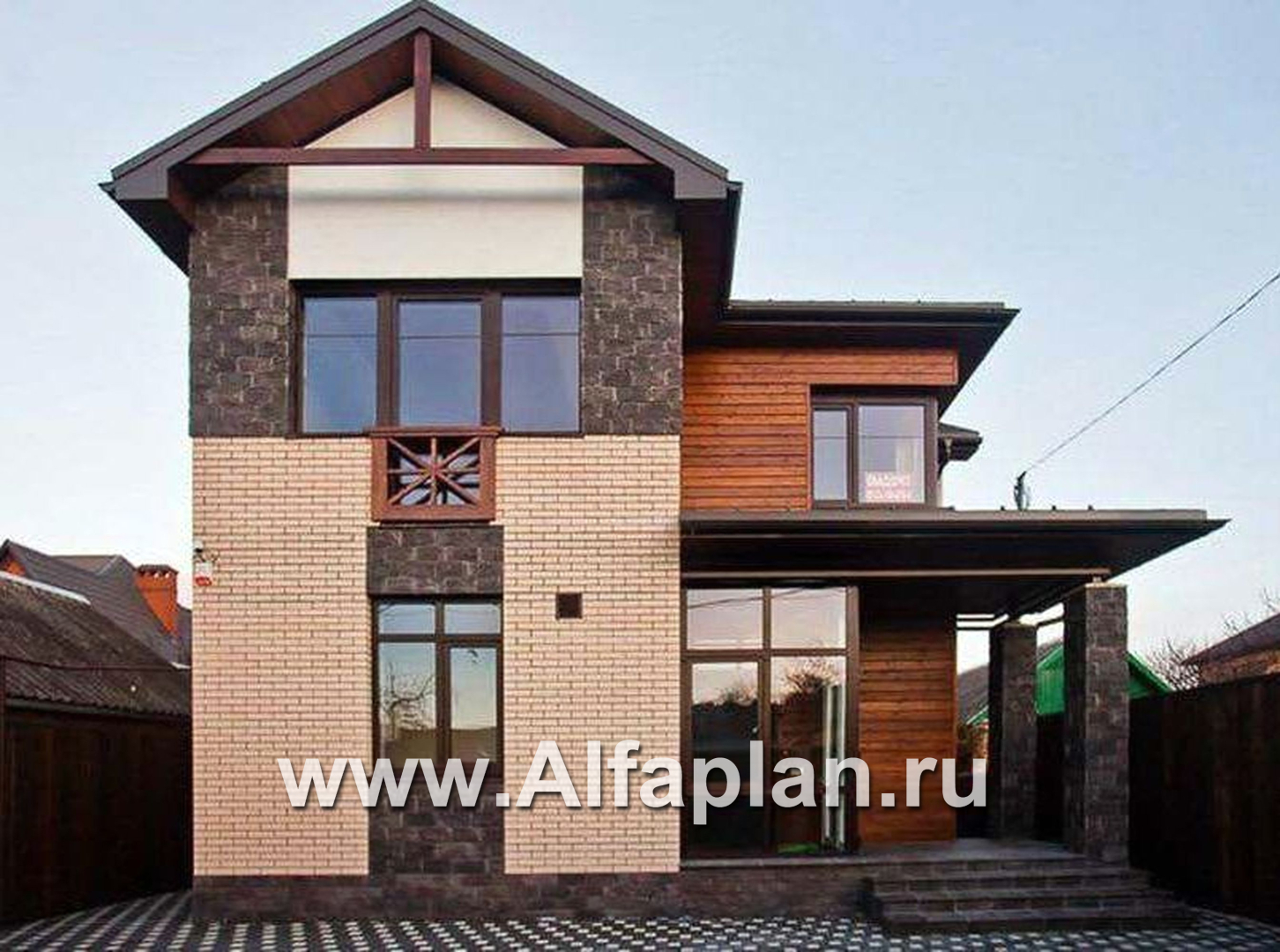

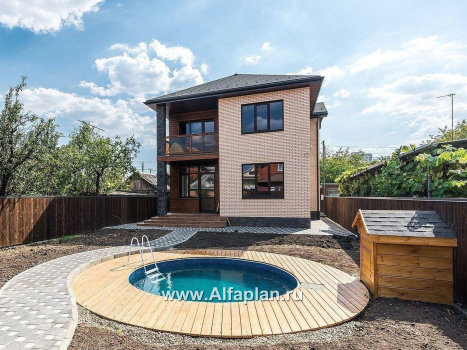

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
138.30122.2863.10
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

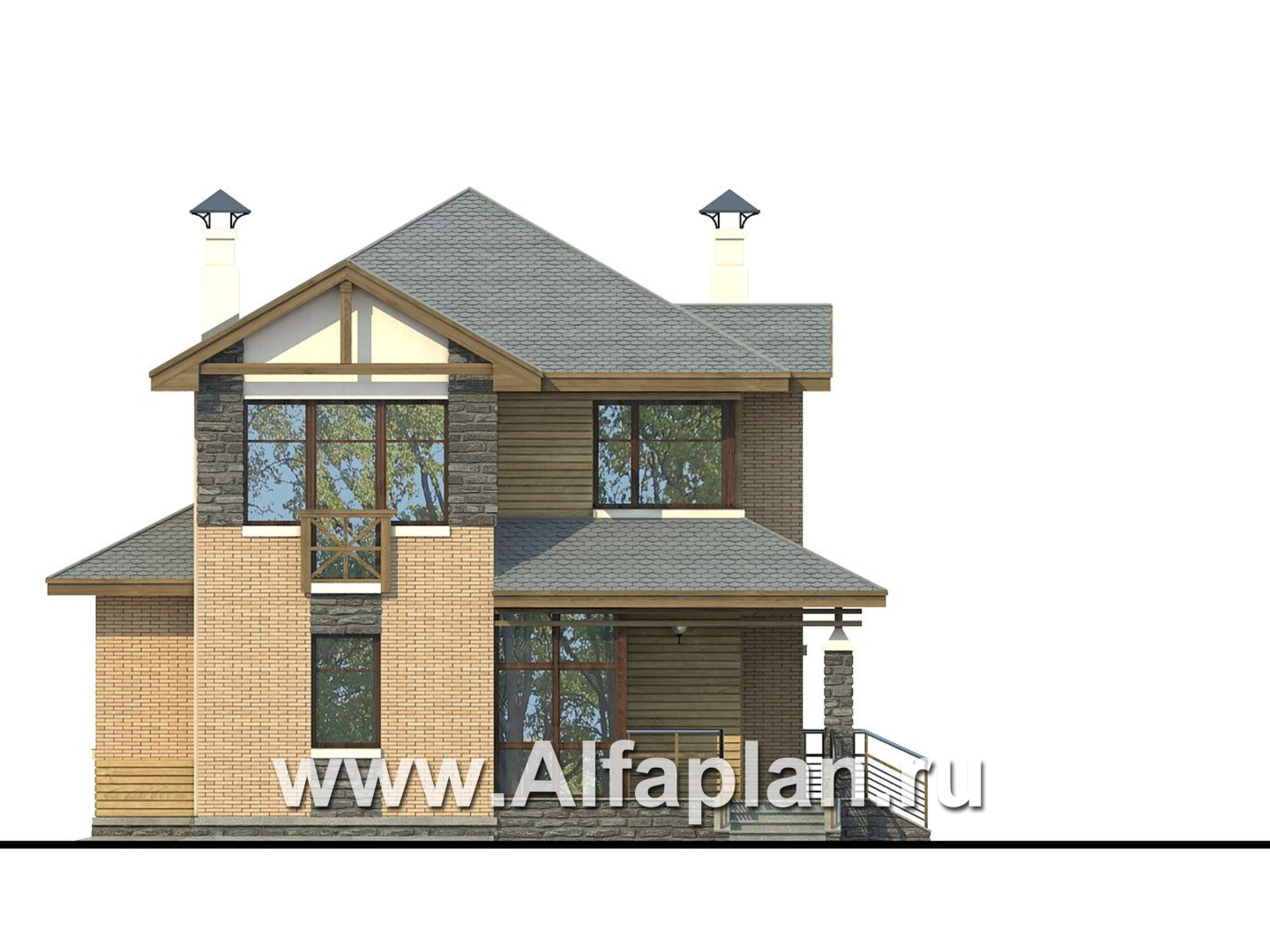

Вид спереди
Вид спереди

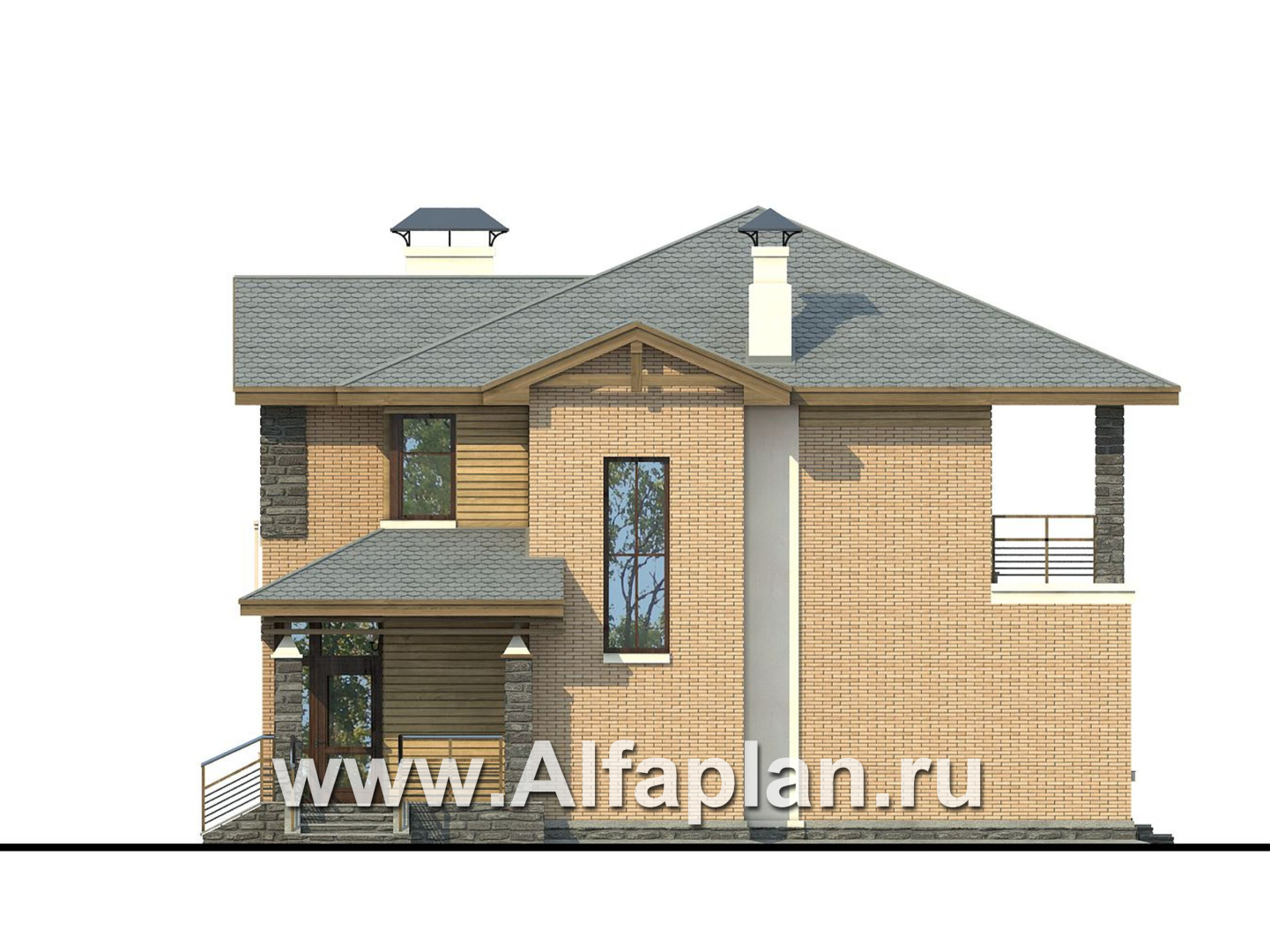

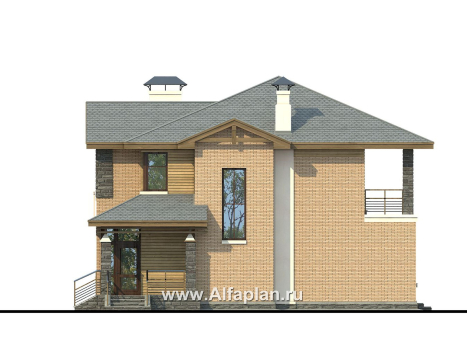

Вид справа
Вид справа

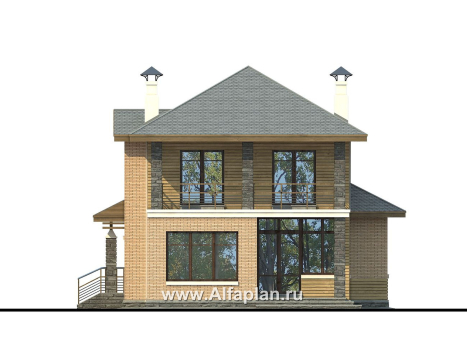

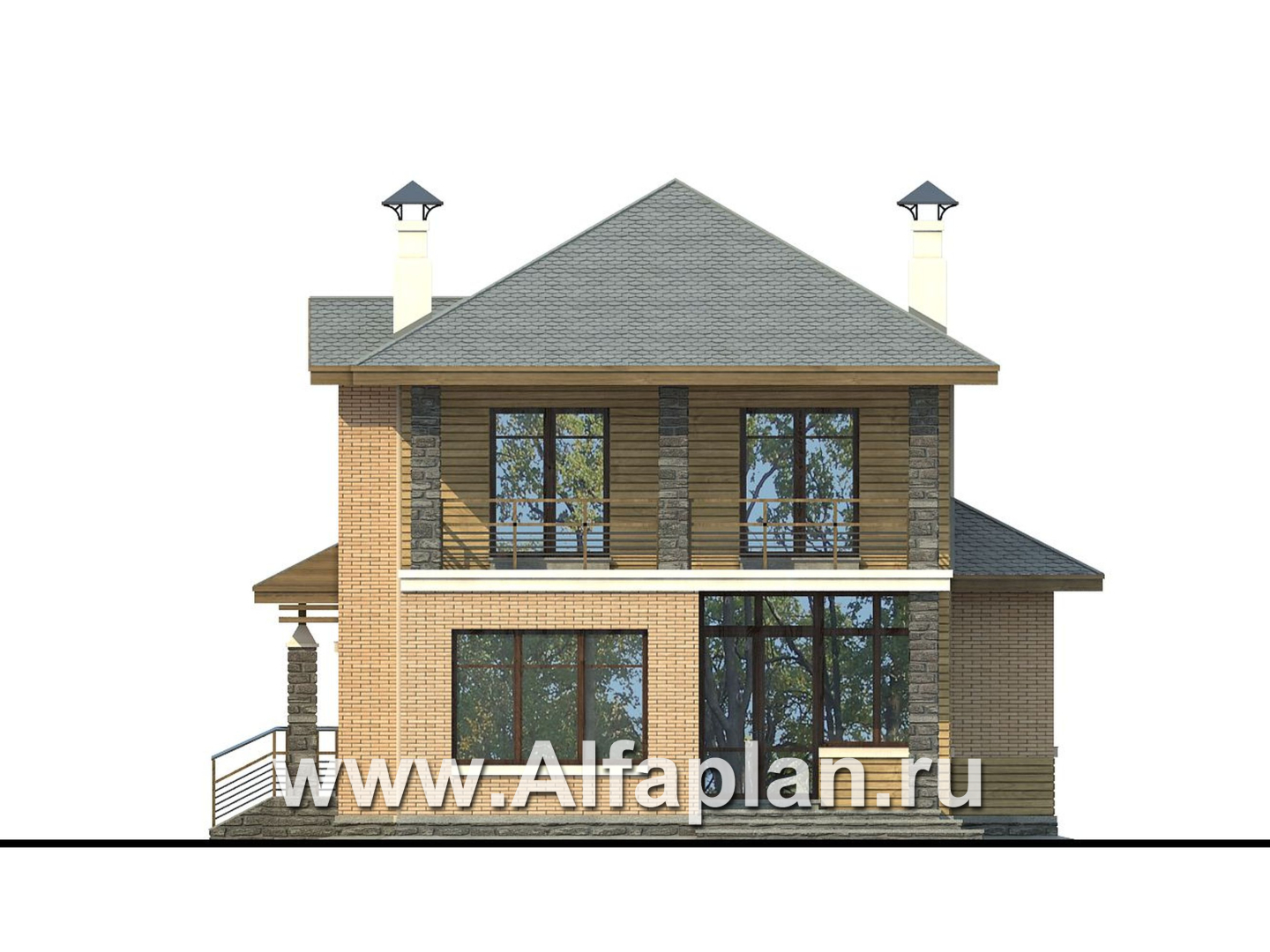

Вид сзади
Вид сзади

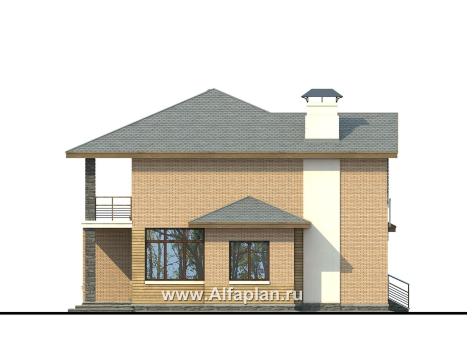

Вид слева
Вид слева

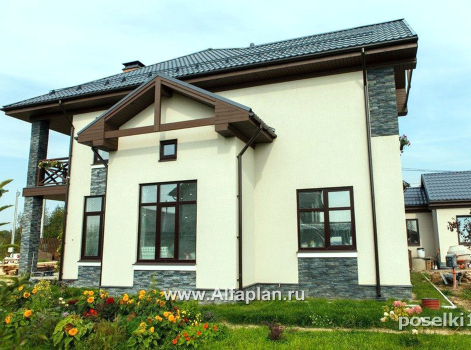

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

25.7  м3
Тип наружных стенкирпич или газобетон ( альтернативно )

96.5/95.2  м3
Тип внутренних стенкирпич

3.0  м3
Тип перекрытиймонолитные ж/б

25.3  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

177.0  м2
Наружная отделкалицевой кирпич, деревянная вагонка

164.1-кирпич, 67.9 -вагонка  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

9.2  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Мощность котлаквт

40
Расчетная электр. нагрузкакВа

16.3 ( с учетом электроплиты -8.5 )
Утеплительминеральная вата


Данный проект  представляет компактный двухэтажный дом для небольшого участка. Габаритные размеры дома 10,6х12,9м – это позволяет разместить наш коттедж даже на достаточно узком участке. Рассмотрим повнимательнее вначале внешний облик дома, а затем  его  поэтажную планировку. Для этого в проекте имеются планы помещений, виды всех четырех фасадов. Также предусмотрено зеркальное изображение строения  и его планов. Это облегчит работу по выбору наиболее удачного места под строительство дома с учетом освещенности участка и его удаленности от соседних строений. Наружные стены коттеджа отделаны лицевым кирпичом, облицовочным камнем и деревянной вагонкой. Цоколь так же облицован камнем, кровля крыши выбрана из битумной черепицы. По материалу, предусмотренному в проектировке для возведения наружных стен, можно сказать одно – это хорошая и довольно стандартная альтернатива – есть возможность использовать как кирпич, так и газобетонные блоки. Так что коттедж 128А можно легко отнести к категории «дома из кирпича и газобетона».

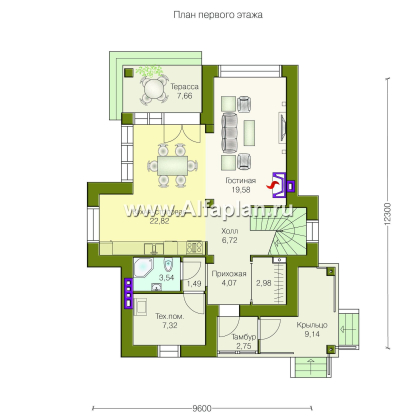

К крыльцу дома ведут две лестницы с перильными ограждениями. Тамбур остекленный. В прихожей справа разместилась небольшая гардеробная, слева дверной проем ведет в техническое помещение, а рядом располагается дверь в душевую. В техническом помещении расположен отопительный котел. В холле первого этажа  находится деревянная лестница на второй этаж, которая и отделяет зрительно холл от гостевой зоны. Кухня, столовая и гостиная объединены в одно общее пространство, хорошо освещенное и уютное. Дополнительный уют и тепло  гостиной придает камин. Выход на застекленную террасу со стороны столовой. Терраса небольшая, но прекрасно освещена и в зимнее время отапливается. Отличный вид  из нее образовывается на  окружающий заснеженный ландшафт. Приятно отдохнуть здесь в тиши от дневной суеты. На втором этаже расположились три спальные комнаты и ванная. Две спальни, выходящие на задний фасад, имеют выход на широкую  крытую лоджию.

Если, допустим, вам в общем и целом понравился этот коттедж, но не устроила какая-то деталь в нем, советуем вам заходить в наш каталог и искать там проекты домов-вариации либо же вообще искать в каталоге совершенно уникальные проекты. В базе данных нашего каталога всегда большой выбор, так что вы всегда найдете то, что нужно.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Николай из города ВОРКУТА написал(а) 25.06.2016:

Здравствуйте, заинтересовал данный проект, интересует его стоимость, спасибо!

Николай, добрый день,

проект 128А имеет 100% готовность всех разделов, был многократно реализован и может быть предоставлен в кратчайшие сроки.
Стоимость проектной документации, указанная на сайте, актуальна. Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Елена из города Тула написал(а) 05.09.2013:

вчера отправляла вам вопросы, вопрос по котлу на 500 литров не актуален- поставим насос. Скажите, вытяжка в кухне предусмотрена? пожарные дом не принимают без вытяжки в кухне. Спасибо

Елена, здравствуйте.
Во всех помещениях, где по нормам требуется вытяжка, она предусмотрена. Далеко не вся техническая информация показана на презентационных планах сайта. В данном случае из куxни проведен короб к стояку в душевой и Теx. помещению.
--

Елена из города Тюмень написал(а) 06.05.2013:

Добрый день. подскажите пожалуйста, можно ли в этом проекте каким нибудь образом пристроить гараж?

Елена, здравствуйте.
Да, гараж можно пристроить, например, к левому фасаду дома. В этом случае можно отказаться от эркера кухни и гараж разместить до углового окна столовой. Можно сохранить эркер, и тогда гараж будет выступать за линию главного фасада вперед. Мы можем вариант с гаражом выполнить для Вас в Паспорте проекта за небольшую доплату.
