143E

"Примавера" - компактный дом с гаражом-навесом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
157.50130.8270.5
Площадь гаража - навеса, м2
26.3 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

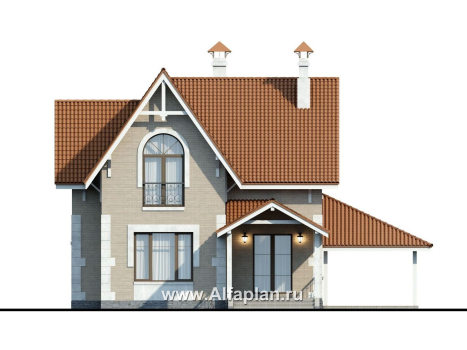

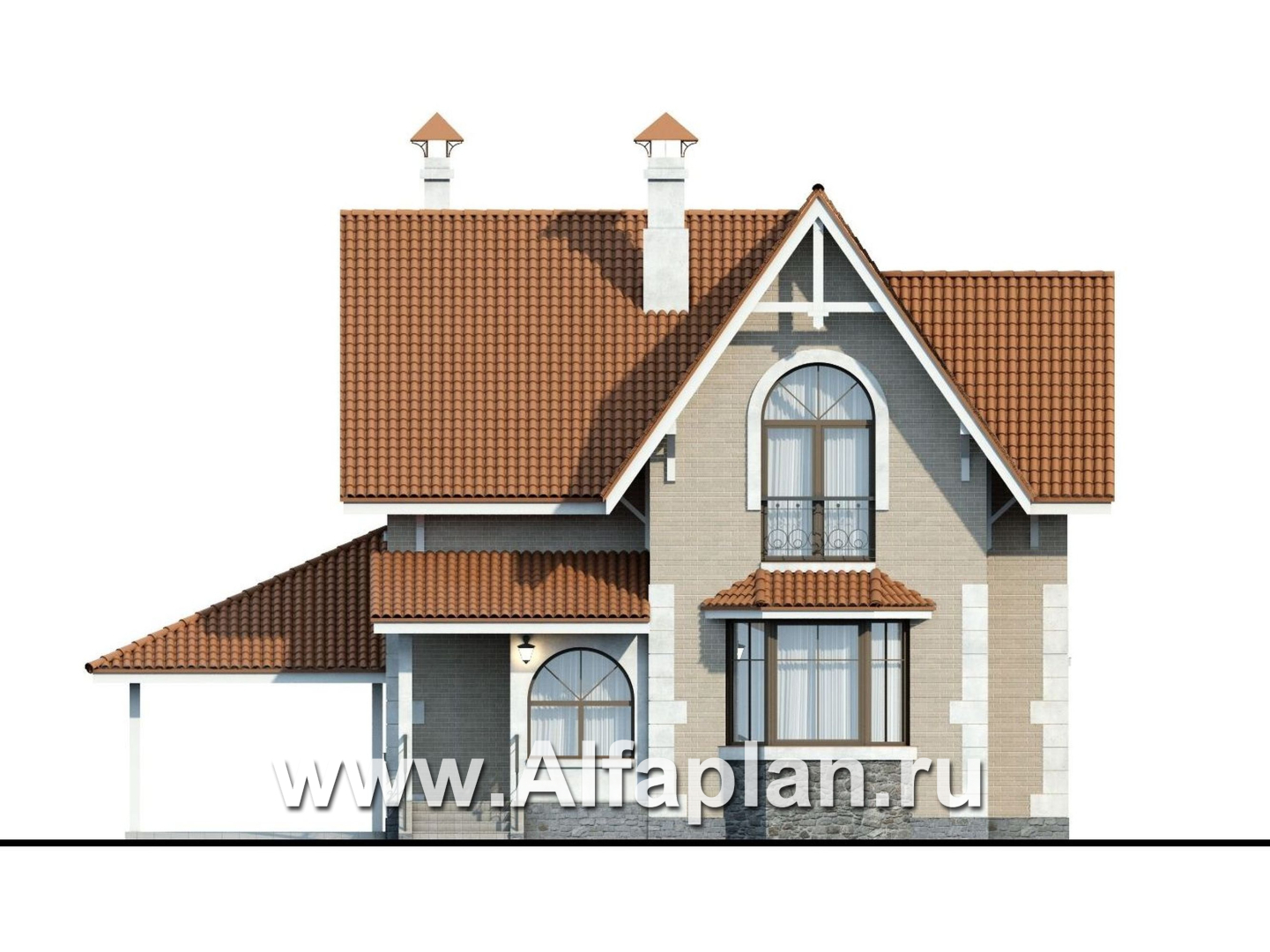

Вид спереди
Вид спереди

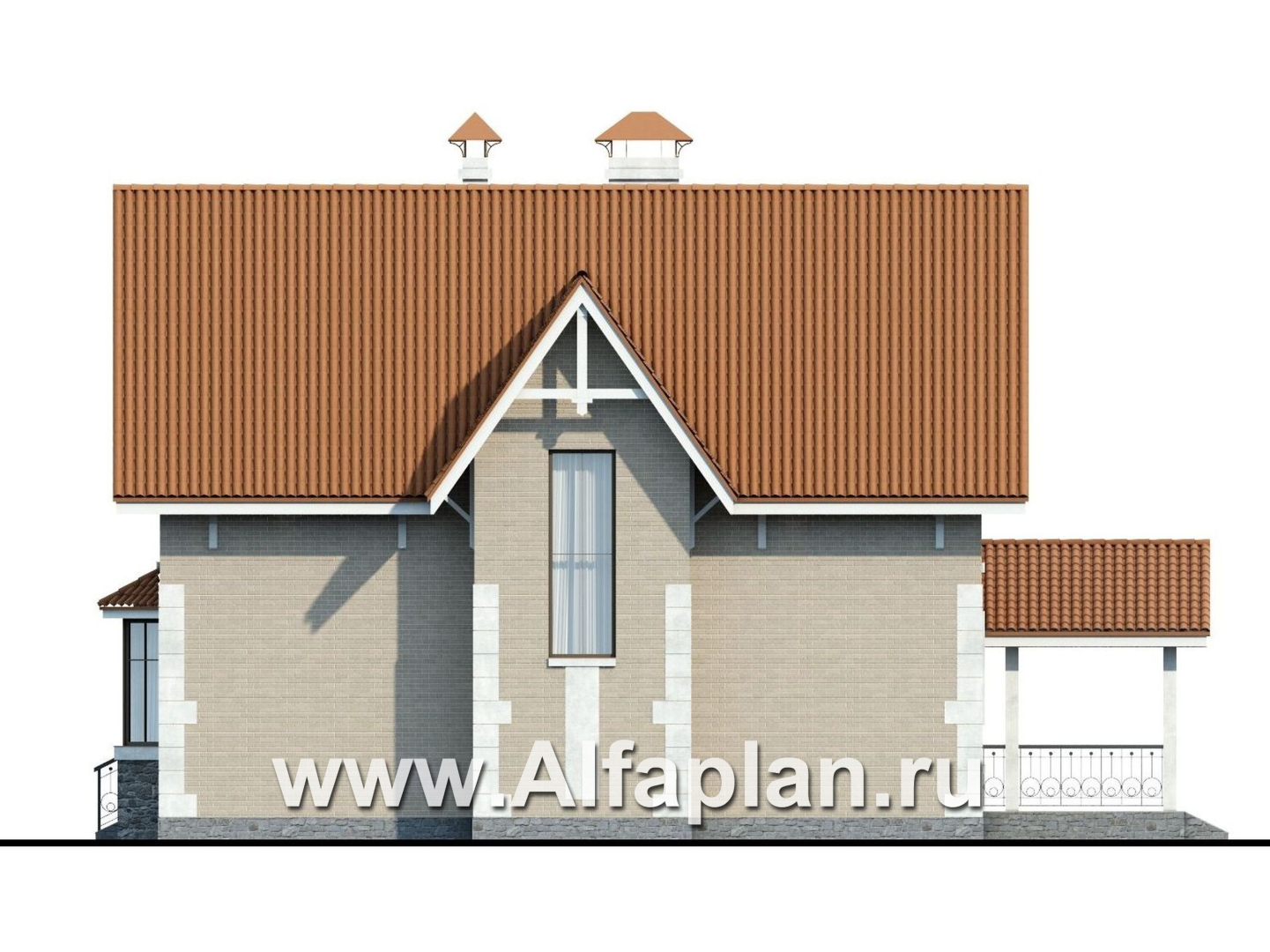

Вид справа
Вид справа

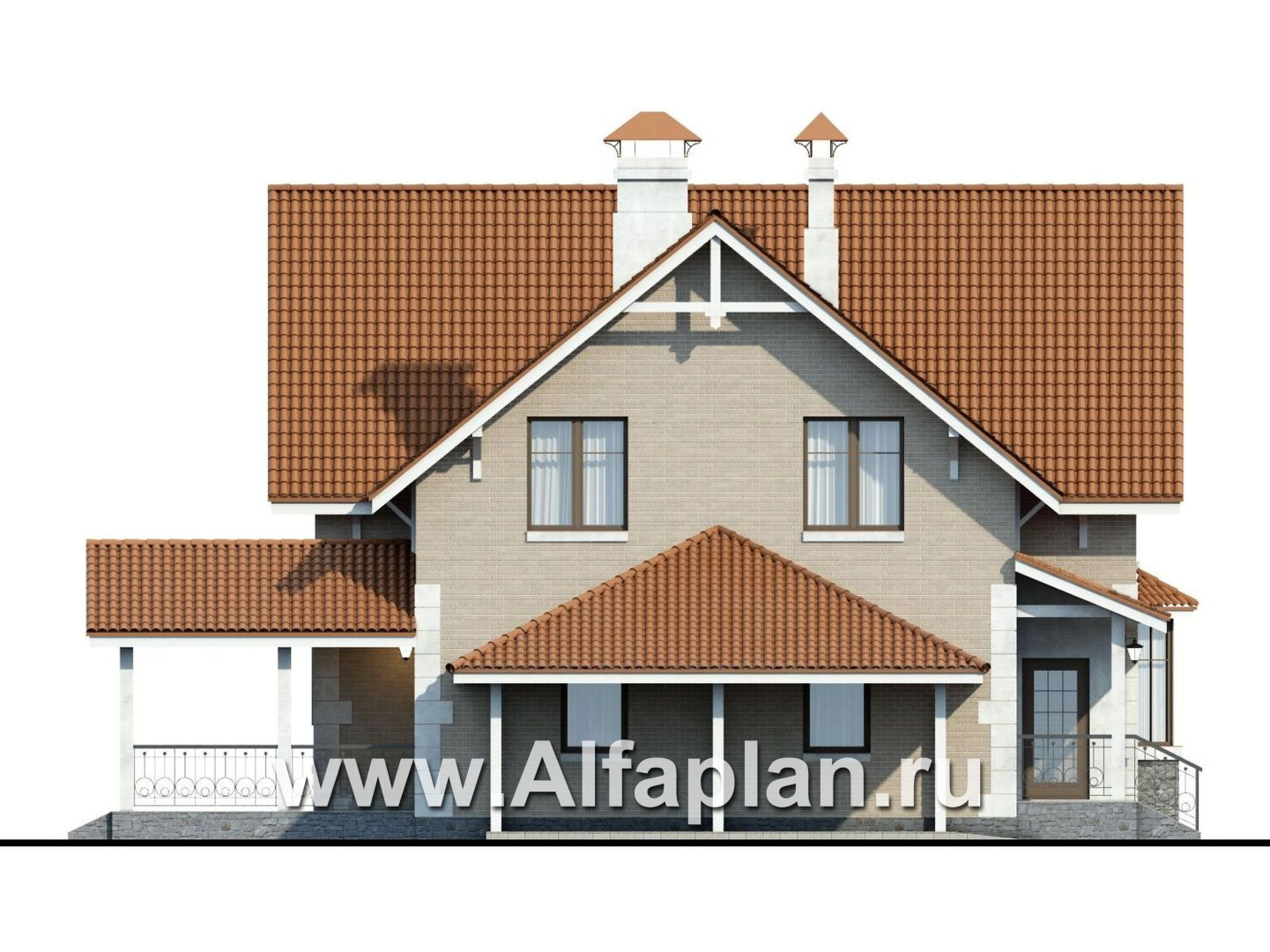

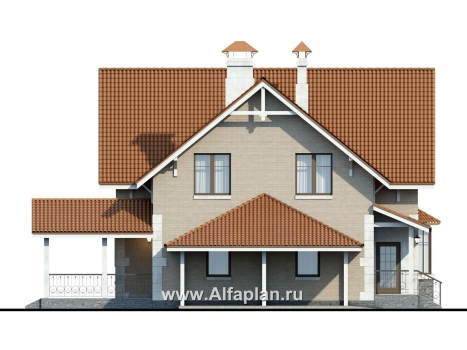

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная жб плита

28.1 (В25 толщиной 200мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

90.2/89.1  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

14.7/14.5  м3
Тип перекрытиймонолитные ж/б

12.0  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

Наружная отделкалицевой кирпич, декоративная штукатурка

230.0/30.9  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домакоробка дома без террасы и навеса

13.9 Х 12.9  м
Высота домаот пола 1-го этажа

9.055  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса1.7 м

Мощность котлаквт

40
Расчетная электр. нагрузкакВА

16.3 ( с учетом эл. плиты8.5)
Утеплительминеральная вата

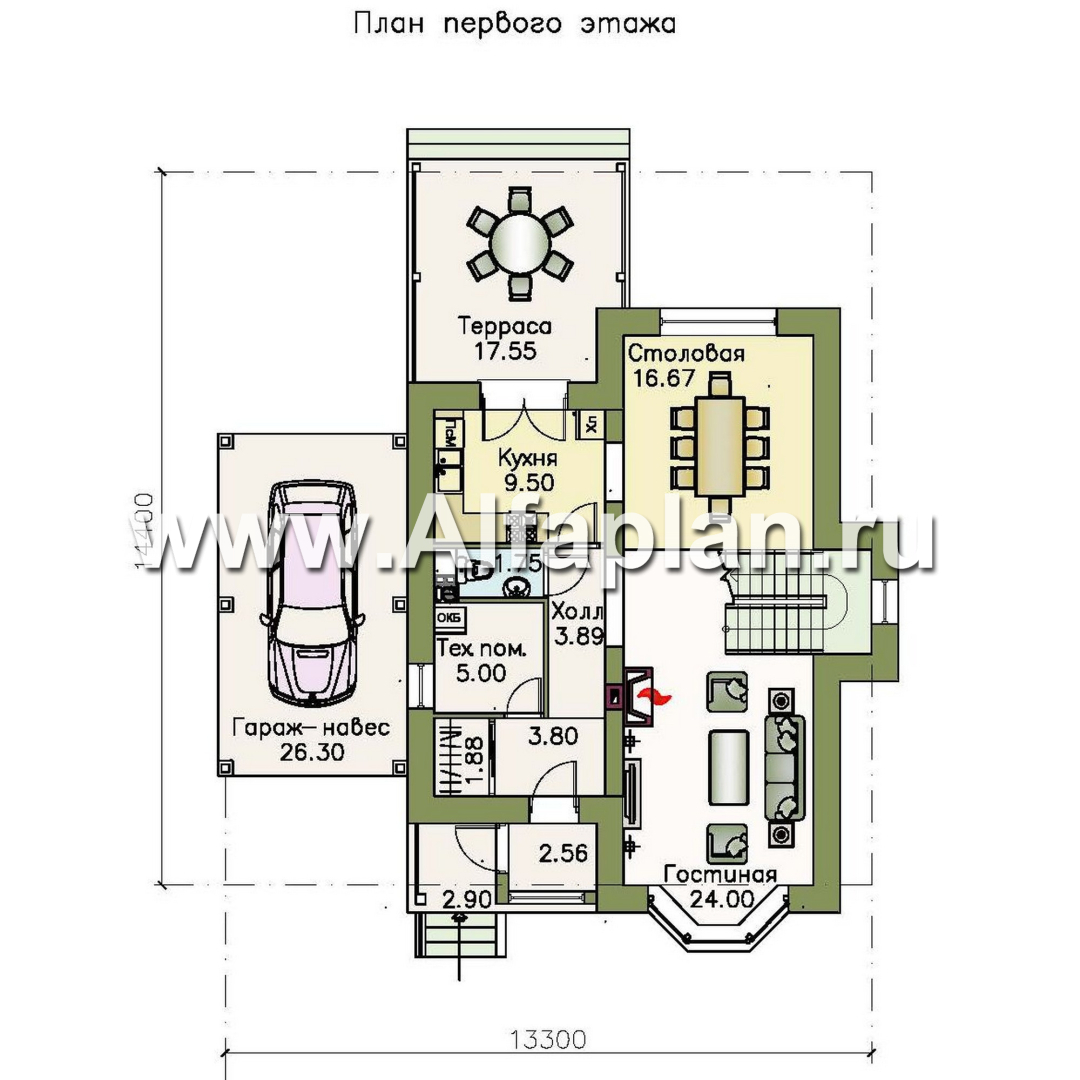

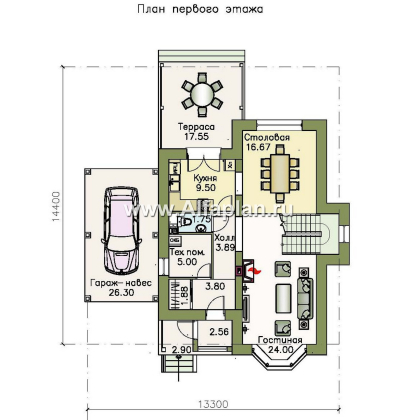

Это проект современного, компактного и экономичного загородного дома. Планировка очень удобна и рациональна, все функциональные связи в доме оптимизированы для удобной жизни. Про планировку можно сказать, что она выполнена по принципу необходимой достаточности, нет ничего лишнего, но при этом обеспечен необходимый комфорт для небольшой семьи. Небольшой строительный объем, рациональная планировка, оптимальное конструктивное решение  - все это позволит причислить его к экономичным постройкам. При этом облик его отнюдь не аскетичен, он имеет привлекательный внешний вид с выразительным архитектурным решением. Проектом предусмотрены монолитная конструкция фундамента и перекрытий, что позволяет отказаться от тяжелой техники на строительной площадке. В наружных стенах предусмотрена возможность использовать кирпич или газобетон (альтернативно), это позволяет рассматривать этот дом в спаренной рубрике – «проекты домов из кирпича и газобетона».В доме два этажа, второй — мансардный, небольшой чердак не эксплуатируется. Большую часть первого этажа занимает гостиная-столовая. Остекленный эркер гостиной придает этому помещению особый уют. Визуально гостиную от столовой отделяет лестница, ведущая на второй этаж. Если будет желание, можно отгородить столовую перегородкой и получить изолированное помещение. От кухни его отделяет открытый арочный проем. Кухня же напрямую связана с террасой. В прихожей находится гардеробная, рядом с ней - санузел. Слева дому пристроен навес для машины - очень удобное, практичное решение. Также первый этаж располагает техническим помещением, находящимся рядос гаражом. На втором этаже расположены три спальни, ванная комната и небольшая гардеробная. Из холла предусмотрен лаз на чердак и небольшая выдвижная лестница. Вариативность заложена и в планировку этого проекта. В нашей коллекции вы можете увидеть проект 143А — дом без навеса для машины, и проект 143В - решение с пристроенным гаражом. Использование различных по фактуре и цвету отделочных материалов позволит получить еще большее разнообразие вариантов этого дома.

И если при всех вышеперечисленных достоинствах этот дом вас не устроил в полной мере, в нашей коллекции всегда можно подобрать оптимальный вариант. В нашей коллекции находятся всевозможные проекты домов в количестве нескольких сотен!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ольга из города Уфа написал(а) 20.07.2013:

Добрый день. Очень нравится данный проект. Который день не могу определиться с выбором. Просмотрев аналогичные проекты возникли следующие вопросы: 1. Хочется в данном проекте сделать прихожую, как в проекте 73АС. Возможно ли это отразить в документации или планировку придется делать по месту в процессе строительства? 2. Вент.канал расположить на границе кухни и сан.узла. 3. Можно ли перекрыть 1 этаж плитами перекрытия? 4. Каковы максимальные размеры длины и ширины дома без навеса для автомобиля и террасы? ( сравниваю с проектом 103 В) 5. Отличается ли документация при строительстве из кирпича и газобетона, т.к пока, что с выбором материала мы не определились? 6. Может Вы подскажете из чего строить? Насколько мне известно дома из газобетона теплее, чем из кирпича, а при строительстве из кирпича придется делать более затратный фундамент, т.к кирпич намного тяжелее и цена за куб по кладке кирпича дороже. 7. Кровлю намереваемся делать из металлочерепицы андалузия или каскад, указаны ли в проекте размеры железа, которые придется заказывать или нам надо будет это высчитывать по месту? 5. Какова цена полной проектной документации на данный проект? Зараннее Вам спасибо.

Ольга, здравствуйте.
Если речь идет о цокольном этаже, то пока к проекту 143Е такого варианта нет.
Выполнить перекрытия из сборных плит возможно. Такой вариант могут выполнить Ваши строители, может разработать наш конструктор за доплату. Вопрос по переносу вентканалов так же можно решить по месту. Проект рассчитан на газобетон и пустотный кирпич одновременно.
Кровельное покрытие может быть и металлочерепицы.
Сложно давать рекомендации по выбору стенового материала и кирпич и газобетон имеют свои плюсы и минусы.

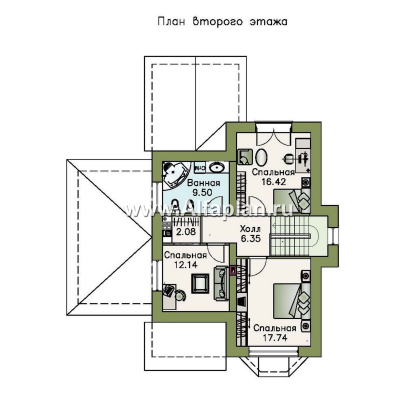

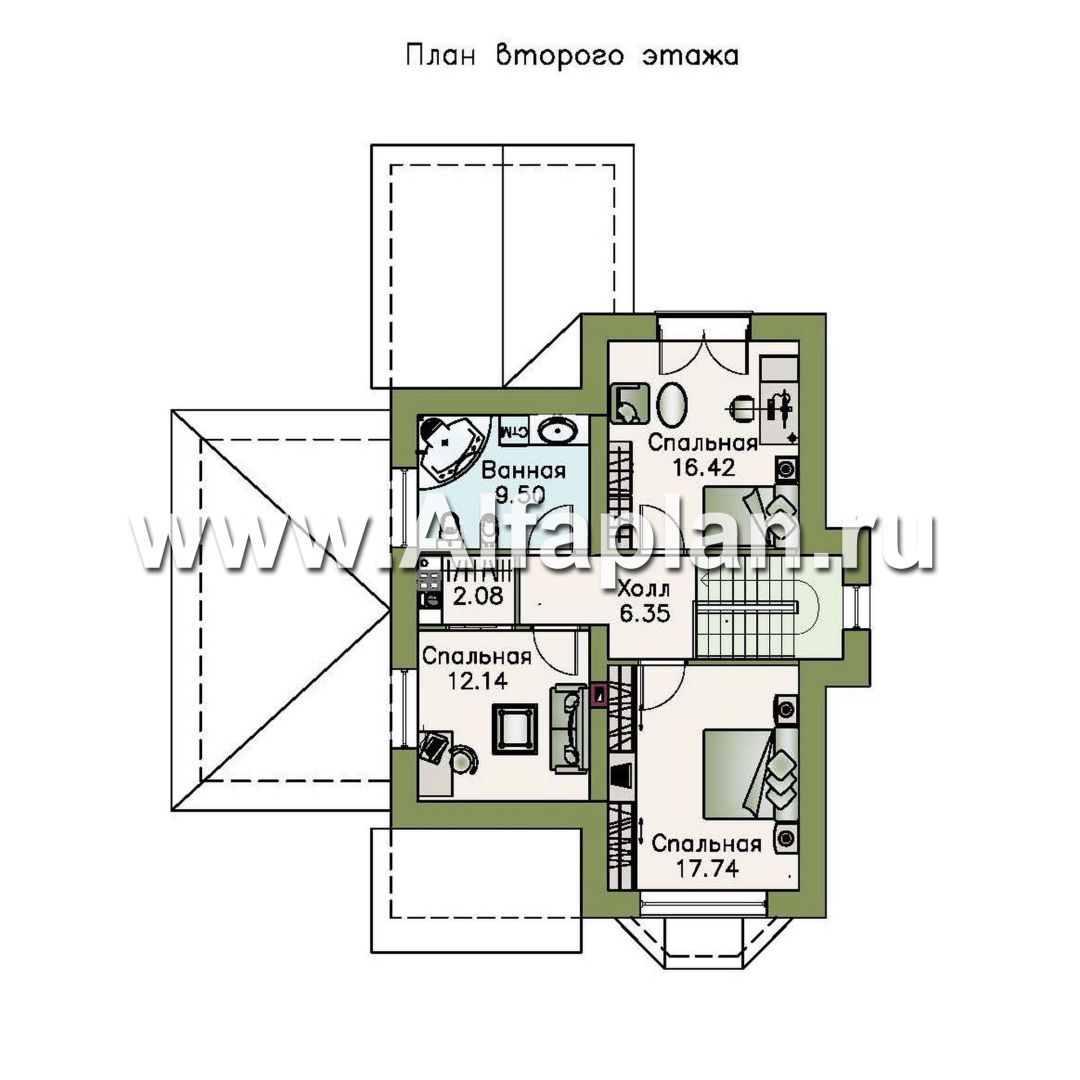

План этажа проекта 143Е приложен к письму, все основные размеры Вы можете увидеть сами.

Александр из города Челябинск написал(а) 13.06.2013:

Здравствуйте! Очень понравился этот проект, только хотелось бы добавить окна с правой стороны, в гостиной и столовой. Скажите возможно ли это сделать или стены конструктивно прослабятся. И как это скажется на внутреннем интерьере?

Александр, здравствуйте.
Окна добавить можно, проблем с несущей способностью стены это не возникнет. Важно к проемам подбирать соответствующие перемычки. С этой задачей могут справится строители.

Anara из города Kazakhstan, Atyrau написал(а) 14.07.2012:

Здравствуйте. Мы бы хотели по интернету заказать проект Дома143Е. Как это возможно? Мы находимся в Казахстане в городе Атырау. Можите обьяснить сколько все это стоит?

Anara, здравствуйте.
На странице проекта заполните, пожалуйста, форму заказа.
Мы подготовим для Вас договор, выставим счет, отправим на Ваш электронный адрес.
Как правило, реализация договоренностей протекает следующим образом: после поступления платежа на наш счет, в срок, обозначенный в договоре, мы курьерской доставкой направляем вам Проектную Документацию + все необходимые документы с нашей стороны: 2 экз подписанного договора, накладную (акт сдачи-приемки), конверт с обратным адресом,. После получения документации мы ждем от вас обратного письма с подписанным вами экземпляром договора и накладной (актом сдачи-приемки). Это самый быстрый и работающий вариант.
Срок курьерской доставки до Атырау 4-5 дней.
