136B

"Тренд" - современный загородный дом с навесом для машины

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
165.80148.7575,15
Площадь гаража - навеса, м2
46,20 (гараж-навес) (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытие по деревянным балкам над вторым этажом5000

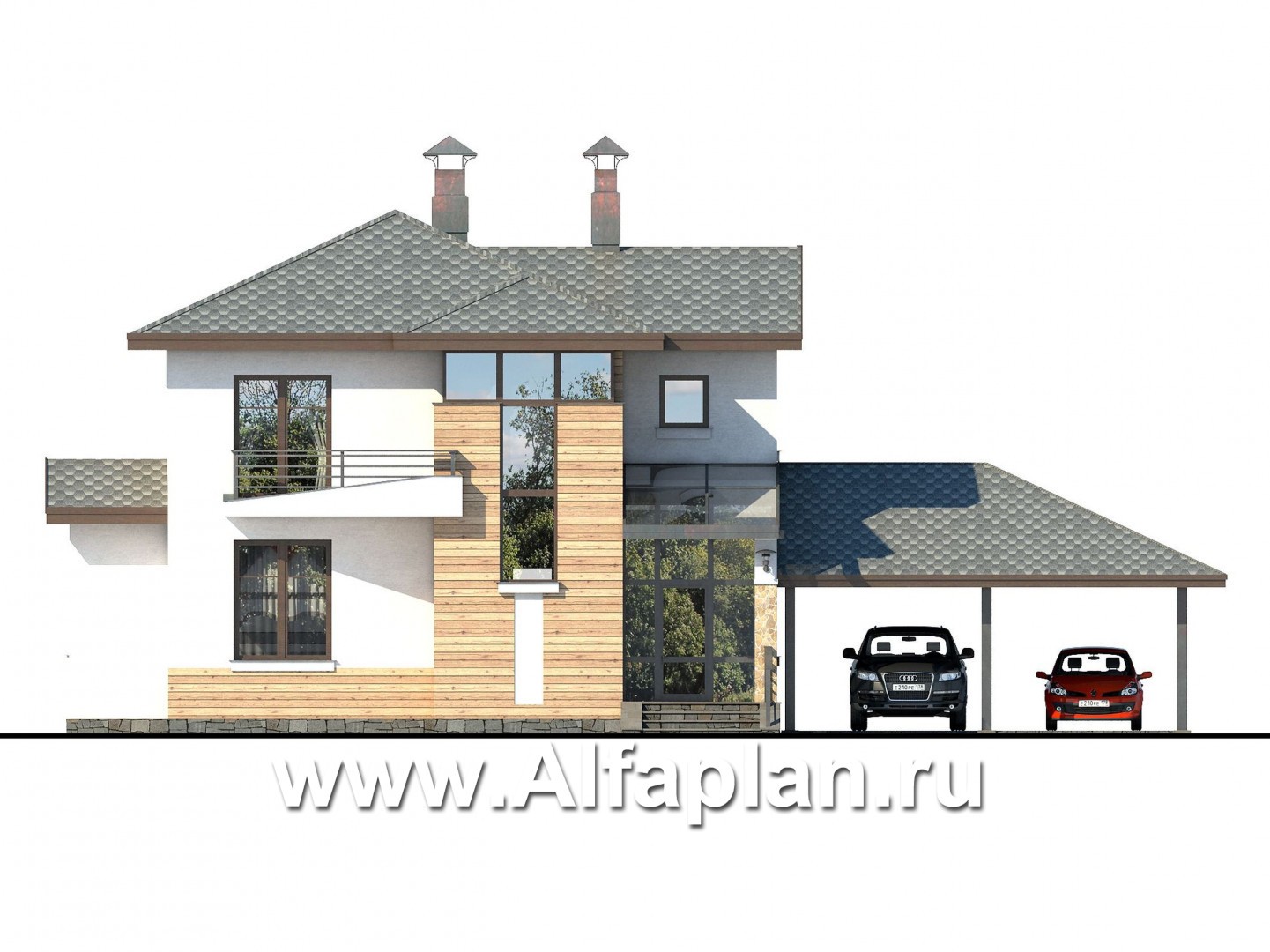

Вид спереди
Вид спереди

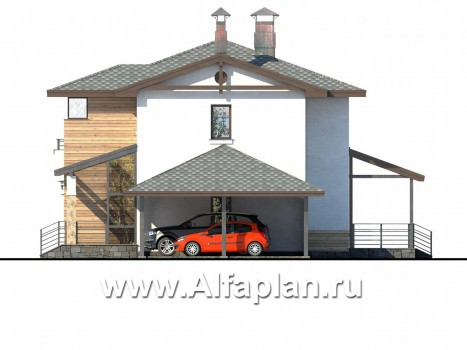

Вид справа
Вид справа

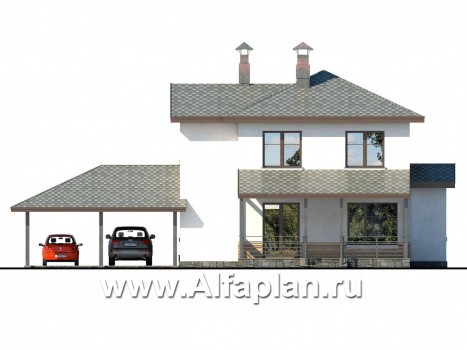

Вид сзади
Вид сзади

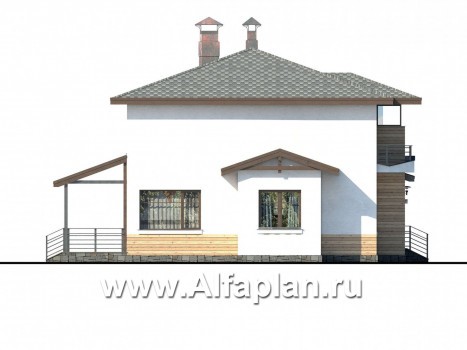

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24.0 (толщина 200мм) м3  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.9/100.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

24.4/24.0  м3
Тип перекрытийнад 1-ым этажом - монолитный ж/Б, над 2-ым этажом - по деревянным балкам

15.1 + 14.5  м3
Крышанатуральная или искусственная черепица

Тип кровлипо деревяным стропилам

Наружная отделкаштукатурка, вагонка

200.8/55.0  м2
Наружная отделка цоколяискусственный камень 20.1 м2

Габаритные размеры домакоробка дома без террасы и навеса

12.1 х 11.9 (навес 6.9 х 6.9)  м
Высота домаот пола 1-го этажа

8.54  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Мощность котлаквт

40.0
Расчетная электр. нагрузкакВА

17.2
Утеплительминеральная вата


Перед вами проект современного двухэтажного дома с навесом для автомобилей. Архитектурное решение и рациональная планировка ставят его в ряд современных и уже очень хорошо зарекомендовавших себя проектов домов нашей коллекции, таких как 106А,136А, 77А и других. В доме два полноценных по высоте этажа и неэксплуатируемый чердак. На чердак ведет лаз из холла второго этажа с выдвижной лестницей. В основание дома заложена монолитная ж/б плита, в наружные стены идет кирпич или газобетон (альтернативно), позволяющие отнести его как кирпичным, так и к газобетонным домам, так сказать, в отдельную категорию коттеджей с альтернативным решением для наружных стен.

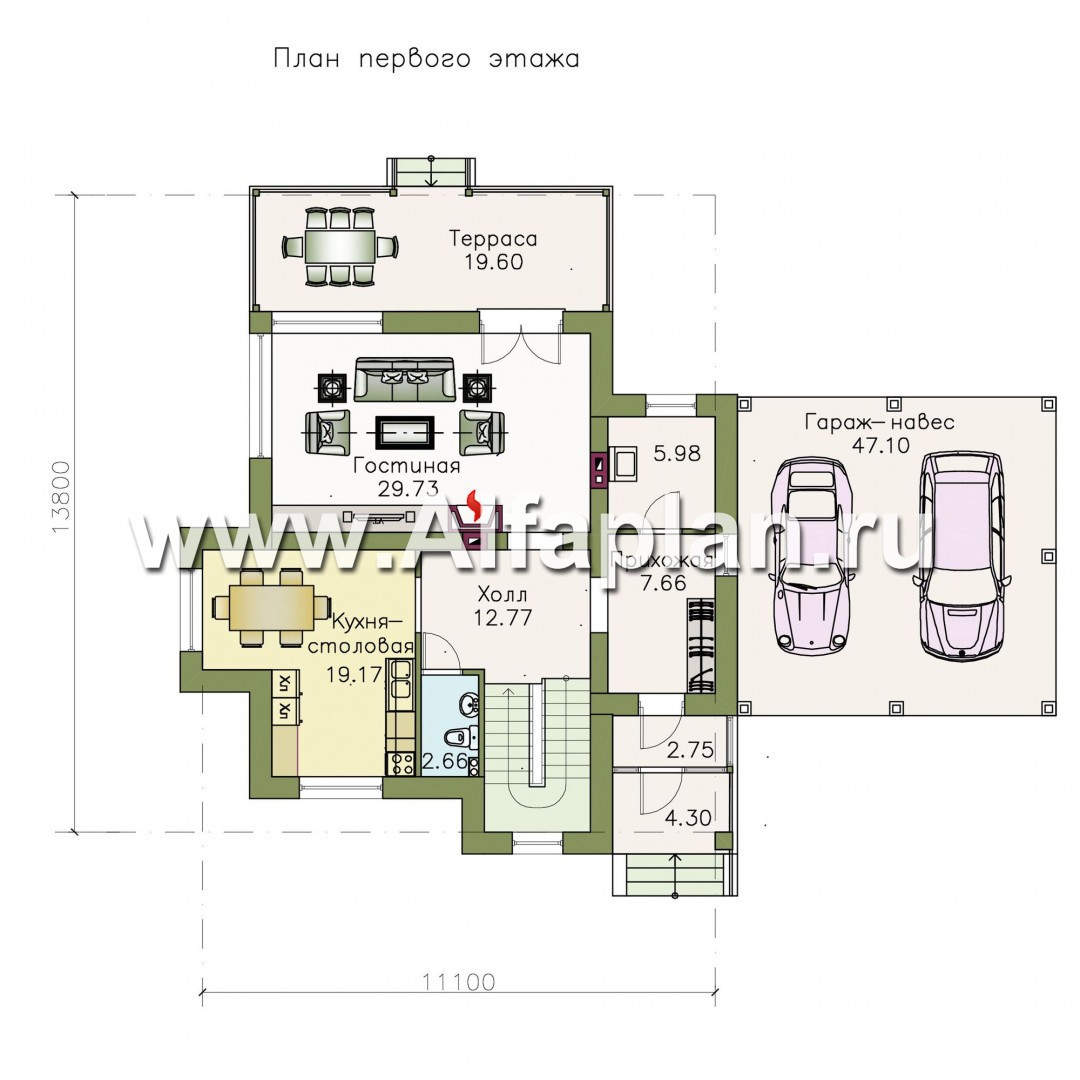

На первом этаже расположены основные помещения дневного пребывания семьи: гостиная и кухня-столовая, удачно дополненные уютной крытой террасой. По желанию террасу можно застеклить, превратив, таким образом, в веранду. Большие окна гостиной делают помещение светлым и формируют интерьер. Камин добавляет уюта этому помещению. При расположении дома на участке желательно, чтобы гостиная выходила на южную сторону и смотрела окнами в сад. Тогда, через эти панорамные окна картины окружающего ландшафта будут смотреться особенно хорошо. Справой стороны к дому примыкает навес для двух автомобилей. При необходимости его можно зашить, превратив в гараж. На втором этаже расположены три спальни, ванная комната и кладовая. Спальня хозяев дома оборудована небольшой гардеробной и имеет балкон. Ванная и кладовая спроектированы с естественным освещением. Естественное освещение есть и в холле благодаря окнам, расположенным на лестнице. В наружной отделке дома использованы декоративная штукатурка и деревянная вагонка. Впрочем, и цвет и фактуру, да и сами материалы можете изменять по своему усмотрению и вкусу, меняя, тем самым, облик дома.

Существует вариант дома без навеса для автомобилей — проект 136В. Так же, если что-то вас не устроило в этом доме, в нашей коллекции вы всегда сможете подобрать проекты коттеджей с похожей площадью, планировкой и архитектурным решением. Если же вы хотите найти совершенно уникальный проект, то, поискав в нашем каталоге, вы найдете для себя немало вариантов и такого плана.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вадим из города Белгород написал(а) 18.03.2013:

При рассмотрении проекта более детально, заметили что нет вентиляции на кухне.Забыли нарисовать???

Вадим, здравствуйте.
Далеко не вся техническая информация проекта показана на презентационных планах сайта. Из помещения вытяжка может осуществляться не только через дымовентиляционный канал, но может быт идти через короб к стояку или применяться вытяжная система Vilpe.
Вадим, во всех помещениях, где по нормам требуется вытяжка, она в проекте разработана.

Людмила из города Волгоград написал(а) 30.08.2012:

Возможен ли вариант проекта с подвальным помещением?

Людмила, здравствуйте.
Да возможен. Более того у нас есть типовой проект погреба площадью 3.6 х 4.2 м и глубиной 1. 85 м для домов с фундаментной плитой. Можем предложить и готовый вариант с цокольным этажом 136АС.

Дарья из города СПб написал(а) 20.08.2012:

"Аппендикс" в столовой этот дом совсем не украшает.

Дарья, здравствуйте. Этот   "Аппендикс" называется эркер. Эркер в доме - это очень выигрышный элемент планировки, создающий   уют, зачастую формирующий интерьер. В то же время, в этом проекте он одноэтажный и отказ от него не повлечет существенных изменений, это не затронет ни  кровлю дома ни второй этаж. Поэтому, если он Вам так не нравится, Вы можете от него отказаться, причем без корректировки проекта.
