57A 3D

«Каменный остров» - особняк бизнес-класса

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
373.50345.83200.26
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)52000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1-ым и 2-ым этажами - из сборных ж/б плит (рекомендуются стены ИЗ КИРПИЧА!)5000
Вариант фундамента - монолитная Ж/Б плита мелкого заложения5000

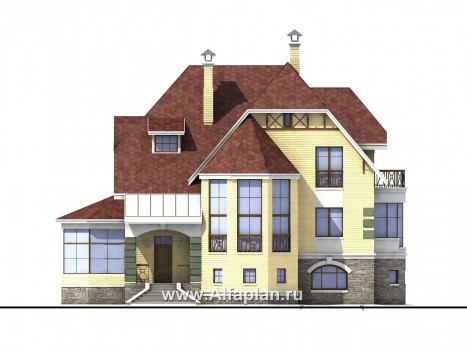

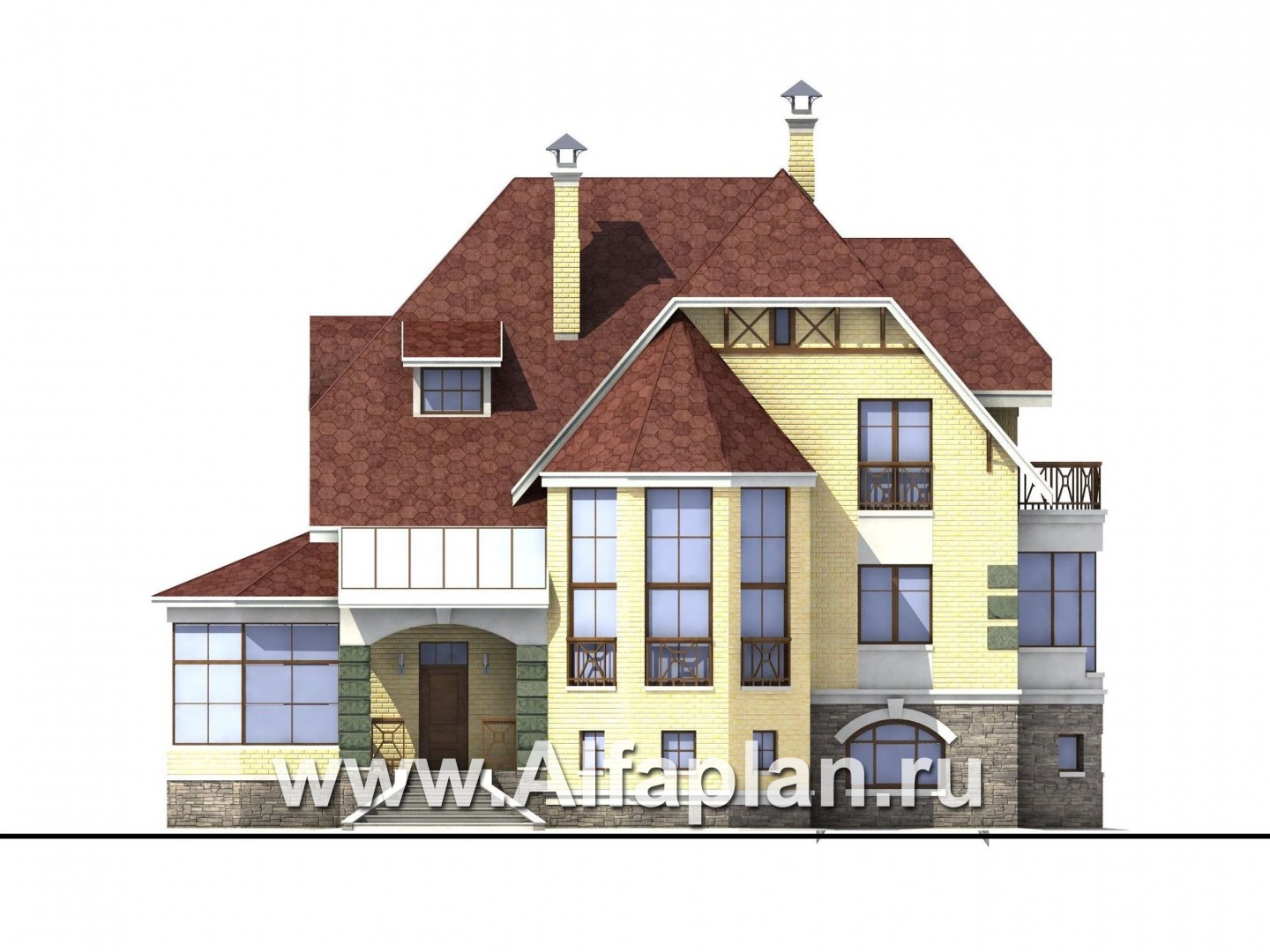

Вид спереди
Вид спереди

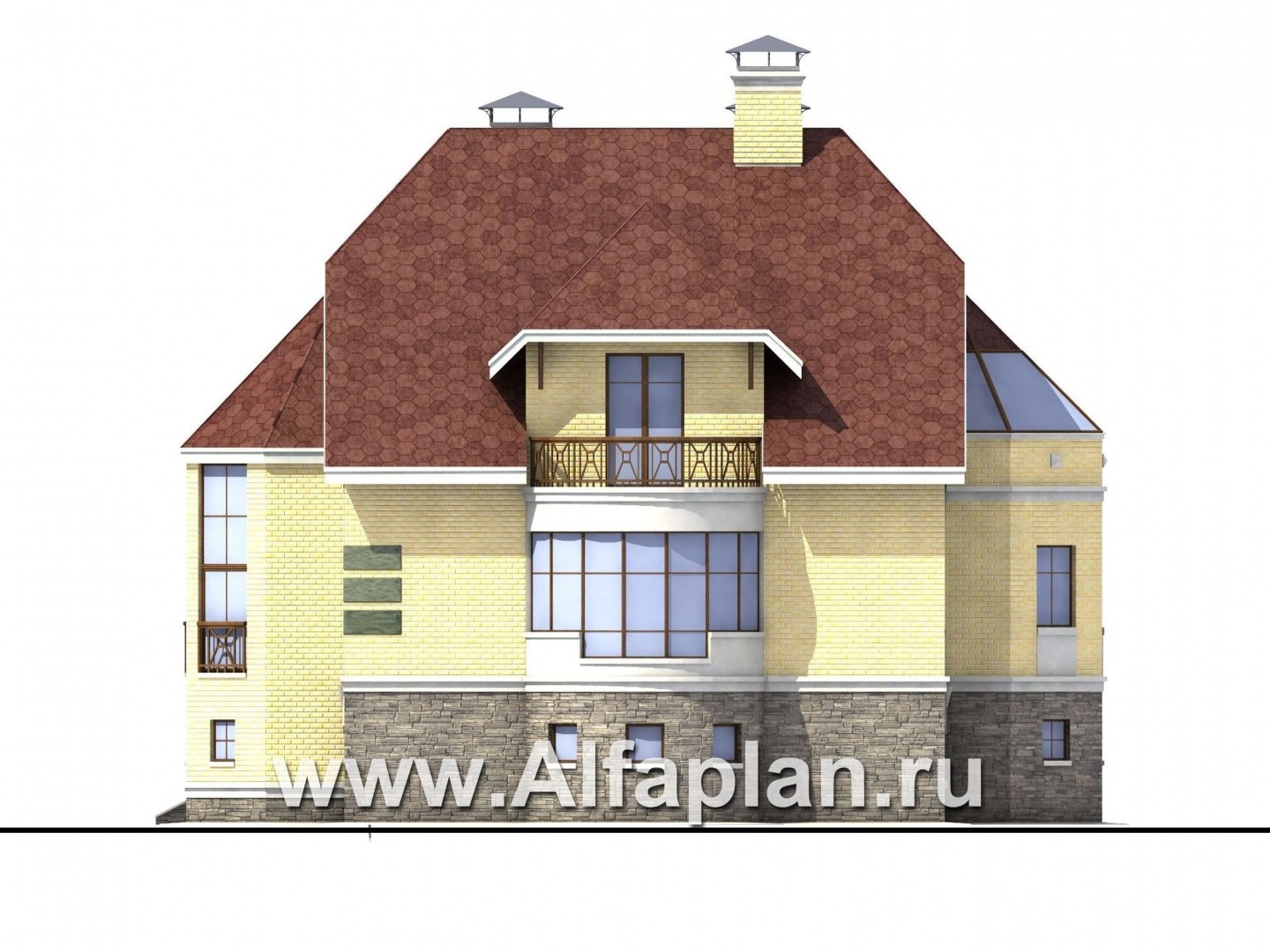

Вид справа
Вид справа

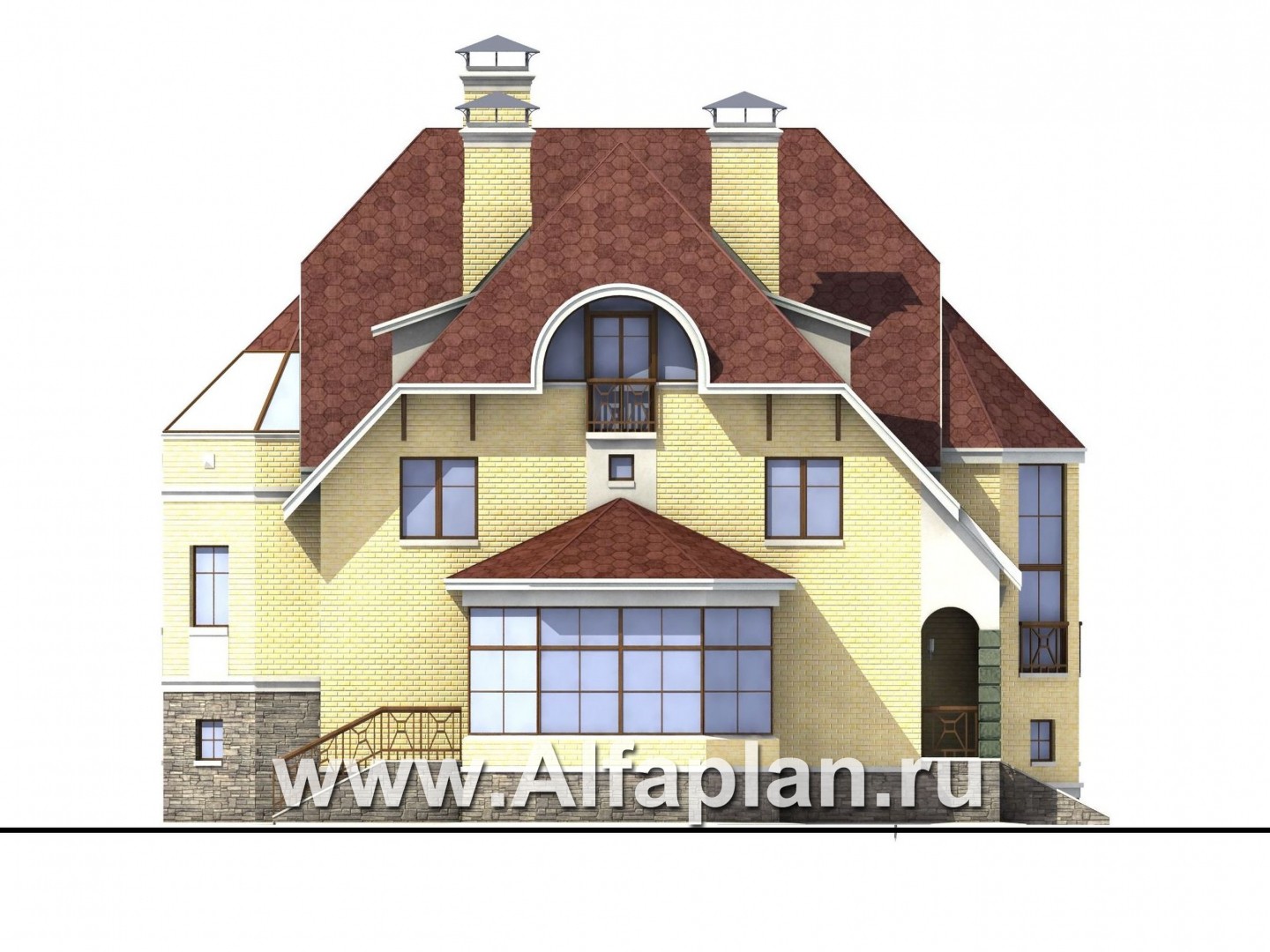

Вид сзади
Вид сзади

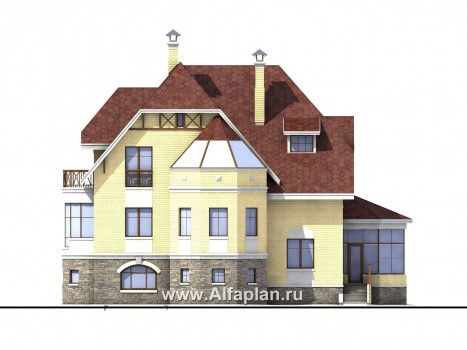

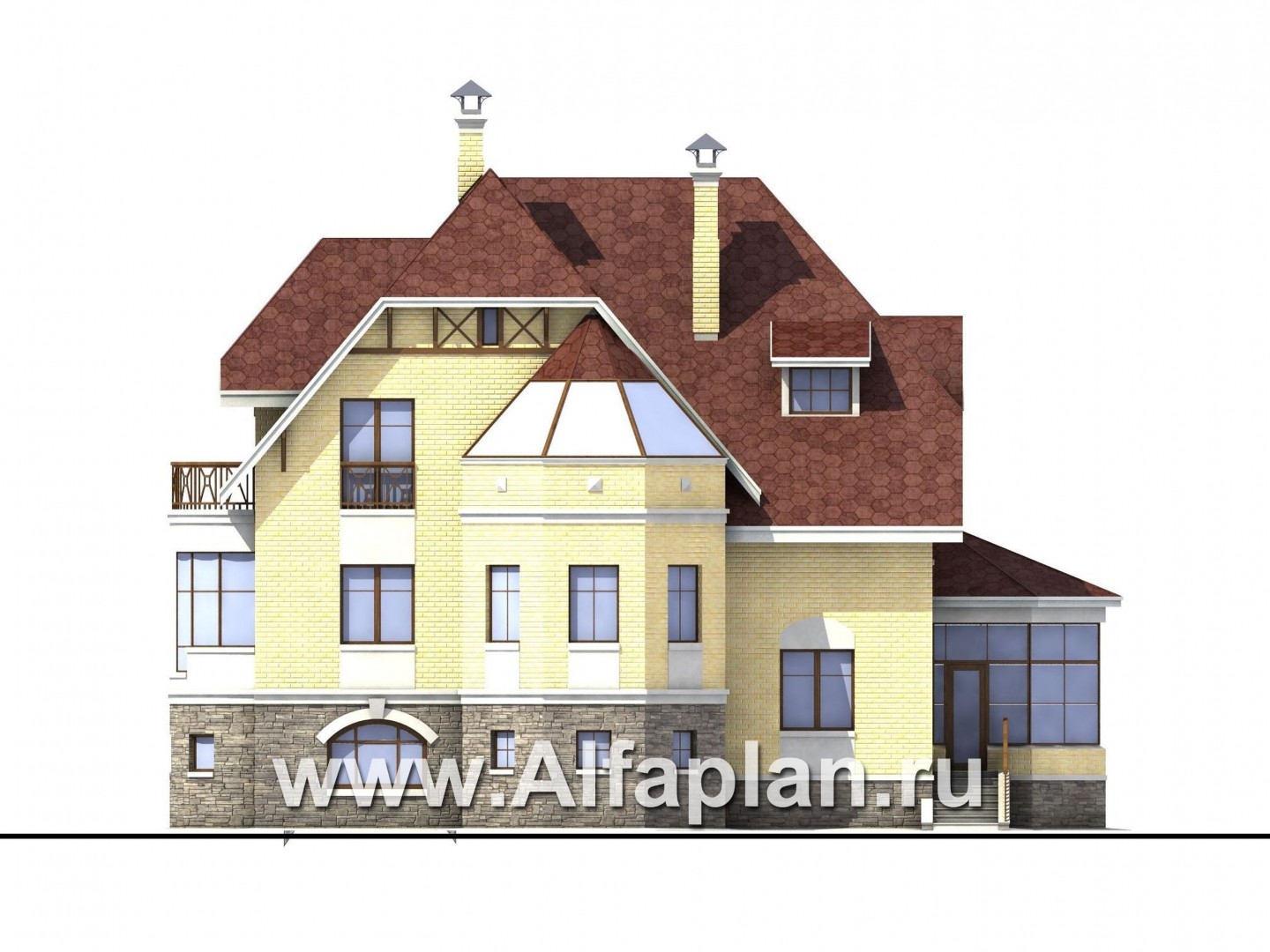

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаменталенточные монолитные ж/б

64.0-глубиной 1.5 м( для плиты-73)  м3
Тип наружных стенкерамический кирпич

136.5  м3
Тип внутренних стенкирпич

39.8  м3
Тип перекрытиймонолитные ж/б

24.9  м3
Крышачердачная

Тип кровлибитумная черепица

326.3  м2
Наружная отделкалицевой кирпич

359.5  м2
Наружная отделка цоколяискусственный камень, штукатурка

Габаритные размеры домабез веранды и лестницы

15.3 х 17.4  м
Высота домаот уровня земли

11.87  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола до потолка

3.2  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.75 - на чердаке

Мощность котлас бойлером горячей воды

55 квт
Утеплительминеральная вата

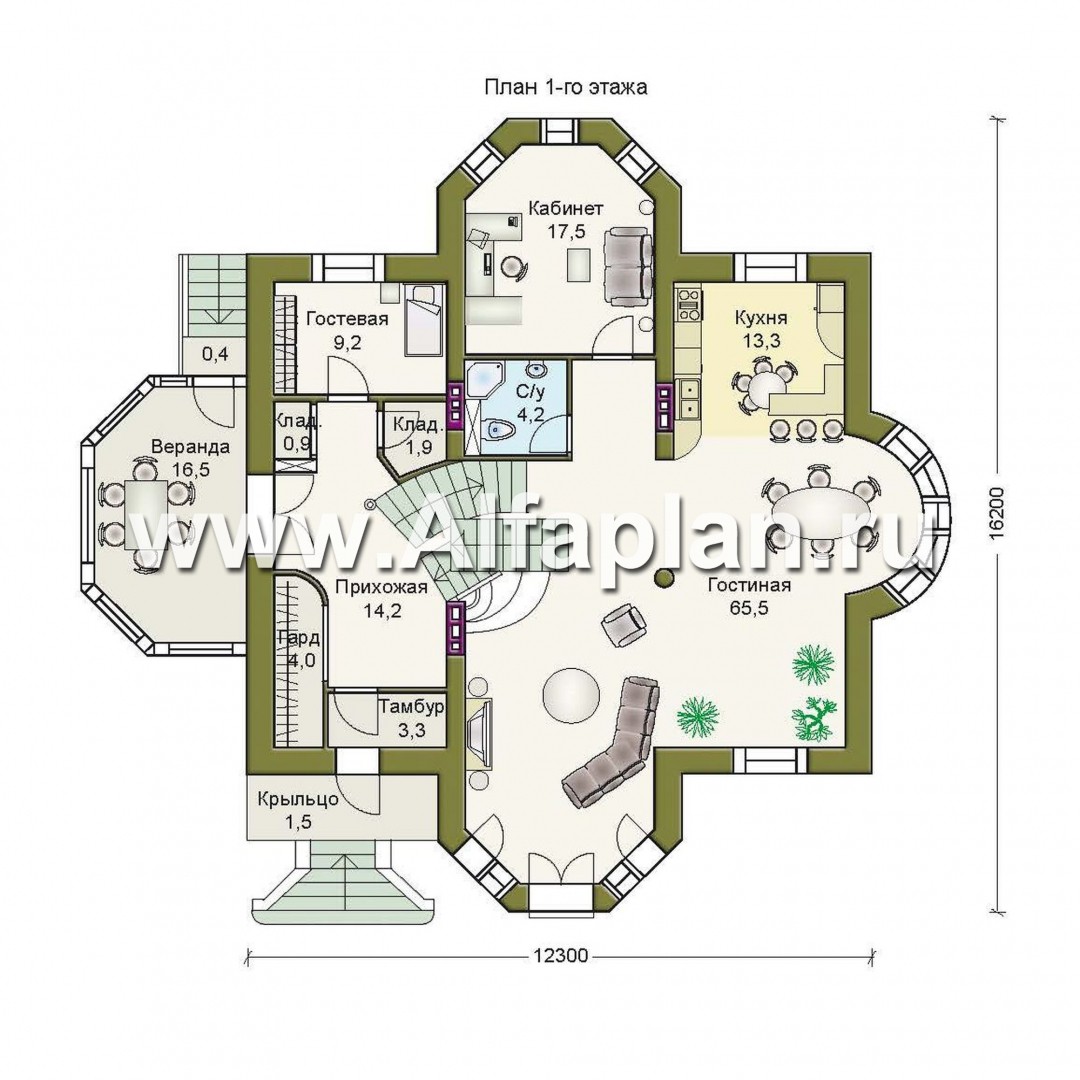

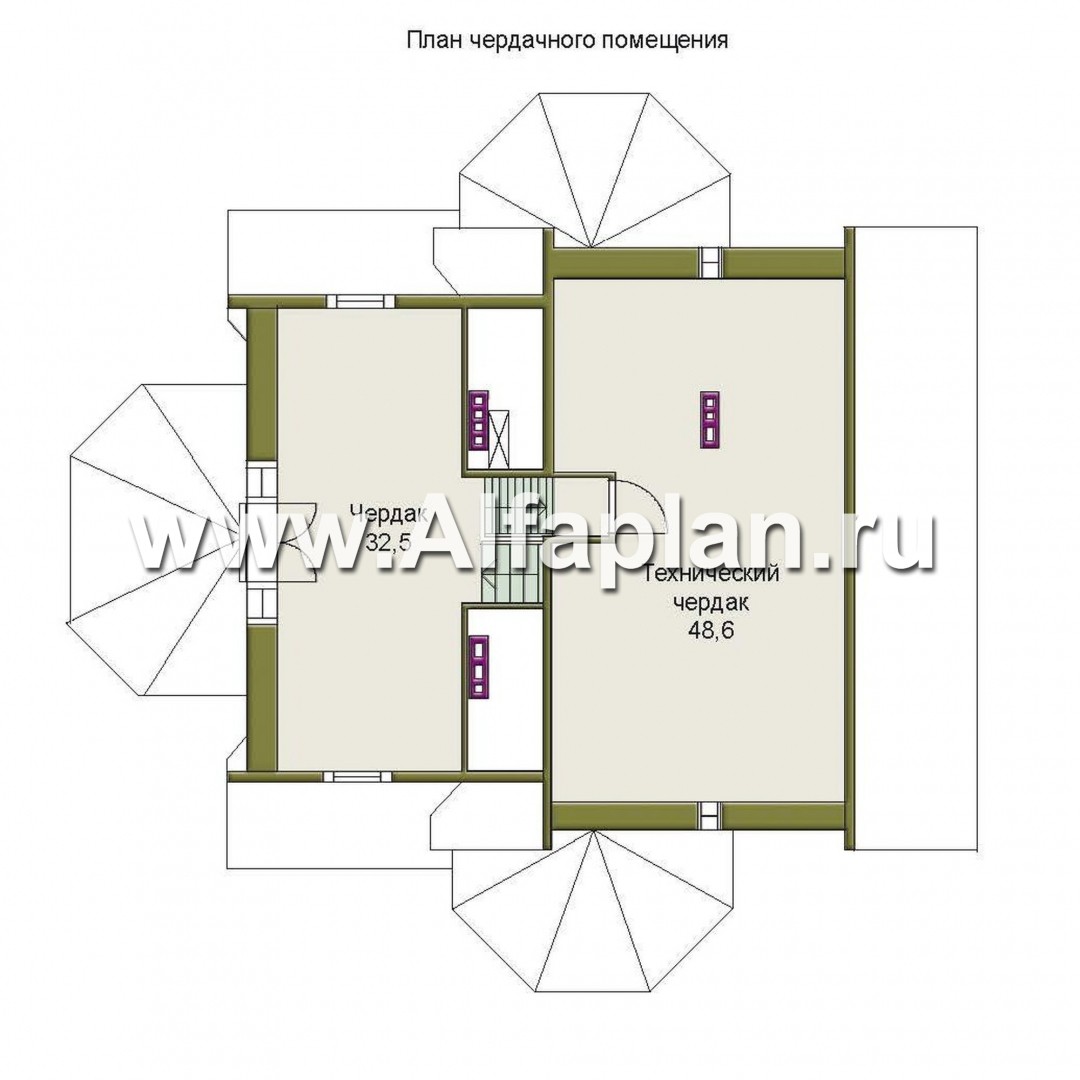

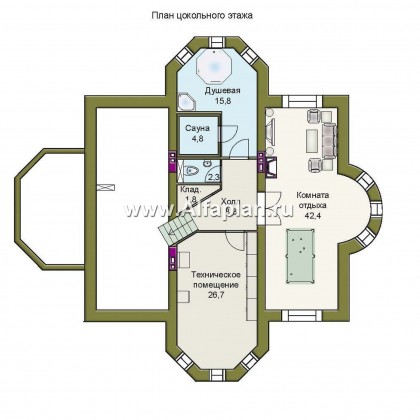

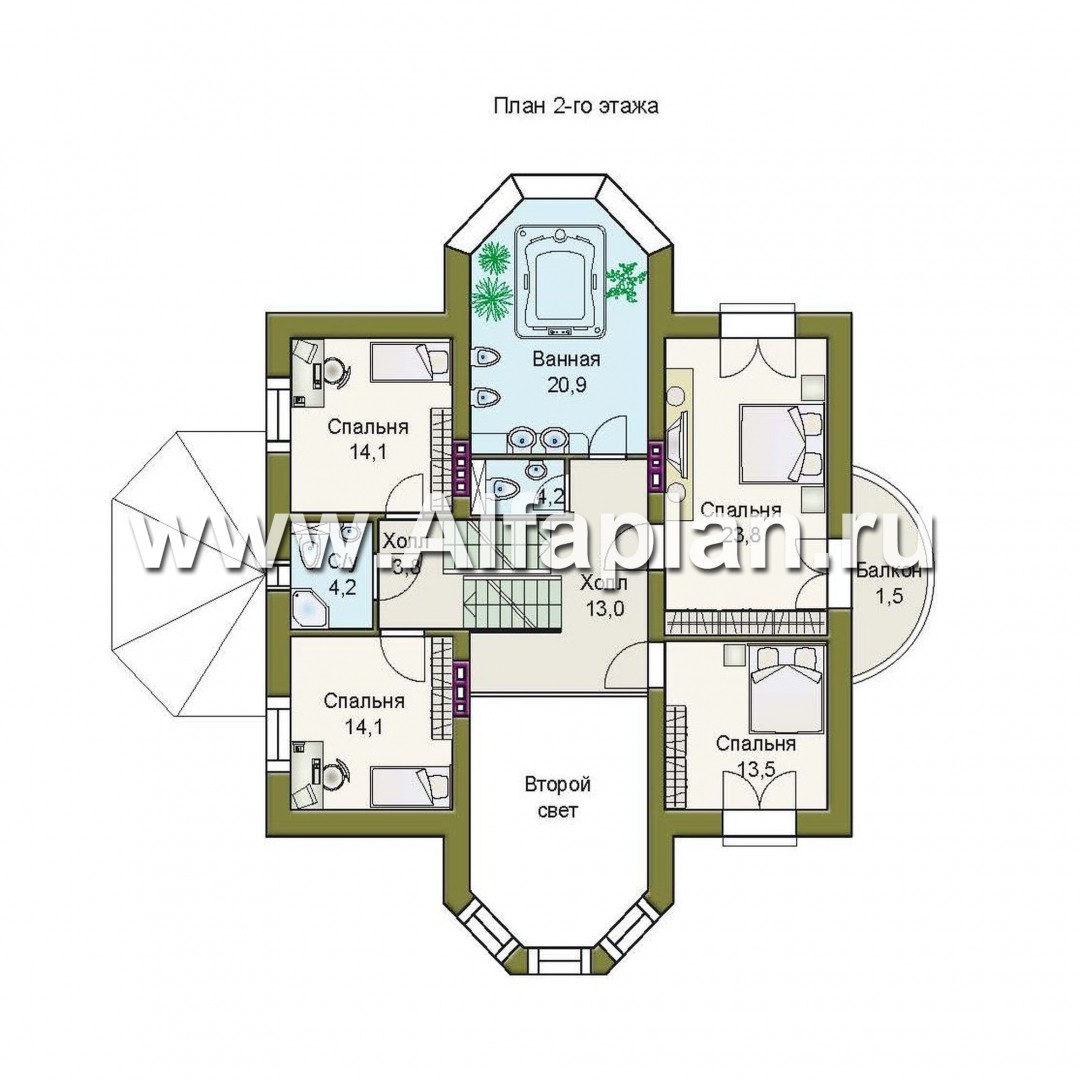

Этот особняк отличается сочетанием внешней презентабельности и повышенным уровнем комфорта. Проектом предусмотрены три этажа и чердак. Нижний, цокольный этаж расположен под частью дома и включает в себя комфортабельную зону отдыха и техническое помещение. Наличие дневного света делает пребывание в зоне spa особенно приятным и комфортным. Первый этаж - традиционно гостевая зона дома. В проекте она решена в свободной манере, центральное место занимает необычной формы лестница. Функционально она связывает между собой разные отметки этажа - эстетически - является украшением интерьера. Для общения, досуга и приема гостей в распоряжении хозяев дома просторная гостиная, столовая и кухня. Часть гостиной в эркере является двусветным пространством. Для уединения и деловых переговоров предусмотрен кабинет. Безусловным акцентом планировки второго этажа является ванная комната. Это большое, светлое помещение, совмещенное с зимним садом. Этот этаж, как и первый, решен со смещением отметок пола. В теплой мансарде по проекту еще два помещение, одно техническое (для оборудования принудительной системы вентиляции), назначение второго определят сами владельцы дома (их площадь не учтена в общей площади дома).

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Оксана из города Уссурийск написал(а) 25.10.2013:

Всем доброго времени суток! Поздравьте нас - мы строим дом по этому проекту!!! Единственное, что пришлось изменить(думаю, в лучшую сторону), это пристроить сразу два гаража, один под верандой, а рядом еще один, т. к. участок у нас с рельефом, и перепада высот как раз хватает для высоты гаражей! Спасибо авторам за интересный проект дома! Мы в него влюблены уже заранее!

Оксана, здравствуйте.
Благодарим Вас за то, что нашли время и возможность оставить комментарий о проекте.
Будим Вам очень признательны за фотографии построенного дома.

Вячеслав из города Ставрополь написал(а) 11.08.2013:

Здравствуйте очень понравился ваш проект готов заказать его , если возможно изменение вместо веранды спроектировать гараж на два авто с местом для остальной техники (квадрик снегоход) если оплата за изменения соизмеримая сразу сделаю предоплату , если вопрос сложный сам внесу изменения по ходу строительства.И пусть у Вас всё будет хорошо.

Вячеслав, здравствуйте.
Благодарим а обращение в нашу студии внимание к нашим проектам.
Судя по Вашему письму, Вам по силам самостоятельно пристроить гараж. В проекте очень подробная информация по выполнению конструктивна и ее обычно бывает достаточно грамотным строителям для доработок и дополнений.
Корректировка рабочего проекта процесс дорогостоящий и продолжительный по времени и сейчас за такую работу мы просто не возьмемся.
При желании мы можем внести соответствующее дополнение в Паспорт проекта - в объеме планов, фасадов и разреза к дому будет пристроен гараж. Рабочий проект останется неизменным. Стоимость такой доработки Паспорта - 15000 руб. , срок 7-10 рабочих дней.
Вячеслав, Вам также всего хорошего, надеемся на сотрудничество с Вами.

Владимир из города Тюмень написал(а) 15.02.2013:

Здравствуйте, у меня подобный проект, только без заднего эркера, с пристроенным гаражом (слева) и пол 1 и 2 этажа ровный, без полуэтажных лестниц, т.к. лестница на 2 этаж со стороны задней стены. Пока только готов ленточный фундамент ФБС 6-6 . Скажу что этот проект с разноэтажностью прихожей и гостинной, а так же 2 -го этажа выглядет интереснее и свежее.
