70K

"Корвет" - проект дома с гаражом и спортзалом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
232.90227.84105.83
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из монолитного Ж/Б5000

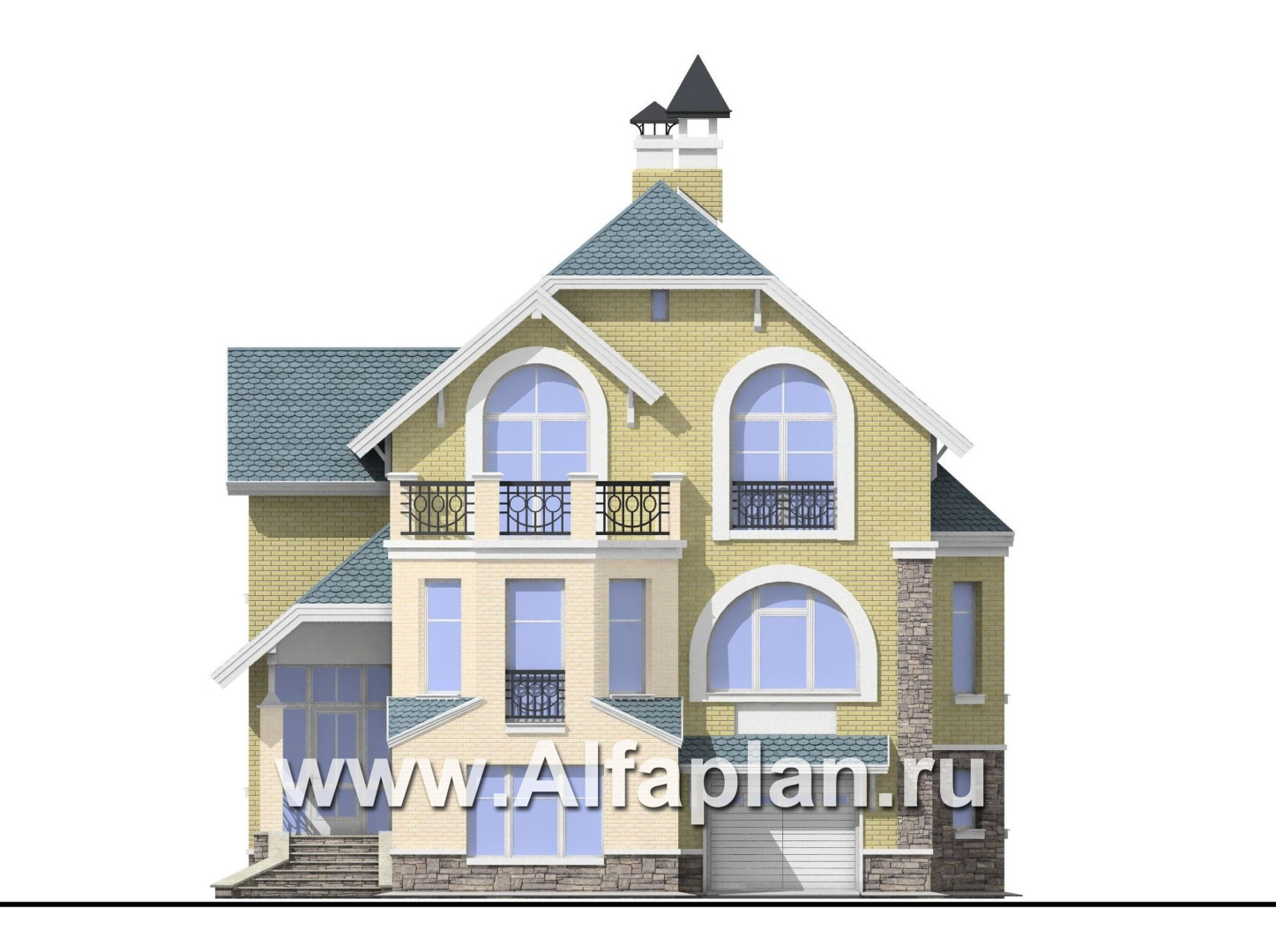

Вид спереди
Вид спереди

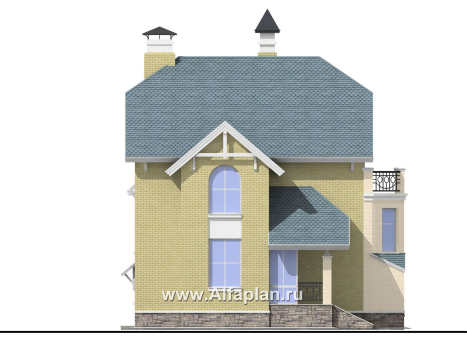

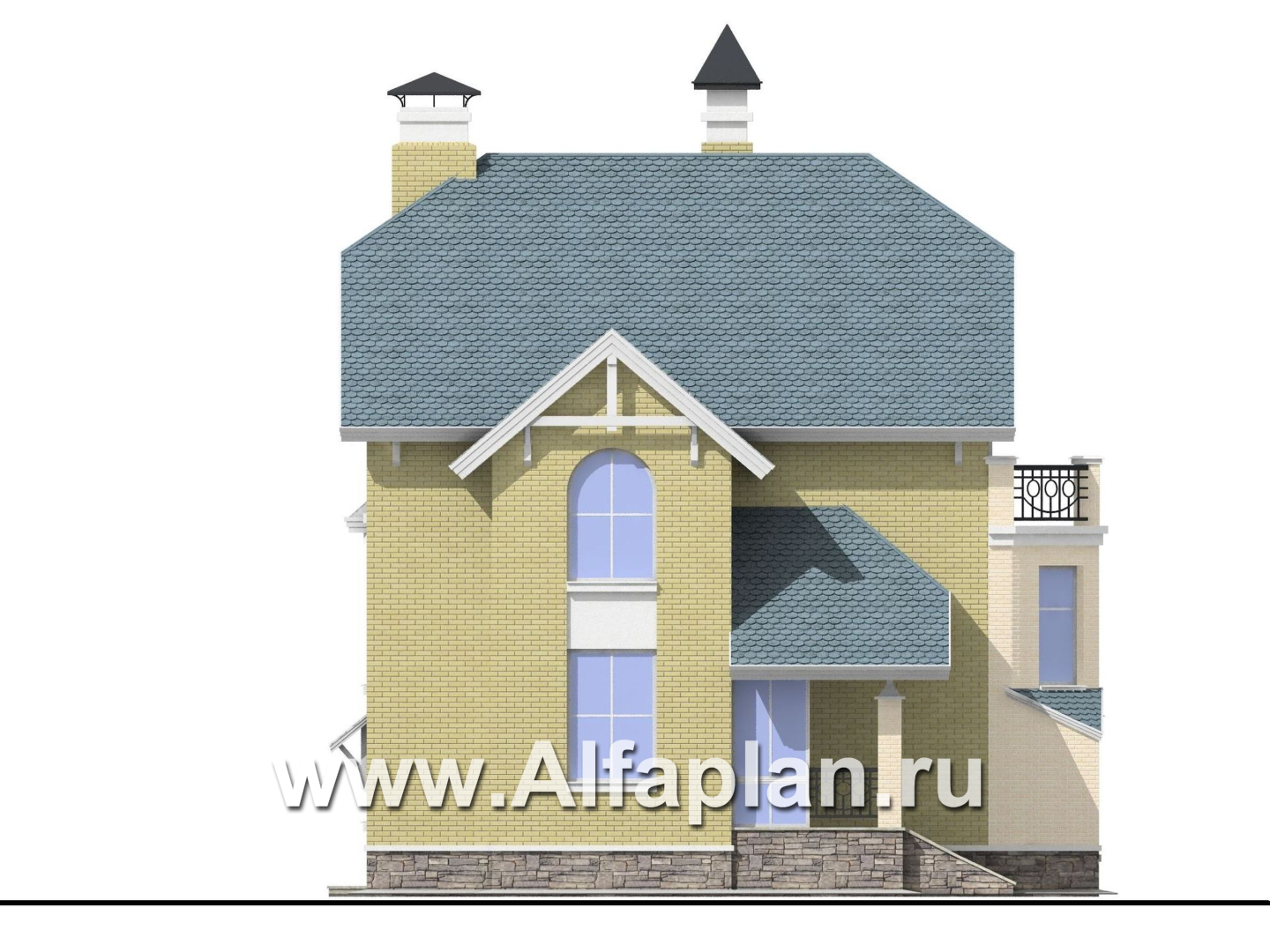

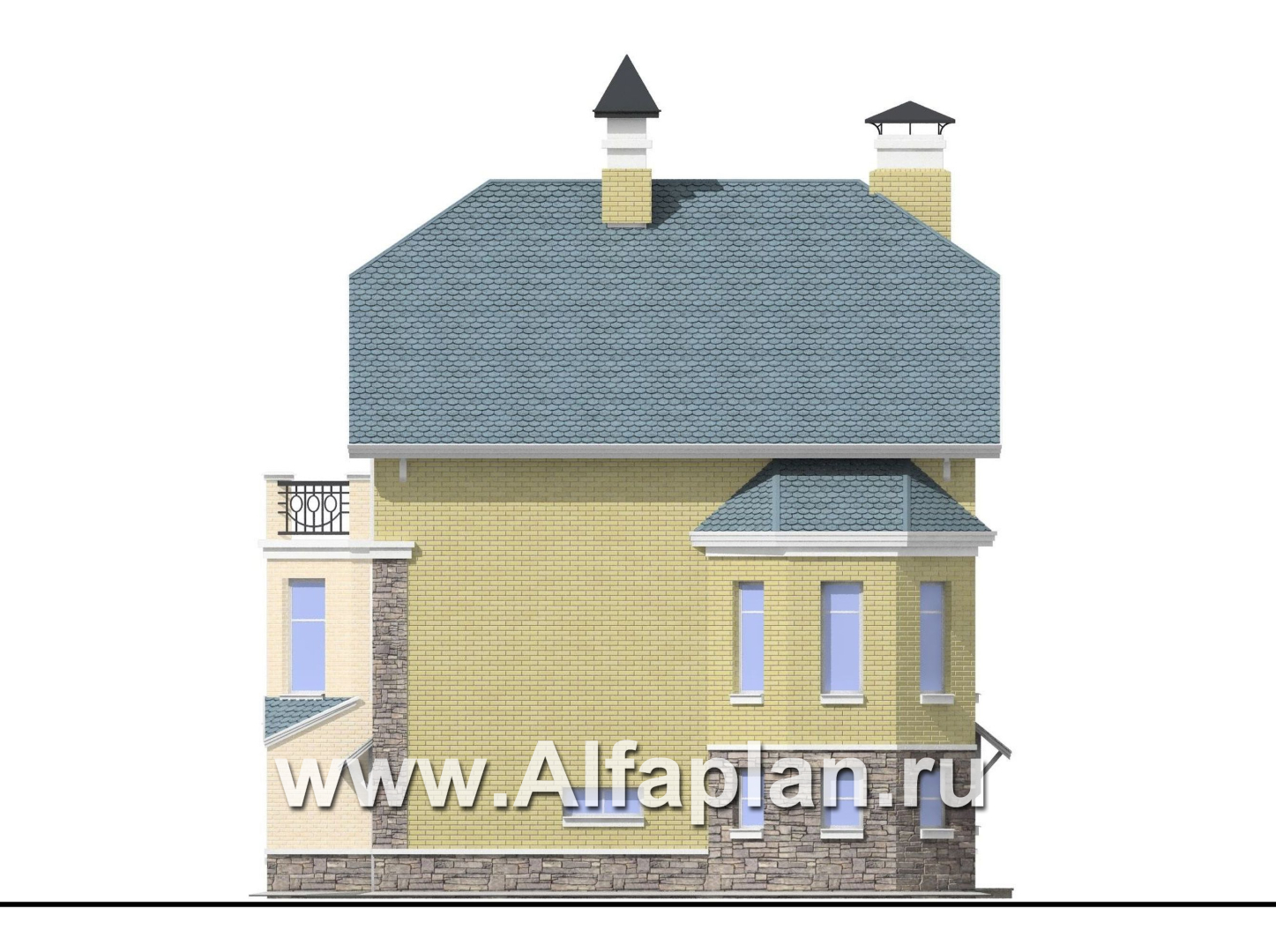

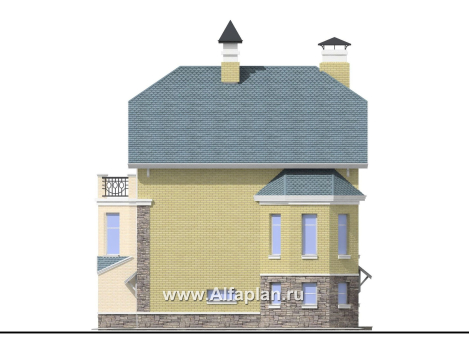

Вид справа
Вид справа
Вид сзади
Вид сзади

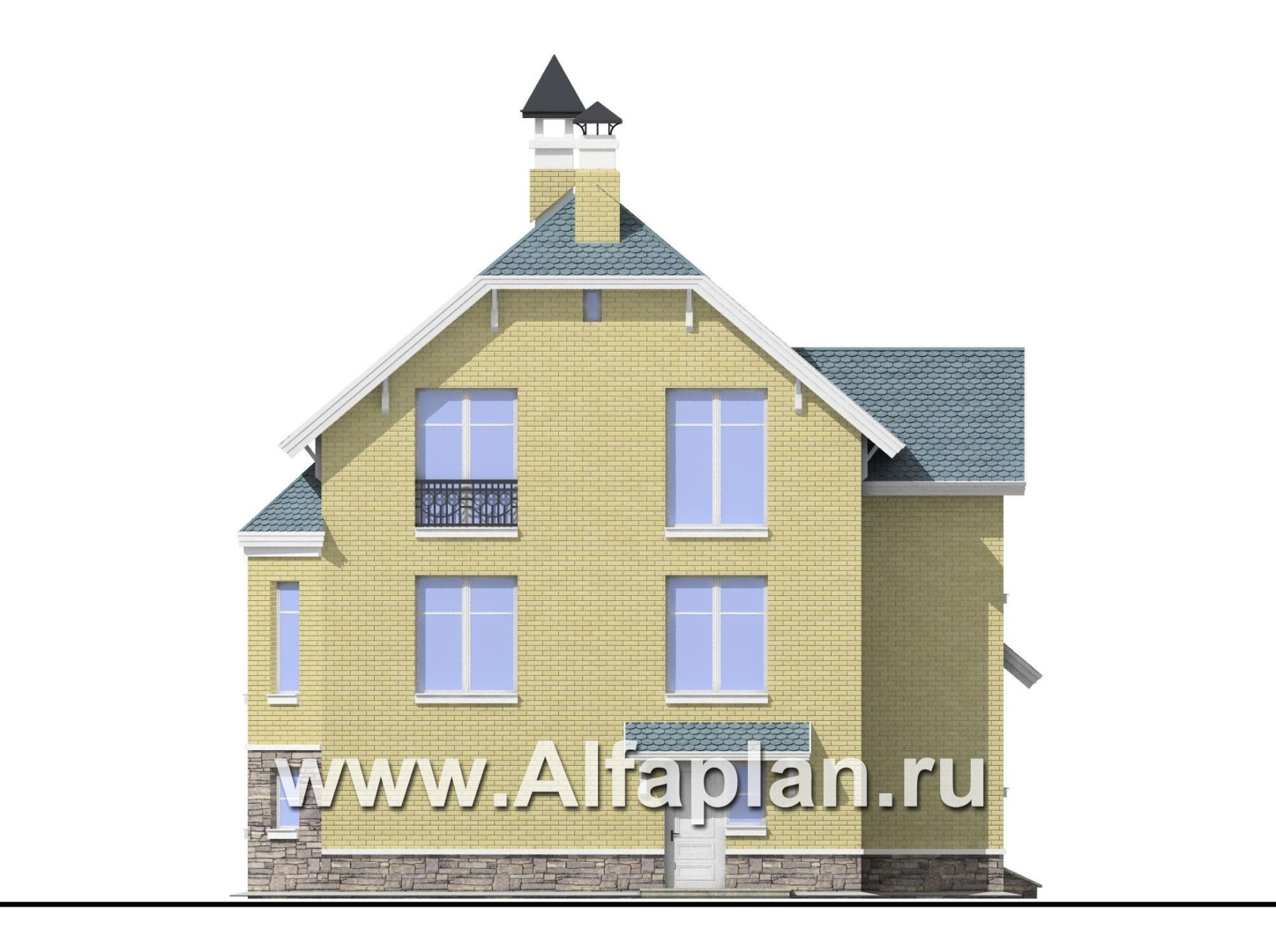

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24.6  м3
Тип наружных стенгазобетон/кирпич альтернативно

107.9/106.6  м3
Тип внутренних стенкирпич

21.0  м3
Тип перекрытийплиты ж/б

Крышадеревянные стропила

Тип кровлипо деревянным стропилам

206.8  м2
Наружная отделкалицевой кирпич

304.8  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

12.8х12.2  м
Высота домаот уровня пола первого этажа

9.4  м
Высота цокольного этажаот пола до потолка

2.36  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.36

Мощность котлас бойлером горячей воды

55 кВт
Расчетная электр. нагрузкас учетом электроплиты

18.36 кВт
Утеплительминеральная вата


Далеко не каждый готовый проект может похвастаться таким количеством вариантов,  как 70-ый. Сейчас в нашей коллекции их четыре (70А,70В, 70Н,70К) и это, видимо, еще не предел. Такое количество вариантов - следствие повышенного внимания заказчиков к этому проекту и гибкой планировочной схеме, заложенной в его основу. Первое, что создает коттеджу приятный экстерьер – это изящные арочные окна и, конечно же, большой фасадный эркер сложной формы. Нижняя, прямоугольная часть эркера имеет большое окно цокольного этажа. Верхняя, трехгранная часть плавно переходит в открытый балкон второго этажа, декорированный колоннами и металлическими ограждениями с узорами. Цоколь, один из углов дома, а также нижняя часть второго, бокового эркера, имеют отделку искусственным камнем, что придает дому благородство. Французские балконы – еще один элемент непременной респектабельности и привлекательности дома.

Фундамент – монолитная ж/б плита. Наружные стены могут быть альтернативно выполнены из двух материалов – это кирпич и газобетонные блоки. Так что в этом отношении коттедж можно записать в группу «дома из кирпича и газобетона».

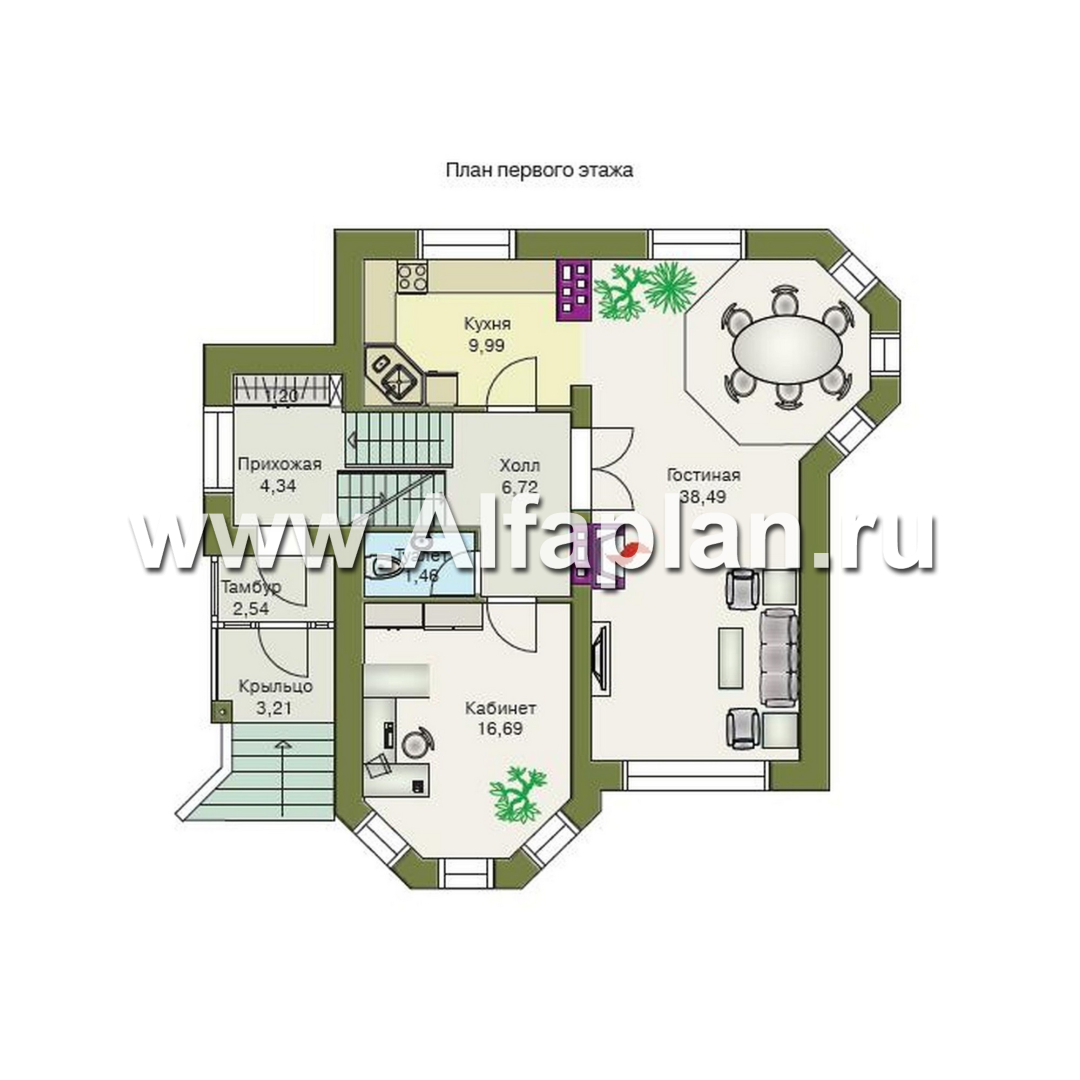

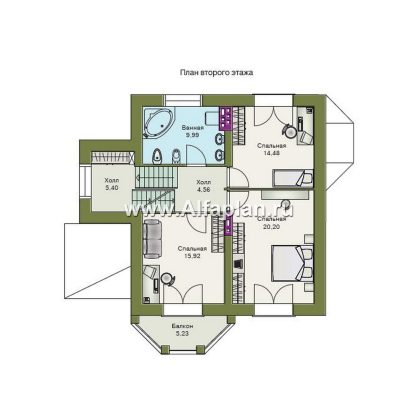

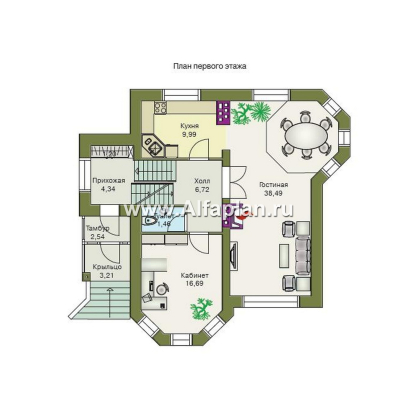

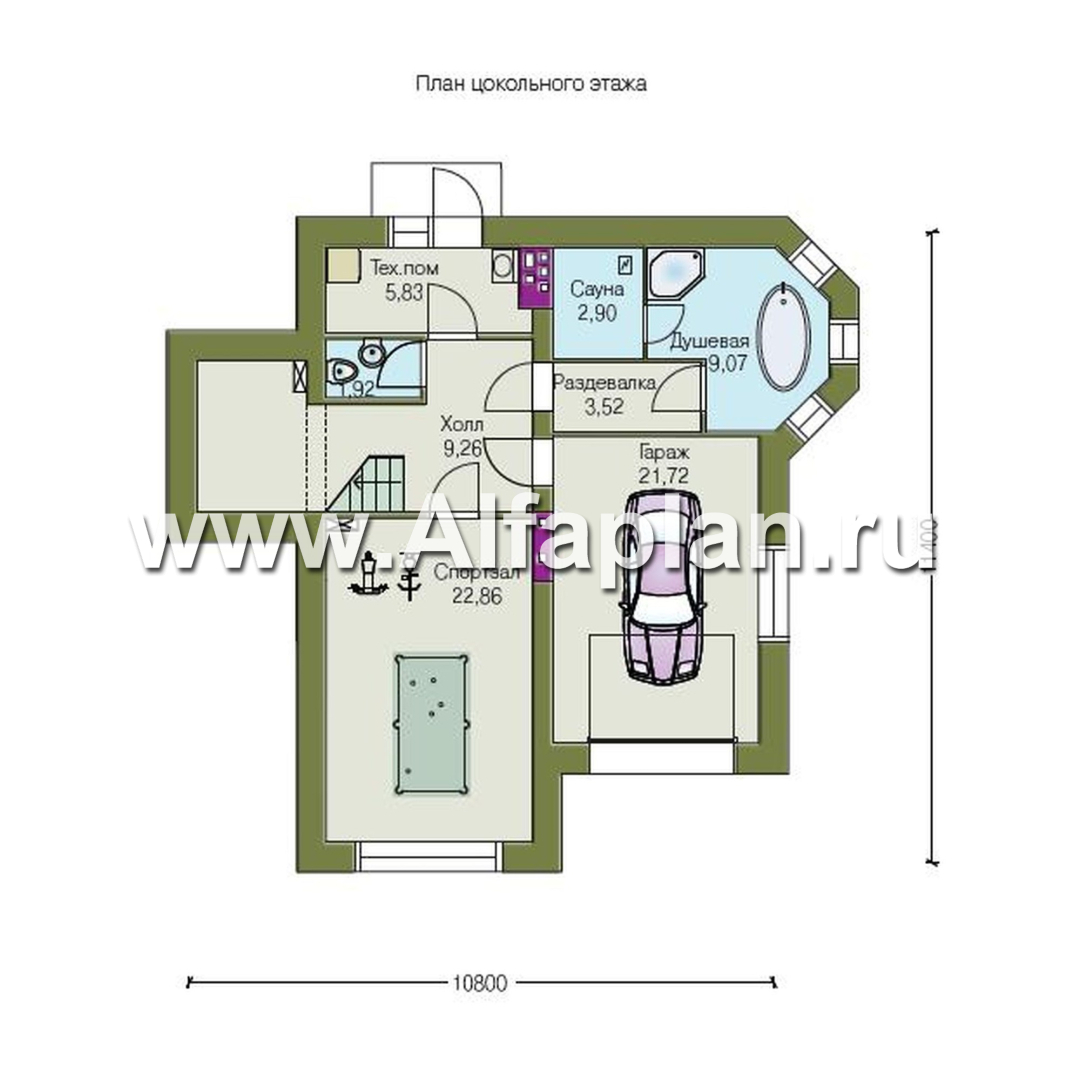

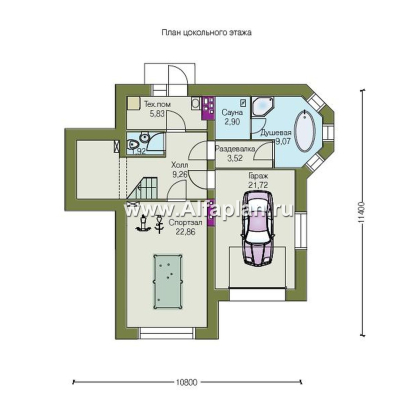

В предлагаемом варианте в цокольном этаже размещены гараж и спортивный зал ( бильярдная), зона spa и техническое помещение. Планировка первого этажа одинакова во всех вариантах: гостиная, совмещенная со столовой, кабинет и небольшая кухня. Прихожая расположена на промежуточном уровне, из нее можно либо спуститься в цокольный этаж, либо подняться на первый. В мансардном этаже находятся три спальни и ванная комната. Лестничная площадка служит небольшим холлом, в котором есть возможность установить гардероб. На чердак ведет лаз с выдвижной лестницей, по проекту он не эксплуатируется. Использование различных по цвету и фактуре отделочных материалов позволяет создавать самые разные образы этого многоликого дома.

Высота цокольного этажа  -2.6 м, высота 1-го -3.0 м этажа, 2-го этажа -3.0 м.

Высота дома - 12.35 м

Габаритные размеры коробки  дома 12800 х 11800 мм (ширина гостиной -4.0 м)

Уклон потолка в верхнем этаже начинается на высоте 2.36 м от пола.

В заключение скажем, что каждому посетителю нашего сайта нужно помнить - alfaplan.ru располагает большим выбором. Обращаться к газетам и разыскивать в поисковиках несколько качественных сайтов дополнительно вам не потребуется. Если вы всерьез захотели найти себе дом – смотрите проекты коттеджей в нашем каталоге, и вы не потратите время даром!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

александр из города московская область г. дмитров написал(а) 19.07.2016:

можно ли посмотреть готовый дом в подмосковье, если есть.

Александр, добрый день,

Готовый проект, к сожалению, имеет такую специфику, что мы после его продажи зачастую теряем связь с заказчиками и не имеем информации об адресах застройки.

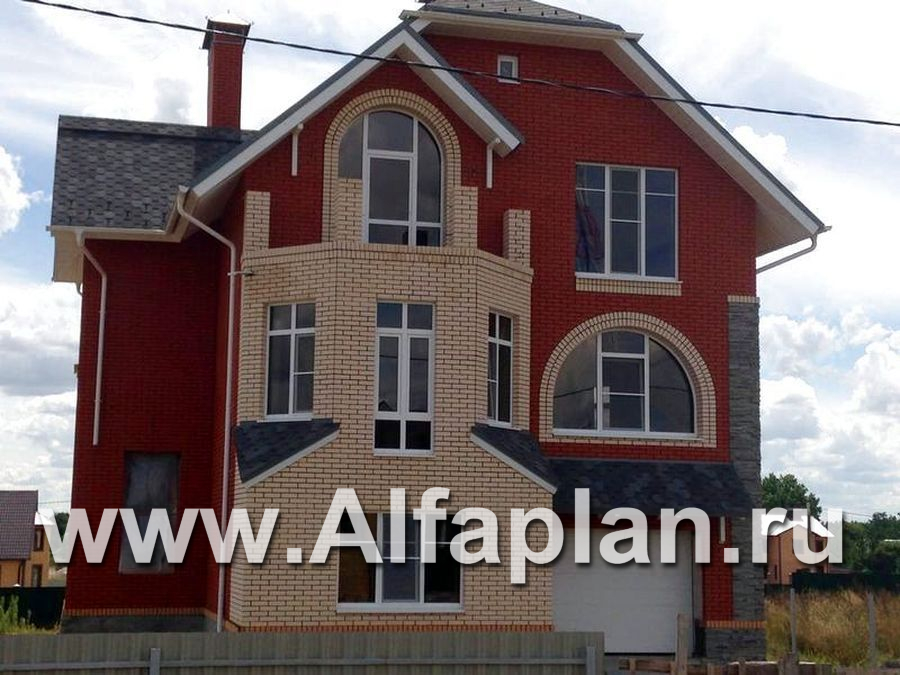

Этот проект был многократно реализован. Фотографии размещены в фотогалерее на сайте, а также в фотоальбомах нашей группы Вконтакте.
Геннадий из города Нижнеудинск написал(а) 26.05.2016:

Здравствуйте! Проект очень хороший. Интересует вертикальный разрез дома.

Добрый день, Геннадий,

спасибо за хорошую оценку нашего проекта! Он, действительно, удачный, и потому очень популярный. К сожалению, мы не высылаем проект (или его части) в электронном виде.
Высота потолков в доме следующая: цокольный этаж - 2,60м, 1 этаж - 3,00м, 2 этаж - 3,00м и 3,73м - (мансадный скос начинается на уровне 2,36м) .
Полезную допольнительную информацию Вы можете также найти в рубрике "Обсуждение проекта" на странице http://www.alfaplan.ru/catalog/item_933/?action=apply_filter#comments.
Обращаем Ваше внимание на то, что у этого проекта есть несколько вариантов, см.: 70А,  70В,  70Н, 70А-2.
Елена из города г.Озерск написал(а) 28.01.2014:

здравствуйте! у меня вопрос относительно "Корвета" скажите, возможно ли использовать помещение гаража под холодную кладовую; указывается ли в тех.документации рекомендации по отопительному оборудованию, общая нагрузка по электрификации и необходимое количество гккал на отопление дома, чтобы рассчитать какое оборудование приобрести в дальнейшем для эксплуатации

Елена, здравствуйте.
В проекте есть вся необходимая информация по отопительную, электрооборудованию, водопроводу и канализации.
Инженерные разделы проекта содержат эту информацию.
Основные показатели, в том числе мощность отопительного котла и расчетную эл. мощность Вы можете увидеть на странице проекта в таблице характеристик.
По проекту гараж отапливаемые, если отказаться от отопления этого помещения, заменить гаражные ворота на окно, его можно использовать как холодную кладовую, но в этом случае потребуется дополнительное утепление пола помещений 1-го этажа.
