70B 3D

"Лаура"- трехэтажный загородный дом с террасой

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
241.40227.83106.1
Общая площадь, включая цокольный этаж, м2
166.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)42000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из монолитного Ж/Б5000

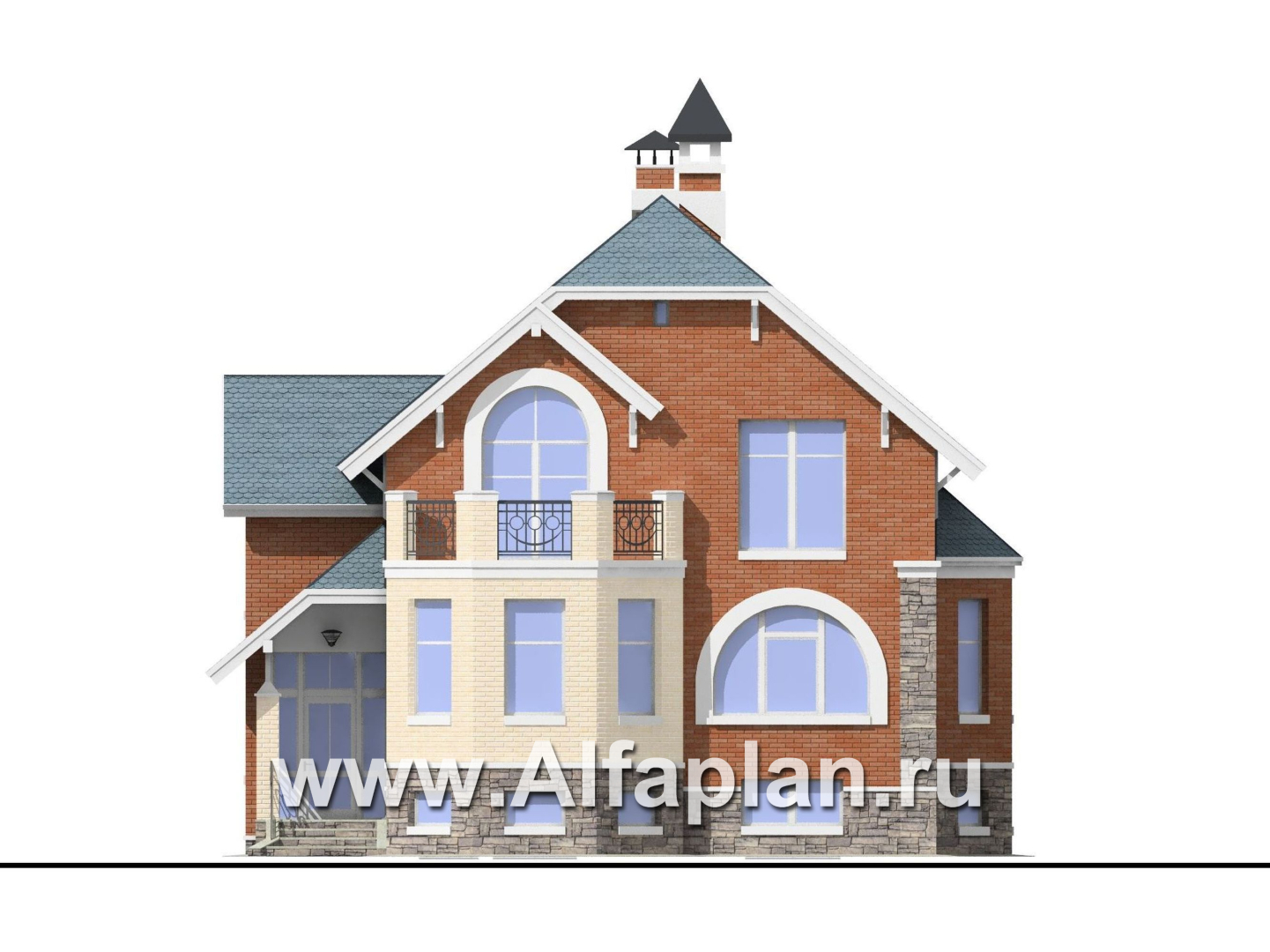

Вид спереди
Вид спереди

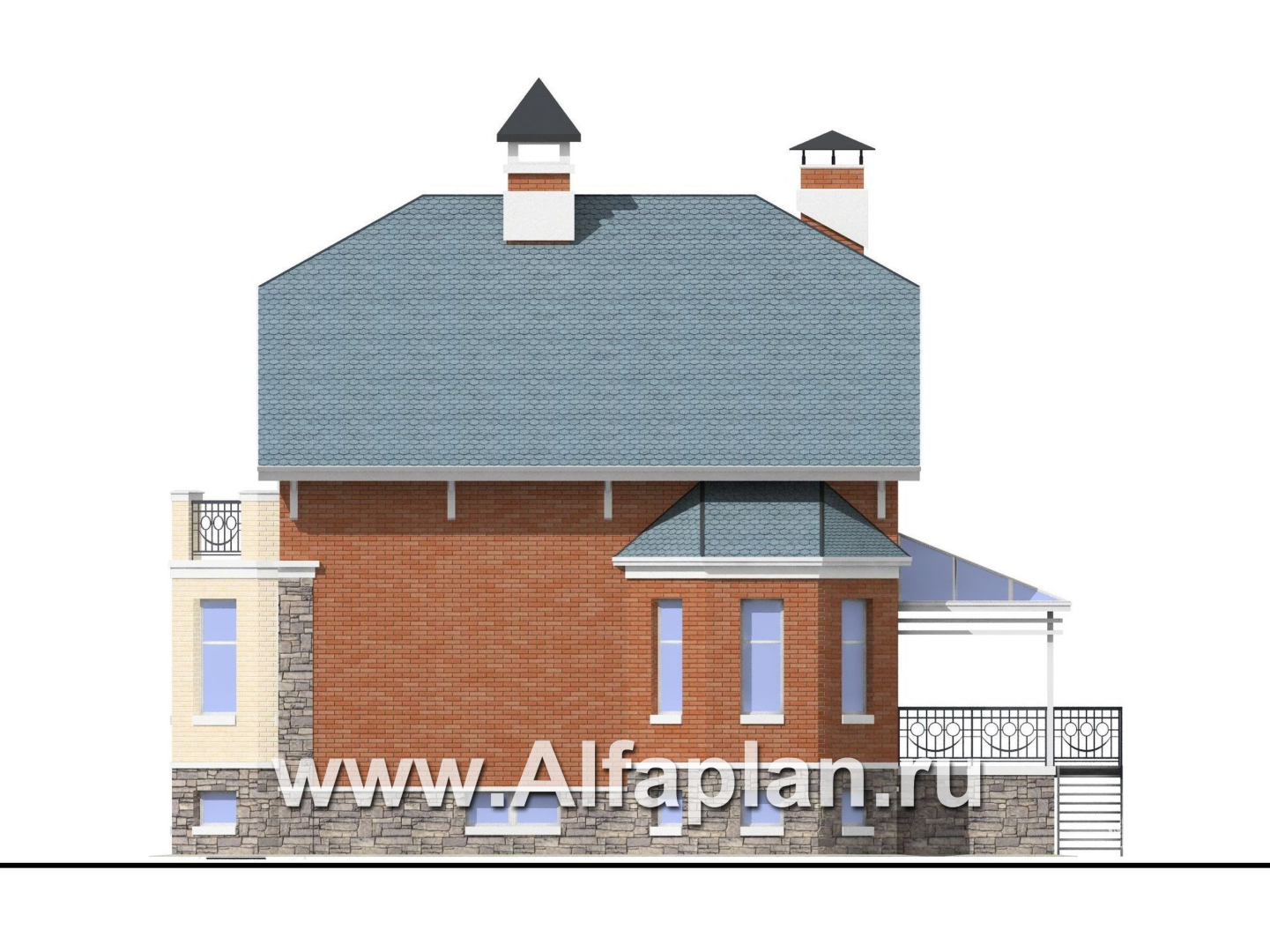

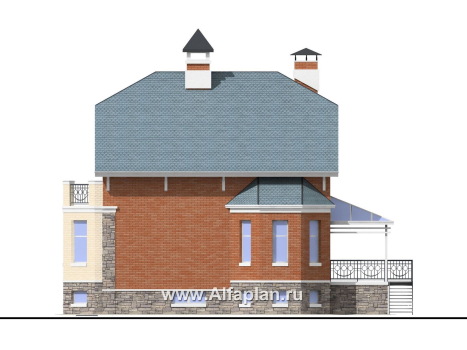

Вид справа
Вид справа

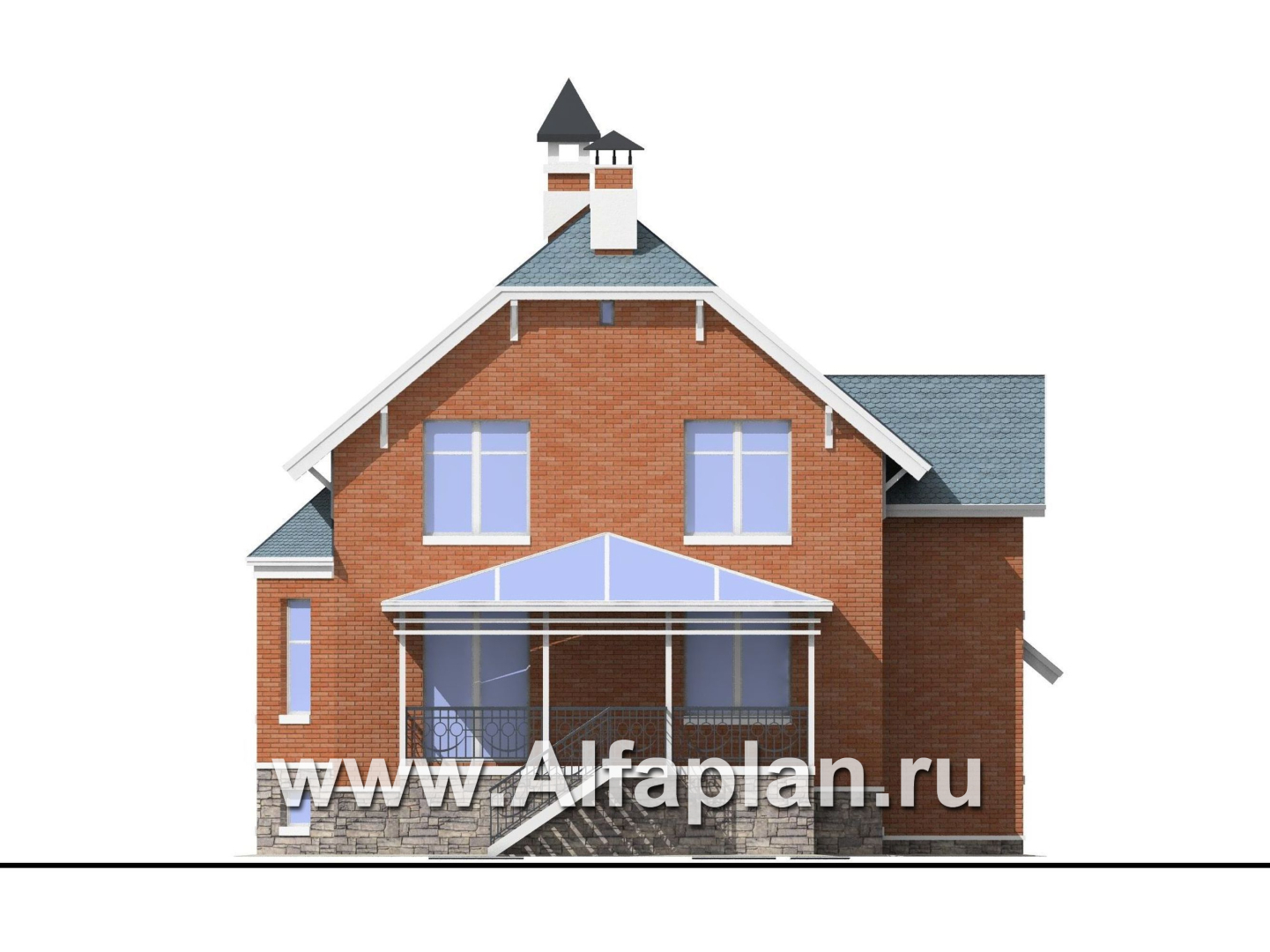

Вид сзади
Вид сзади

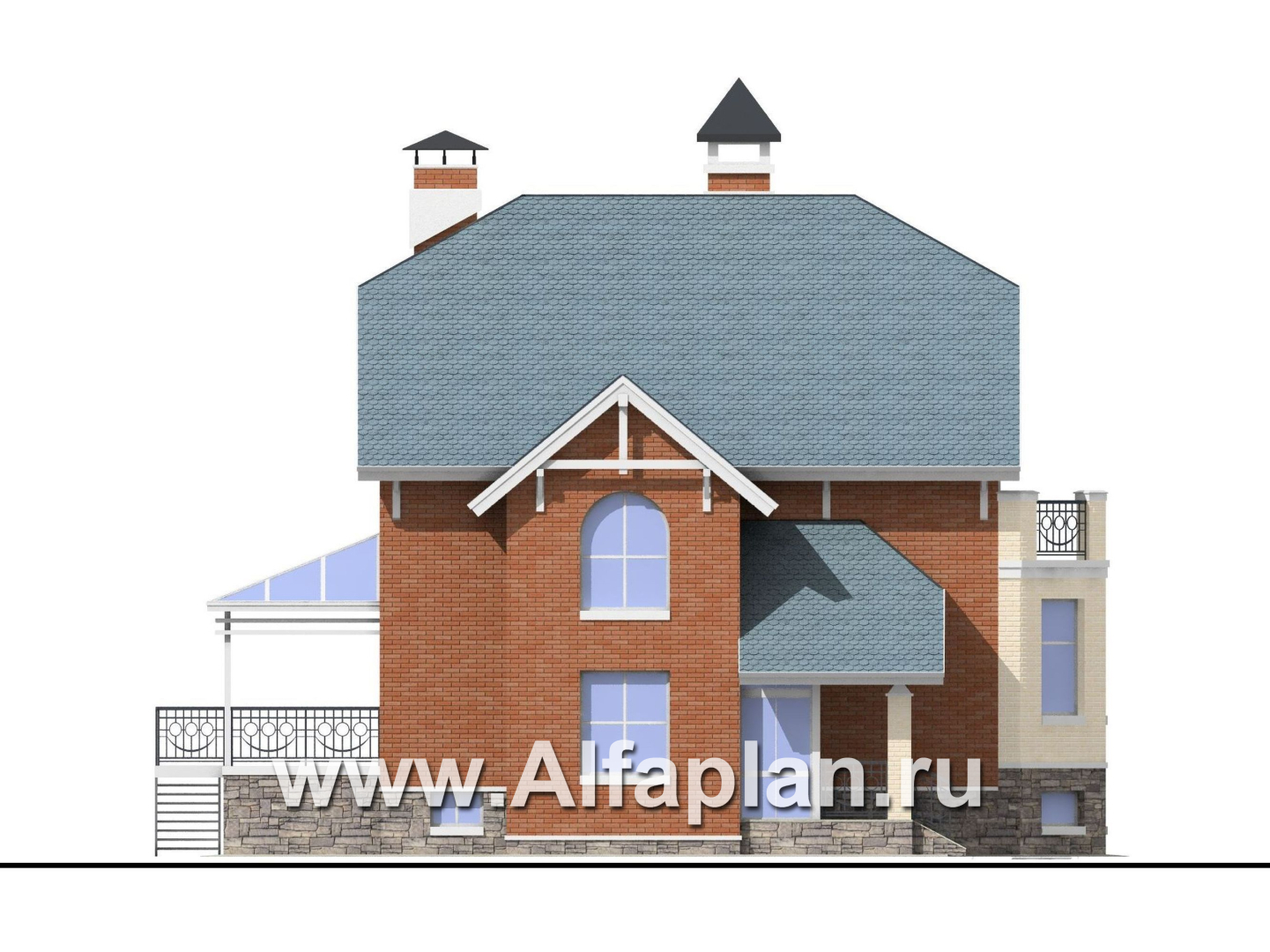

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенкирпич или газобетон ( альтернативно )

85.6/84.6  м3
Тип внутренних стенкирпич

24.0  м3
Тип перекрытийплиты ж/б над цокольным и первым этажами, и по деревянным балкам - над вторым

Крышаполумансардная с вертикальной частью 1.9 м

Тип кровлибитумная черепица

195.4  м2
Наружная отделкалицевой кирпич

241.4  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

9.4  м
Высота цокольного этажаот пола до потолка

2.5  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.36

Мощность котлас бойлером горячей воды

55 квт
Расчетная электр. нагрузкас учетом электроплиты

18.36 кВА
Утеплительминеральная вата


Двухэтажный  коттедж - респектабельный, вместительный и комфортабельный. Фундамент – монолитная ж/б плита. Наружные стены могут быть альтернативно выполнены из двух материалов – это кирпич и газобетонные блоки. Так что в этом отношении коттедж можно занести в категорию «проекты газобетонных и кирпичных домов».

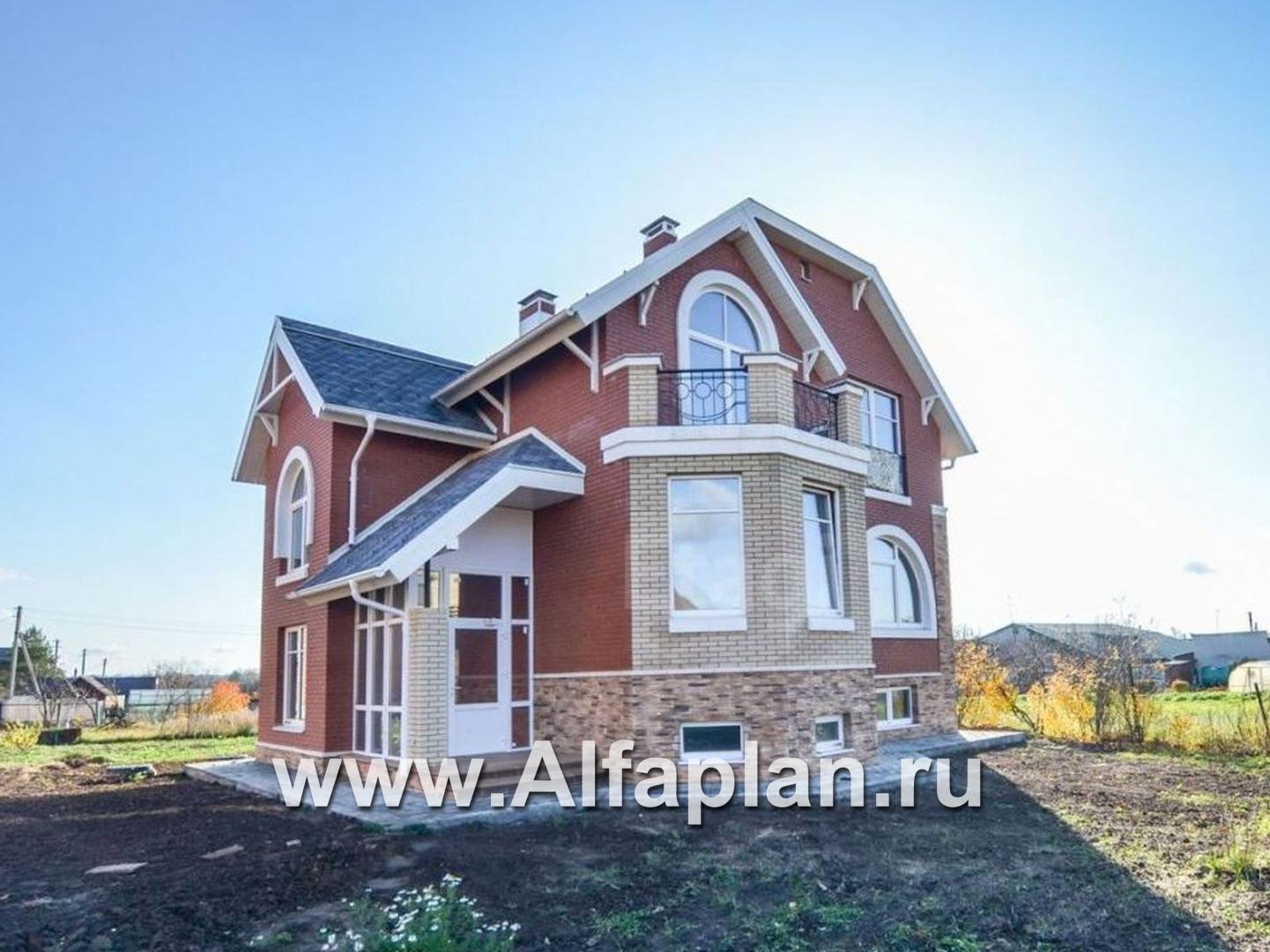

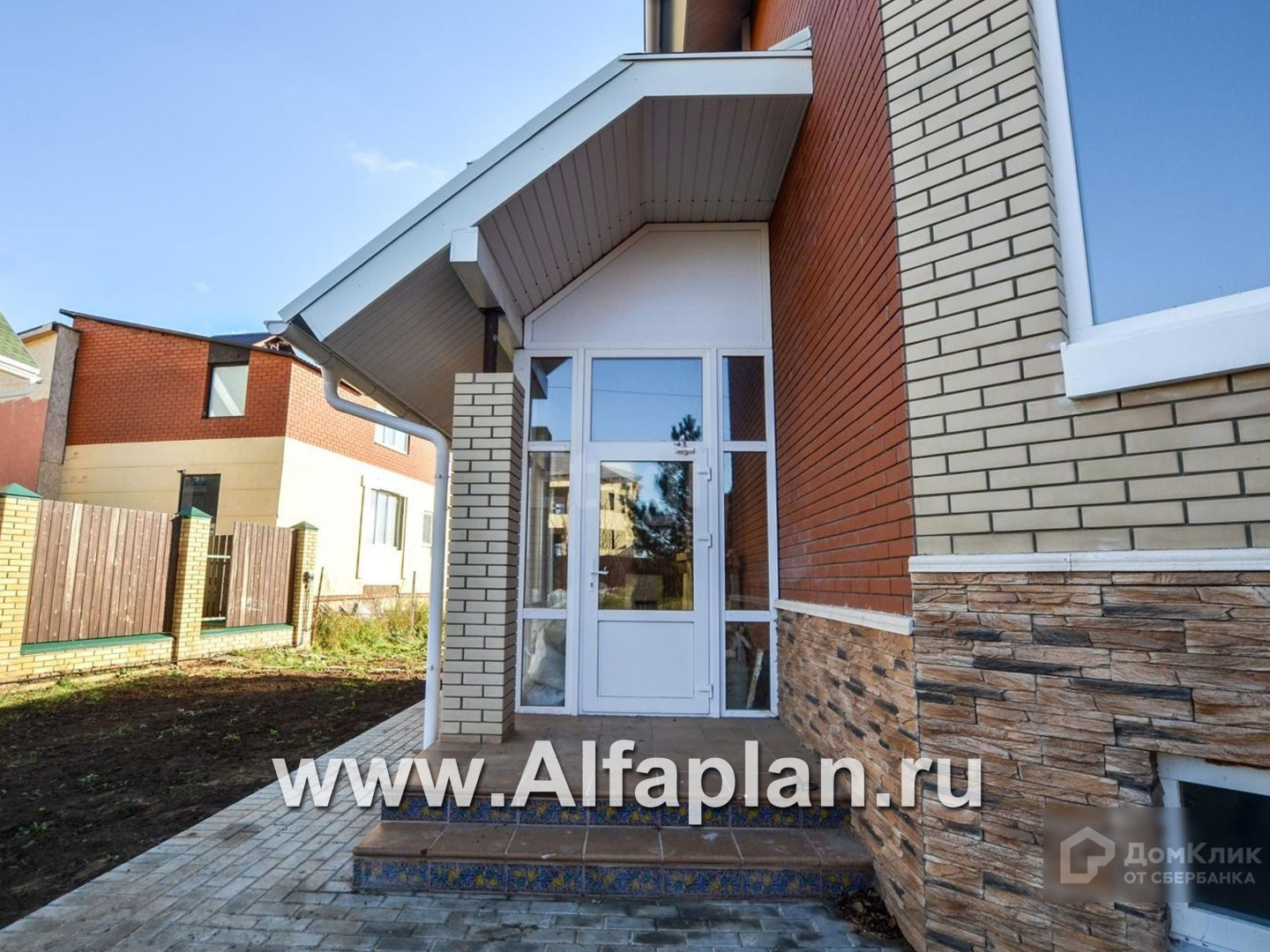

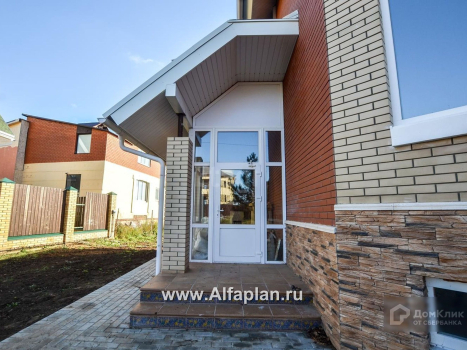

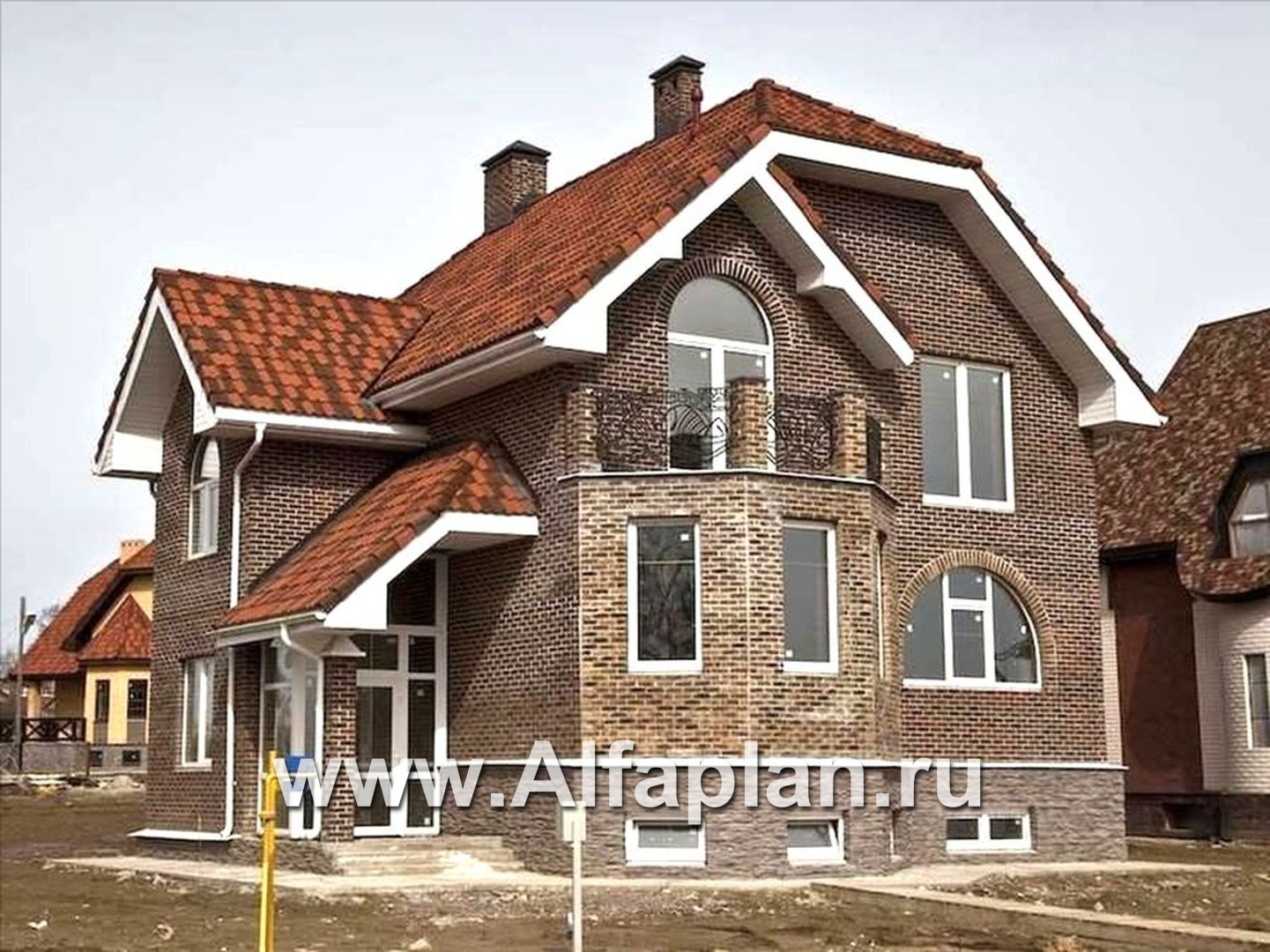

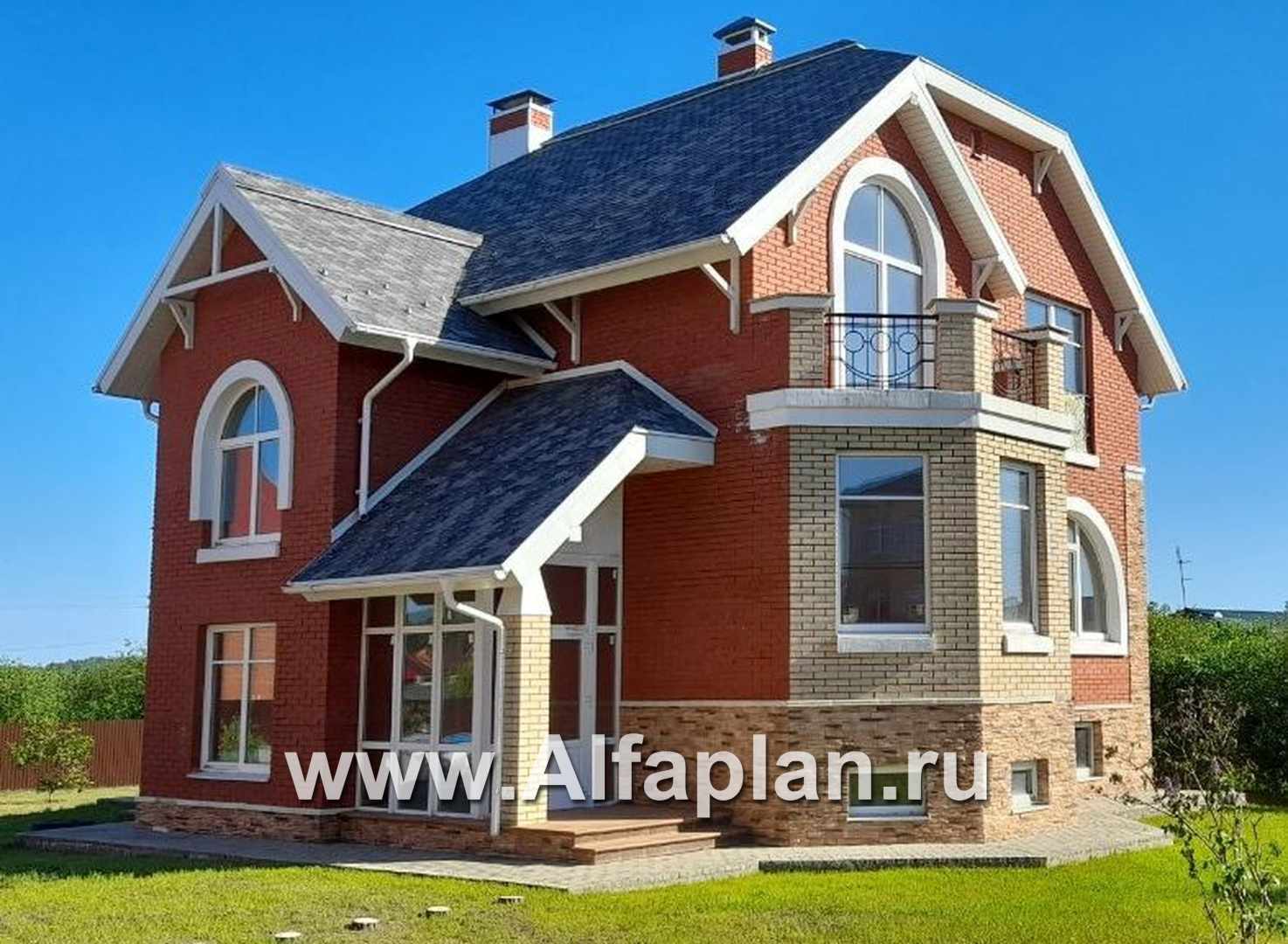

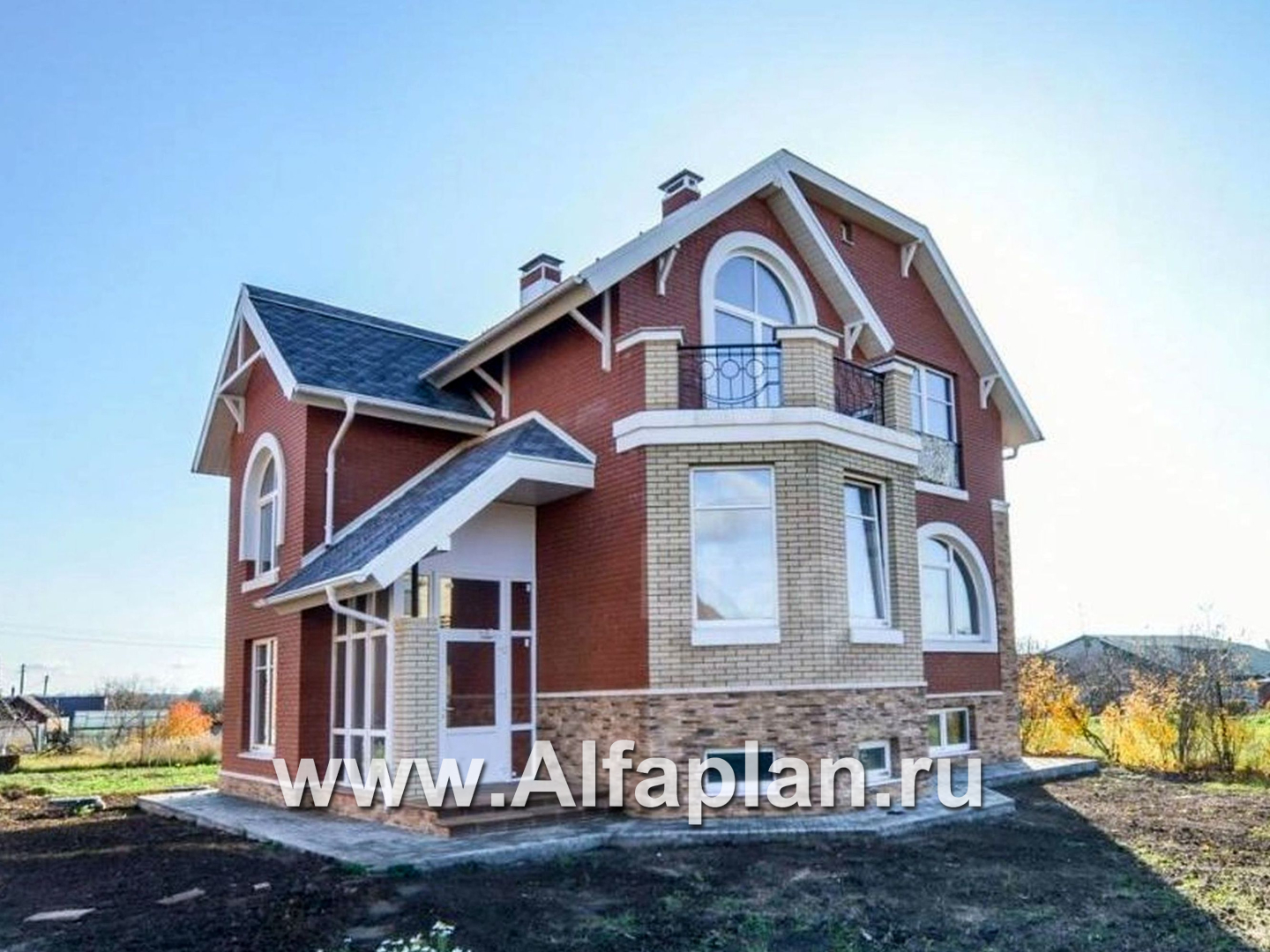

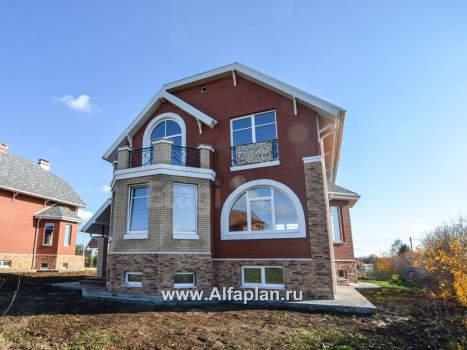

Контрастное сочетание цветов отделочных материалов, арочные формы окон делают облик дома выразительным и запоминающимся. Экстерьер дома моментально притягивает благодаря светлому, башенному трехгранному эркеру, стилистически вносящему изюминку в общую архитектуру коттеджа. Сверху эркер завершается просторным, открытым балконом второго этажа с колоннами и декоративными металлическими ограждениями. Примечателен также высокий цоколь здания, перетекающий в изящный декор углов из того же искусственного камня. Крыльцо фасадного входа в дом невысокое и компактное.

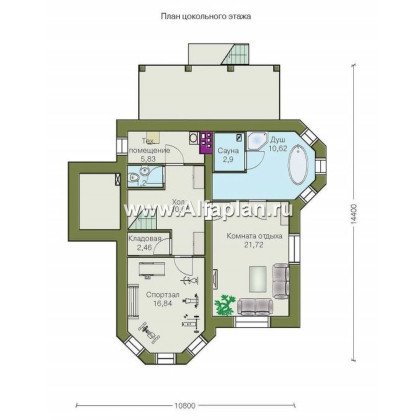

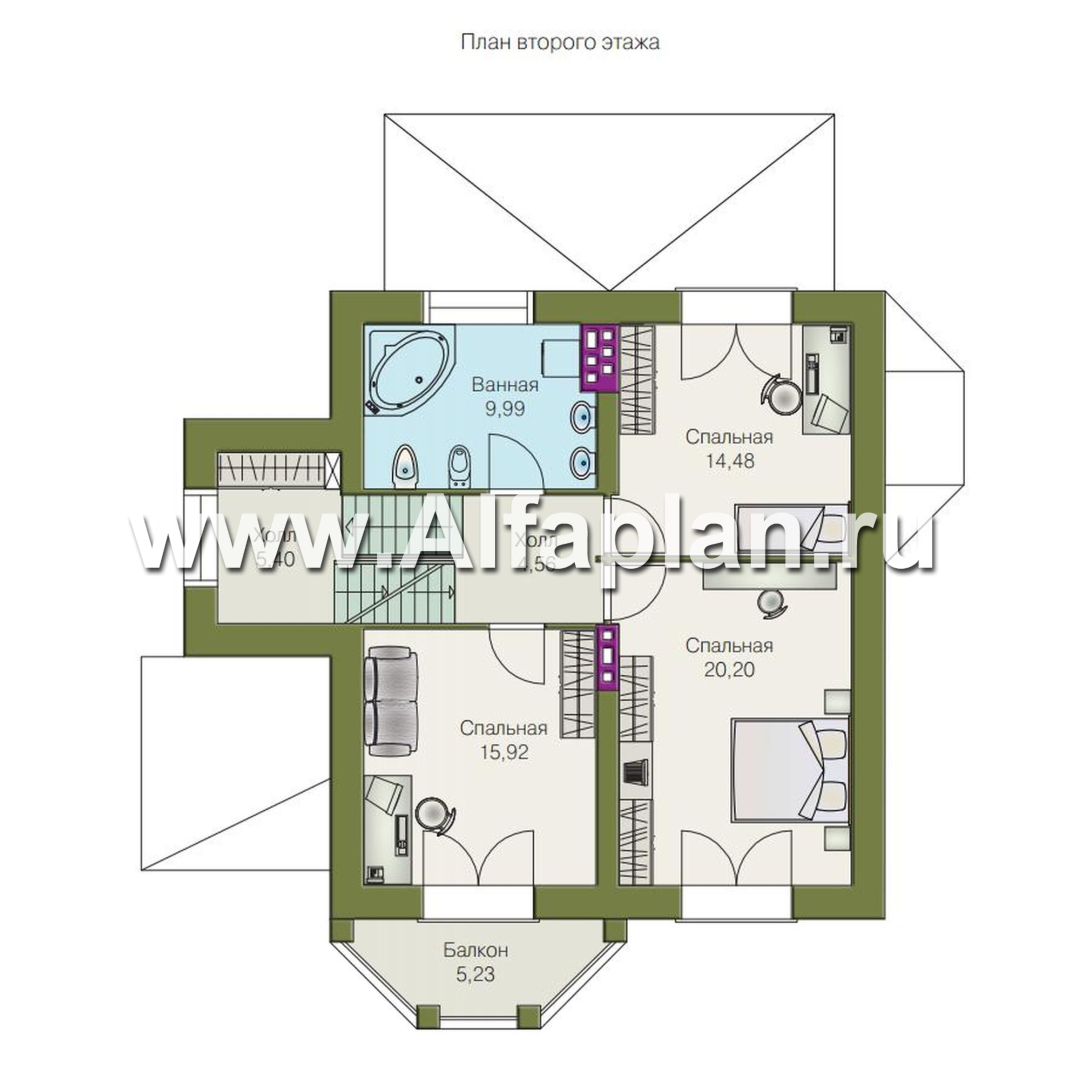

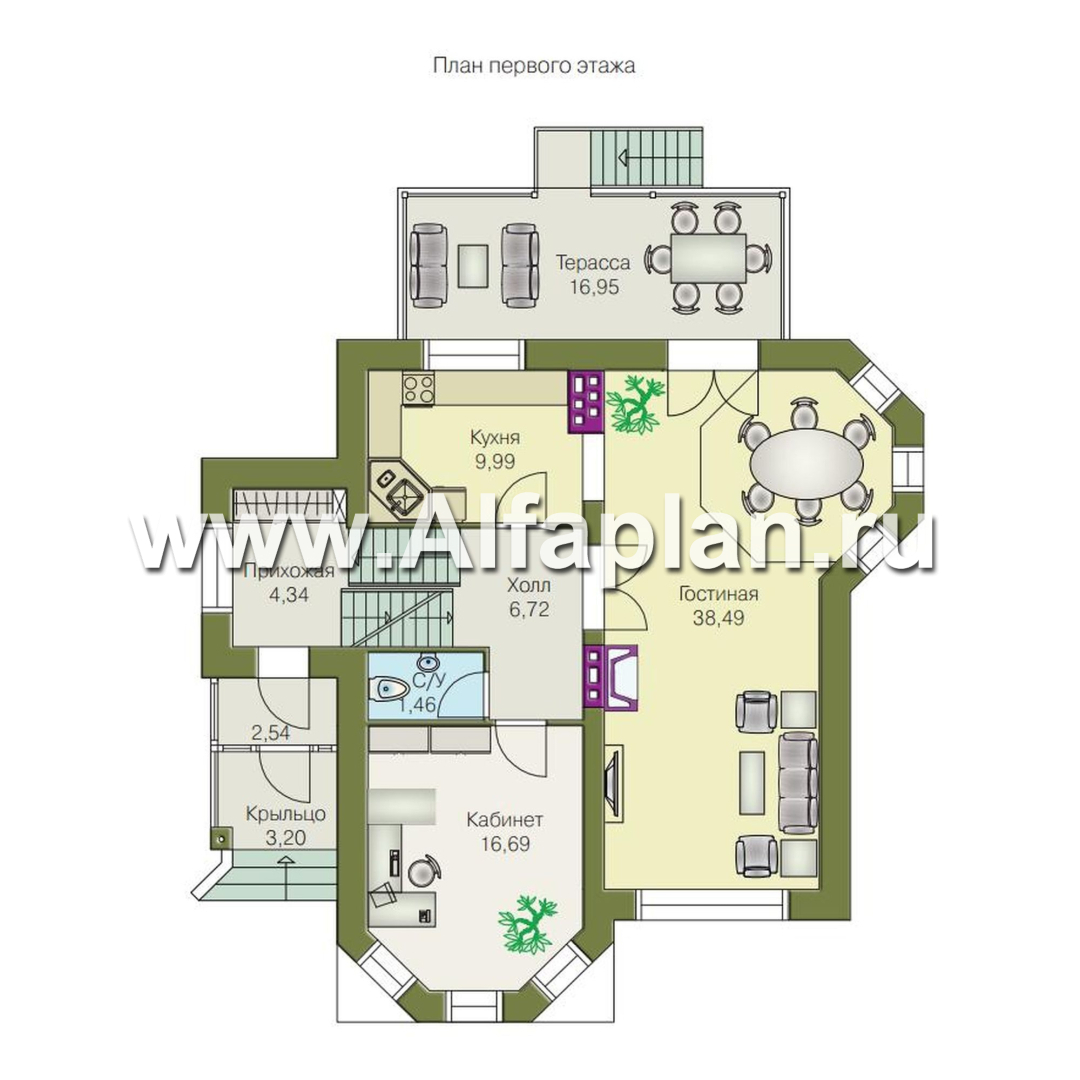

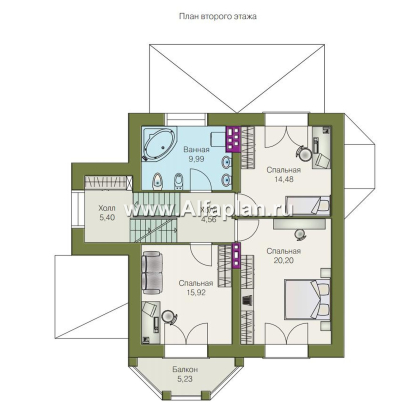

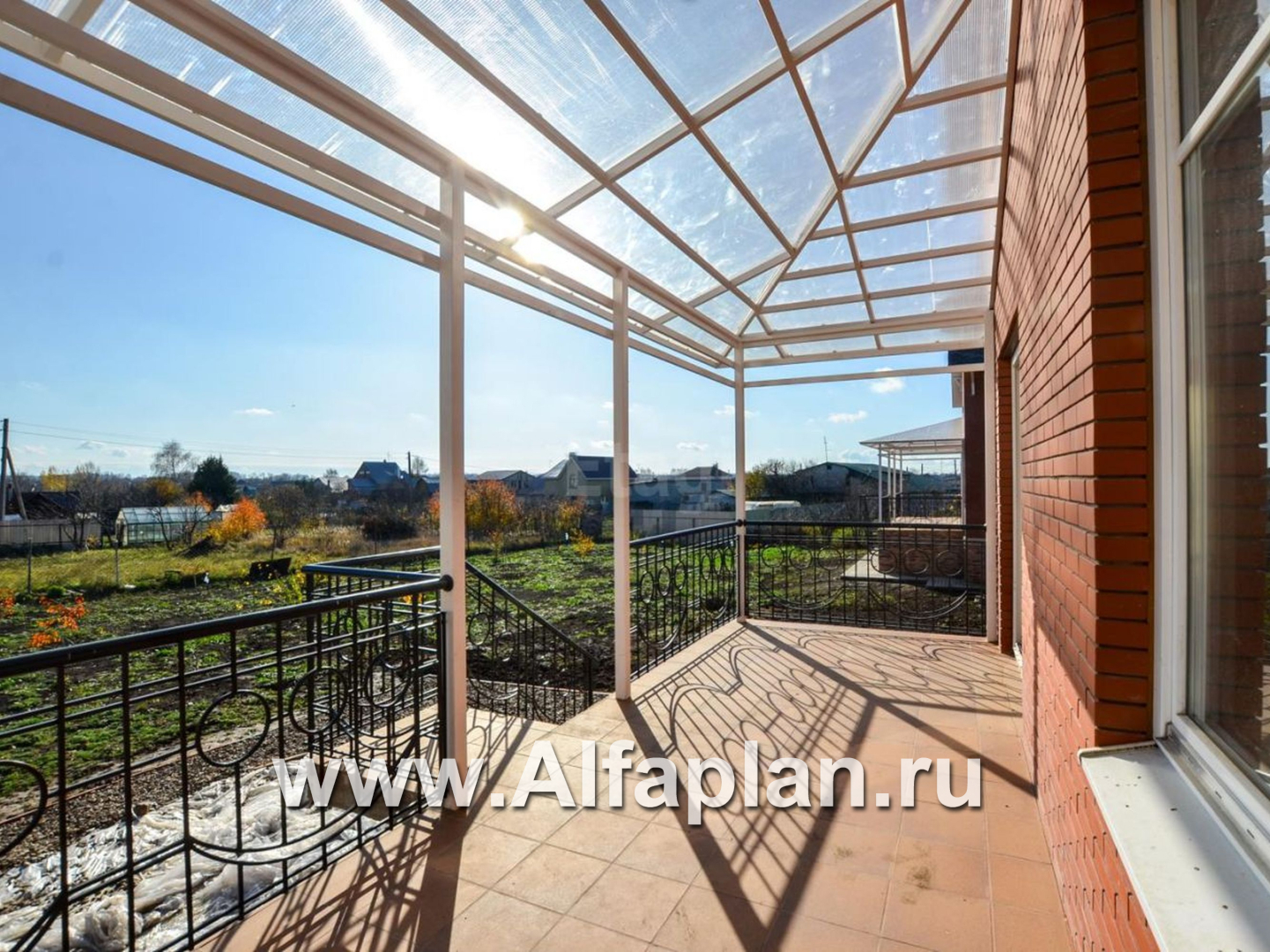

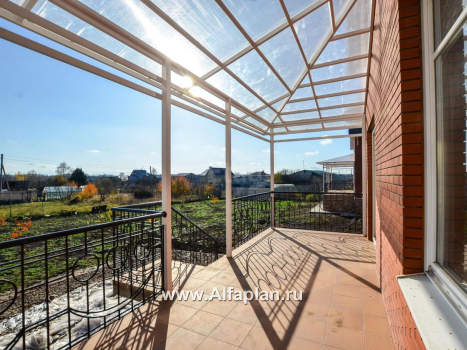

Цокольный этаж практически полностью отдан зоне релаксации. Здесь находится  сауна с удобной  светлой душевой, тренажерный зал и комната отдыха, которая может быть оборудована как домашний кинотеатр или бильярдная. Небольшую площадь занимают котельная и кладовая. Первый этаж - это представительская часть дома с просторной гостиной-столовой, кабинетом и открытой террасой, обращенной в сторону сада. Эркеры столовой и кабинета - несомненное украшение не только самих помещений, но и фасадов дома. Прихожая расположена на промежуточном уровне, из нее можно либо спуститься в цокольный этаж, либо подняться на первый. На втором этаже находятся три спальни и ванная комната. Одна из спален имеет стандартный балкон, две другие оборудованы французскими балконами. Лестничная площадка служит небольшим холлом, в котором есть возможность установить гардероб. Проект имеет вариант с двумя гаражами -70А.

Высота цокольного этажа  - 2.6 м, высота 1-го - 3.0 м этажа, 2-го этажа - 3.0 м.

Высота дома - 11.05 м

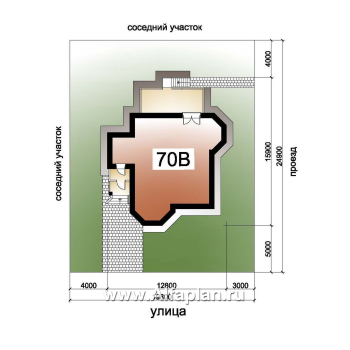

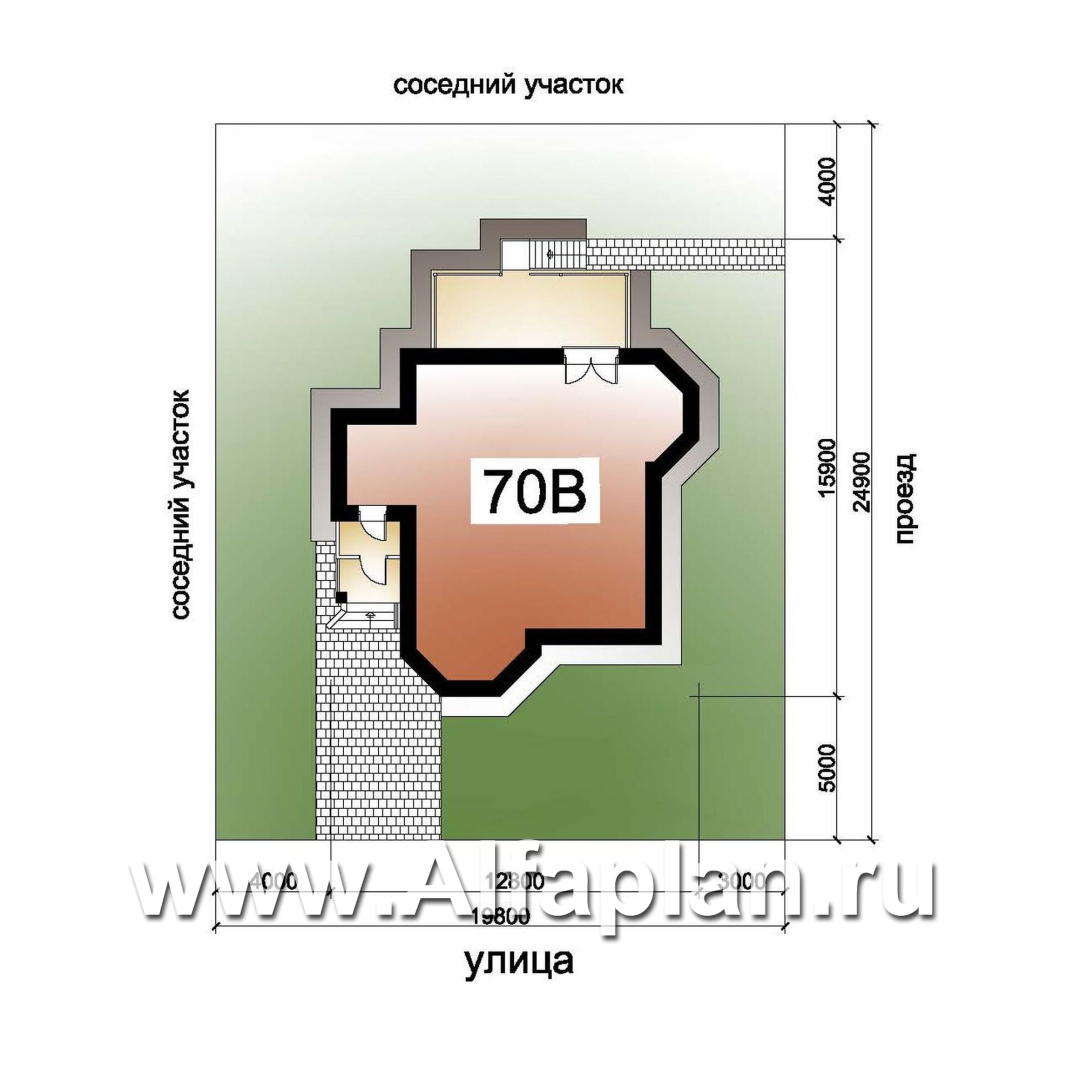

Габаритные размеры дома 12800 х 11800 мм (ширина гостиной - 4.0 м)

В заключение стоит сказать: «помните, на нашем сайте всегда большой выбор!». Вам не потребуется тратить уйму времени, разыскивая в интернете достойные сайты или обращаться к газетам! На сайте alfaplan.ru в общем каталоге размещены самые разные проекты домов, которых около 500! Вас не устроило что-то? Тогда смело обращайтесь в наш каталог – вы не потратите время зря.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Станислав из города Алматы написал(а) 03.01.2013:

Здравствуйте. Подскажите пожалуйста какова стоимость построенного дома: "коробки" и в "чистовую" по данному проекту.

Здравствуйте, Станислав! Стоимость зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки.Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила.

Руслан из города Нефтнюганск написал(а) 23.09.2012:

Здравствуйте, возможно ли к этому замечательному проекту пристроить гараж на два авто, зимы у нас ну очень холодные.

Руслан, здравствуйте.
У этого проекта существуют варианты с гаражом, посмотрите, пожалуйста, проекты 70А, 70Н, 70К. В этих вариантах разработаны теплые гаражи на 1 и 2 машины.
--

Александр из города Москва написал(а) 26.08.2012:

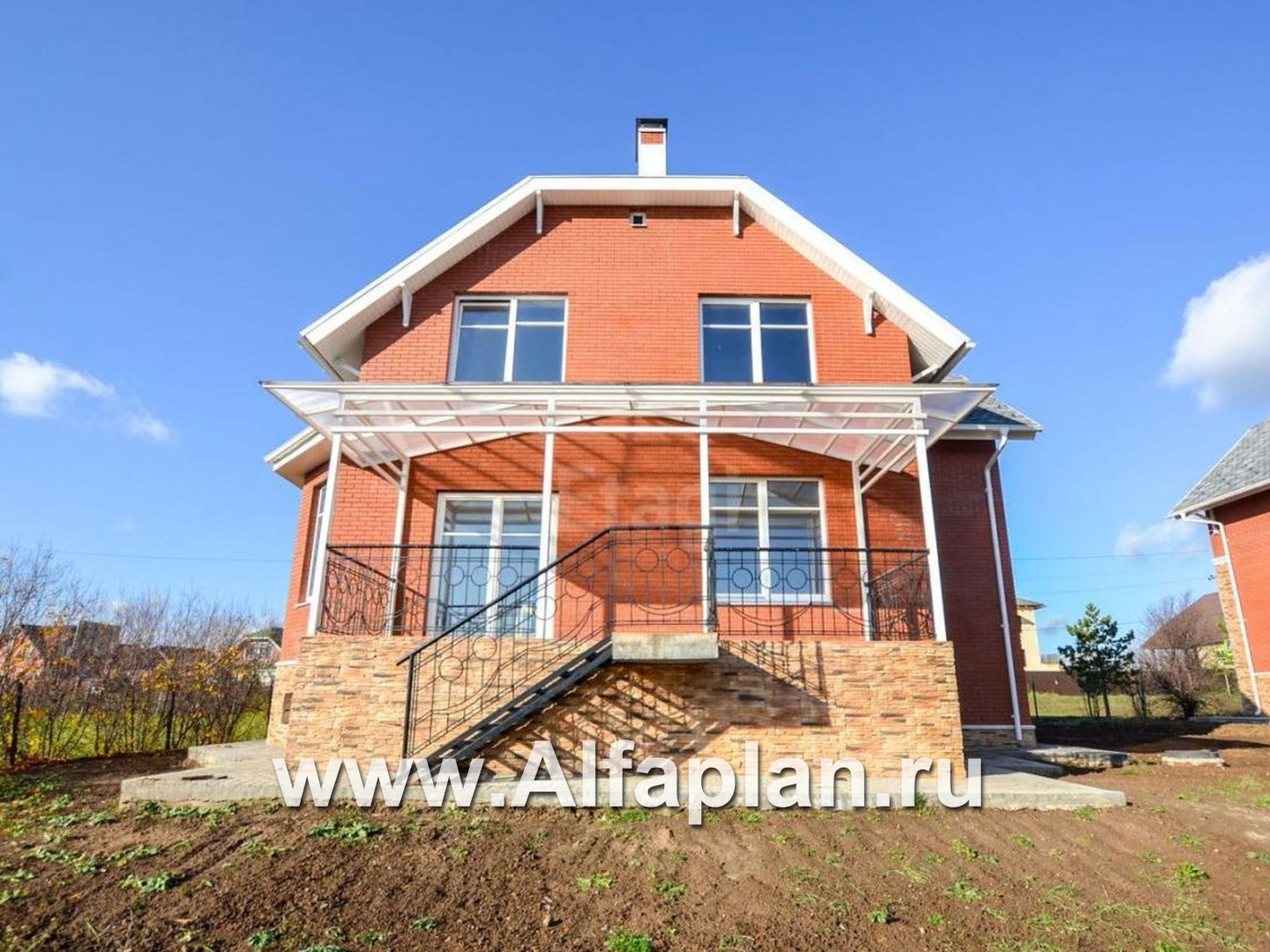

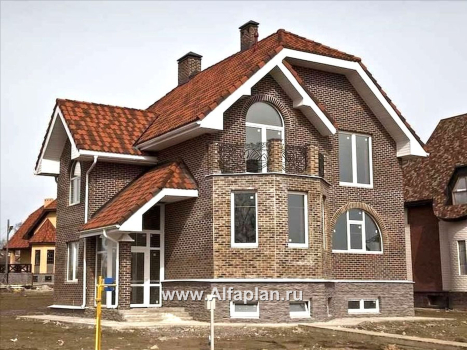

Проект купили и уже построили по нему дом, идет внутренняя отделка. Насчет балкона и терассы - мы сделали над ними глухую крышу + остекление (слайдеры) с москитными сетками. Может, чуть менее красиво оригинала, зато практичнее + вопрос с протеканием балкона решен.

Александр, здравствуйте. Благодарим Вас, за то, что нашли время откликнуться, написали письмо. Было бы очень интересно посмотреть на то, что у Вас получилось. Будем очень благодарны за фотографии.
