520B

"Кадет" - компактный коттедж с отличной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
110.30103.8357.57
Площадь гаража - навеса, м2
27.02 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)28000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

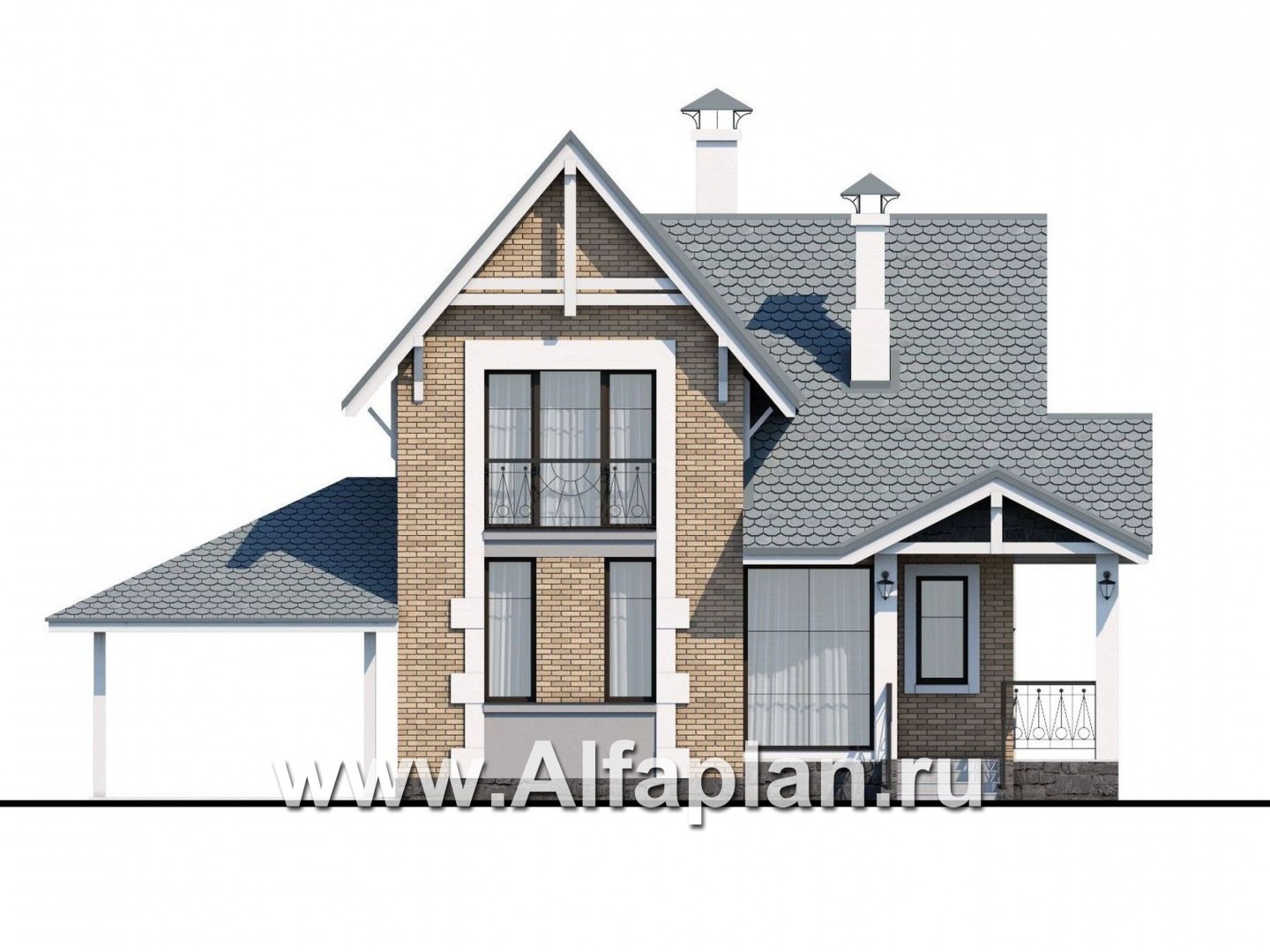

Вид спереди
Вид спереди

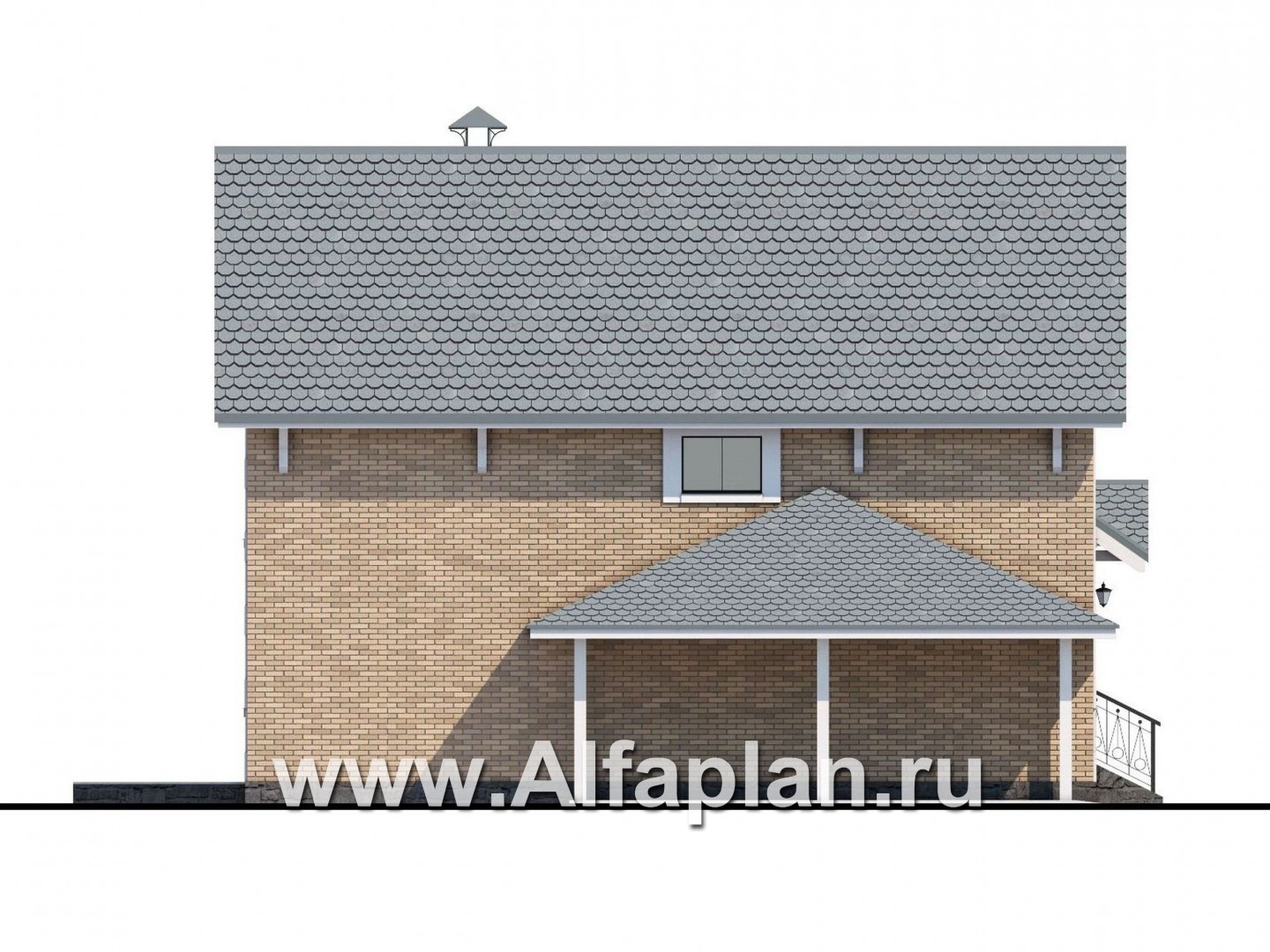

Вид справа
Вид справа

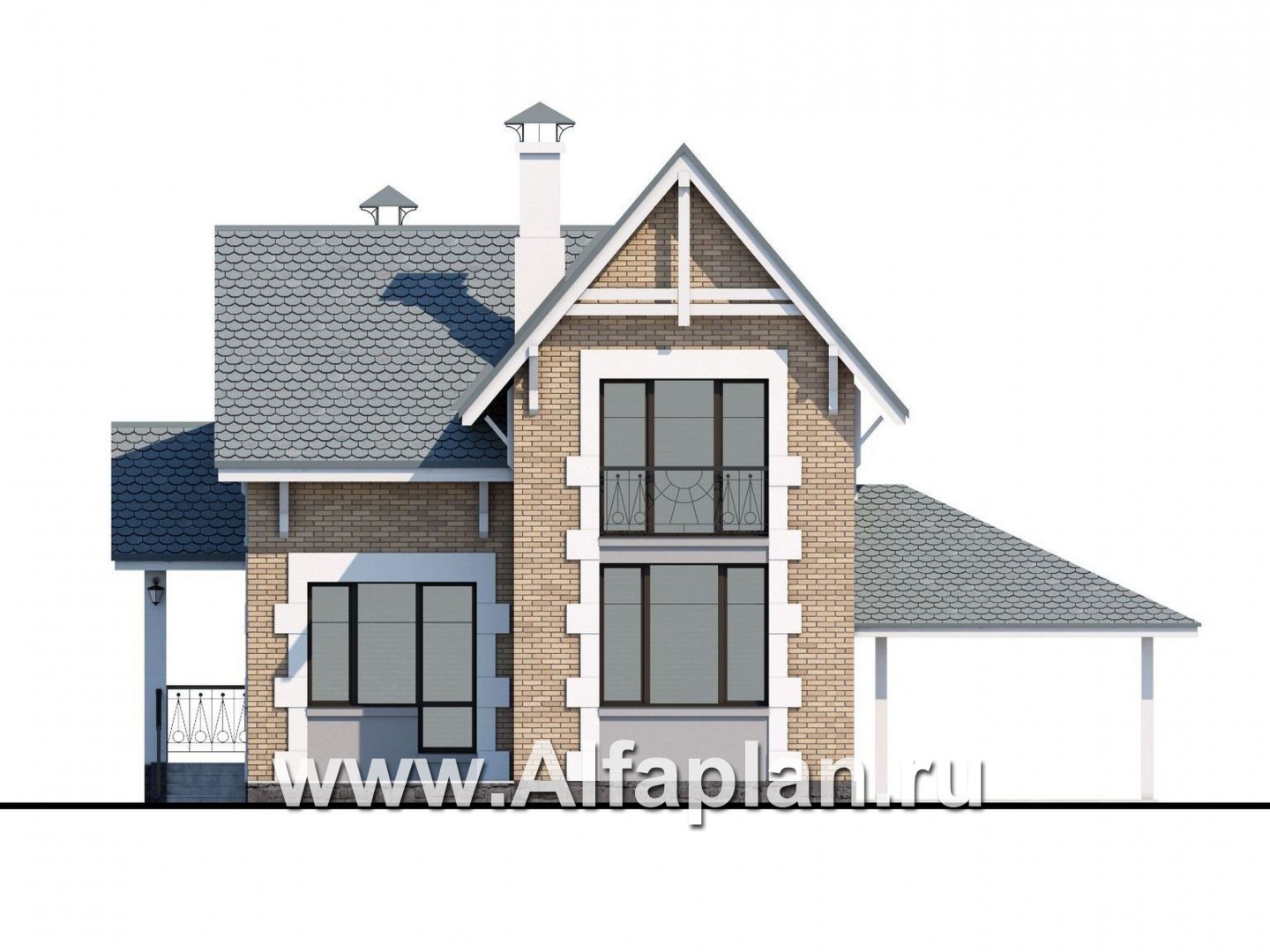

Вид сзади
Вид сзади

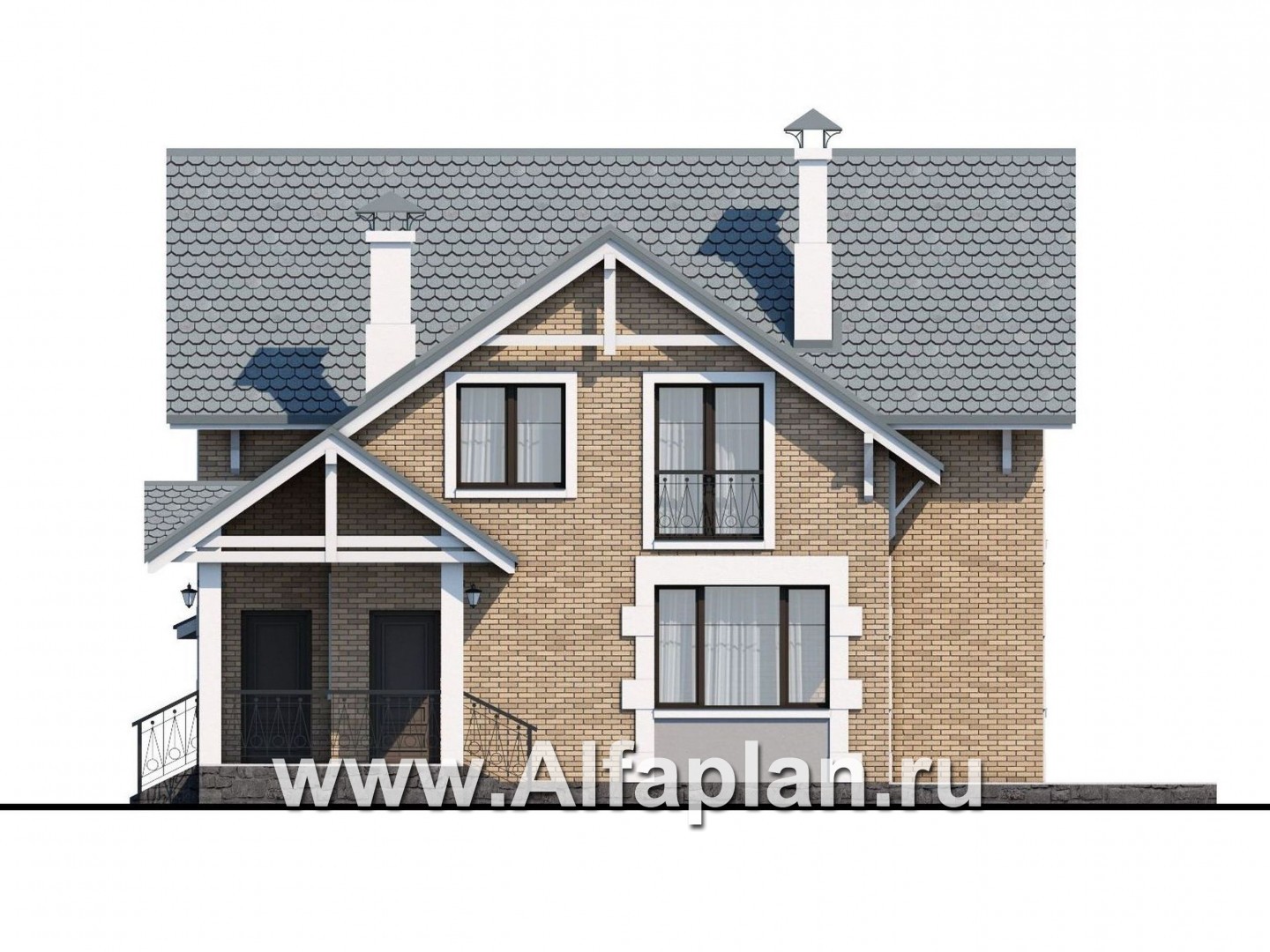

Вид слева
Вид слева

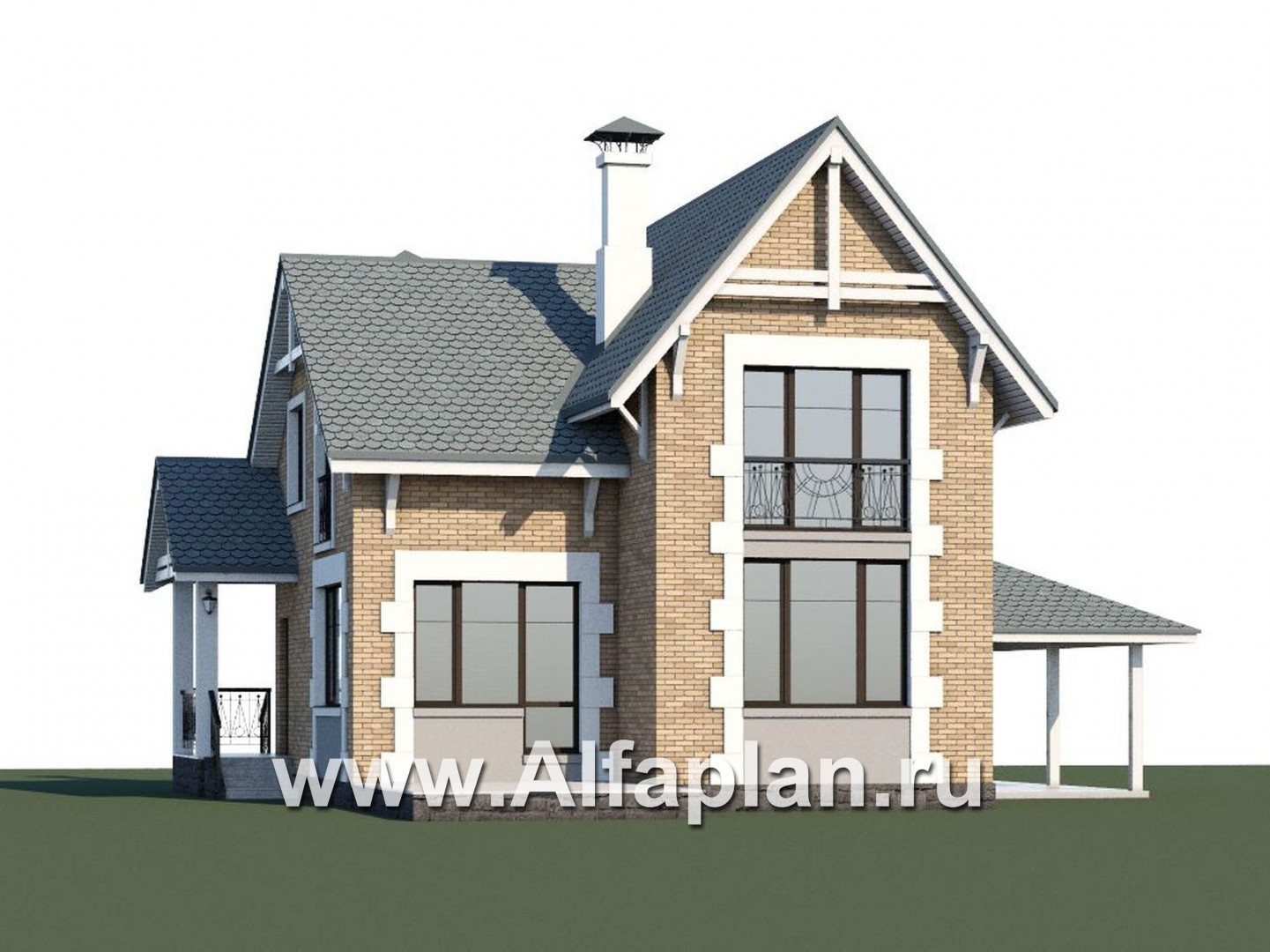

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундамента *монолитная ж/б плита

Тип наружных стен *газобетон или кирпич

Тип внутренних стенкирпич

Тип перекрытий *монолитные ж/б -

Тип кровли *Битумная черепица

Наружная отделка *лицевой кирпич

Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

8,40  м
Высота 1-го этажаот пола до потолка

2,75  м
Высота 2-го этажаот пола до потолка

2,70  м
Утеплительминеральная вата


Как разместить на минимальной площади все необходимое для комфортного проживания, включая навес для авто? Представленный здесь проект дома дает исчерпывающий ответ на этот вопрос.

Облик этого дома из газобетона (кирпича) создает ощущение изящества, воздушности. Свою роль сыграли и остроконечные крыши эркеров, и высокий дымоход, и вертикально ориентированные элементы декора. Соответствуют общей концепции белоснежные внешние сваи, подчеркивающие геометрию кровли, а также колонны квадратного сечения, оформляющие главный вход.

Визуально облегчают постройку панорамные окна, обеспечивающие помещениям максимальный приток солнечного света: это особенно ценно для наших широт. Размеры окон столь внушительны, что для безопасности их использования предусмотрены специальные ограждения. Как и стилизованные фонари на главном входе, они выполнены из кованого металла.

Ощущение воздушности постройки усилено за счет навеса для автомобиля, являющегося более экономичной альтернативой теплому гаражу. При желании можно заказать проект без навеса (520A).

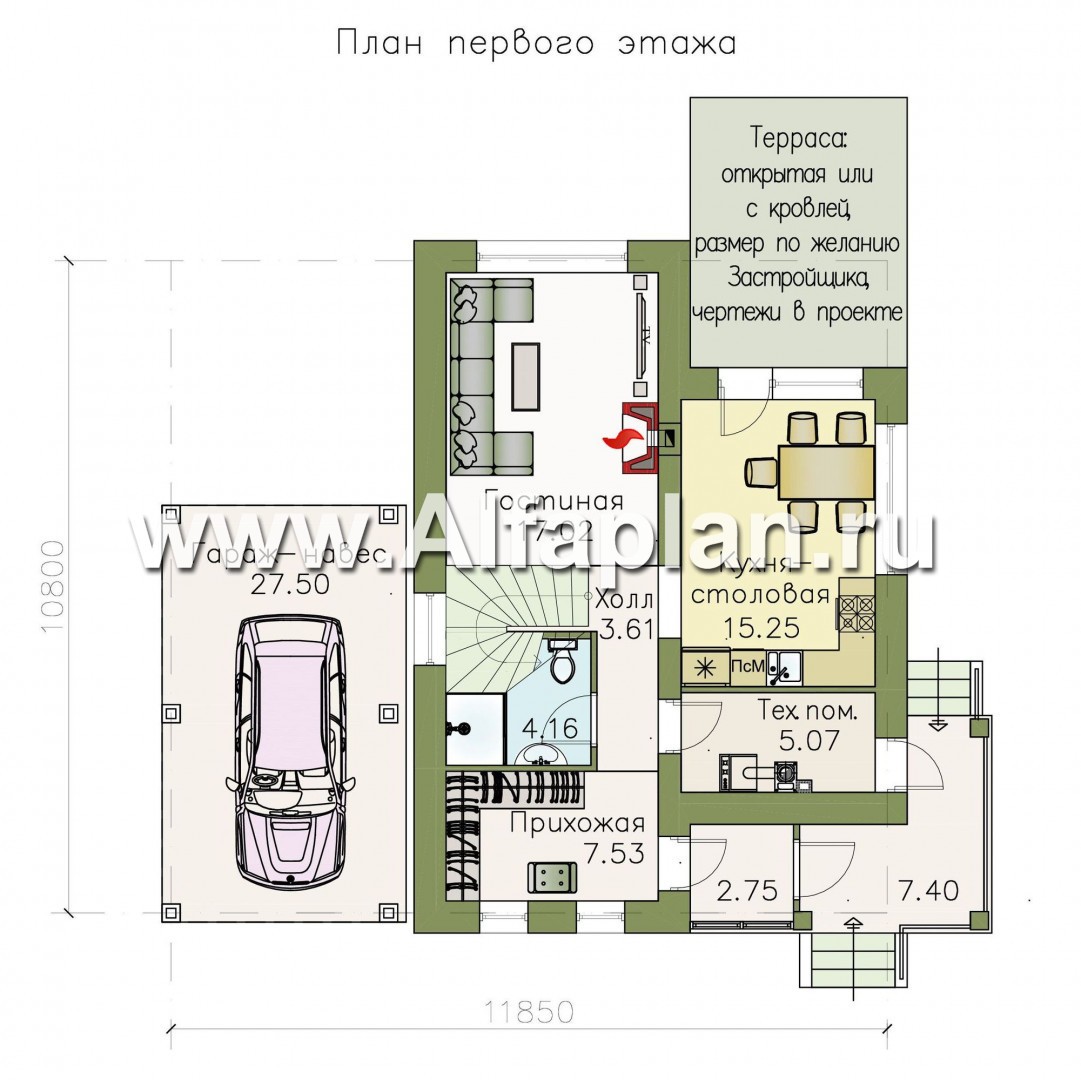

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, включая жилую мансарду. Пространство первого этажа преимущественно отдано под помещения для дневного пребывания членов семьи. Гостевая зона включает кухню-столовую и гостиную, оборудованную камином. Гостиная составляет единое целое с холлом, элементом которого является лестница на второй этаж.

Гостевая зона этого кирпичного (газобетонного) дома расширена за счет террасы: она может быть открытой или с кровлей, по желанию заказчика. Площадь пристроенного помещения также может быть произвольной: стоит учесть возможность размещения там дополнительной обеденной зоны.

На первом этаже нашлось место и для помещений вспомогательного назначения: это стандартная входная группа, представленная тамбуром и прихожей, а также хозблок. Последний сообщается с холлом и оборудован собственным входом: таким образом, попасть в дом можно, минуя входную группу.

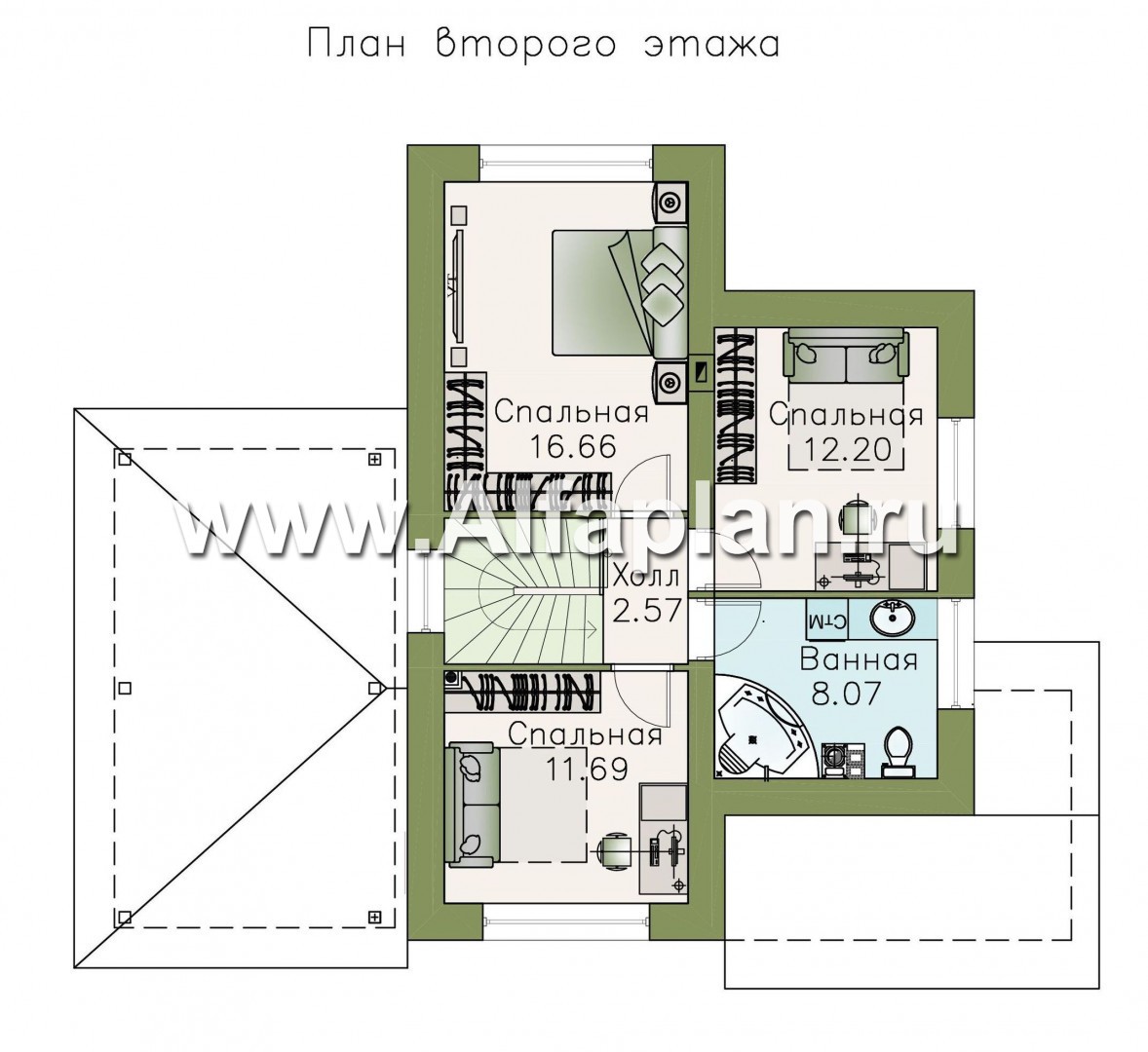

Пространство мансардного этажа полностью отдано под приватную группу. Согласно проекту дома из газобетона (кирпича), она представлена тремя спальнями – родительской и двумя малыми. Все помещения, включая ванную комнату общего пользования, сгруппированы вокруг небольшого холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Григорий из города Тверь написал(а) 05.01.2015:

Скажите , примерно сколько кубометров бетона уйдет на фундамент и цоколь для этого проекта?

Здравствуйте, Григорий!
Фундамент дома 24,3 м3, стены цоколя кирпичные. Фундамент навеса 0,24 м3.
